2.2

PROFIBUS DP-V1

2.2.1

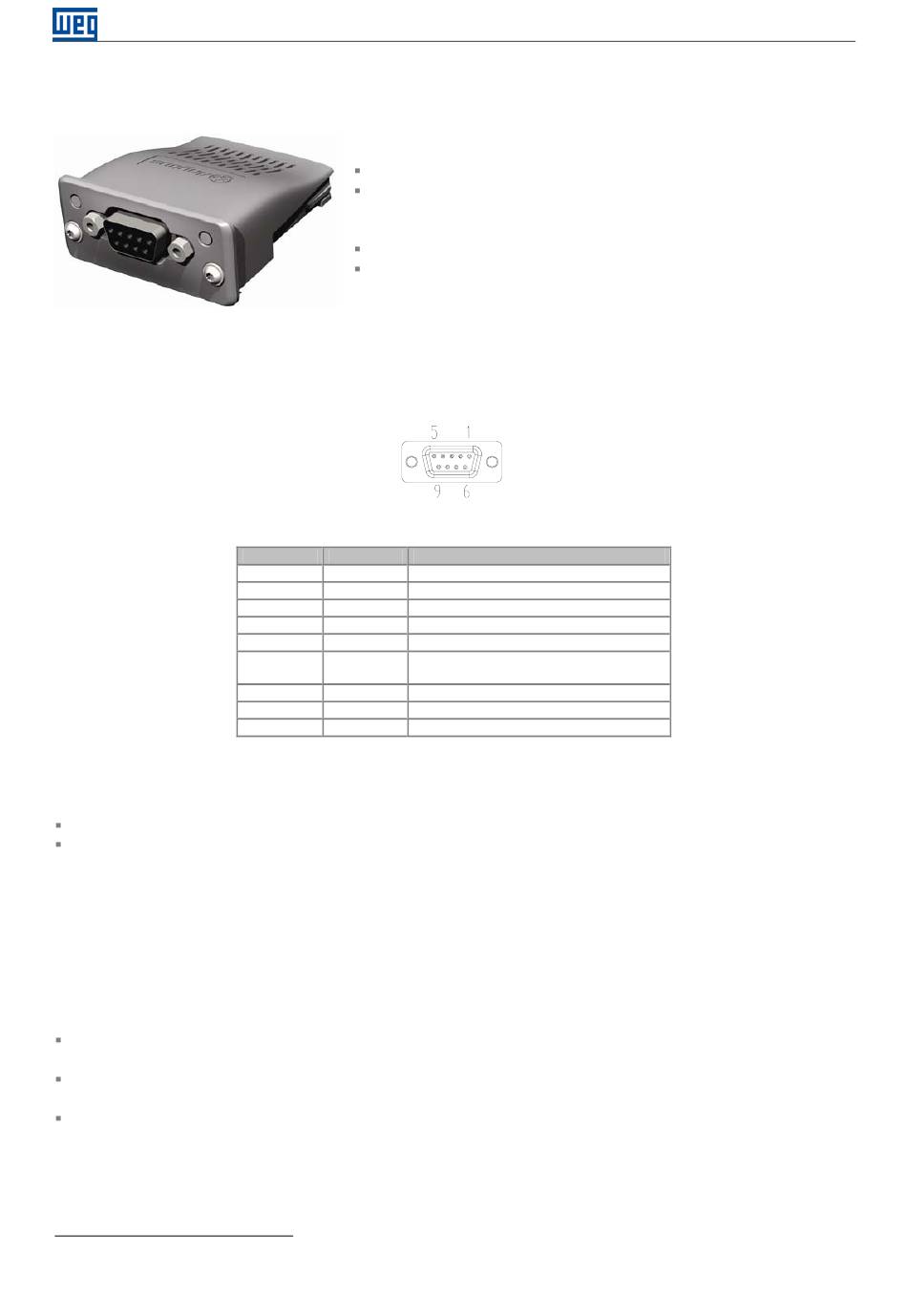

Kit PROFIBUS-05

2.2.2

Terminales del Conector

El módulo para comunicación Profibus DP-V1 posee un conector DB9 varón con los siguientes terminales:
2.2.3 Señalizaciones
led ST: led bicolor (verde/rojo). Indica el estado del módulo de comunicación.
led OP: led bicolor (verde/rojo). Indica el estado del modo de operación.
Para una mejor interpretación de las señalizaciones arriba mencionada, por gentileza consultar las secciones
6.7 y 6.8.
2.2.4 Conexión con la Red
Para la interconexión del SSW utilizando la interfaz activa Profibus, los siguientes puntos deben ser observados:
Recomiéndase la utilización de cable par tranzado blindado, de preferencia específico para Profibus. El
conector también debe ser compatible con la especificación del protocolo Profibus.
La instalación del cable debe ser hecha separadamente (y si posible distante) de los cables utilizados para
la alimentación de la potencia.
Todos los dispositivos de la red deben estar debidamente puestos a tierra, si posible en el mismo punto. El
blindaje del cable también debe ser conectado a la tierra de protección. El propio conector Profibus
generalmente posee un espacio para la conexión de la malla del cable.
2
El SSW exige la utilización de un conector 180º.
ítem WEG: 10413654.
Formado por el módulo de comunicación Anybus ABCC-DPV1,
un guía rápido de instalación y una llave torx para la fijación del
módulo.
Interfaz certificada por el Profibus International.
Soporta funciones DP-V1 (mensajes acíclicos).
Tabla 2.2: Terminales del conector DB9 varón para Profibus2.
Terminal Nombre
1 -
2 -
3 B-Line (+)
4 RTS
5 GND
6 +5V
7 -
8 A-Line (-)
9 -
Kits Accesorios (Módulos Activos)
Función
-
-
RxD/TxD positivo
Request To Send
Tierra (aislado del circuito RS485)
+5V para terminación activa (aislado del
circuito RS485)
-
RxD/TxD negativo
-
SSW7000 | 11
