2.4.5.2.1.

Ingresso attivo

Selezionando gli ingresso come attivi si abilita il collegamento degli interruttori o di altri dispositivi
semplici per l'avvio di un ingresso. Non viene fornita alcuna tensione da parte del dispositivo
semplice esterno. Le posizioni attiva e passiva del selettore sono illustrate in Figura 2-46.
Un esempio di cablaggio degli ingressi attivi è mostrato in Figura 2-47.
2.4.5.2.2.

Ingresso passivo

Selezionando gli ingresso come passivi (Figura 2-46) si abilitano altri dispositivi, ad esempio i
PLC, a fornire tensione di attivazione (generalmente 12 o 24 VCC, max 30 VCC) per attivare gli
ingressi. La Figura 2-48 mostra un esempio di cablaggio degli ingressi passivi.
64067480 | 11 | 05/2018
Posizione attiva

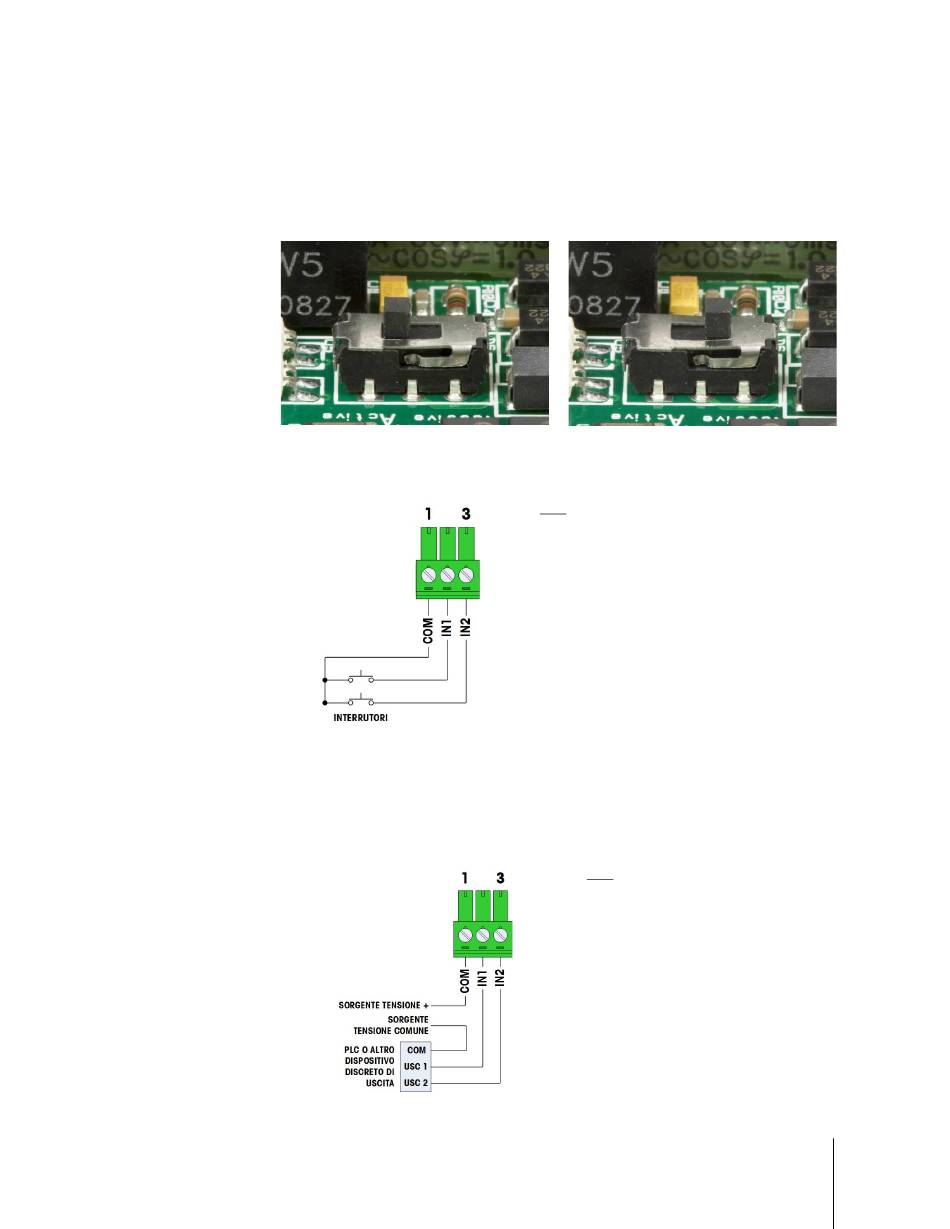

Figura 2-46: interruttore di ingresso attivo/passivo
Figura 2-47: connessioni dell'ingresso attivo
Figura 2-48: connessioni dell'ingresso passivo
METTLER TOLEDO IND131/IND131x/IND331/IND331xx Guida all'installazione
Posizione passiva
NOTE:
1. LA TENSIONE È 5 VCC DI LIVELLO LOGICO.
CONSIGLIATI CONTATTI A RESISTENZA BASSA.
LUNGHEZZA MASSIMA DEL CAVO: 6 m (20 piedi)
2. NON LEGARE IL CABLAGGIO DI INGRESSO CON IL
CABLAGGIO DI ALIMENTAZIONE O ALTRI CAVI AD
ELEVATA ENERGIA.
3. GLI INTERRUTTORI POSSONO ESSERE SOSTITUITI DA
RELÈ A CONTATTO SENZA TENSIONE.
4.
DIMENSIONI DEI CAVI: 18 AWG (0,8 mm
2
24 AWG (0,2 mm ) MINIMO.
NOTE:
5. TENSIONE: 5-30 VCC, CORRENTE
MASSIMA 10 mA. NON È POSSIBILE
INVERTIRE LA POLARITÀ DELLA TENSIONE.
6. NON LEGARE IL CABLAGGIO DI INGRESSO
CON IL CABLAGGIO DI ALIMENTAZIONE O
ALTRI CAVI AD ELEVATA ENERGIA.
7. DIMENSIONI DEI CAVI: 18 AWG (0,8 mm
MASSIMO
24 AWG (0,2 mm
2
) MASSIMO
2
)
2
) MINIMO.
2-31
