Interface ControlNet

Le module API ControlNet (Figure 2-59) se connecte au réseau ControlNet au moyen d'un câble
dérivé du câble principal d'origine. L'option prend en charge une connexion ou deux (pour la
redondance). Le canal A correspond à la connexion normale et le canal B (redondant avec le canal
A) peut être utilisé si ControlNet ne détecte aucun signal sur le canal A. Veuillez noter que l'adresse
du module est définie dans le logiciel et que les commutateurs ID MAC indiqués à la Figure 2-59
ne sont pas utilisés.
64067480 | 11 | 05/2018
1 2 3 4 5

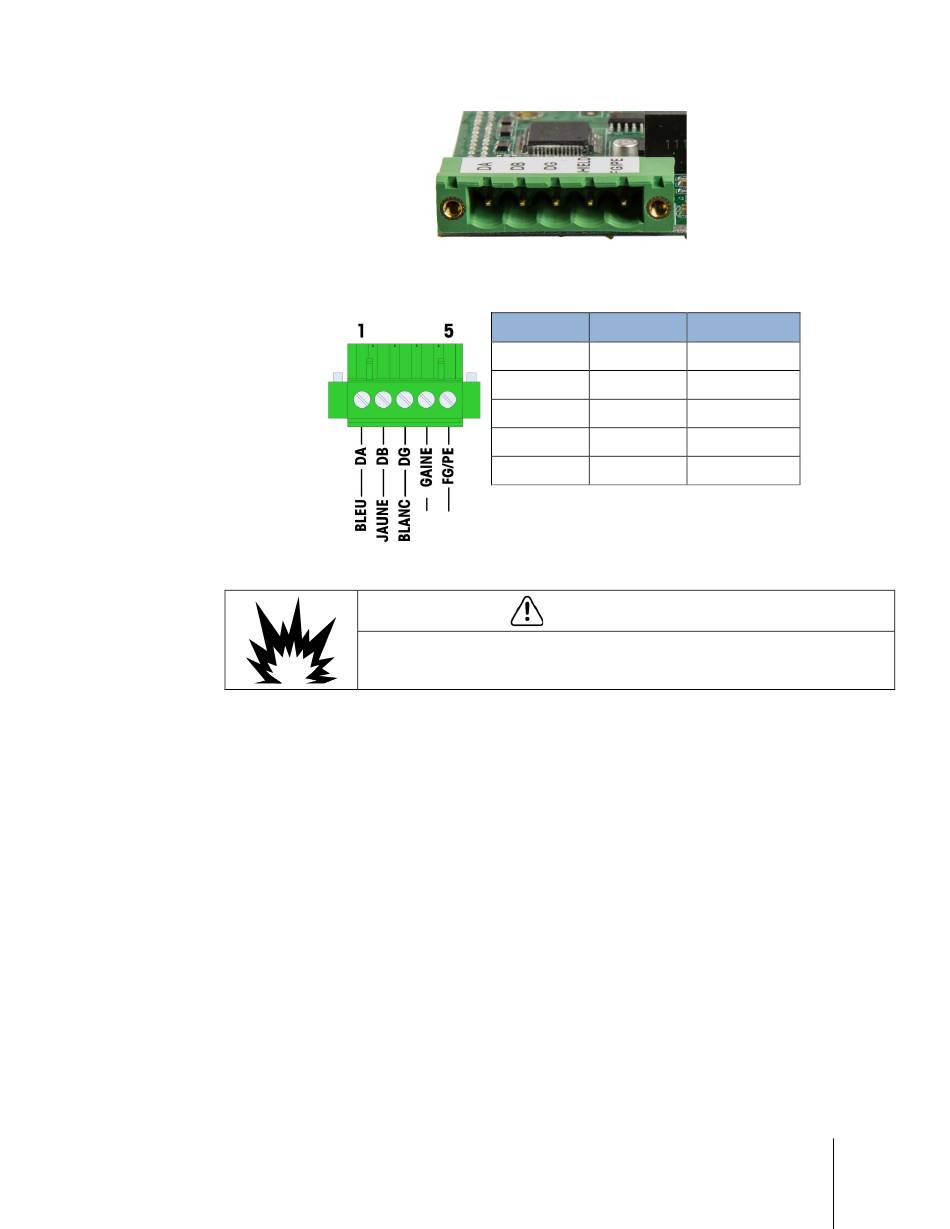

Figure 2-58 : Numérotation des broches du connecteur CC-Link
Tableau 2-10 : Schéma de câblage CC-Link
Broche
L'OPTION API CONTROLNET™ (64057423) NE DOIT PAS ÊTRE UTILISÉE DANS LES
VERSIONS CA DES TERMINAUX IND131 ET IND331. NE PAS RESPECTER CES CONSIGNES
POURRAIT ENTRAÎNER DES BLESSURES OU ENDOMMAGER, VOIRE DÉTRUIRE L'APPAREIL.
METTLER TOLEDO IND131/IND131x/IND331/IND331xx Guide d'installation
Description Couleur du fil
1 DA
2 DB
3 DG
4 Blindage
5 FG/PE
AVERTISSEMENT
Bleu
Jaune
Blanc
2-37
