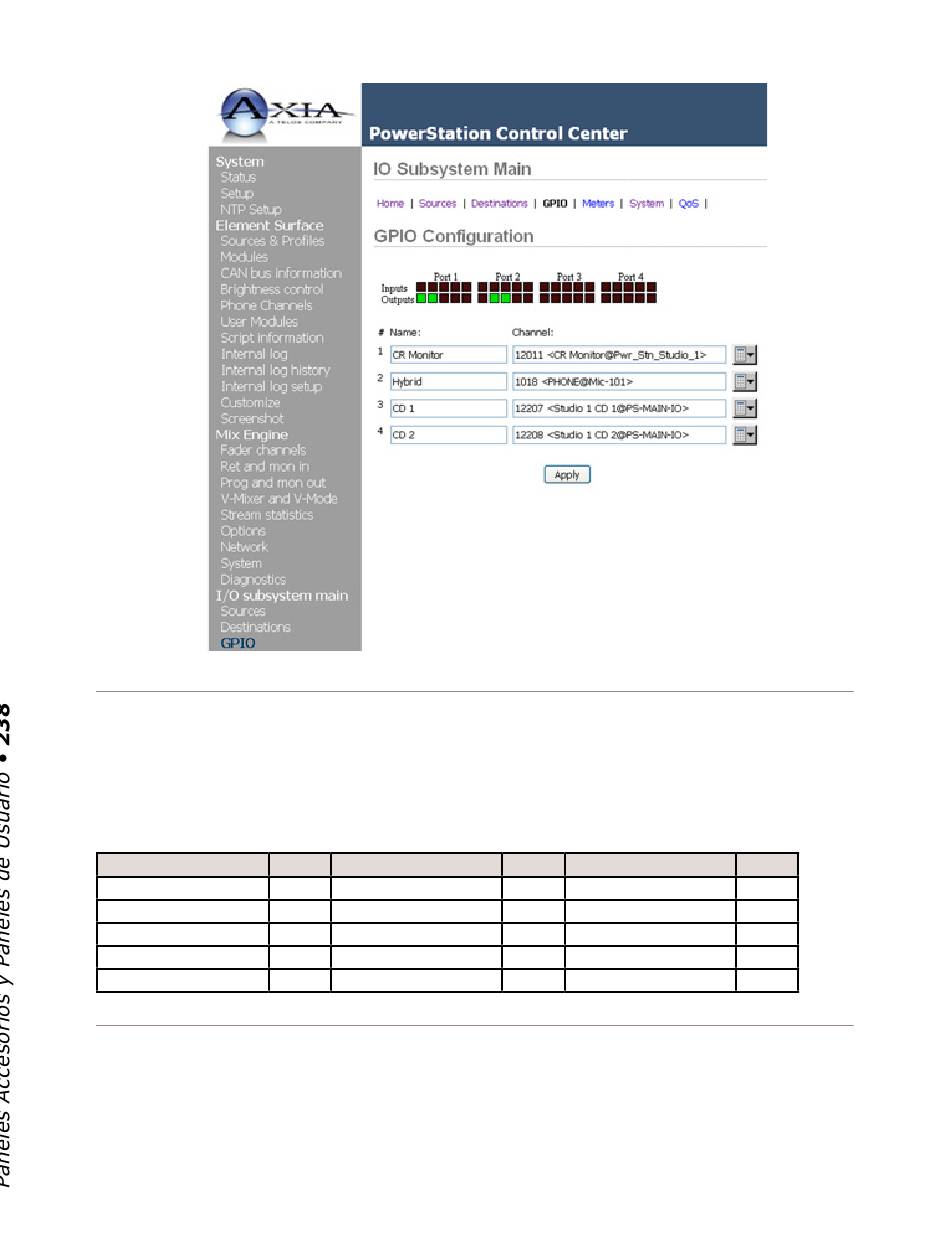

Ahora, asigne el canal de micrófono en el que está trabajando a un canal de su consola Element. Navegue a
través de la página "GPIO Configuration" como se muestra en la Figura E-5 en la parte superior y observe los
indicadores de estado para las luces y comandos de entrada en su controlador de micrófonos mientras alterna el
panel accesorio de encendido a apagado On/Off. Consulte la tabla en la Figura E-6 para el perfil de micrófonos
GPIO.
Inputs
ON Command
OFF Command
TALK Command
MUTE Command
not used
Figura E-5: Indicador de Estados GPIO
Pin
Outputs
11
ON Lamp
12
OFF Lamp
13
TALK Lamp
14
MUTE Lamp
15
not used
Figura E-6: Diagrama de Pines GPIO para Perfil de Micrófono
© 2015 TLS Corp.
Pin
Power/Common
1
Source Common
2
Logic Common
3
+5 VDC
4
Input Common
5
not used
Pin
7
8
9
10
6
