Guía Rápida:
Consola Element con PowerStation
Los siguientes capítulos de este manual le brindarán una comprensión profunda acerca de las capacidades de su
nueva superficie Element y PowerStation desde la instalación hasta sus funciones avanzadas. Ésta guía rápida no
reemplaza los siguientes capítulos pero le ayudará a conectar todo rápidamente, y lo orientará hacia las partes del
manual más útiles con un mínimo de esfuerzo.
Haciendo Conexiones
Probablemente ha desempacado sus cajas y está sentado junto a un montón de equipos de Axia, sin saber
cómo iniciar.

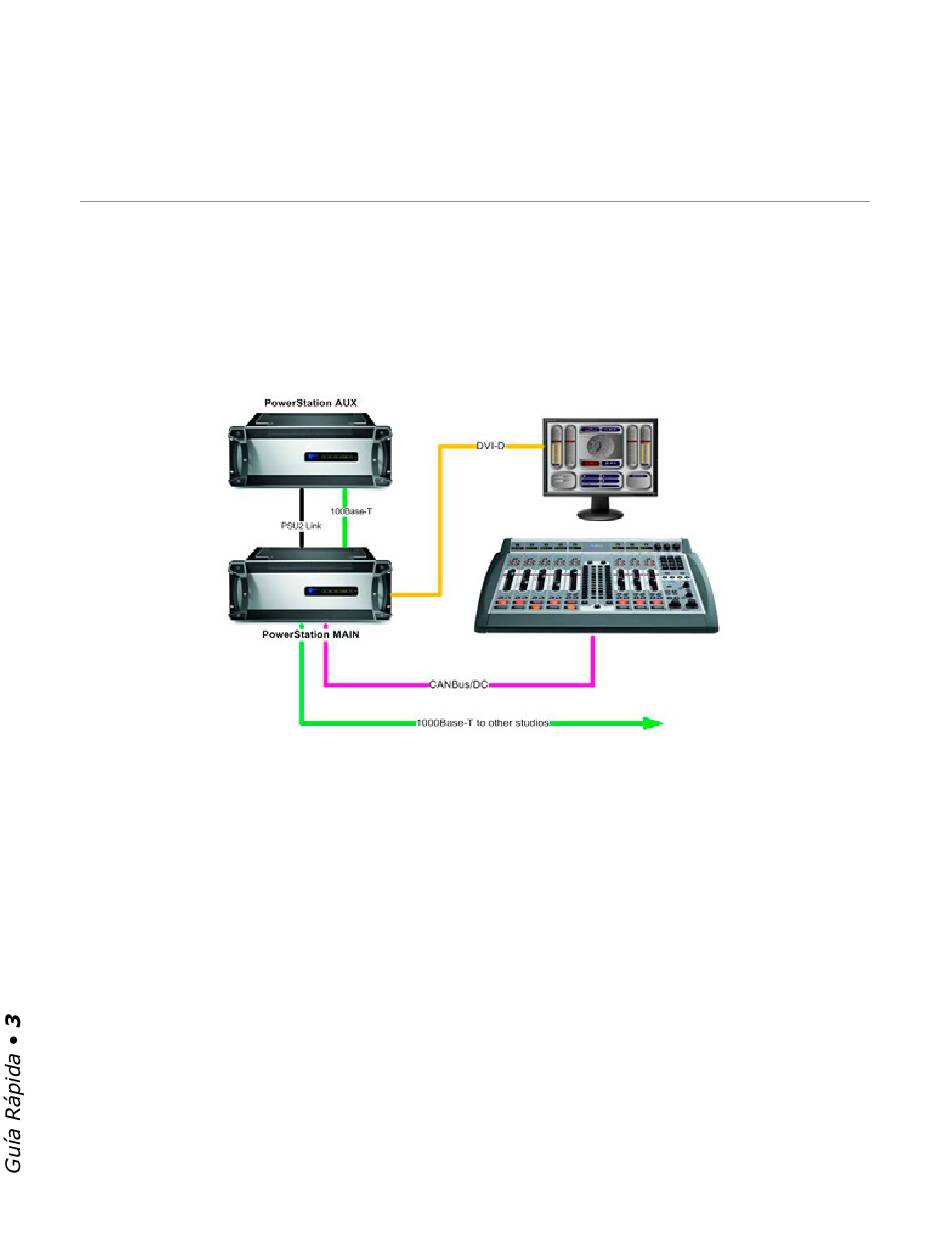

Observe el diagrama: Éste representa la conexión de un típico estudio Livewire, con una PowerStation como
core. A continuación los pasos que debe seguir:
1 Empacado con la consola Element hay un cable con conectores de 6 pines tipo Molex ™. Éste es el
cable de poder. Eleve el Panel de Medición de Element y conecte el extremo del cable sin la carcasa de
protección al puerto correspondiente del panel de conexión de la consola. Conecte el otro extremo del cable
al conector marcado como "DC/CAN" en la parte posterior de la unidad PowerStation MAIN.
2 Conecte la salida DVI del panel posterior al monitor DVI-D antes de encender la PowerStation.
3 Si se utiliza el AUX, conecte los conectores PCU2 de MAIN y AUX con el cable especial suministrado.
4 Conecte los cables de poder a las tomas PSU1 ubicadas en el panel posterior de la PowerStation y
enciéndala.
