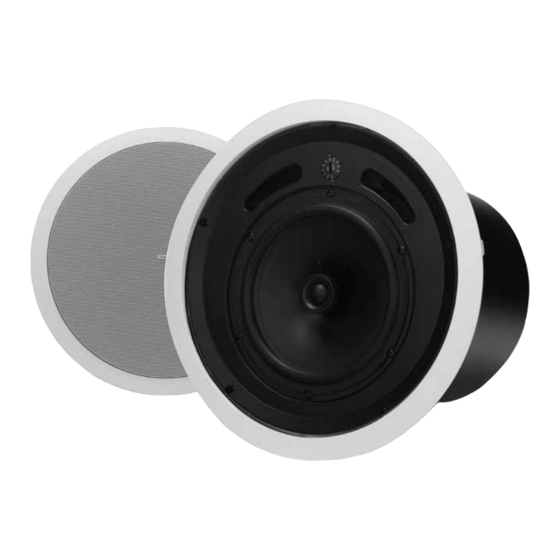

- Página 1 CVS (EN54) Compact and Medium Format Ceiling Loudspeakers CVS 4 (EN54) CVS 6 (EN54) Operation Manual Mode d’emploi Betriebsanleitung Manual de instrucciones...
- Página 2 Contents English - Operation Manual 17 Français - Mode d’emploi 31 Deutsch - Betriebsanleitung 45 Español - Manual de instrucciones CVS (EN54) Operation Manual rev 1.1.1...
- Página 16 Sommaire English - Operation Manual 17 Français - Mode d’emploi 31 Deutsch - Betriebsanleitung 45 Español - Manual de instrucciones Mode d'emploi CVS (EN54) rév. 1.1.1...
- Página 30 Inhaltsverzeichnis English - Operation Manual 17 Français - Mode d’emploi 31 Deutsch - Betriebsanleitung 45 Español - Manual de instrucciones CVS (EN54) Betriebsanleitung Version 1.1.1...
- Página 44 Índice English - Operation Manual 17 Français - Mode d’emploi 31 Deutsch - Betriebsanleitung 45 Español - Manual de instrucciones CVS (EN54) Manual de instrucciones rev 1.1.1...
- Página 45 Índice Índice 1. Introducción 2. Desembalaje 3. Instrucciones de seguridad 4. Identificación de las distintas partes del producto 5. Accesorios 6.1. Guía de instalación para colocación en falso techo 6.2. Guía de instalación para techos fijos 6.3. Guía de instalación de la arandela de escayola opcional 7.
-
Página 46: Introducción
1. Introducción 1. Introducción Felicidades y gracias por su compra de este altavoz para techo de Tannoy. Esta gama de productos resulta perfecta para aplicaciones de refuerzo de diálogos y música de alto nivel en las que se necesite una calidad de sonido excepcional y una fiabilidad a toda prueba. 2. Desembalaje Cada uno de los productos y accesorios Tannoy es cuidadosamente verificado antes de su embalaje. Una vez que haya abierto la caja, compruebe el producto en busca de cualquier posible daño durante el transporte. En el improbable caso de que se haya producido algún daño, notifíquelo inmediatamente al comercio en el que adquirió dicho aparato y conserve el embalaje y todas las protecciones, dado que el comercio probablemente le pedirá que les envíe dicho aparato para inspeccionarlo. Los altavoces CVS (EN54) son embalados en parejas y vienen con los siguientes accesorios de serie; Arandela C, kit para falso techo, plantilla para el agujero y protector para pintura. También puede conseguir de forma opcional una arandela de escayola. 3. Instrucciones de seguridad Las normativas de construcción de algunos países requieren al uso de un método secundario de fijación de los altavoces al techo como sistema de seguridad añadido. En esos casos deberá colocar un cable de acero de seguridad desde el enganche de seguridad de la parte trasera del producto hasta un punto de anclaje del techo. Consulte siempre las normativas de construcción aplicables en su país o región. Cuando utilice un destornillador eléctrico para instalar este producto, es fundamental que utilice el nivel de tensión correcto para evitar apretar demasiado los tornillos y dañar el techo o las abrazaderas. Ajuste de tensión recomendado: 1.5 Nm Tannoy no se hará responsable de posibles daños causados por una instalación inadecuada de estos altavoces. NOTA DE SEGURIDAD: De cara a cumplir con las normativas anti-incendios más importantes (p.e. BS 5839:1998), se debe cumplir que en el caso de un incendio, el circuito al que esté... -
Página 47: Identificación De Las Distintas Partes Del Producto
4. Identificación de las distintas partes del producto 4. Identificación de las distintas partes del producto CVS 4 (EN54) Enganche de seguridad Agujero con fijación para el cable Interruptor giratorio Puertos de ajuste Palomillas de montaje Tornillos de las palomillas de montaje CVS 6 (EN54) Agujero con fijación para el cable Enganche de seguridad Interruptor giratorio Puertos de ajuste... -
Página 48: Accesorios
5. Accesorios 5. Accesorios Accesorios de serie Arandela C Kit para falso techo Nota: Siempre deberá usar este kit cuando instale altavoces colgados en falsos techos Protector para Plantilla para el pintura agujero Accesorios opcionales Arandela de escayola CVS (EN54) Manual de instrucciones rev 1.1.1... -
Página 49: Guía De Instalación Para Colocación En Falso Techo
6.1. Guía de instalación para colocación en falso techo 6.1. Guía de instalación para colocación en falso techo 1. Extraiga la pieza del falso techo en la que vaya a instalar el altavoz y colóquela sobre una superficie plana. Marque la zona de corte sobre la pieza usando la plantilla incluida. (Fig.1) 2. Haga el agujero en la pieza usando una sierra. (Fig.2) Fig.1 3. Coloque la arandela C y el kit para falso techo encima del panel, alineando la arandela C con el agujero que acaba de hacer y atornille la arandela al kit usando las fijaciones incluidas. (Fig.3) 4. Introduzca el bloque del altavoz a través del agujero y gire los tornillos de la parte frontal del altavoz para que las palomillas de montaje queden en posición. Apriete los tornillos hasta que Fig.2 consiga una fijación estable. Si utiliza un destornillador eléctrico, le recomendamos un ajuste de tensión de 1.5 Nm. (Fig.4) ¡NO APRIETE DEMASIADO LOS TORNILLOS! 5. Vuelva a colocar el panel en el falso techo. Las puntas del kit Fig.3 de falso techo se engancharán en los raíles, soportando el peso del altavoz. (Fig.5) -
Página 50: Guía De Instalación Para Techos Fijos
6.2. Guía de instalación para techos fijos 6.2. Guía de instalación para techos fijos 1. Marque la zona de corte en el techo usando la plantilla. (Fig.1) 2. Realice el agujero en el techo usando una sierra e introduzca la arandela C en el techo, alineándolo con el agujero. (Fig.2) 3. Vaya a la sección 7 para ver las instrucciones de cableado y configuración y vuelva al punto 4 siguiente. Fig.1 4. Introduzca el bloque del altavoz a través del agujero y gire los tornillos de la parte frontal del altavoz para que las palomillas de montaje queden en posición. Apriete los tornillos hasta que consiga una fijación estable. Si utiliza un destornillador eléctrico, le recomendamos un ajuste de tensión de 1.5 Nm. (Fig.3) ¡NO APRIETE DEMASIADO LOS TORNILLOS! Fig.2 5. Coloque un cable de seguridad secundario al enganche de seguridad. Las normas de construcción de algunos países obligan a la instalación de este cable secundario, que deberá ser conectado a otro punto de fijación de seguridad independiente por medio de un cable de acero. Consulte siempre las normas de construcción y seguridad aplicables en su país. 6. Coloque la parrilla haciendo presión sobre el altavoz. (Fig.4) Fig.3 Fig.4 CVS (EN54) Manual de instrucciones rev 1.1.1... -
Página 51: Guía De Instalación De La Arandela De Escayola Opcional
6.3. Guía de instalación de la arandela de escayola opcional 6.3. Guía de instalación de la arandela de escayola opcional Tannoy pone a su disposición de forma opcional una arandela de escayola para ser preinstalada en techos en edificios de nueva construcción. 1. Clave o atornille la arandela a las viguetas. (Fig.1) 2. Coloque el cableado del altavoz donde vaya a instalarlo y siga escayolando el techo hasta terminarlo. Fig.1 3. Corte el agujero en el techo con una sierra. (Fig.2) 4. Vaya a la sección 7 para ver las instrucciones de cableado y vuelva al punto 5 siguiente. 5. Introduzca el bloque del altavoz a través del agujero y gire los tornillos de la parte frontal del altavoz para que las palomillas de montaje queden en posición. Apriete los tornillos hasta que Fig.2 consiga una fijación estable. Si utiliza un destornillador eléctrico, le recomendamos un ajuste de tensión de 1.5 Nm. (Fig.3) ¡NO APRIETE DEMASIADO LOS TORNILLOS! 6. Coloque un cable de seguridad secundario al enganche de... -
Página 52: Cableado Y Configuración
7. Cableado y configuración 7. Cableado y configuración 1. Abra la tapa de cableado de la parte trasera del altavoz para acceder a la toma y entrada eurobloque. Pase el cable por el agujero y conéctelo al eurobloque. (Fig.1) 2. Para la conexión a un amplificador, use las puntas 1 y 2 (Fig.2): • La punta 1 es el positivo • La punta 2 es el negativo Fig.1 Para la conexión a unos altavoces adicionales en una línea distribuida, las puntas 3 y 4 están en paralelo, donde: • La punta 3 es el negativo • La punta 4 es el positivo 3. Apriete el cierre del cable y conéctelo al eurobloque. Vuelva a colocar la tapa usando los tornillos. Fig.2 EL ALTAVOZ SALE DE FÁBRICA EN EL MODO DE BAJA IMPEDANCIA. NO CONECTE NUNCA EL ALTAVOZ A UN AMPLIFICADOR DE 70/100 VOLTIOS HASTA QUE NO HAYA CAMBIADO ESTE AJUSTE. 4. El CVS 4 (EN54) incluye un transformador de 30 W. Cuando lo use en sistemas de línea distribuida, podrá ajustar este transformador a 30 W, 15 W y 7.5 W, con un ajuste adicional de 3.75 W para sistemas de línea de 70.7 V. (Fig.3) Fig.3 5. El CVS 6 (EN54) incluye un transformador de 30 W. Cuando lo use en sistemas de línea distribuida, podrá ajustar este transformador a 60 W, 30 W y 15 W, con un ajuste adicional de 7.5 W para sistemas de línea de 70.7 V. CVS (EN54) Manual de instrucciones rev 1.1.1... -
Página 53: Dimensiones Del Cvs (En54)
8. Dimensiones del CVS (EN54) 8. Dimensiones del CVS (EN54) Tamaño de la plantilla de corte del CVS 4 (EN54) : 180 mm 224.9 197.9 [8.85"] [7.79"] 14.7 [0.58"] Ø174.8 Ø213.0 [6.88"] [8.39"] Tamaño de la plantilla de corte del CVS 6 (EN54): 250 mm 263.0 236.0 [10.35"]... -
Página 54: Tabla De Datos Técnicos
° continuos. La introducción de nuevos materiales o métodos de fabricación siempre serán iguales o superiores Distorsión a estas especificaciones, y Tannoy se reserva el derecho 10% de potencia máxima Armónicos a realizar cualquier tipo de modificación sin previo aviso. -
Página 55: Especificaciones Técnicas Del Cvs 6 (En54)
° continuos. La introducción de nuevos materiales o métodos de fabricación siempre serán iguales o superiores Distorsión a estas especificaciones, y Tannoy se reserva el derecho 10% de potencia máxima Armónicos a realizar cualquier tipo de modificación sin previo aviso. -
Página 56: Pintura
10. Pintura 10. Pintura Si quiere, puede pintar la parrilla y el panel del baffle para adaptarlo a la decoración circundante. Para pintar el baffle: • Tape con cuidado el bloque del cabezal usando el protector para pintura incluido para asegurarse de esta forma que la pintura no entre en contacto con el cono o el recubrimiento del mismo. • Aplique varias capas finas de pintura – esto le dará un resultado mejor que si aplica únicamente una sola capa más gruesa. Para pintar la parrilla: • Retire con cuidado la gomaespuma sin efectos acústicos de la parte interna de la parrilla. • Pinte la parrilla y después vuelva a colocar la gomaespuma - recuerde que varias capas finas de pintura siempre le darán un resultado mejor que una única capa gruesa. • Vuelva a fijar la gomaespuma en toda la superficie de la parrilla usando un spray adhesivo suave para evitar la producción de resonancias audibles. CVS (EN54) Manual de instrucciones rev 1.1.1... -
Página 57: Garantía
Tannoy Professional. Esta garantía no afecta en modo alguno sus derechos legales. Si quiere más información sobre ella, póngase en contacto con su distribuidor oficial o comercio habitual. Si no sabe cómo contactar con él, póngase en contacto con el departamento de atención al cliente de Tannoy, en los datos siguientes.
