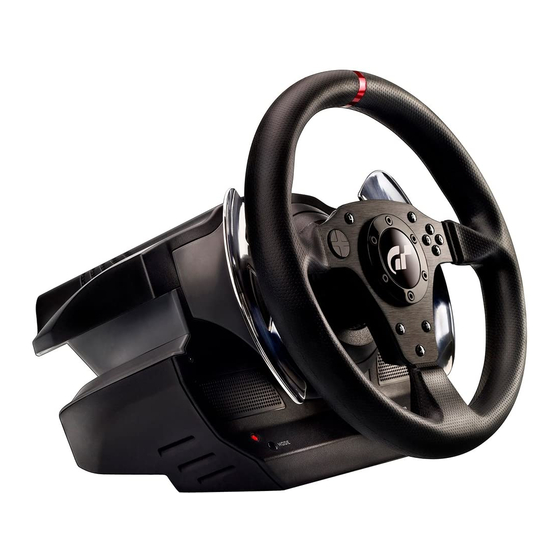

CARACTERÍSTICAS TÉCNICAS 1 Base del volante 2 Volante Botón MODE 3 D-pad Rosca de tornillo grande (para el sistema 4 2 palancas digitales de cambio de marchas de anclaje y el tornillo de anclaje) (Arriba y Abajo) Sistema de anclaje 5 Botones de acción 10 Tornillo de anclaje metálico 11 Conector y cable de los pedales...
Página 144
11 Conector y cable de los pedales 18 MOD “Realistic Brake” desmontable 15 Reposapiés desmontable (no está instalado de forma predeterminada) 16 Arco 19 Llave Allen de 2 mm, incluida 17 Cabezas de los pedales desmontables 20 Llave Allen de 2,5 mm, incluida 17 Cabeza metálica 22 Brazo metálico 21 Soporte de la cabeza de plástico...
Página 145
* No utilices otros adaptadores distintos del adaptador principal proporcionado con el “T500 RS”. * No utilices el adaptador para la red eléctrica si sus conectores o cables están dañados, partidos o rotos.
Advertencia – Lesiones debidas al force feedback y los movimientos repetitivos Jugar con un volante con force feedback puede producir dolor en las articulaciones o en los músculos. Para evitar problemas: * Evita jugar durante períodos prolongados. * Haz descansos de 10 a 15 minutos por cada hora de juego. * Si sientes fatiga o dolor en las manos, muñecas, brazos, pies o piernas, deja de jugar y descansa durante unas horas antes de volver a jugar.
Página 147
Advertencia – Peligro de pillarse los dedos con los pedales mientras se juega * Mantén los pedales fuera del alcance de los niños. * No quites las protecciones situadas en los brazos de los pedales. * Durante las partidas, no pongas nunca los dedos cerca de los lados de los pedales.
INSTALACIÓN DEL VOLANTE Fijación del volante a una mesa o escritorio 1. Coloca el volante sobre una mesa u otra superficie plana. 2. Coloca el tornillo de anclaje (10) en la abrazadera para la mesa (9) y luego atornilla la unidad de anclaje (en sentido antihorario) en la rosca de tornillo grande (8) situada bajo el volante hasta que esté...
Página 149
MONTAJE / DESMONTAJE Para apretar: Atornillar en sentido antihorario Para aflojar: Desatornillar en sentido horario Colocación del volante y los pedales en una cabina 1. Coloca el volante en la tableta de la cabina. 2. Aprieta los 2 tornillos “M6” (no incluidos) en la mesa de la cabina y en las 2 roscas pequeñas de debajo del volante.
Apaga la consola, desconecta por completo el volante incluyendo todos los cables (con el adaptador para la red eléctrica y los pedales) y reinicia el juego. - Hay varios consejos y características de ayuda (no incluidos en este manual) disponibles en el sitio web http://ts.thrustmaster.com en la categoría Soporte técnico (Technical Support). 9/20...
CONFIGURACIÓN DE LOS PEDALES Cada uno de los 3 pedales incorpora - Una “Cabeza metálica (17)” con varias perforaciones (9 en el acelerador – 6 en el freno – 6 en el embrague) - Un “Soporte de la cabeza de plástico (21)” (entre la cabeza y el brazo) con 4 perforaciones - Un “Brazo metálico (22)”...
Página 152
Ajuste del ESPACIADO de los pedales - Utilizando la llave Allen de 2,5 mm incluida (20) afloja los 2 tornillos que sostienen la “Cabeza metálica (17) y su soporte (21)”. - Una vez hecho eso, selecciona la posición (a la izquierda, en el centro o a la derecha) y luego aprieta los tornillos.
Página 153
Para restaurar la protección para los dedos, debes quitar el tope metálico y volver a instalar el protector de seguridad de plástico transparente en su ubicación anterior. THRUSTMASTER® RENUNCIA A TODA RESPONSABILIDAD SOBRE DAÑOS PROVOCADOS POR LA ELIMINACIÓN DEL PROTECTOR DE SEGURIDAD PARA LOS DEDOS O POR LA INSTALACIÓN DEL TOPE METÁLICO...
Página 154
- Selecciona la posición (arriba, en el centro o abajo) y, a continuación, aprieta los tornillos usando la llave Allen de 2,5 mm incluida (20). Posición de recorrido largo Posición de recorrido corto y Alta resistencia (predeterminada) y Baja resistencia Número de posiciones posibles de recorrido o resistencia - Recorrido largo con resistencia de aproximadamente 10 kg - Recorrido medio con resistencia de aproximadamente 8,5 kg...
Página 155
Para restaurar la protección para los dedos, debes quitar el tope metálico y volver a instalar el protector de seguridad de plástico transparente en su ubicación anterior. THRUSTMASTER® RENUNCIA A TODA RESPONSABILIDAD SOBRE DAÑOS PROVOCADOS POR LA ELIMINACIÓN DEL PROTECTOR DE SEGURIDAD PARA LOS DEDOS O POR LA INSTALACIÓN DEL TOPE METÁLICO...
Página 156
- Instala el MOD completamente y firmemente en la parte inferior de la cavidad del “Tope metálico”. - Para una resistencia más fuerte: coloca el MOD contra la pared superior. - Para una resistencia aún más fuerte: coloca el MOD contra la pared inferior. Colocación contra la pared superior (Resistencia de aproximadamente 14 kg) Colocación contra la pared inferior...
GIRO DE LA POSICIÓN DE LOS PEDALES Los pedales “T500 RS” tienen un diseño exclusivo (pendiente de patente) que permite elegir entre 2 posiciones: - Posición de suelo (tipo F1) - Posición suspendida (tipo GT/Rally) De forma predeterminada, los pedales se entregan en la posición “Suelo” (tipo F1) Posición de suelo (tipo F1)
INVERSIÓN FÍSICA DE LOS PEDALES - Utilizando la llave Allen de 2 mm (19) afloja los 4 tornillos que sostienen el “Reposapiés desmontable (15)”. - Gira los pedales 90° y luego vuelve a apretar el "Reposapiés" en las 4 roscas de tornillo situadas en el "Arco (16)”.
Página 159
- Usando la llave Allen de 2,5 mm (20) afloja las 3 "Cabezas metálicas (17)” para girarlas 180° e invierte la cabeza del acelerador y la del embrague. ¡Ya estás preparado para jugar! INVERSIÓN ELECTRÓNICA de los pedales del acelerador y del embrague Cuando gires la posición de los pedales: basta con que pulses el botón MODE (7) para invertir electrónicamente los pedales del acelerador y del embrague (el color del LED te indica la posición que has elegido).
En todo el mundo, Guillemot Corporation S.A. (“Guillemot”) garantiza al consumidor que este producto de Thrustmaster estará libre de defectos materiales y fallos de fabricación por un periodo de dos (2) años a partir de la fecha de compra original. Si el producto pareciera estar defectuoso durante el periodo de garantía, contacte inmediatamente con el Soporte Técnico, que le indicará...
CARACTERÍSTICAS TÉCNICAS 1 Base del volante 2 Volante Botón MODE 3 D-pad Rosca de tornillo grande (para el sistema 4 2 palancas digitales de cambio de marchas de anclaje y el tornillo de anclaje) (Arriba y Abajo) Sistema de anclaje 5 Botones de acción 10 Tornillo de anclaje metálico 11 Conector y cable de los pedales...
Página 164
11 Conector y cable de los pedales 18 MOD “Realistic Brake” desmontable 15 Reposapiés desmontable (no está instalado de forma predeterminada) 16 Arco 19 Llave Allen de 2 mm, incluida 17 Cabezas de los pedales desmontables 20 Llave Allen de 2,5 mm, incluida 17 Cabeza metálica 22 Brazo metálico 21 Soporte de la cabeza de plástico...
Página 165
* No utilices otros adaptadores distintos del adaptador principal proporcionado con el “T500 RS”. * No utilices el adaptador para la red eléctrica si sus conectores o cables están dañados, partidos o rotos.
Página 166
Advertencia – Lesiones debidas al force feedback y los movimientos repetitivos Jugar con un volante con force feedback puede producir dolor en las articulaciones o en los músculos. Para evitar problemas: * Evita jugar durante períodos prolongados. * Haz descansos de 10 a 15 minutos por cada hora de juego. * Si sientes fatiga o dolor en las manos, muñecas, brazos, pies o piernas, deja de jugar y descansa durante unas horas antes de volver a jugar.
Página 167
Advertencia – Peligro de pillarse los dedos con los pedales mientras se juega * Mantén los pedales fuera del alcance de los niños. * No quites las protecciones situadas en los brazos de los pedales. * Durante las partidas, no pongas nunca los dedos cerca de los lados de los pedales.
Página 168
INSTALACIÓN DEL VOLANTE Fijación del volante a una mesa o escritorio 1. Coloca el volante sobre una mesa u otra superficie plana. 2. Coloca el tornillo de anclaje (10) en la abrazadera para la mesa (9) y luego atornilla la unidad de anclaje (en sentido antihorario) en la rosca de tornillo grande (8) situada bajo el volante hasta que esté...
MONTAJE / DESMONTAJE Para apretar: Atornillar en sentido antihorario Para aflojar: Desatornillar en sentido horario Colocación del volante y los pedales en una cabina 1. Coloca el volante en la tableta de la cabina. 2. Aprieta los 2 tornillos “M6” (no incluidos) en la mesa de la cabina y en las 2 roscas pequeñas de debajo del volante.
Página 170
Apaga la consola, desconecta por completo el volante incluyendo todos los cables (con el adaptador para la red eléctrica y los pedales) y reinicia el juego. - Hay varios consejos y características de ayuda (no incluidos en este manual) disponibles en el sitio web http://ts.thrustmaster.com en la categoría Soporte técnico (Technical Support). 9/20...
Página 171
CONFIGURACIÓN DE LOS PEDALES Cada uno de los 3 pedales incorpora - Una “Cabeza metálica (17)” con varias perforaciones (9 en el acelerador – 6 en el freno – 6 en el embrague) - Un “Soporte de la cabeza de plástico (21)” (entre la cabeza y el brazo) con 4 perforaciones - Un “Brazo metálico (22)”...
Página 172
Ajuste del ESPACIADO de los pedales - Utilizando la llave Allen de 2,5 mm incluida (20) afloja los 2 tornillos que sostienen la “Cabeza metálica (17) y su soporte (21)”. - Una vez hecho eso, selecciona la posición (a la izquierda, en el centro o a la derecha) y luego aprieta los tornillos.
Página 173
Para restaurar la protección para los dedos, debes quitar el tope metálico y volver a instalar el protector de seguridad de plástico transparente en su ubicación anterior. THRUSTMASTER® RENUNCIA A TODA RESPONSABILIDAD SOBRE DAÑOS PROVOCADOS POR LA ELIMINACIÓN DEL PROTECTOR DE SEGURIDAD PARA LOS DEDOS O POR LA INSTALACIÓN DEL TOPE METÁLICO...
Página 174
- Selecciona la posición (arriba, en el centro o abajo) y, a continuación, aprieta los tornillos usando la llave Allen de 2,5 mm incluida (20). Posición de recorrido largo Posición de recorrido corto y Alta resistencia (predeterminada) y Baja resistencia Número de posiciones posibles de recorrido o resistencia - Recorrido largo con resistencia de aproximadamente 10 kg - Recorrido medio con resistencia de aproximadamente 8,5 kg...
Página 175
Para restaurar la protección para los dedos, debes quitar el tope metálico y volver a instalar el protector de seguridad de plástico transparente en su ubicación anterior. THRUSTMASTER® RENUNCIA A TODA RESPONSABILIDAD SOBRE DAÑOS PROVOCADOS POR LA ELIMINACIÓN DEL PROTECTOR DE SEGURIDAD PARA LOS DEDOS O POR LA INSTALACIÓN DEL TOPE METÁLICO...
Página 176
- Instala el MOD completamente y firmemente en la parte inferior de la cavidad del “Tope metálico”. - Para una resistencia más fuerte: coloca el MOD contra la pared superior. - Para una resistencia aún más fuerte: coloca el MOD contra la pared inferior. Colocación contra la pared superior (Resistencia de aproximadamente 14 kg) Colocación contra la pared inferior...
Página 177
GIRO DE LA POSICIÓN DE LOS PEDALES Los pedales “T500 RS” tienen un diseño exclusivo (pendiente de patente) que permite elegir entre 2 posiciones: - Posición de suelo (tipo F1) - Posición suspendida (tipo GT/Rally) De forma predeterminada, los pedales se entregan en la posición “Suelo” (tipo F1) Posición de suelo (tipo F1)
Página 178
INVERSIÓN FÍSICA DE LOS PEDALES - Utilizando la llave Allen de 2 mm (19) afloja los 4 tornillos que sostienen el “Reposapiés desmontable (15)”. - Gira los pedales 90° y luego vuelve a apretar el "Reposapiés" en las 4 roscas de tornillo situadas en el "Arco (16)”.
Página 179
- Usando la llave Allen de 2,5 mm (20) afloja las 3 "Cabezas metálicas (17)” para girarlas 180° e invierte la cabeza del acelerador y la del embrague. ¡Ya estás preparado para jugar! INVERSIÓN ELECTRÓNICA de los pedales del acelerador y del embrague Cuando gires la posición de los pedales: basta con que pulses el botón MODE (7) para invertir electrónicamente los pedales del acelerador y del embrague (el color del LED te indica la posición que has elegido).
Página 180
En todo el mundo, Guillemot Corporation S.A. (“Guillemot”) garantiza al consumidor que este producto de Thrustmaster estará libre de defectos materiales y fallos de fabricación por un periodo de dos (2) años a partir de la fecha de compra original. Si el producto pareciera estar defectuoso durante el periodo de garantía, contacte inmediatamente con el Soporte Técnico, que le indicará...
