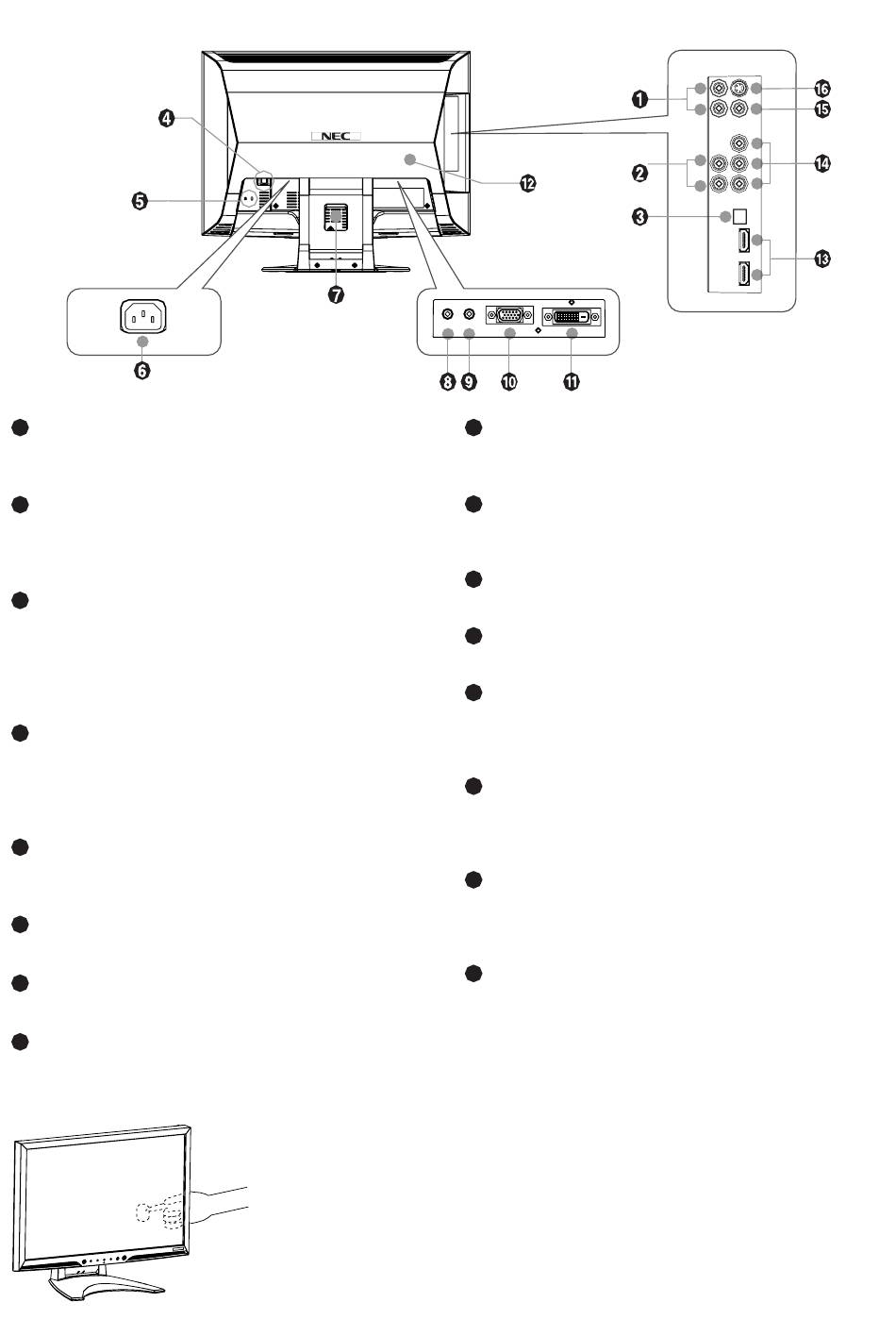

Panel trasero

1
Entrada de vídeo y audio (VIDEO2)
Conecte en esta entrada un cable de audio comercial desde
la salida de un dispositivo gráfico.
2
Entrada de vídeo y audio (VIDEO1)
Conecte en esta entrada un cable de audio comercial desde
un dispositivo gráfico con salida de vídeo por componentes
(terminal D).
3
Salida de audio digital óptica
Es la salida de la señal digital óptica de sonido.
Para conectar un cable a un amplificador de audio o similar.
Este puerto únicamente sirve de salida para audio HDMI1 y
HDMI2. Utilice la salida de audio analógica para los demás
tipos de señales de sonido.
4
Interruptor principal de encendido
|: Encendido
O: Apagado
Cuando se entrega el monitor, el interruptor principal de
encendido está en posición ON (ENCENDIDO).
5
Orificio para bloqueo antirrobo
Aquí puede insertarse un bloqueo antirrobo (de la marca
Kensington).
6
Enchufe para cable de alimentación
Conecte el cable de alimentación a este enchufe.
7
Espacio para recoger el cable
Puede recoger el cable sobrante dentro de este hueco.
8
Salida de audio analógica
Es la salida de la señal de audio especificada en el monitor.
Para conectar un cable a un amplificador de audio o similar.
Puede hacer de salida de audio para PC, HDMI y vídeo.
Interruptor principal de encendido
El interruptor de encendido principal se encuentra en la parte posterior derecha del
monitor, cuando se lo mira de frente.
El interruptor principal está en posición ON (ENCENDIDO) cuando se entrega el monitor.
Apague el interruptor principal (posición OFF) cuando no vaya a utilizar el aparato
durante un largo periodo de tiempo.
Español-6
9
Entrada de audio del PC
En esta entrada puede conectar un cable de audio
comercial desde la salida de un ordenador.
Entrada de señal (D-Sub)
10
Para conectar un cable con conector mini D-SUB de
15 patillas.
11 Entrada de señal (DVD-D)
Para conectar un cable DVI-D.
12 Cubierta trasera
Cubre los puertos y mantiene la parte trasera despejada.
Entrada de HDMI (HDMI1 y HDMI2)
13
Para conectar un cable HDMI de un dispositivo gráfico con
una salida HDMI.
(el puerto de arriba es el 1 y el de abajo es el 2).
Entrada por componentes (VIDEO1)
14
Para conectar un cable de vídeo comercial desde un
dispositivo gráfico con salida de vídeo por componentes
(Y/Pb/Pr).
15 Entrada de vídeo (VIDEO2)
Para conectar un cable de vídeo comercial desde la salida
de un dispositivo gráfico.
(la entrada de S-Video tiene prioridad sobre esta entrada).
16 Entrada de S-Video (VIDEO2)
Para conectar un cable de S-vídeo comercial desde un
dispositivo gráfico con una salida de S-Video.
