15.2.2 Rotación del colimador
La rotación del colimador está relacionada con la orientación de la cuña y el banco de láminas, ya
que sus posiciones se definen según la posición del diafragma.

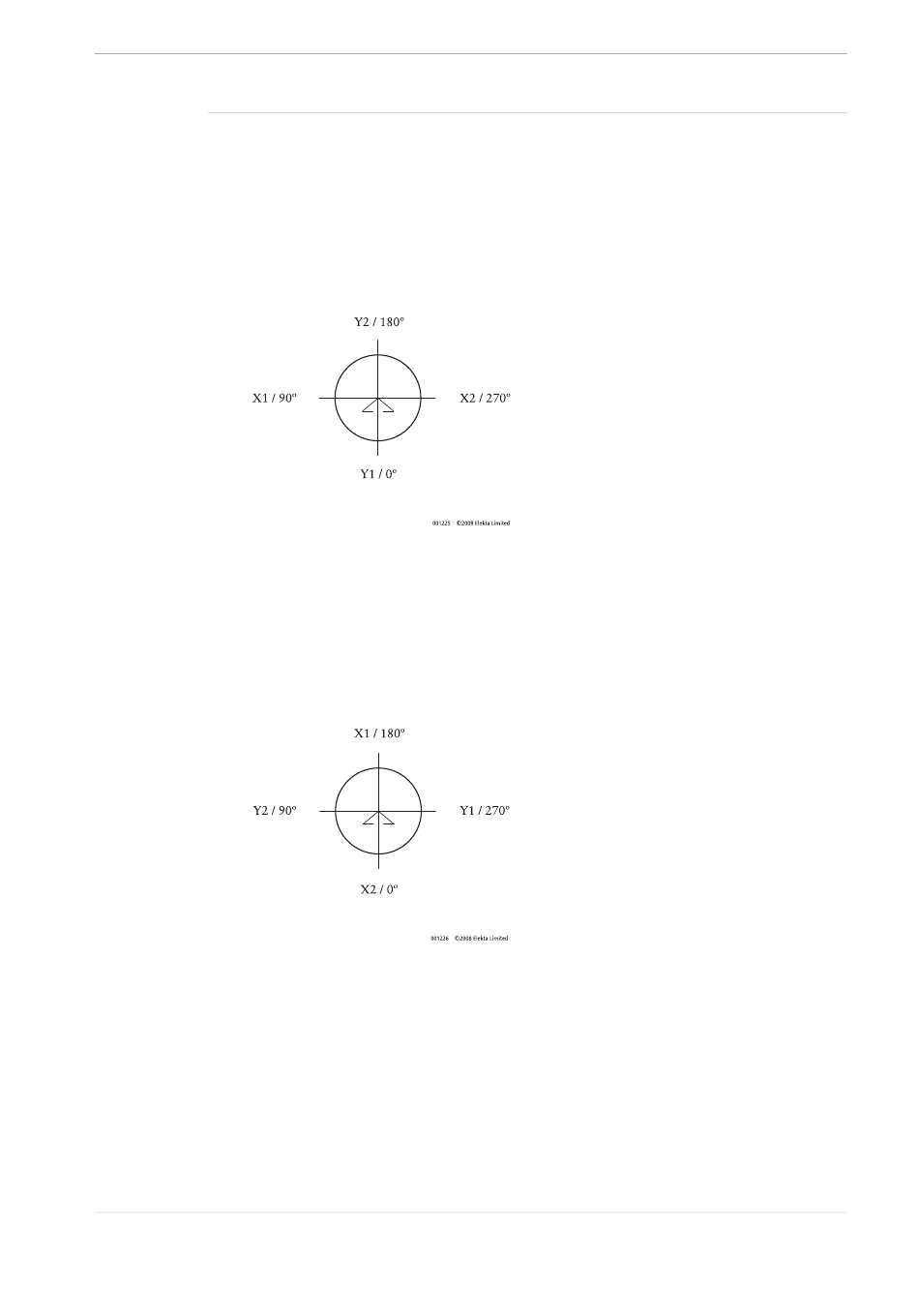

Desde la Figura 15.2 a la Figura 15.4 se muestra la rotación del colimador desde el objetivo (visión
focal del haz, BEV [del inglés, Beam's Eye View]).
CEI 61217
Figura 15.2
CEI 60601
Figura 15.3
™ ™
Agility e Integrity R3.1
Instrucciones de uso: Modo clínico
Copyright ©2013 Elekta Limited. Reservados todos los derechos.
CAÑÓN
OBJETIVO
NO ESTÁ A ESCALA
Rotación del colimador con
convenciones del eje CEI 61217
CAÑÓN
OBJETIVO
NO ESTÁ A ESCALA
Rotación del colimador con
convenciones del eje CEI 60601
El colimador puede rotar entre 0° y
180° o entre 359,9° y 179,9°. No puede
rotar a más de estos ángulos.
El colimador puede rotar entre 0° y
180° o entre 359,9° y 179,9°. No puede
rotar a más de estos ángulos.
Escalas y rangos
Datos de geometría
