Debe haber un valor prescrito para la separación mínima entre las dos láminas opuestas y sus
láminas adyacentes para evitar colisiones. El espacio mínimo entre láminas es de 1 mm entre las
puntas de las mismas. Esto se mide en el banco de láminas. La medida mínima del espacio entre
láminas en el isocentro depende del sistema de planificación del tratamiento. Para obtener más
información consulte la documentación referente al sistema de planificación del tratamiento.
Esta separación fija se usa en todas las condiciones, independientemente del ángulo del gantry o del
offset, para evitar posibles colisiones de la lámina.
6

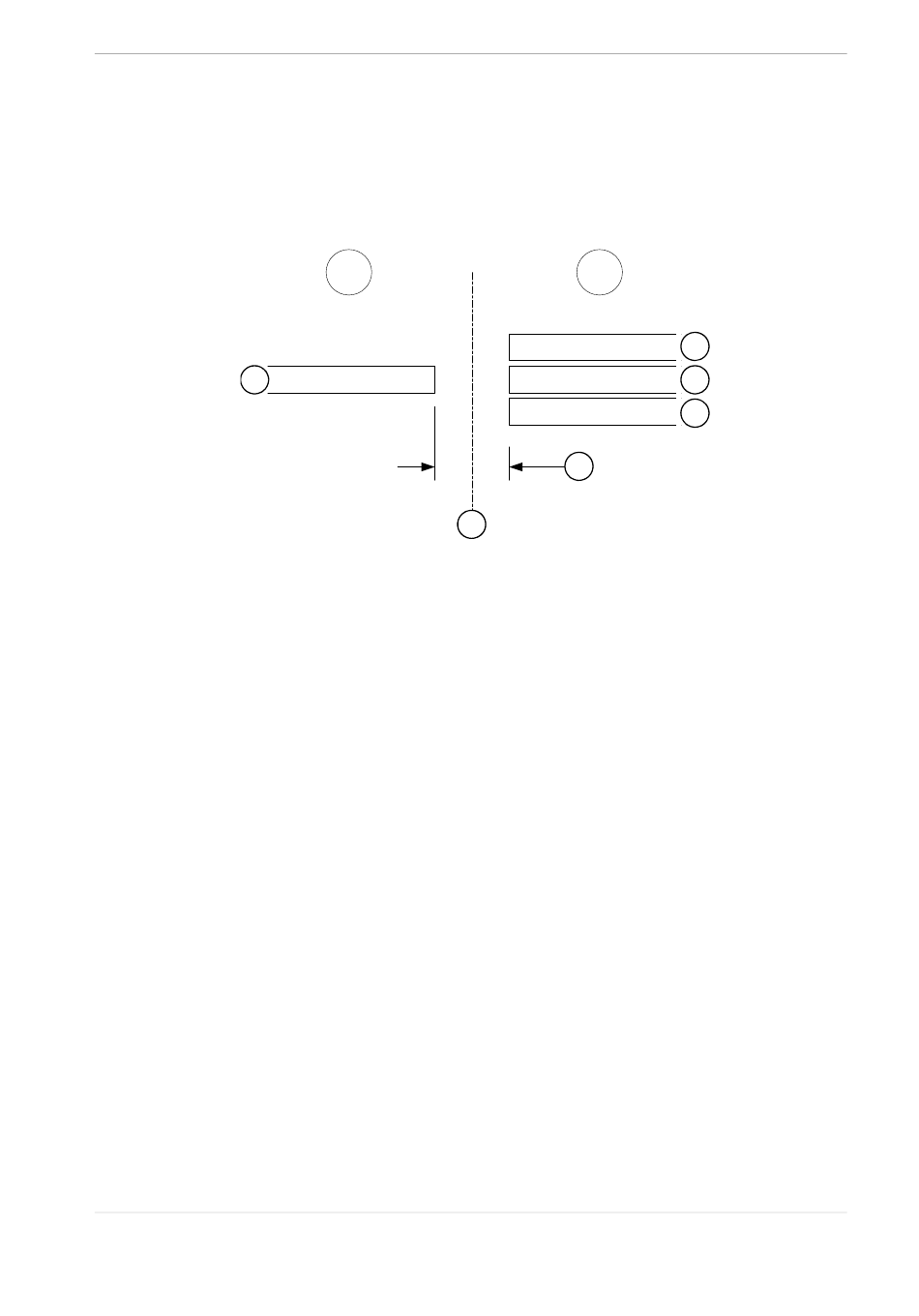

Figura 12.10 Separación mínima de la lámina en el eje central del haz
(1) Par de láminas n−1
(2) Separación de la lámina n
(3) Separación de la lámina n+1
Tamaño del campo del diafragma Y
El tamaño del campo en la dirección Y debe estar especificado por los diafragmas Y y no la posición
de las láminas exteriores.
En general, cada borde del campo en la dirección Y es parte de la ruta entre el par abierto de
láminas. Los diafragmas Y definen cada borde del campo.
Tamaño máximo de campo de Agility™
Si se especifica un tamaño del campo de 40 cm × 40 cm, las láminas de Agility™ en el borde del
campo están sujetas a redondeo (consulte la Figura 12.11). Los límites reales son:
Láminas 1 y 80
Láminas 2 y 79
Láminas 3 y 78
Láminas 4 y 77
Láminas 5 y 76
Láminas 6 y 75
Láminas 7 y 74
Láminas 8 y 73
El resto de láminas tienen un valor máximo de 20 cm.
™ ™
Agility e Integrity R3.1
Instrucciones de uso: Modo clínico
Copyright ©2013 Elekta Limited. Reservados todos los derechos.
X1
5
(4) Separación de la lámina
(5) Eje central del haz
(6) Separación de la lámina n
16,1 cm
16,7 cm
17,3 cm
17,8 cm
18,3 cm
18,8 cm
19,2 cm
19,7 cm
Datos técnicos de Agility™
