Manual de Lian Li Vector V100

Procedimiento para quitar todos los paneles exteriores y el filtro de polvo

Retire el vidrio lateral y frontal

Atención: Retire la película protectora de ambos lados

Retire el panel lateral derecho y la cubierta superior

Retire los filtros de polvo

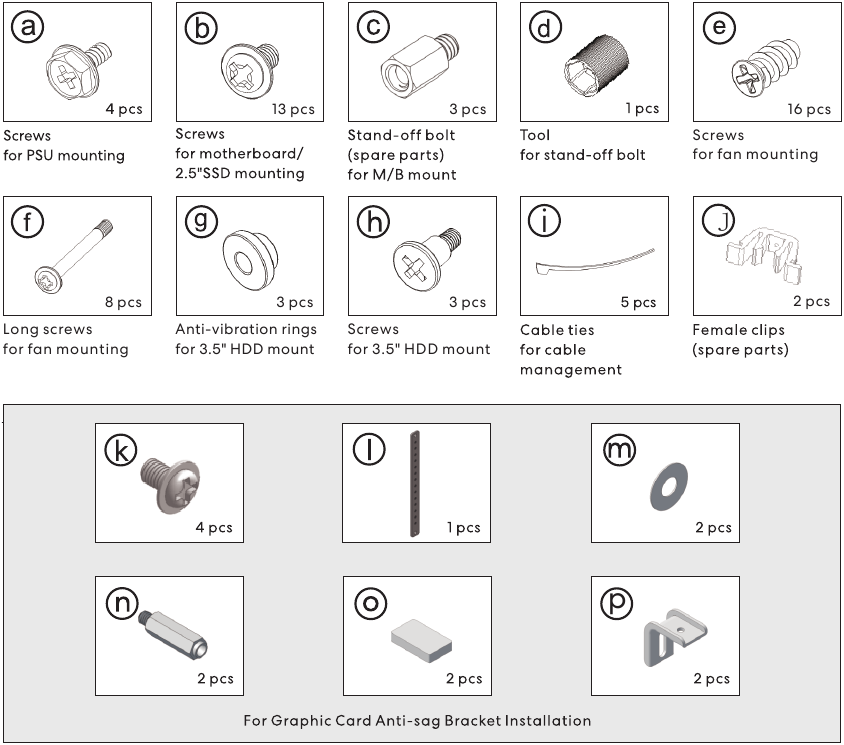

Lista del kit de accesorios incluidos

*La cantidad excedida corresponde a piezas de repuesto.

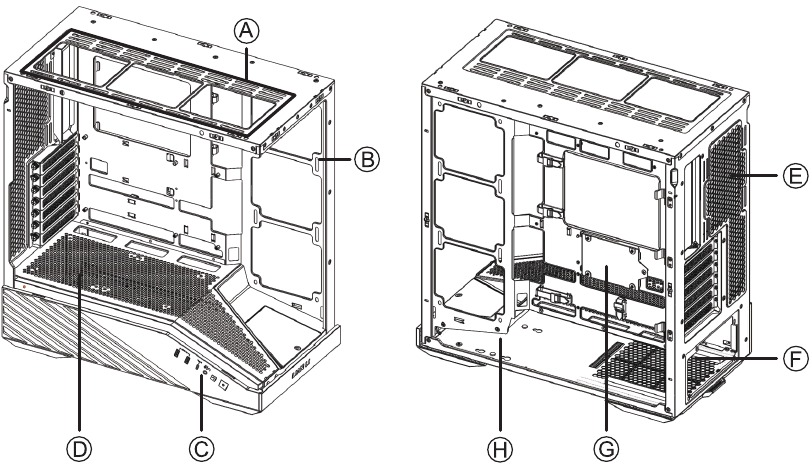

Descripción general del producto

	Admite 3 ventiladores de 120 mm o 2 ventiladores de 140 mm o 1 radiador de 360 mm o 1 radiador de 280 mm
	Admite 3 ventiladores de 120 mm
	Puertos de E/S: Botón de encendido, Botón de reinicio, 1 x HD Audio, 1 x USB 3.1 Type C, 2 x USB 3.0
	Admite 2 ventiladores de 120 mm
	Admite 1 ventilador de 120 mm o 1 ventilador de 140 mm
	Admite 1 fuente de alimentación ATX (filtro de polvo extraíble en la parte inferior)
	Admite 1 SSD de 2,5"
	Admite 1 HDD de 3,5"

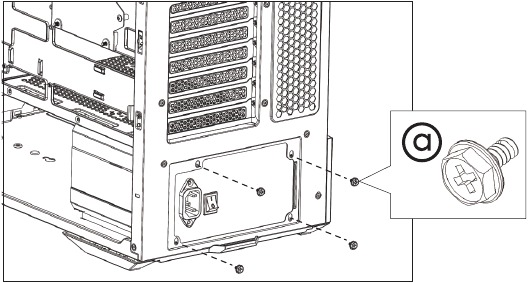

Instalación de la fuente de alimentación

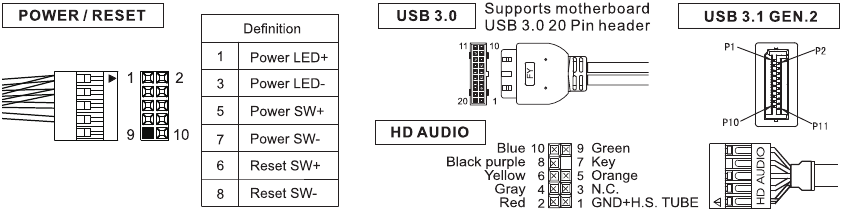

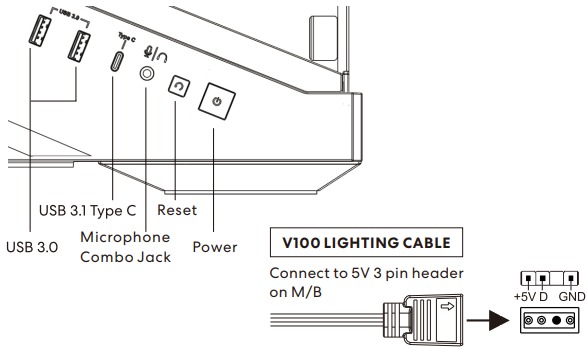

Función de los puertos de E/S y conexión de cables

No conecte el tipo incorrecto de conector LED. Si se conecta al conector de 12 V, se producirán daños permanentes.

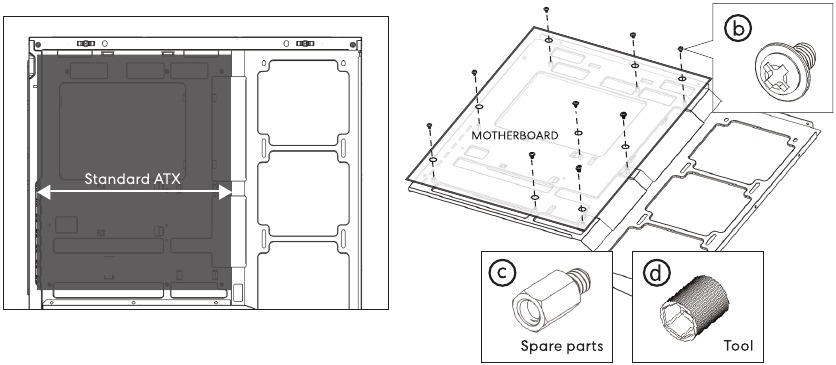

Instalación de la placa base

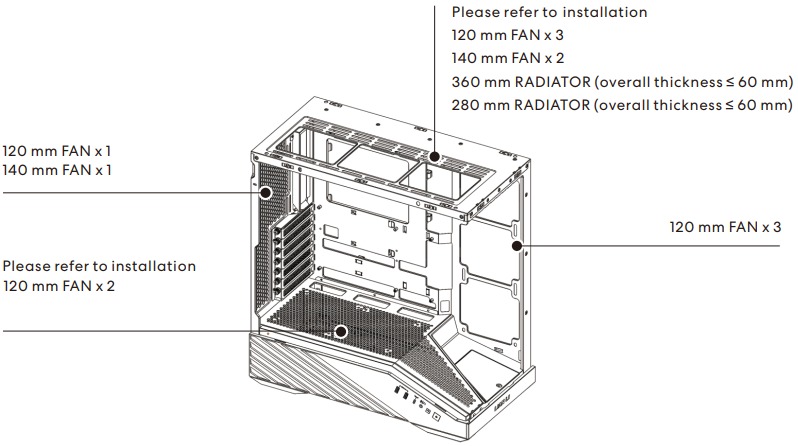

Radiador y soporte de refrigeración

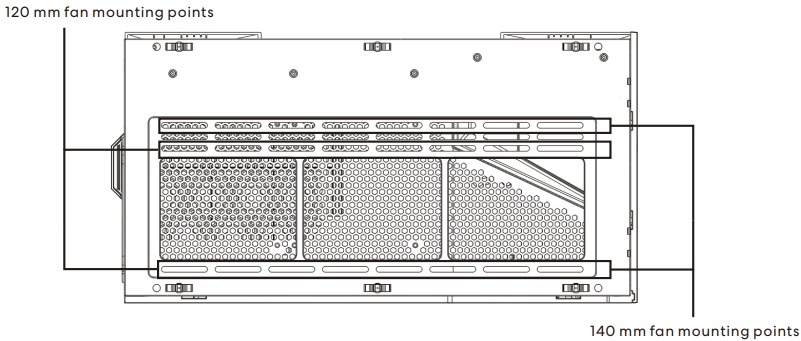

Instalación del ventilador superior

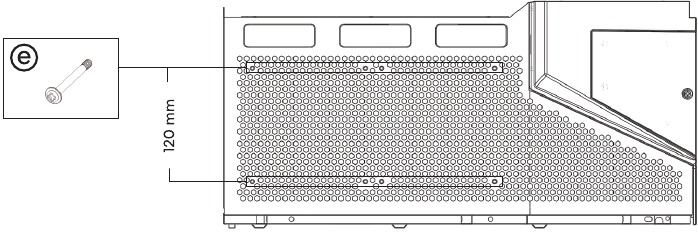

Instalación del ventilador de la cubierta de la fuente de alimentación

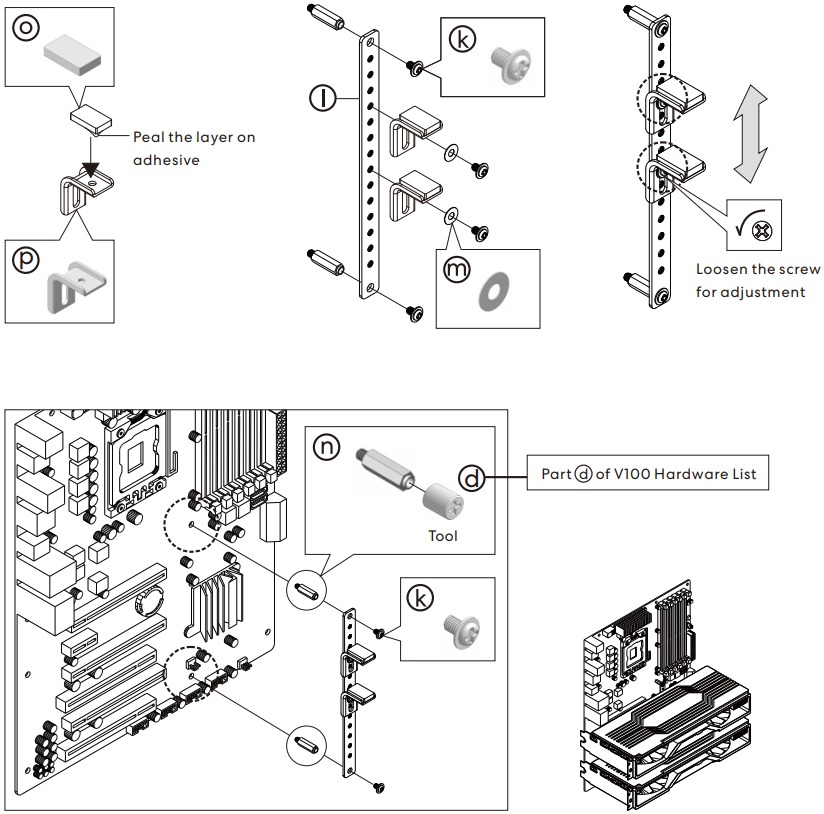

Instalación del soporte antisag de la tarjeta gráfica

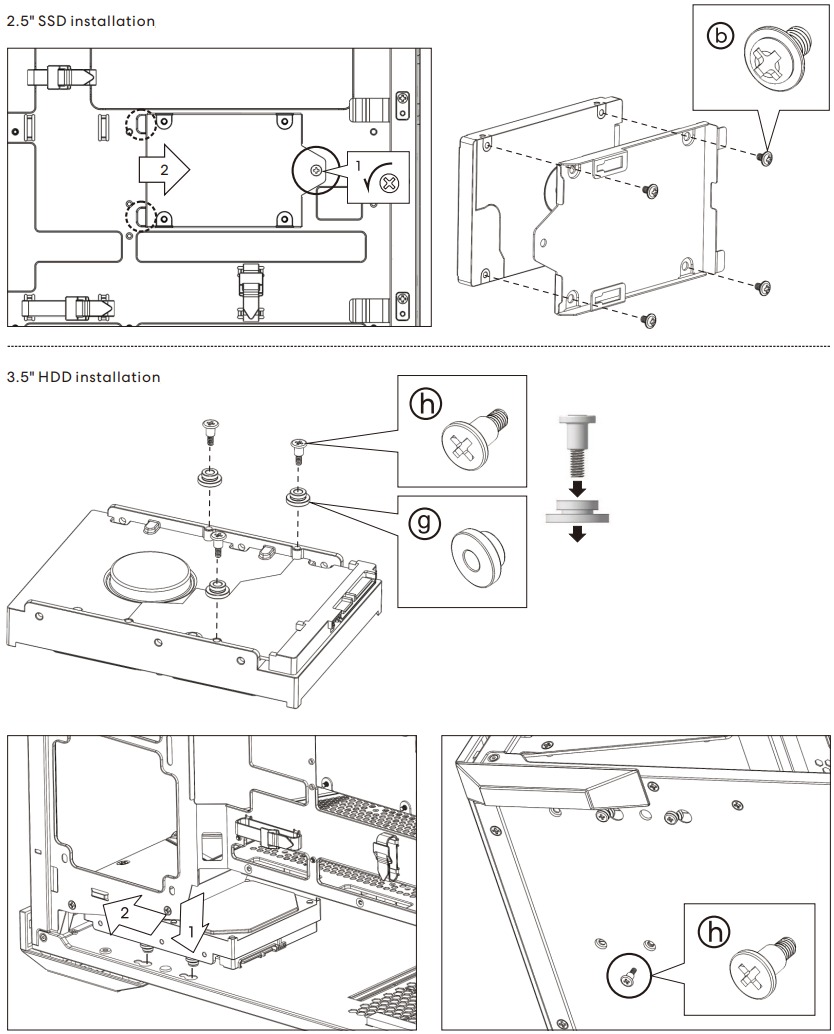

Instalación de la unidad

Tenga cuidado con la orientación de instalación de la almohadilla de goma

* La parte inferior del chasis permite asegurar los tornillos del disco duro para una mejor estabilidad

Espacio libre del hardware

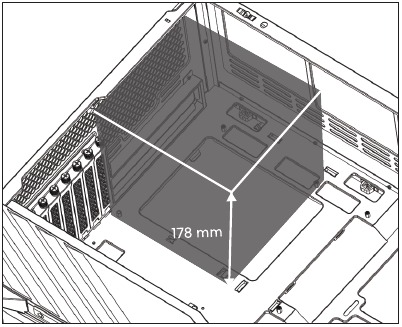

Espacio libre para la altura de la CPU

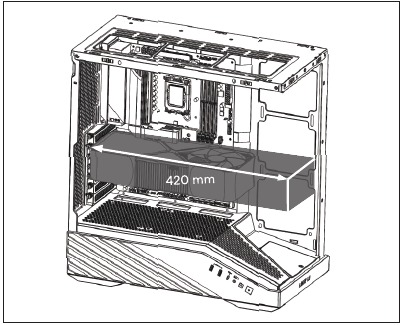

Espacio libre para la GPU

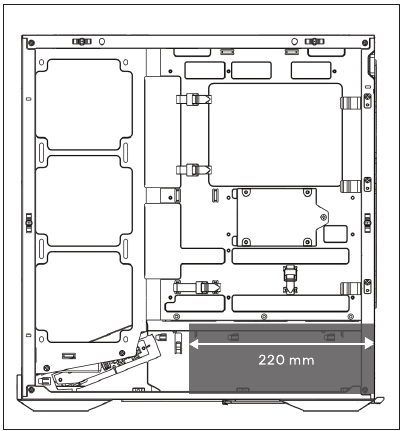

Espacio libre para la longitud de la fuente de alimentación

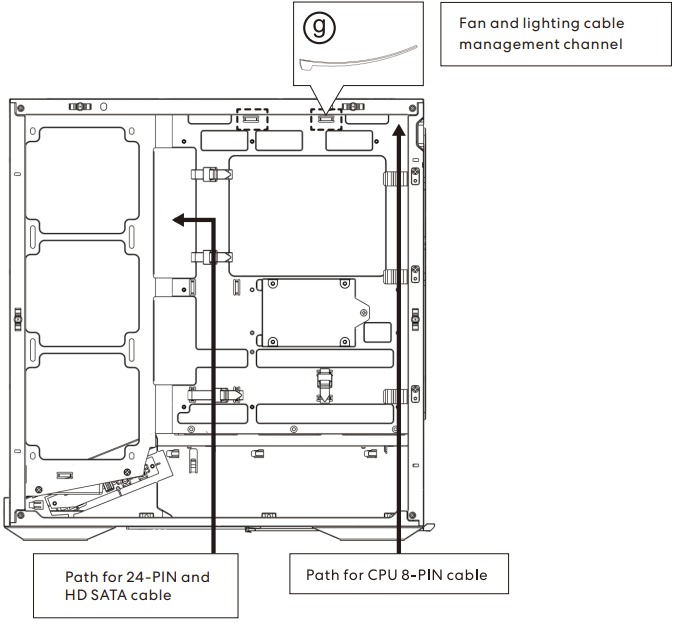

Organización de cables

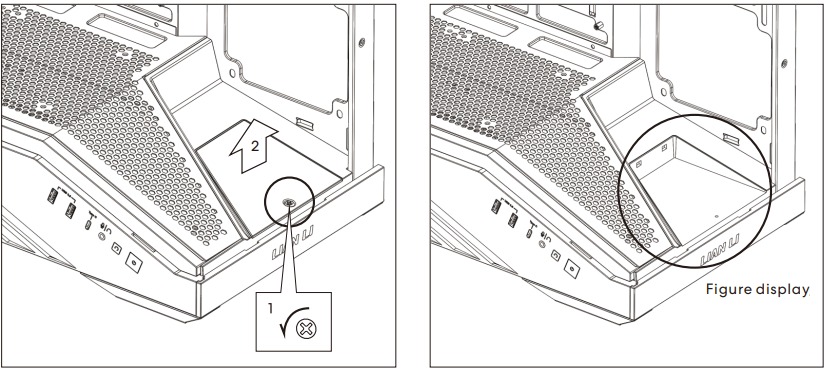

Utilización de la plataforma oculta

Instrucciones y advertencias de seguridad

Estas pautas de seguridad son esenciales para garantizar el uso y manejo adecuados de los componentes de la PC, incluidas las cajas de PC, los ventiladores, los refrigeradores AIO y las fuentes de alimentación. Siga estas instrucciones cuidadosamente para evitar accidentes, lesiones o daños al equipo.

1. Precauciones generales de seguridad
   Este producto no es adecuado para niños menores de 12 años. Siempre manipule los componentes con cuidado y siga las instrucciones proporcionadas.
2. Instrucciones de seguridad para cajas de PC
   Seguridad mecánica
   Siempre use guantes protectores durante el montaje o el mantenimiento de las cajas de PC para evitar lesiones o arañazos. No se pare, se siente ni se apoye en la caja de la PC. Evite colocar un peso excesivo en la caja de la PC, ya que puede dañar el marco o provocar fallos en el hardware.
   Prevención de la ventilación y el sobrecalentamiento
   Asegúrese de que las ranuras de ventilación de la caja de la PC no estén obstruidas por objetos, polvo o cables. Limpie regularmente los filtros y las rejillas de ventilación para mantener un flujo de aire adecuado. Evite colocar la PC en espacios confinados sin una ventilación adecuada.
3. Instrucciones de seguridad para ventiladores
   Instalación y mantenimiento
   Cuando trabaje con ventiladores o componentes con bordes afilados, tome precauciones para evitar cortes o abrasiones. Asegúrese de que los ventiladores estén apagados antes de manipularlos. Limpie regularmente las aspas del ventilador y las áreas circundantes para evitar la acumulación de polvo.
4. Instrucciones de seguridad para fuentes de alimentación (PSU)
   Seguridad eléctrica
   Utilice solo componentes compatibles y certificados para evitar incompatibilidades o fallos eléctricos.
   Asegúrese de que la conexión a tierra sea adecuada para evitar descargas estáticas o descargas eléctricas.
   Desconecte el sistema de la fuente de alimentación antes de instalar o quitar componentes.
   Utilice protectores contra sobretensiones o dispositivos UPS para proteger los componentes de las fluctuaciones de energía.
5. Instrucciones de seguridad para refrigeradores AIO
   Seguridad de la refrigeración líquida
   Compruebe cuidadosamente la integridad de los tubos y los sellos de los refrigeradores AIO para evitar fugas.
   Evite doblar o torcer excesivamente los tubos de refrigerante durante la instalación. Inspeccione regularmente el sistema de refrigeración para detectar el desgaste.
6. Seguridad ambiental
   Mantenga todos los componentes de la PC alejados de líquidos, humedad y ambientes húmedos.
   Evite exponer los componentes a temperaturas extremas o a la luz solar directa.
7. Consejos de mantenimiento y manipulación
   Compruebe periódicamente los tornillos y los soportes para asegurarse de que todos los componentes permanezcan seguros.
   Utilice correas o alfombrillas antiestáticas para las muñecas cuando manipule piezas sensibles para evitar descargas electrostáticas (ESD).
8. Recordatorio importante
   Para una manipulación segura de estos productos, consulte siempre este manual antes de usarlo. Guárdelo para futuras consultas.
   El uso indebido o el incumplimiento de estas instrucciones puede anular las garantías o provocar fallos en el hardware.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Lian Li Vector V100
