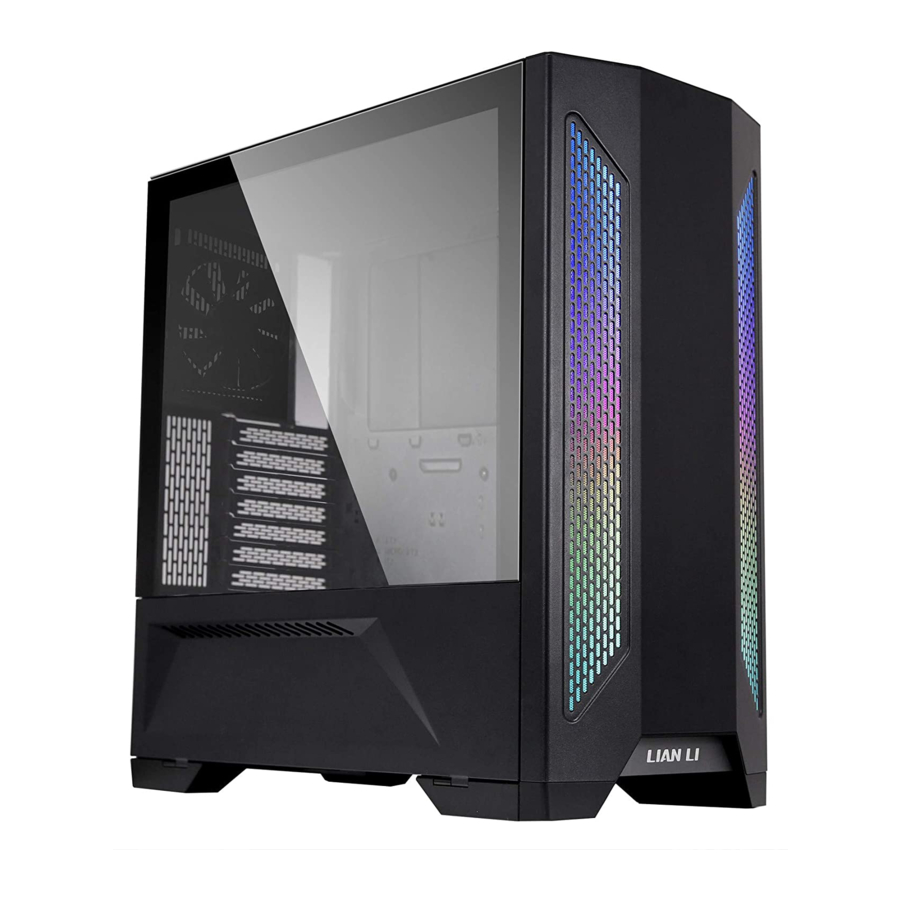

Lian-Li LANCOOL II Manual

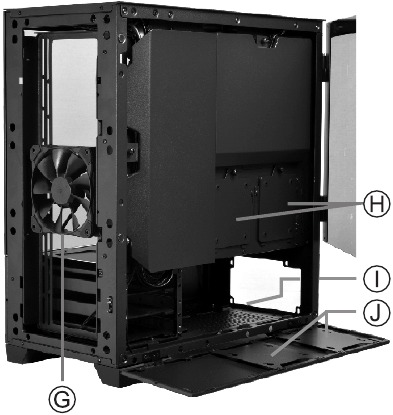

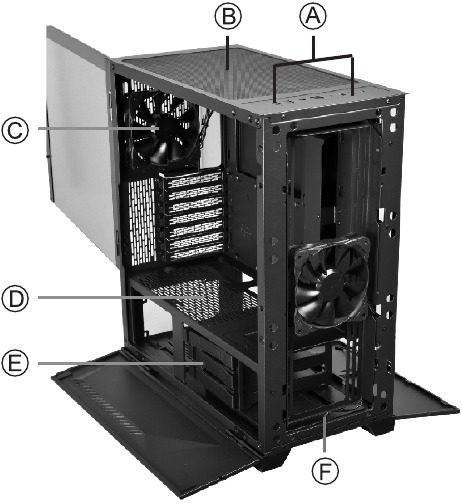

Case components

1. IO ports: 1 x AUDIO / Microphone Combo Jack, 2 x USB 3.0, 1 x USB 3.1 Type C (Optional) Power Button (Botón de encendido), Reset Button (Botón de reinicio)
2. 120 mm fan x 1, Supporting 120 mm fan x 2 or 140 mm fan x 2 or 120 mm radiator x 1, or 240 mm radiator x 1, Removable dust filter (Filtro de polvo extraíble)
3. 120 mm fan x 1
4. Supporting 120 mm fan x 2
5. Removable HDD tray: Supporting 3.5" HDD x 3 or 2.5" SSD x 3 (Bandeja de HDD extraíble: soporta 3.5" HDD x 3 o 2.5" SSD x 3)
6. Removable fan tray: Supporting 120 mm fan x 3 or 140 mm fan x 2 or 360 mm radiator x 1 or 280 mm radiator x 1 (Bandeja de ventilador extraíble: soporta ventilador de 120 mm x 3 o ventilador de 140 mm x 2 o radiador de 360 mm x 1 o radiador de 280 mm x 1)
7. 120 mm fan x 1 (Removable dust filter in front panel) (Ventilador de 120 mm x 1 (filtro de polvo extraíble en el panel frontal))
8. Removable HDD tray: Supporting 2.5" SSD x 2 (Bandeja de HDD extraíble: soporta 2.5" SSD x 2)
9. PSU tray: Supporting ATX PSU x 1 (Removable dust filter in bottom) (Bandeja de PSU: soporta ATX PSU x 1 (filtro de polvo extraíble en la parte inferior))
10. Removable HDD tray: Supporting 2.5" SSD x 2 (Bandeja de HDD extraíble: soporta 2.5" SSD x 2)

Hardware list

1. Screws for mother board and 2.5" SSD mount

2. Screws for PSU mounting

3. Screws for 3.5" HDD mount

4. Cable ties for cable management

5. Screws / Anti-vibration rings for 2.5" SSD mount

6. Tool for Stand off bolt

7. Screws for 120 mm fan

8. Velcro for cable management


Exceeded quantity are spare parts. (La cantidad excedida son piezas de repuesto.)

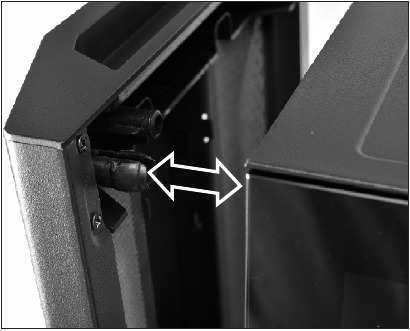

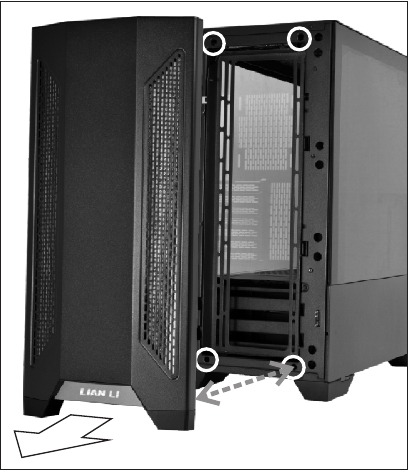

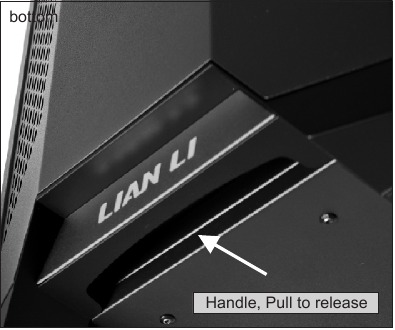

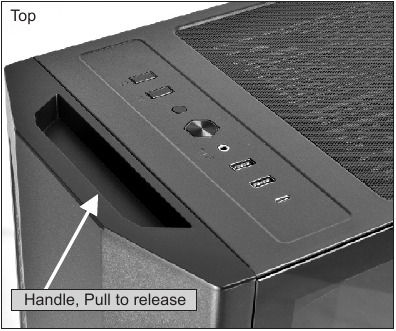

Remove front panel (Retirar el panel frontal)

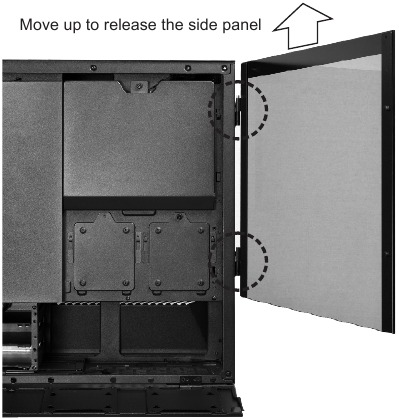

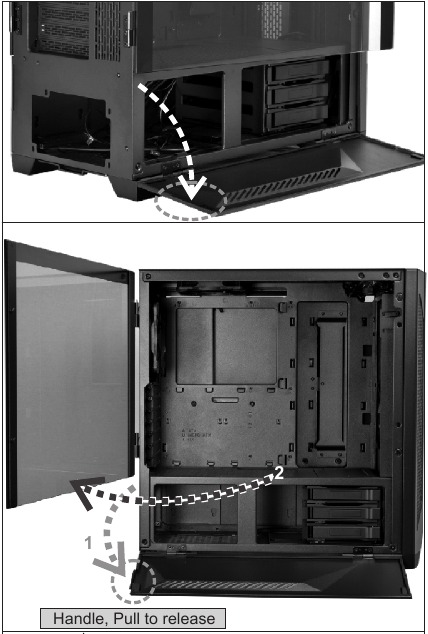

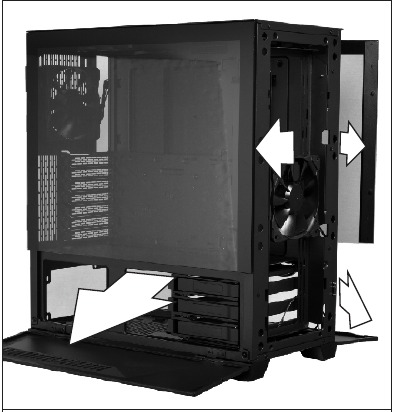

Remove the side panel (Retirar el panel lateral)

First remove the front panel and then open the side panels. (Primero retire el panel frontal y luego abra los paneles laterales.)

Without removing the front panel. (Sin quitar el panel frontal.)

Attention: (Atención:)
Peel off the protective film (Retirar la película protectora)

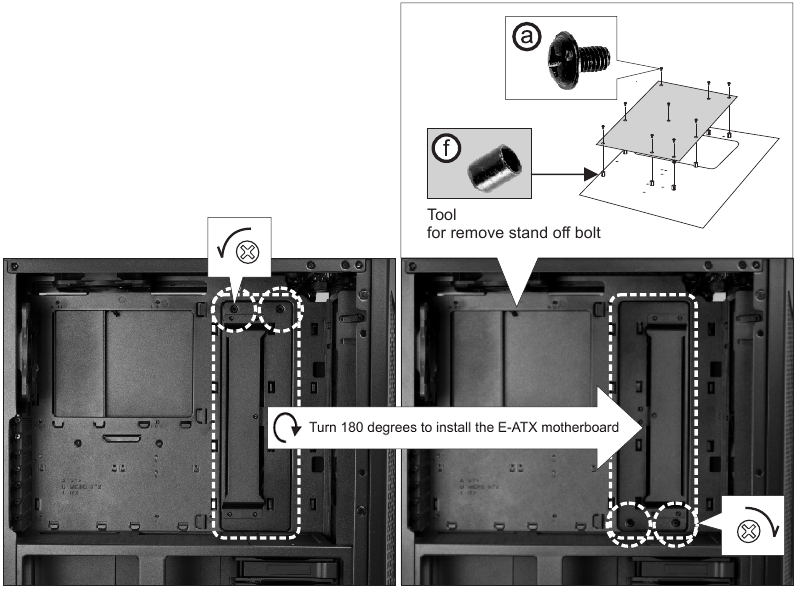

Motherboard installation (Instalación de la placa base)

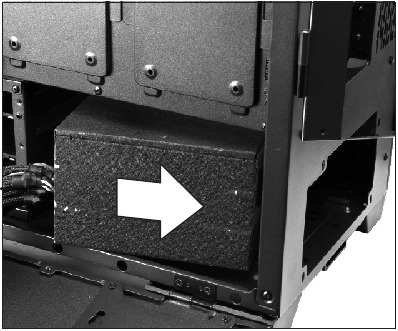

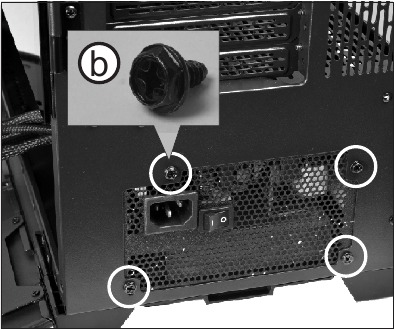

PSU installation (Instalación de la PSU)

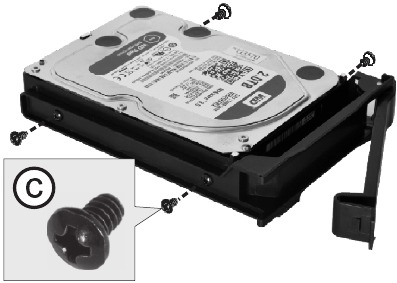

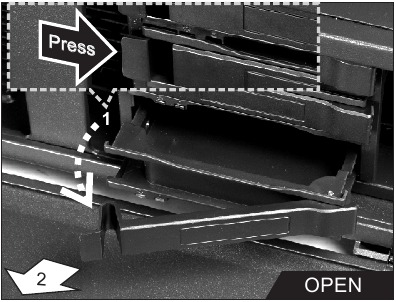

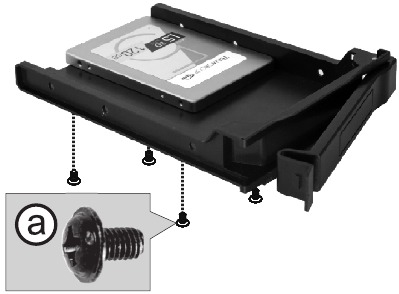

2.5"SSD / 3.5"HDD installation (Instalación de 2.5"SSD / 3.5"HDD)

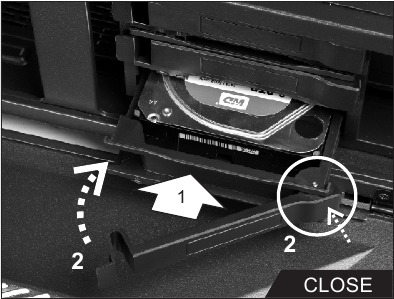

The HDD tray needs to be pushed in before closing the handle. (La bandeja del HDD debe insertarse antes de cerrar el asa.)

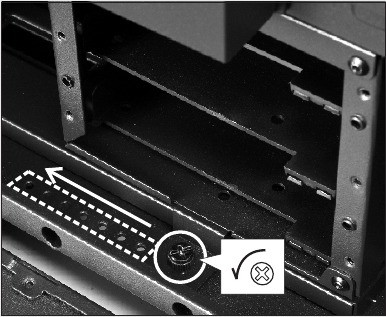

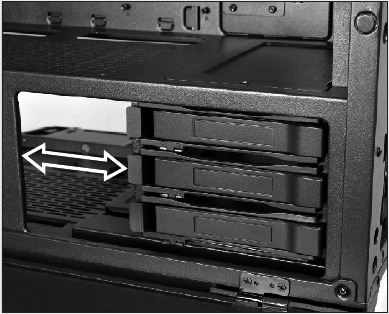

Note: HDD rack position can be adjusted (Nota: La posición del rack HDD se puede ajustar)

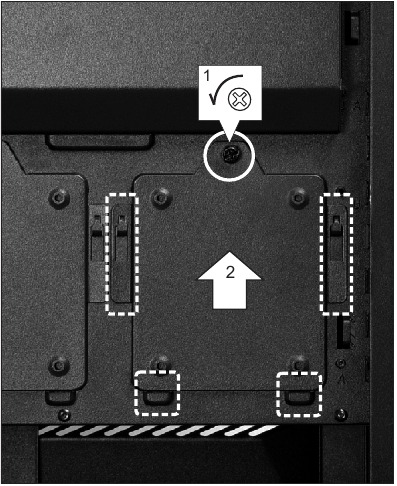

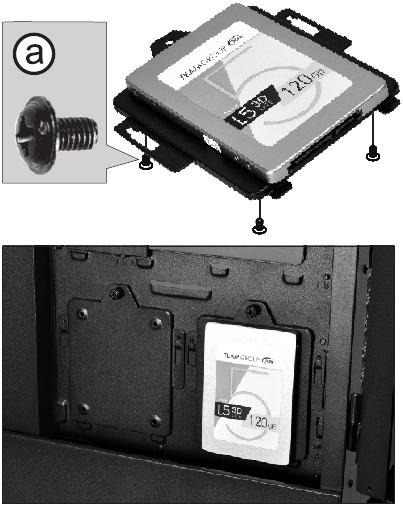

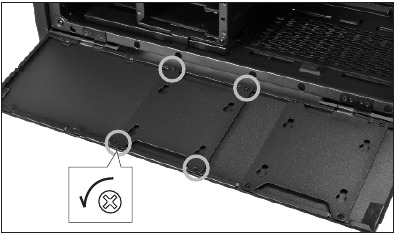

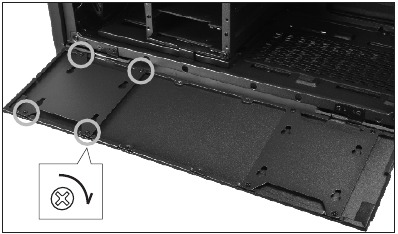

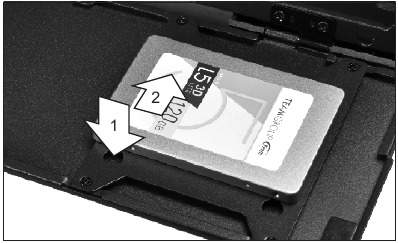

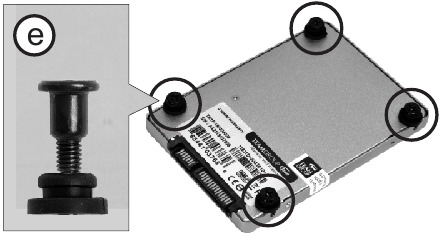

2.5"SSD installation (Instalación de 2.5"SSD)

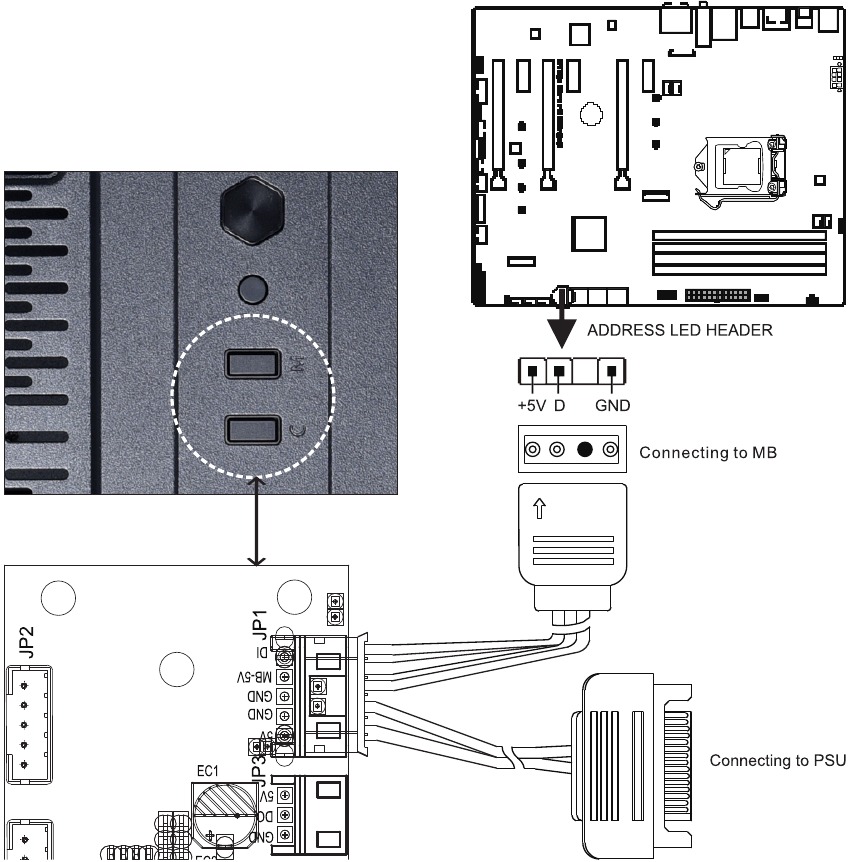

Instalación del control LED

Guía de instalación de cables

Función de los puertos I/O

HD AUDIO

USB 3.0

Supports motherboard USB 3.0 20 Pin header

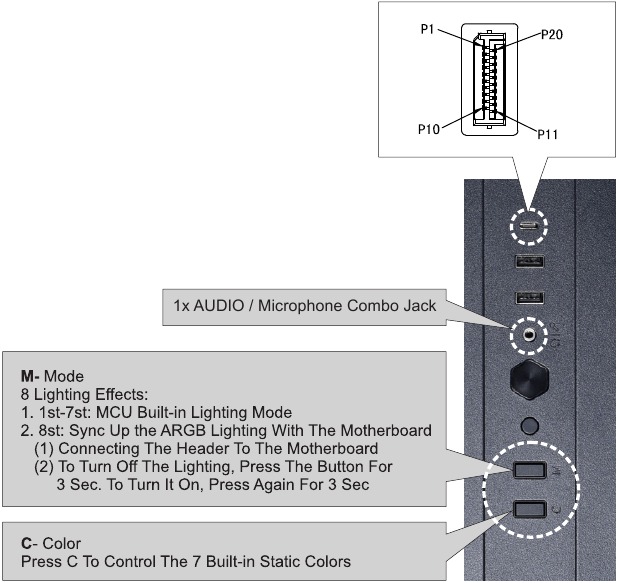

USB 3.1 GEN.2 (Opcional)

M-Mode
8 Lighting Effects:
1. 1st-7st: MCU Built-in Lighting Mode
2. 8st: Sync Up the ARGB Lighting With The Motherboard
(1) Connecting The Header To The Motherboard
(2) To Turn Off The Lighting, Press The Button For 3 Sec. To Turn It On, Press Again For 3 Sec

C-Color
Press C To Control The 7 Built-in Static Colors

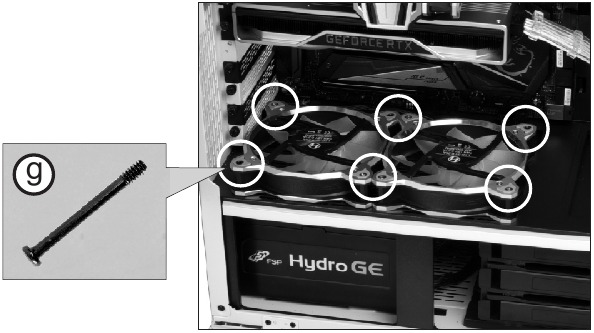

Instalación de ventilador de 120 mm

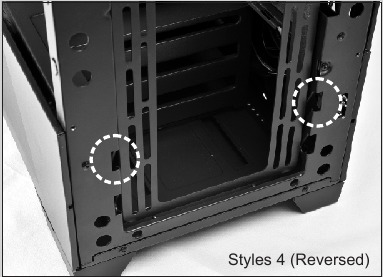

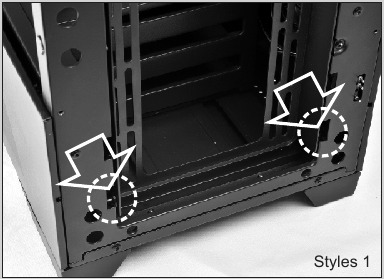

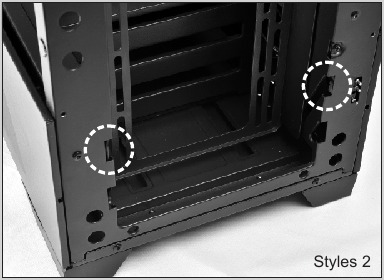

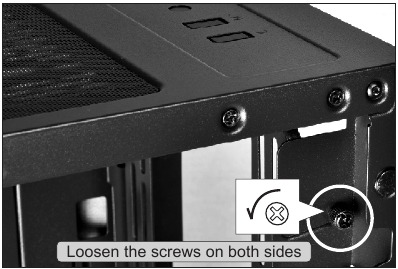

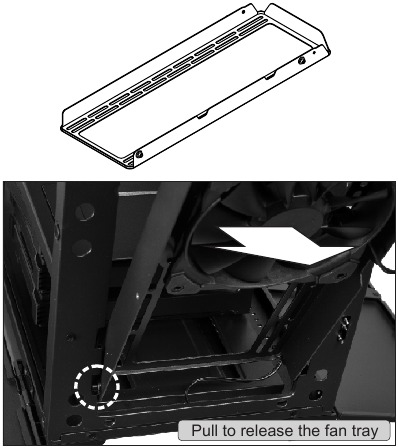

Retirar la bandeja del ventilador

Attention (Atención):

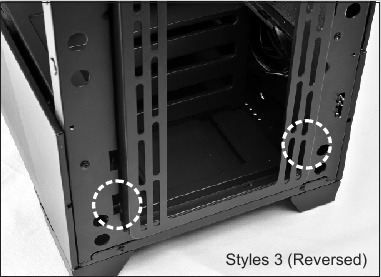

The fan tray can be reversed and has four styles

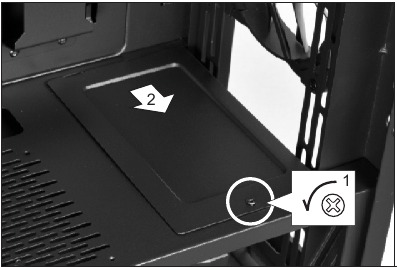

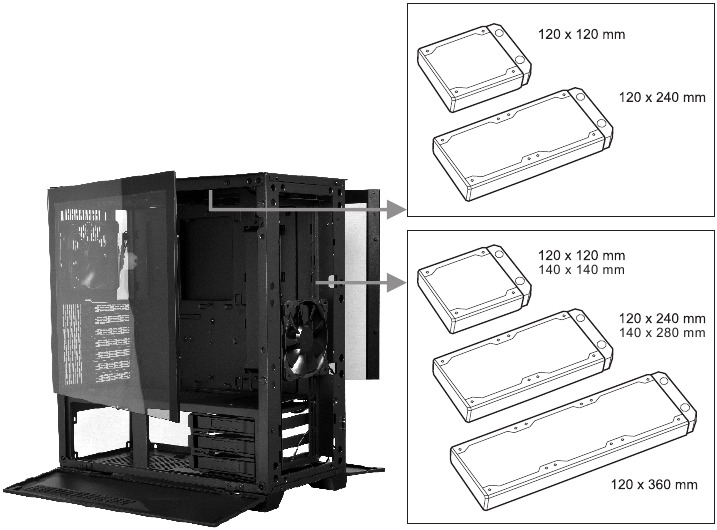

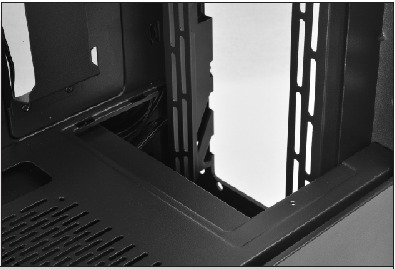

Soporte para radiador y refrigeración

Remove the cover to install the 360 mm radiator

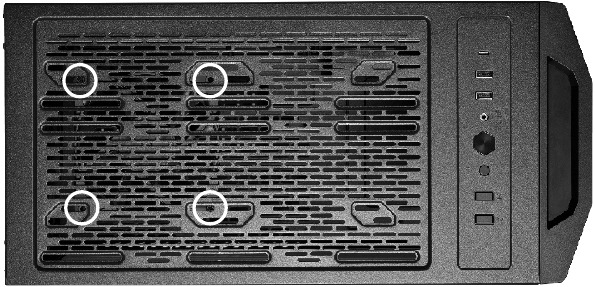

El ventilador está instalado en el centro de la cubierta superior

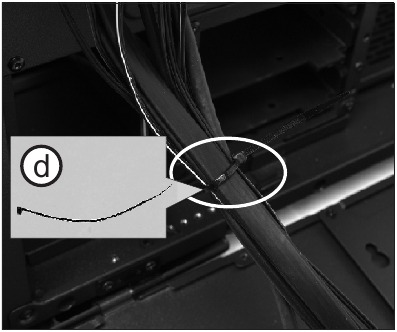

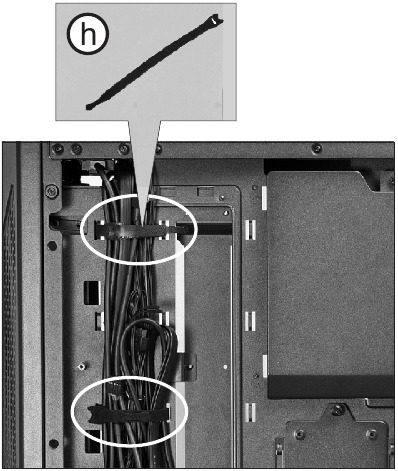

Gestión de cables

Retirar los filtros magnéticos antipolvo

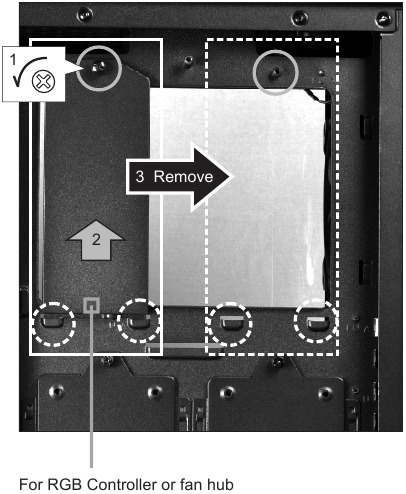

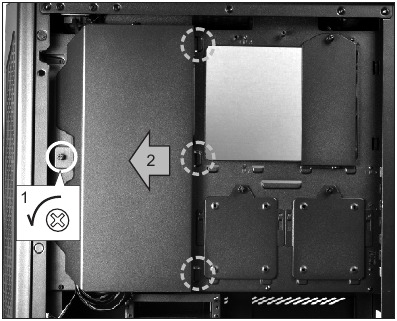

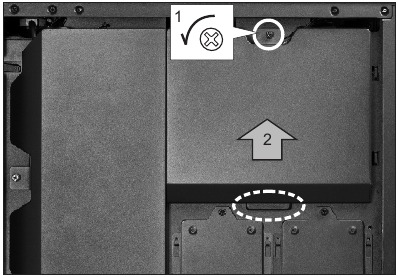

Retirar la cubierta

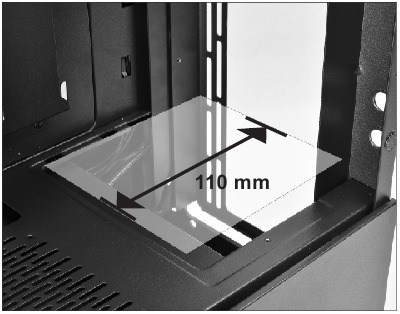

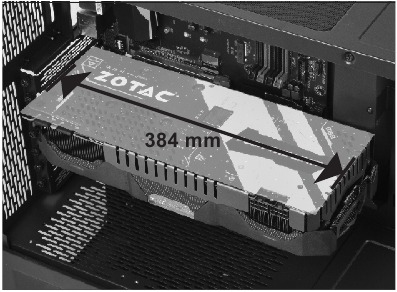

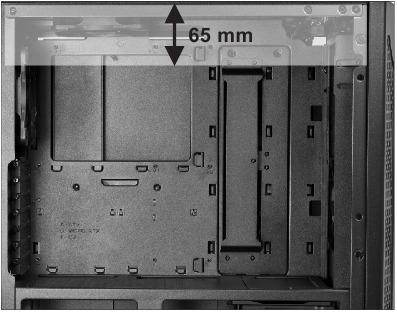

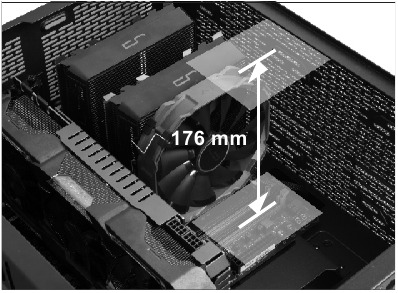

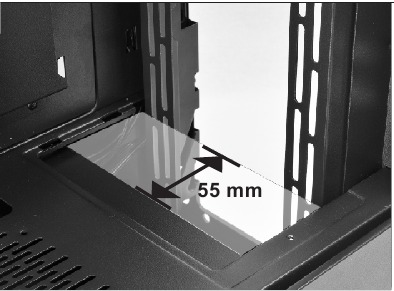

Espacio libre del hardware

• CPU air cooler
• GPU

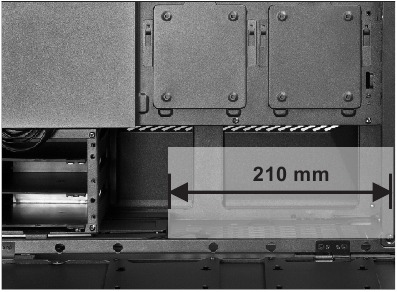

• PSU
• Radiator clearance

Kits opcionales

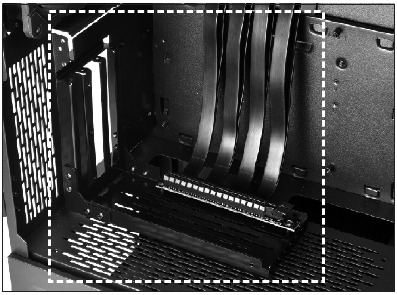

LANCOOL II - 1X Vertical GPU kit

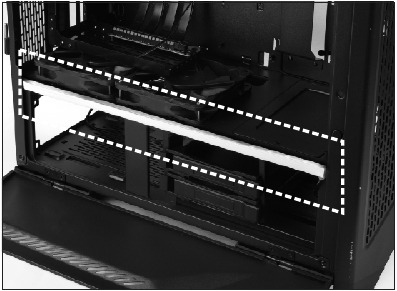

LANCOOL II - 2X Side Diffused LEDs strip

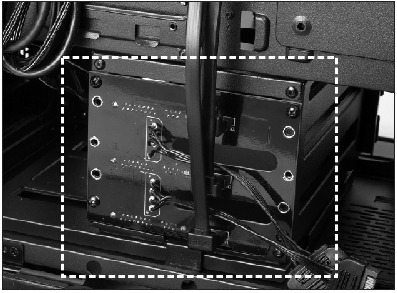

LANCOOL II - 3X Hot swappable back plate

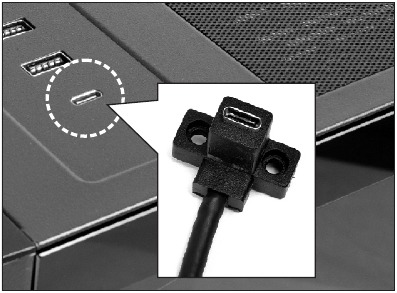

LANCOOL II - 4X 3.1 type C cable

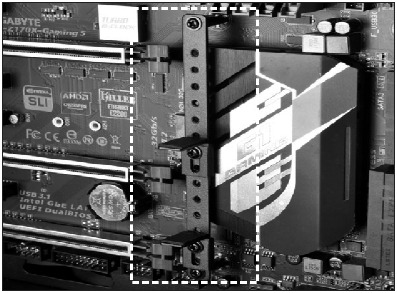

GB-001X Graphic card anti-sag bracket
