Manual del KEF KF92

Introducción

El aparato con construcción de CLASE I deberá conectarse a una toma de corriente MAINS con una conexión de puesta a tierra de protección.

Estamos seguros de que su KF92 le proporcionará un sonido fiable y de alto rendimiento durante muchos años. Lea este manual completamente antes de intentar cualquier conexión al KF92.

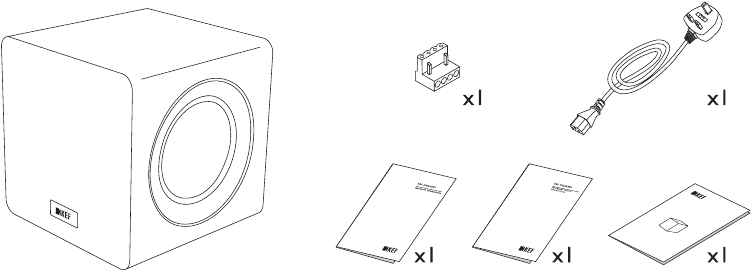

Dentro de la caja

El contenido varía según la región.

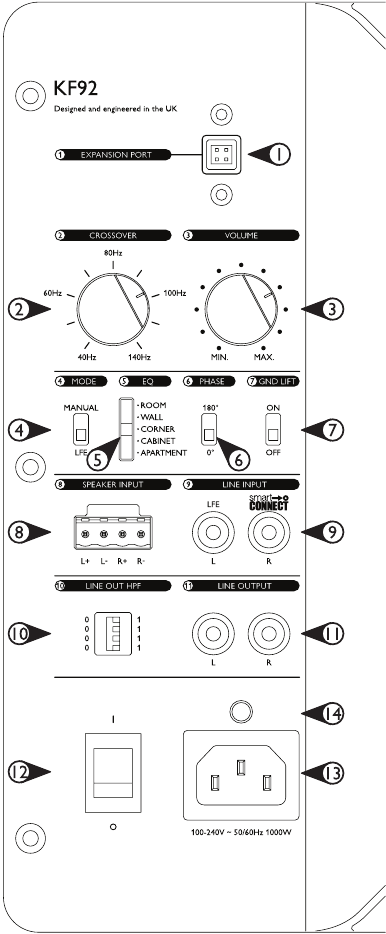

Controles y tomas

1. Puerto de expansión
2. Control de frecuencia de cruce
3. Control de volumen
4. Modo
5. EQ
6. Control de fase
7. Elevación de tierra
8. Bloque de entrada de alto nivel (altavoz)
9. Entrada de conexión inteligente LFE/Line in
10. Frecuencia de paso alto (HPF) de salida de línea
11. Salida de línea
12. Encendido/apagado
13. Entrada de alimentación de CA
14. Luz indicadora de alimentación

Colocación

El KF92 dispara lateralmente, por lo tanto, debe haber un espacio libre mínimo de 77 mm (3") entre los altavoces y cualquier pared.

El sonido de baja frecuencia puede viajar a través de las paredes y escucharse en las habitaciones contiguas. Para evitar molestar a los vecinos, configure el EQ en "APARTMENT MODE" (MODO APARTAMENTO) para reducir el nivel de las frecuencias muy bajas.

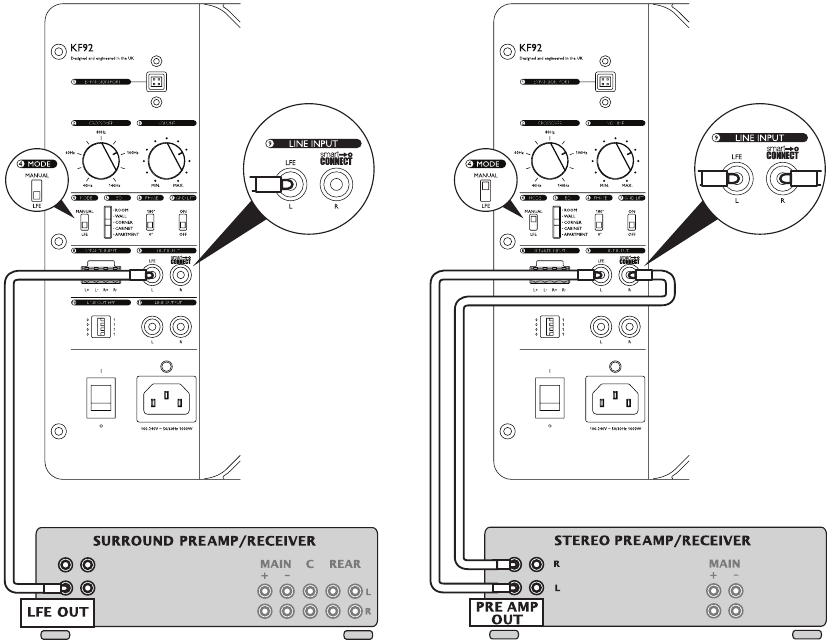

Conexión a LINE INPUT desde un preamplificador o receptor

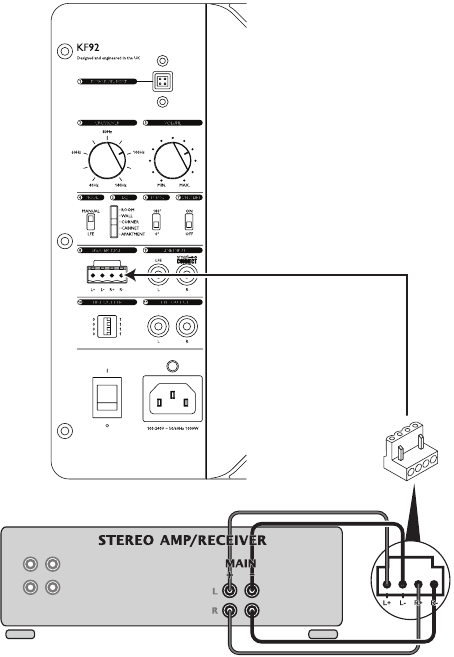

Conexión a SPEAKER INPUT desde un amplificador o receptor estéreo

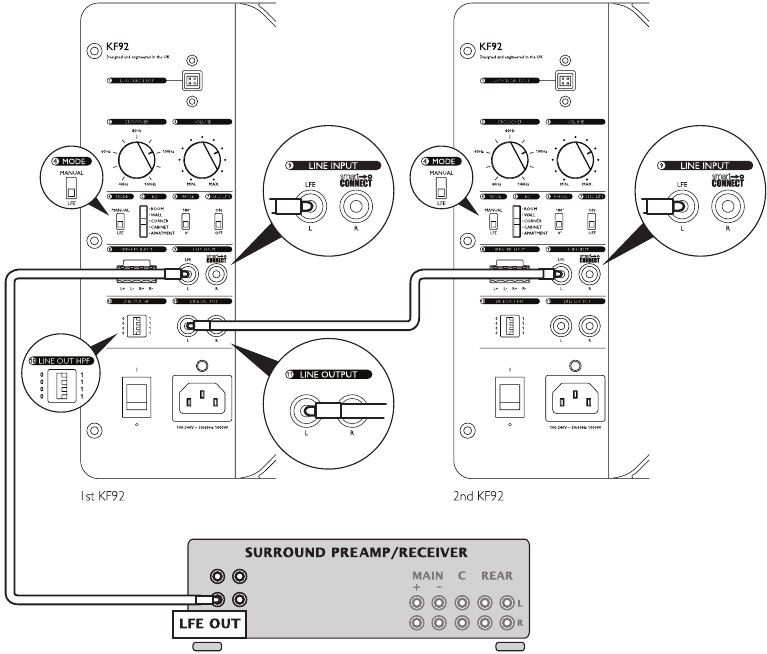

Conexión LFE a 2 subwoofers

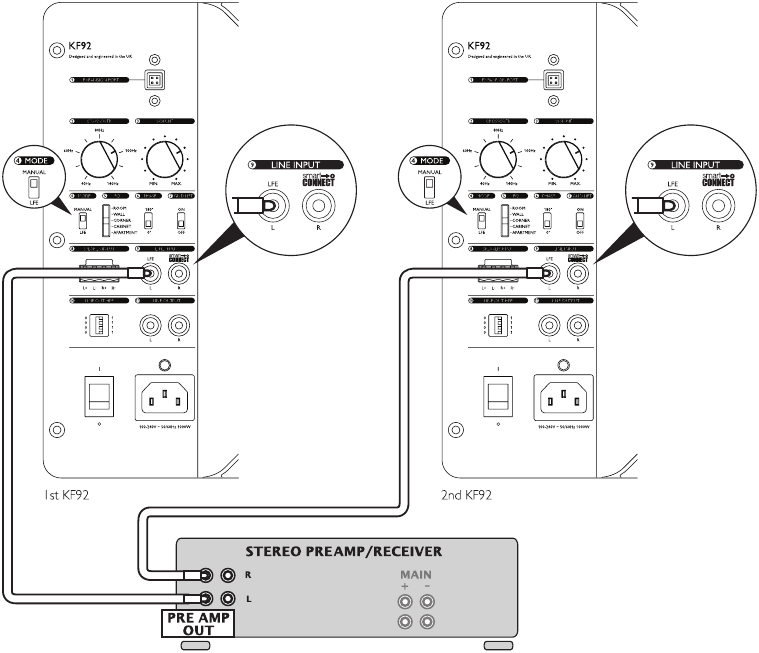

Conexión estéreo a 2 subwoofers

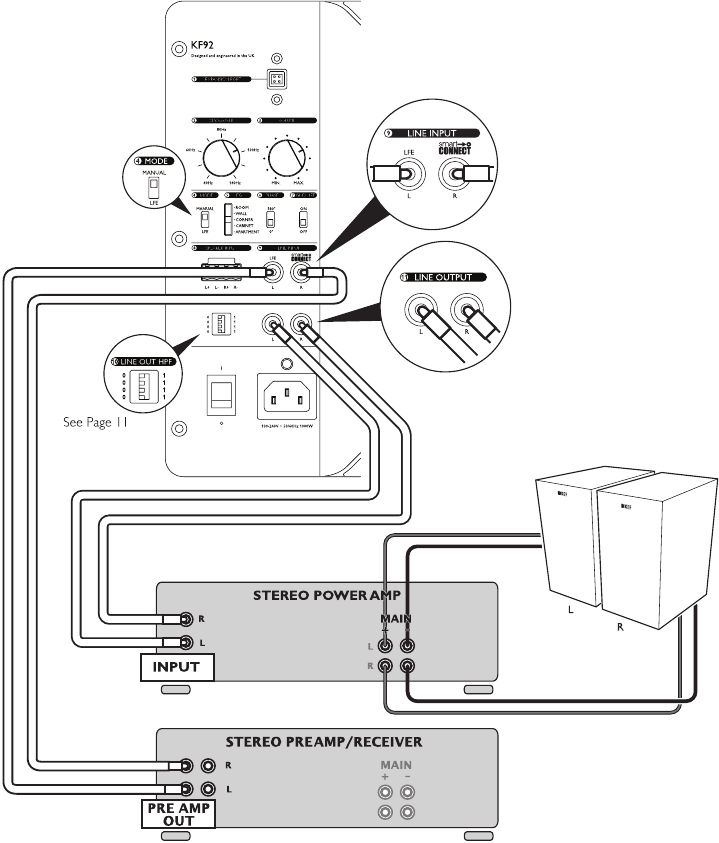

Conexión a altavoces pequeños en un sistema de música estéreo

Puede utilizar la frecuencia de paso alto (HPF) de LINE OUT del KF92 para que la respuesta de frecuencia del KF92 coincida con la de los altavoces.

1. Conecte el amplificador para los altavoces a la LINE OUTPUT
2. Ajuste la frecuencia de paso alto a través de LINE OUT HPF para optimizar el rendimiento de los altavoces. Consulte la configuración de frecuencia en la tabla.

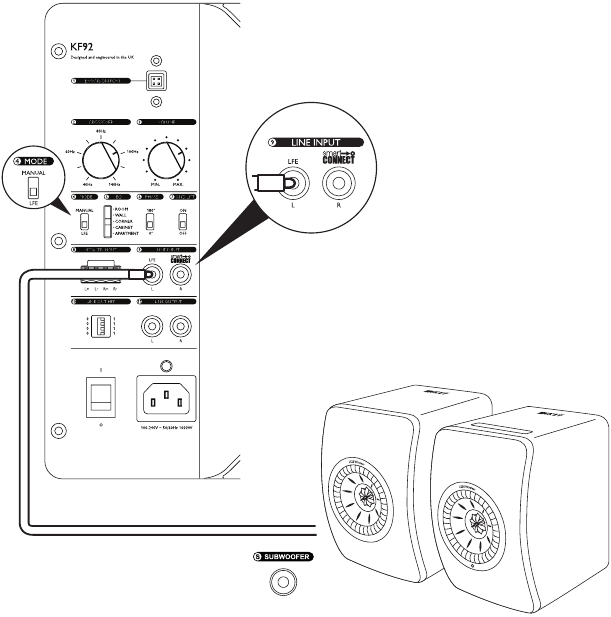

Conexión a LINE INPUT desde LSX / LS50W / LS50W II

Cuando lo utilice con LSX / LS50W / LS50W II, configure MODE en LFE y utilice su aplicación KEF respectiva para configurar las frecuencias de paso alto y bajo.

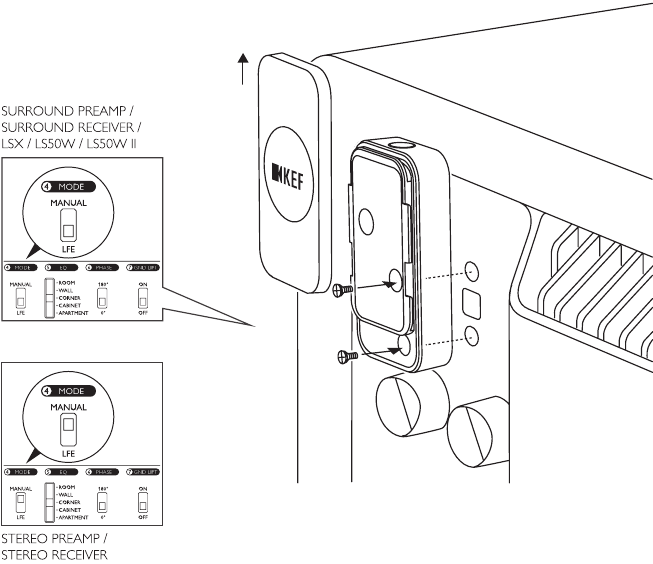

Conexión al kit adaptador de subwoofer inalámbrico KWI (accesorio opcional)

Consulte la configuración detallada en el manual de usuario de KWI.

Controles

Control de frecuencia de cruce y modo
El control de frecuencia de cruce cambia la frecuencia de corte superior del subwoofer. Su rango efectivo es de 40 Hz a 140 Hz a una velocidad de 24 dB por octava. El control de frecuencia debe ajustarse para lograr la integración más suave entre los altavoces principales/satélite y el subwoofer. La rotación en el sentido de las agujas del reloj aumentará la frecuencia de corte y la rotación en el sentido contrario a las agujas del reloj disminuirá la frecuencia de corte.

1. Cruce ideal: respuesta plana.
2. Punto de cruce demasiado bajo: causa una caída en la respuesta combinada.
3. Punto de cruce demasiado alto: causa una joroba en la respuesta combinada.

Si su receptor/preamplificador no tiene un cruce de subwoofer

1. Configure el botón "Mode" (Modo) en MANUAL.
2. Comience con el cruce en el subwoofer a 80 Hz y ajuste hacia arriba o hacia abajo hasta que encuentre la mejor coincidencia con sus altavoces.

Si su amplificador/receptor/preamplificador AV tiene un cruce de subwoofer

1. Configure el botón "Mode" (Modo) en LFE
2. Comience con el cruce en el amplificador/receptor/preamplificador AV a 80 Hz y ajuste hacia arriba o hacia abajo hasta que encuentre la mejor coincidencia con sus altavoces.

Control de volumen
El control de volumen ajusta el nivel de salida del subwoofer en relación con el nivel de salida del altavoz satélite o AV. Gire en el sentido de las agujas del reloj para aumentar el nivel de salida o en el sentido contrario a las agujas del reloj para disminuir el nivel de salida.

Control de fase
El control de fase normalmente se establecerá en 0°, pero a veces se puede lograr un mayor nivel de salida en la posición de 180°, particularmente cuando el subwoofer está lejos de los altavoces satélite.

Elevación de tierra
Si escucha ruido relacionado con la tierra, asegúrese de que su sistema esté correctamente conectado a tierra y de que todas las líneas de antena, satélite o CATV estén correctamente conectadas a tierra. Si el ruido continúa, configure el botón "GND LIFT" (ELEVACIÓN DE GND) en "ON" (ENCENDIDO) para reducir o eliminar cualquier ruido de tierra restante

Especificaciones

KEF se reserva el derecho, de acuerdo con la investigación y el desarrollo continuos, de modificar o cambiar las especificaciones. E&OE.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del KEF KF92
