Klipsch HERITAGE, Manual del Crossover Activo

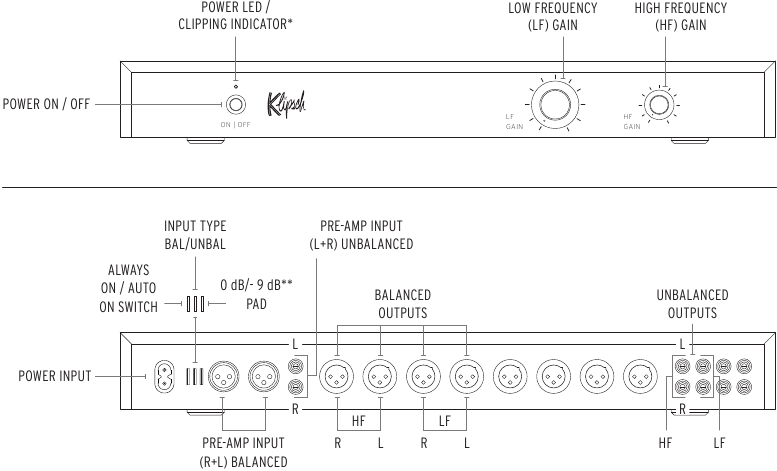

CROSSOVER ACTIVO
*El LED de encendido parpadeará en amarillo cada vez que se produzca un recorte/sobreexcitación.
**Cuando utilice una conexión no balanceada (RCA), si la señal de su preamplificador está causando un recorte consistente, ajuste el interruptor de atenuación a -9 dB para compensar.
CÓDIGOS DE COLOR DEL LED DE ENCENDIDO
| BLANCO (Parpadeando) | Encendiendo |
| BLANCO | Encendido |
| AMARILLO | Recorte |
| ROJO | En espera* |
| APAGADO | Apagado |
Tenga en cuenta que el crossover solo permanecerá en modo de espera durante aproximadamente 15-25 segundos. La unidad se apagará después de este período.
CROSSOVER ACTIVO (ENTRADA)
Si utiliza una conexión XLR, ajuste el interruptor "INPUT TYPE" (tipo de entrada) a "BAL" (balanceado).
Si utiliza una conexión RCA, ajuste el interruptor "INPUT TYPE" (tipo de entrada) a "UNBAL" (no balanceado).
*Cuando utilice una conexión no balanceada (RCA), si la señal de su preamplificador está causando un recorte consistente, ajuste el interruptor de atenuación a -9 dB para compensar.
Tenga en cuenta que el EQ/DSP en el crossover está activo tanto si utiliza conexiones balanceadas como no balanceadas.

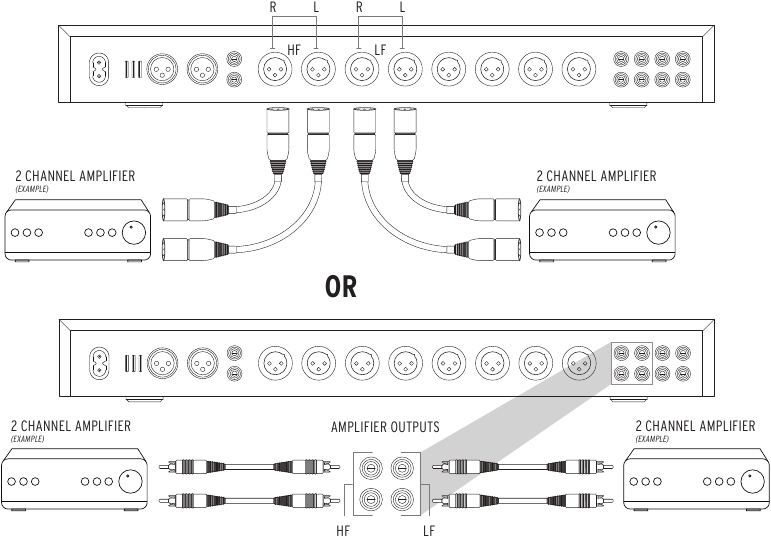

CROSSOVER ACTIVO (SALIDA)
Si su configuración lo requiere, también puede mezclar y combinar conexiones RCA/XLR. Por ejemplo, puede utilizar conexiones XLR para el HF y, a continuación, utilizar conexiones RCA para el LF, o viceversa.
ESTE ALTAVOZ SOLO SE PUEDE CONECTAR A TRAVÉS DE UNA CONFIGURACIÓN BIAMPLIFICADA. DEBIDO A ESTO, NECESITARÁ UN AMPLIFICADOR CON AL MENOS 4 CANALES DE POTENCIA, O 2 AMPLIFICADORES SEPARADOS CON AL MENOS 2 CANALES EN CADA UNO.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
- LEA estas instrucciones.
- CONSERVE estas instrucciones.
- PRESTE ATENCIÓN a todas las advertencias.
- SIGA todas las instrucciones.
- NO utilice este aparato cerca del agua.
- LIMPIE ÚNICAMENTE con un paño seco.
- NO bloquee ninguna abertura de ventilación. Instale de acuerdo con las instrucciones del fabricante.
- NO instale cerca de fuentes de calor como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos amplificadores) que produzcan calor.
- UTILICE ÚNICAMENTE los accesorios especificados por el fabricante.
![]()
UTILICE únicamente con un carro, soporte, trípode, ménsula o mesa especificados por el fabricante o vendidos con el aparato. Cuando se utiliza un carro, tenga cuidado al mover la combinación de carro/aparato para evitar lesiones por vuelco.- SOLICITE que todo el servicio lo realice personal de servicio cualificado. Se requiere servicio cuando el aparato ha sido dañado de alguna manera, como el cable de alimentación o el enchufe está dañado, se ha derramado líquido o han caído objetos dentro del aparato, el aparato ha sido expuesto a la lluvia o la humedad, no funciona normalmente o se ha caído.
Este símbolo indica que hay instrucciones importantes de funcionamiento y mantenimiento en la documentación que acompaña a esta unidad.
Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia o la humedad.
No hay piezas reparables por el usuario en el interior. Solicite que todo el servicio lo realice personal de servicio cualificado.
INSPECCIÓN
¡Queremos que su nuevo sistema de altavoces se vea tan bien como cuando salió de fábrica! Por favor, compruebe rápidamente si hay algún daño de tránsito. Desembale cuidadosamente su nuevo sistema de altavoces y verifique los componentes con la lista de embalaje. En circunstancias extremas, los artículos pueden haber sufrido daños durante el transporte. Si se descubre algún daño, notifique al servicio de entrega y al distribuidor donde se compró el sistema. Haga una solicitud de inspección y siga sus instrucciones para la evaluación. Asegúrese de conservar la caja de envío original del producto.
ACERCA DE SU COMPRA DE KLIPSCH
Después de leer este manual y conectar su sistema, escuchará el resultado de más de 70 años de ingeniería rigurosa e investigación y desarrollo líderes en su clase. Al igual que todos los productos Klipsch, sus altavoces cuentan con la tecnología Klipsch Horn-loaded: el diseño guía para el primer Klipschorn® desarrollado en 1946 y para cada producto Klipsch que le ha seguido. La carga de bocina permite que sus altavoces ofrezcan una sensibilidad muy alta, un rango dinámico amplio, una baja distorsión, una dispersión controlada y una respuesta de frecuencia plana. Esto se traduce en una potencia, detalle y dinámica inigualables, los sellos distintivos de "The Klipsch Sound". Nuevamente, gracias por elegir Klipsch y esperamos que sus altavoces le den vida a su música y películas durante muchos años.
