Manual de COSWHEEL CT20S

ADVERTENCIA IMPORTANTE

• Este manual incluye información importante sobre el rendimiento de seguridad e información de servicio. Asegúrese de haber leído el siguiente contenido de advertencia antes de utilizar nuestro producto por primera vez.
• Si presta su bicicleta eléctrica a otras personas, pídales que lean este manual, ya que podría ayudar a disminuir el riesgo de accidentes.
• Por favor, use un casco adecuado y seguro antes de montar, use ropa con rayas fluorescentes y reflectantes cuando monte por la noche. No exceda el límite de velocidad, es una de las principales causas de accidentes de tráfico, debemos cumplir con las normas de tráfico, no debemos exceder el límite de velocidad.

• No toque el orificio de carga de la bicicleta ni lo toque con metal, de lo contrario, el accidente será causado por el cortocircuito transitorio de la corriente.
• El arranque desde cero, el frenado frecuente, la conducción contra el viento, el transporte de personas o cualquier cosa, la presión de aire insuficiente en los neumáticos, todo esto utilizará mucha energía eléctrica y, por lo tanto, reducirá el kilometraje de autonomía. Si desea el mejor kilometraje de autonomía, haga lo siguiente.

1. utilice el modo de asistencia;
2. bajo la premisa de la seguridad, no frene con frecuencia ni utilice el arranque desde cero;
3. No sobrecargue;
4. Antes de montar, compruebe la presión del neumático y proporcione suficiente presión.

• Nuestra Ebike debe evitar la exposición prolongada al sol o la lluvia, evitar el almacenamiento en lugares con alta temperatura o gas corrosivo, para evitar que las piezas de galvanoplastia y la superficie de la pintura sufran corrosión química y daños en las piezas eléctricas, lo que provocaría fallos operativos y accidentes.
• Es posible que su negocio de seguros actual no cubra la situación que pueda encontrar al montar en una bicicleta eléctrica, póngase en contacto con su compañía de seguros o corredor de seguros para obtener la consulta pertinente.

• Si utiliza nuestra ebike en su país, consulte las leyes y reglamentos locales. Por ejemplo, en China, para montar en una bicicleta eléctrica debe tener 16 años.
• Las bicicletas son vehículos con cierto factor de riesgo, asegúrese de cumplir con las normas de tráfico. Al mismo tiempo, cuando frene de emergencia, frene primero la rueda trasera y luego la rueda delantera, cuando la velocidad de la bicicleta sea demasiado rápida, existe el peligro de volcar si frena la rueda delantera repentinamente, por favor, conduzca con cuidado.

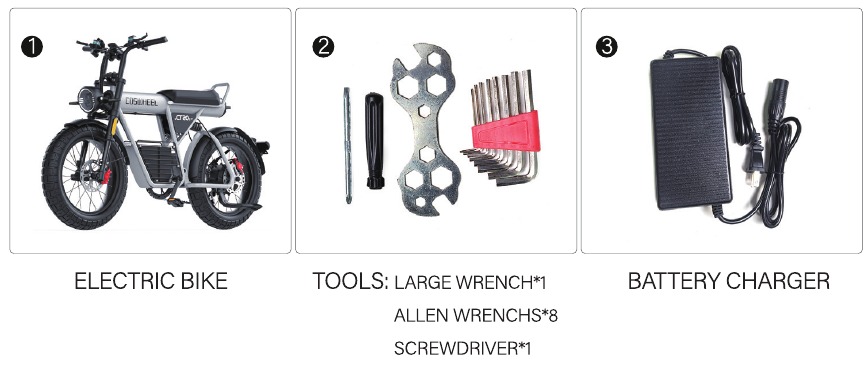

DESEMBALAJE Y ESPECIFICACIONES DEL PRODUCTO

Retire todo el material de embalaje y, a continuación, inspeccione cada artículo para comprobar si se han producido daños accidentales durante el envío. Debería encontrar cada uno de estos elementos en su caja:

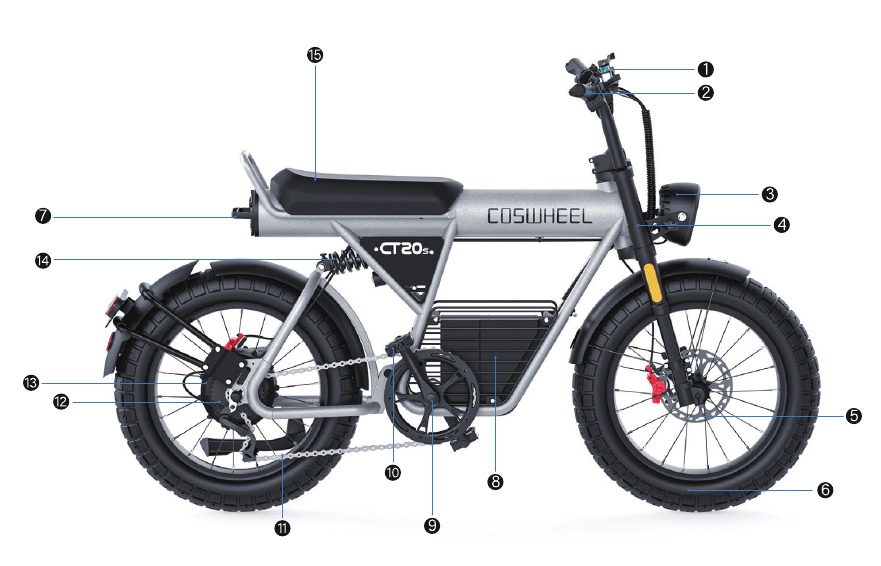

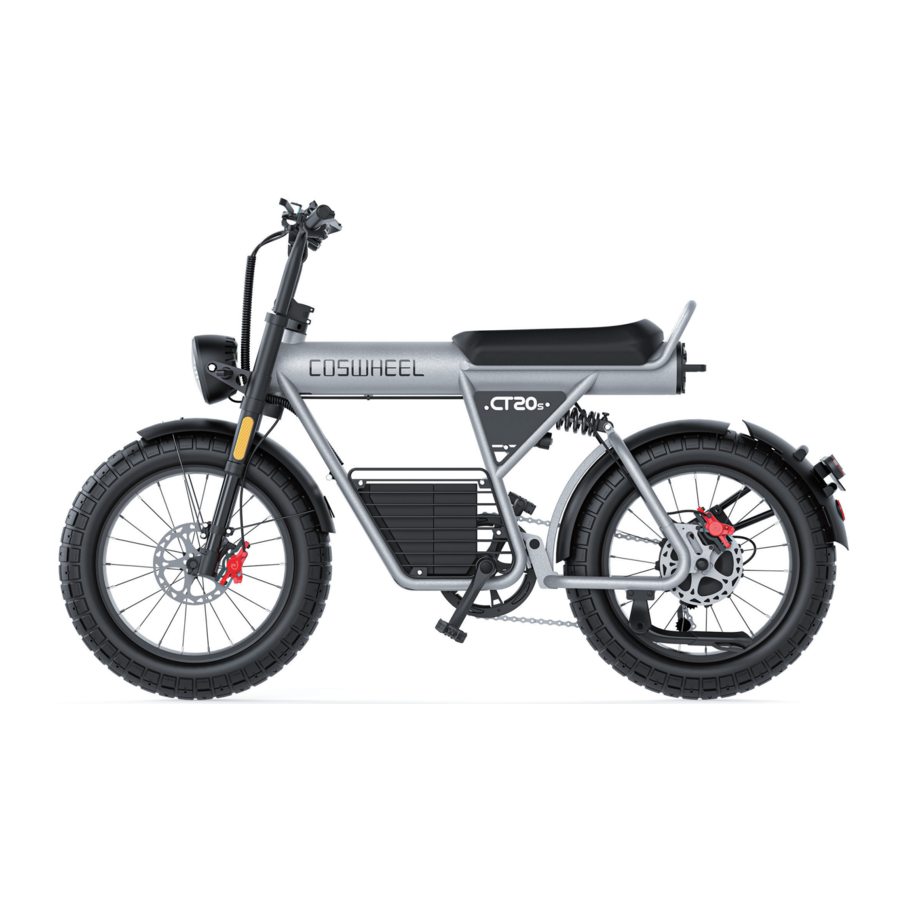

COMPONENTES DEL PRODUCTO

1. Pantalla
2. Manillar
3. Luz LED delantera
4. Horquilla de suspensión
5. Freno de disco
6. Neumático
7. Batería

8. Controladores
9. Bielas
10. Pedal
11. Cadena
12. Volante
13. Motor
14. Suspensión
15. Sillín

MÉTODO DE MONTAJE

Ajuste del manillar y la potencia

Retire primero estos 4 tornillos

Inserte el manillar en la posición de ajuste y cubra el pestillo

Dirección de fijación Apriete los tornillos

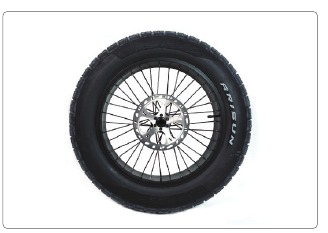

Instalación de la rueda delantera

Palanca de liberación rápida de accesorios

Neumático de 20X50 pulgadas

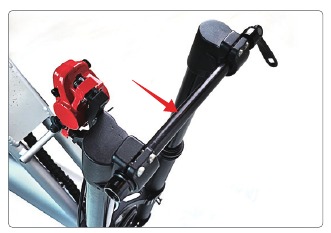

Retire primero la palanca de liberación rápida

Coloque el neumático en la ranura de la horquilla

Inserción de la palanca de liberación rápida

Apriete la tapa de rosca en el otro extremo de la palanca de liberación rápida

Bloquee la manija de liberación rápida para completar la instalación de la rueda delantera

Montaje de los intermitentes

Retire estos dos tornillos.

Alinee los orificios de los tornillos de los intermitentes Inserte los tornillos y apriete

Lo mismo para la otra mitad Instalación completa.

Montaje del faro

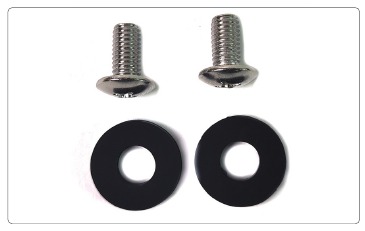

Accesorios de tornillo

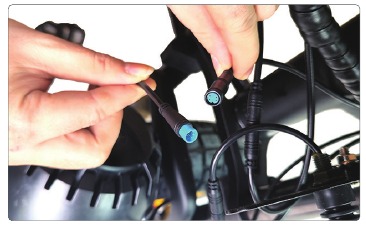

Conecte el cable de alimentación del faro

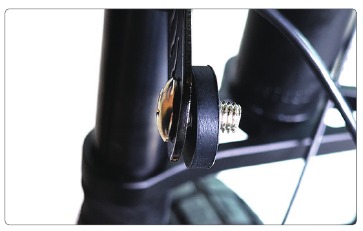

Sujete los accesorios de tornillo a las horquillas

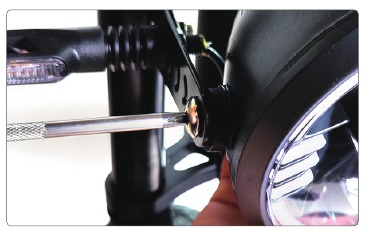

Fije la luz al tornillo y apriételo

Montaje del pedal

Prepárese para pedalear a izquierda y derecha

El pedal "L" se instala en un lado de la cadena, y "R" es opuesto a la cadena

Apriete el pedal de la izquierda "R" en sentido contrario a las agujas del reloj

Apriete el pedal derecho "L" en el sentido de las agujas del reloj

Instalación del guardabarros delantero

Deslice los clips de ala en una pata de la horquilla

Instale los tornillos y apriételos

Instalación completa

El método de extracción de la batería

Apague la alimentación

Gire la llave en sentido contrario a las agujas del reloj para desbloquear el bloqueo de la batería

A continuación, tire de ella hacia atrás para extraer la batería

INSTRUCCIONES DEL PRODUCTO

Método de carga

Retire la fuente de alimentación

Enchufe el cable de alimentación

Encienda la alimentación

La luz roja indica que la batería se está cargando, la luz verde está llena

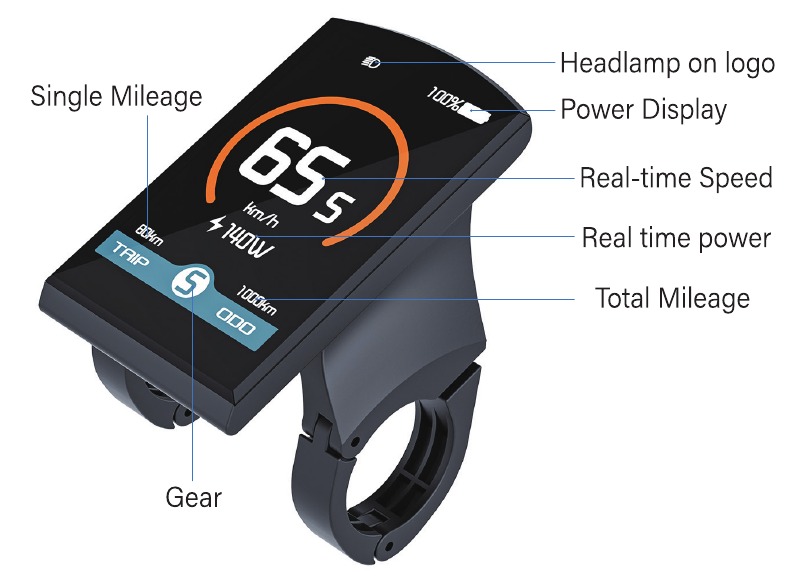

Pantalla LCD (instrucciones funcionales)

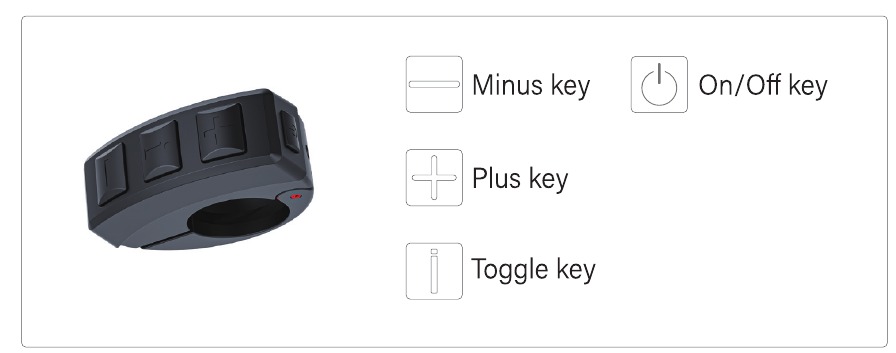

Funciones
El medidor CT20S ofrece una variedad de características para satisfacer sus necesidades de ciclismo, incluyendo:

• Pantalla inteligente de energía eléctrica
• Visualización de marchas
• Indicador de potencia del motor
• Visualización de la velocidad (incluyendo la velocidad en tiempo real, la velocidad máxima, la velocidad media)
• Visualización del kilometraje (incluyendo el kilometraje único y el kilometraje total)
• Control y visualización del empuje asistido
• Indicación de crucero
• Control y visualización de resaltado
• Visualización del código de error
• Indicador de conexión USB
• Indicador de conexión Bluetooth
• Múltiples ajustes de parámetros (tales como: diámetro de la rueda, límite de velocidad, ajuste de la potencia de la batería y ajuste de parámetros de asistencia, etc.)

Encendido/apagado
Después de pulsar prolongadamente el botón de encendido/apagado el medidor empieza a funcionar y a encender la potencia de trabajo del controlador En el estado de encendido, pulse prolongadamente el botón de encendido/apagado para apagar la alimentación. En el estado de apagado, el medidor ya no utiliza la energía de la batería, y la corriente de fuga del medidor es inferior a 1uA. Si la bicicleta eléctrica no se utiliza durante más de 10 minutos, el medidor se apagará automáticamente

Modo de empuje asistido
Mantenga pulsado el botón y, después de 2 segundos, la bicicleta eléctrica entrará en el estado de modo de empuje asistido eléctrico. La bicicleta eléctrica viaja a una velocidad inferior a 6 kilómetros por hora. Al mismo tiempo, la pantalla muestra Suelte el botón , la bicicleta eléctrica detendrá la salida de energía inmediatamente y volverá al estado anterior al modo de empuje asistido (Precauciones: El modo de empuje asistido sólo puede utilizarse cuando el usuario está empujando la bicicleta eléctrica. No lo utilice mientras conduce.)

Control de los faros
Pulse brevemente el botón , haga que el controlador encienda los faros, atenúe la luz de fondo del instrumento, y la pantalla muestre , pulse brevemente el botón de nuevo, para hacer que el controlador apague los faros, y la luz de fondo del instrumento para volver al brillo.

Selección de la marcha de potencia
Pulse brevemente el botón o para cambiar la marcha de potencia de la bicicleta eléctrica y cambiar la potencia de salida del motor. El rango de potencia de salida por defecto del medidor es 0-5, 0 es parar la salida de potencia, 1 es la potencia más baja, 5 es la potencia más alta. Cuando se alcanza la 5ª marcha, pulse el botón de nuevo, la pantalla del medidor seguirá mostrando 5, y parpadeará 5 para indicar que la corriente es la marcha más alta. Después de que la reducción de marcha asistida por potencia alcance la 0ª marcha, pulse brevemente el botón de nuevo, la pantalla del medidor seguirá mostrando 0, y 0 parpadeará para indicar que la corriente es la marcha más baja. La marcha por defecto de inicio del medidor es 1.

Conmutación de la interfaz de visualización
Después de encender el instrumento, el instrumento mostrará la velocidad en tiempo real (km/h) y el kilometraje total (km) por defecto. Pulse brevemente la tecla para alternar entre el kilometraje total (km), el kilometraje único km), la velocidad máxima (km/h) y la velocidad media (km/h)

Kilometraje total

Kilometraje único

Velocidad media

Velocidad máxima

Visualización del código de error
Cuando el sistema de control electrónico de la bicicleta eléctrica falla, el medidor se mostrará automáticamente. Para la definición detallada del código de error, véase la Tabla 1 adjunta (Precauciones: Cuando se muestra el código de error, por favor, solucione el fallo a tiempo. Después de que se produzca el fallo, la bicicleta eléctrica no funcionará normalmente).

PREPARACIÓN ANTES DE MONTAR

1. Antes de montar, lea atentamente el <Manual del usuario>. Compruebe si las piezas están en buen estado para garantizar la seguridad de su conducción.
2. Compruebe el estado del vehículo. Compruebe el freno, la rueda, el manillar, la hebilla plegable, la pieza de liberación rápida de la bicicleta eléctrica para asegurarse de que la bicicleta eléctrica tiene un buen estado.
3. Compruebe el sistema eléctrico: Para saber si la energía de la batería es suficiente. Si no es suficiente, necesita cargarla lo antes posible.
4. Compruebe si el sistema de frenos funciona correctamente. Si no funciona correctamente, deje de usarlo, póngase en contacto con el servicio de atención al cliente oficial.
