Manual de COSWHEEL GT20

DESEMBALAJE Y ESPECIFICACIONES DEL PRODUCTO

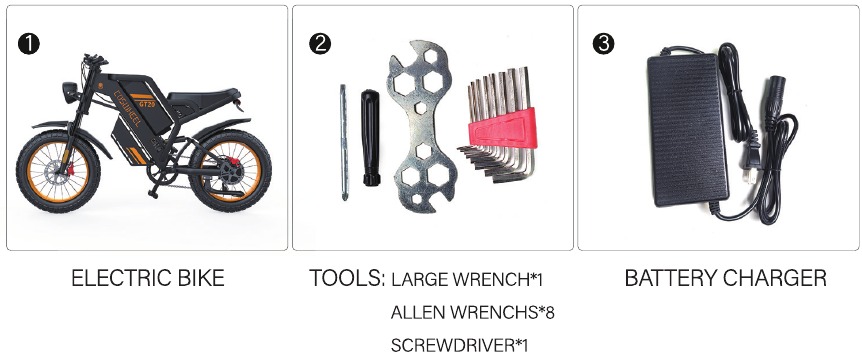

Retire todo el material del embalaje y, a continuación, inspeccione cada artículo para comprobar si se han producido daños accidentales durante el envío. Debería encontrar todos estos artículos en su caja:

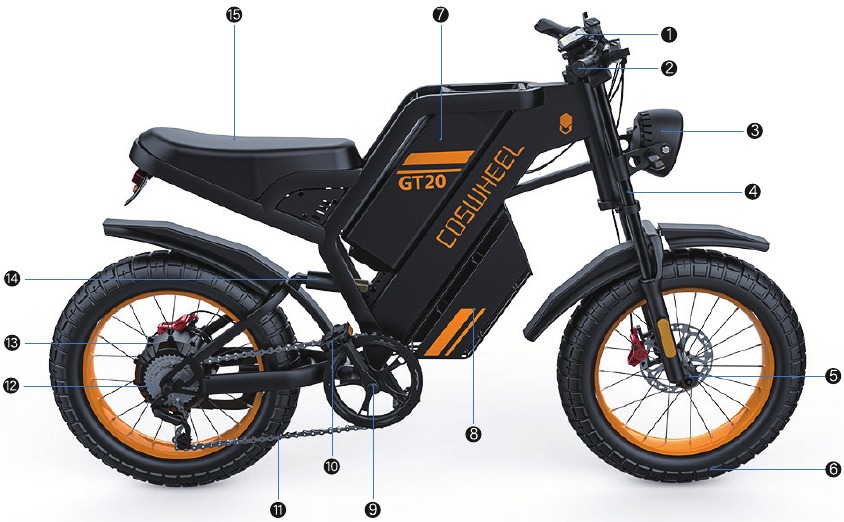

COMPONENTES DEL PRODUCTO

1. Pantalla
2. Manillar
3. Luz frontal LED
4. Horquilla de suspensión
5. Freno de disco
6. Neumático
7. Batería
8. Cesta
9. Juego de bielas
10. Pedal
11. Cadena
12. Rueda libre
13. Motor
14. Suspensión
15. Sillín

MÉTODO DE MONTAJE

Ajustar el manillar y la potencia

Afloje los tornillos de cada lado

Inserte ambos manillares y oriéntelos

Apriete los tornillos de cada lado

Montar el faro

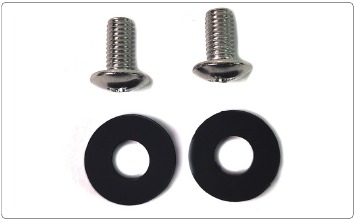

Retire los accesorios

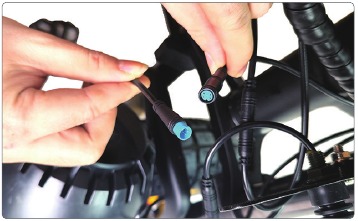

Conecte el cable de alimentación del faro

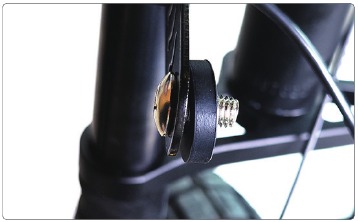

Fije los accesorios de los tornillos a las horquillas

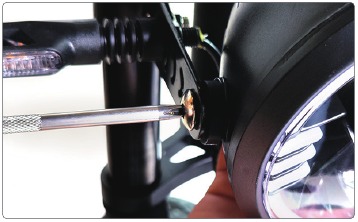

Fije la luz al tornillo y apriételo

Montar el guardabarros delantero

Alinee los orificios de los tornillos del guardabarros con los orificios de los tornillos en la parte superior de la horquilla

Inserte los tornillos y las tuercas

Asegure la tuerca con una llave y apriete el otro extremo con una llave hexagonal.

Instalación de la rueda delantera

Palanca de liberación rápida de accesorios

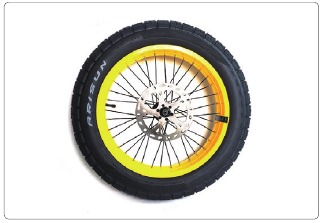

Prepare los neumáticos delanteros

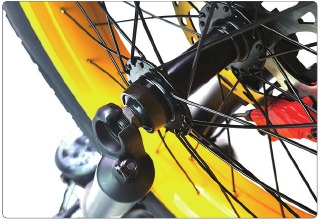

Dé la vuelta al coche. Instale el lado con el disco de la bicicleta eléctrica en la dirección con el freno de disco

Coloque la manija de liberación rápida en el neumático

Apriete el resorte y la tuerca al tornillo

Presione la manija de la palanca de liberación rápida hacia abajo

Instalación de la rueda delantera completada

Montaje del pedal

Prepárese para pedalear a izquierda y derecha

El pedal "L" se instala en un lado del plato, y "R" es opuesto al plato

Apriete el pedal izquierdo "R" en sentido antihorario

Apriete el pedal derecho "L" en el sentido de las agujas del reloj

El método para extraer la batería

Apague la alimentación

Gire la llave en el sentido de las agujas del reloj para desbloquear el bloqueo de la batería y, a continuación, empújela hacia delante

Extraiga la batería con la mano

Montaje del amortiguador

Retire los accesorios originales

Alinee el extremo del amortiguador con el primer orificio e inserte el tornillo

Apriete los tornillos e instale el otro extremo

Apriete los tornillos para completar la instalación

INSTRUCCIONES DEL PRODUCTO

Método de carga

Extraiga la batería con la mano

Enchufe el cable de alimentación

Encienda la alimentación

La luz roja indica que la batería se está cargando, la luz verde está llena

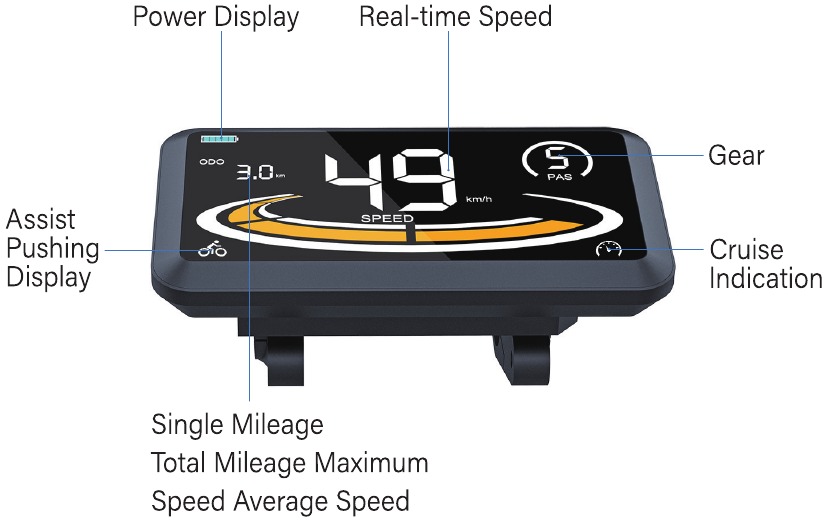

Instrucciones funcionales de la pantalla LCD

Funciones
El medidor GT20 ofrece una variedad de características para satisfacer sus necesidades de ciclismo, incluyendo:

• Pantalla inteligente de energía eléctrica
• Visualización de marchas
• Indicador de potencia del motor
• Visualización de la velocidad (incluyendo la velocidad en tiempo real, la velocidad máxima, la velocidad media)
• Visualización del kilometraje (incluyendo el kilometraje único y el kilometraje total)
• Control y visualización de la asistencia al empuje
• Indicación de crucero
• Control y visualización de resaltado
• Visualización del código de error
• Indicador de conexión USB
• Múltiples ajustes de parámetros (tales como: diámetro de la rueda, límite de velocidad, ajuste de la potencia de la batería y ajuste del parámetro de asistencia, etc.)

• Encendido/apagado

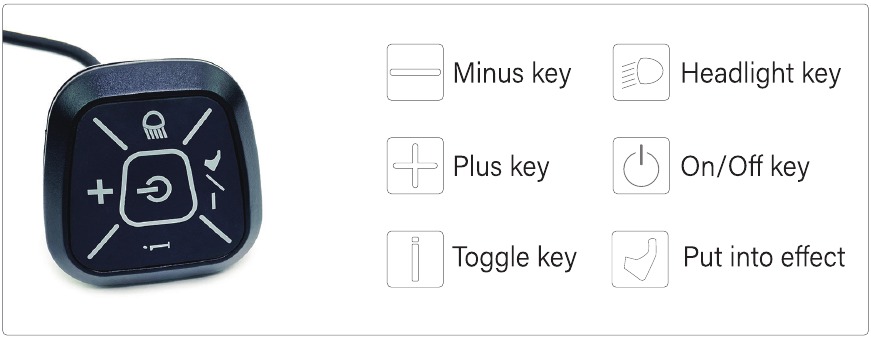

  Después de pulsar prolongadamente el botón de encendido/apagado , el medidor comienza a funcionar y a encender la potencia de trabajo del controlador. En el estado de encendido, pulse prolongadamente el botón de encendido/apagado para apagar la alimentación. En el estado de apagado, el medidor ya no utiliza la energía de la batería, y la corriente de fuga del medidor es inferior a 1uA. Si la bicicleta eléctrica no se utiliza durante más de 10 minutos, el medidor se apagará automáticamente
• Modo de empuje asistido
  Mantenga pulsado el botón y después de 2 segundos, la bicicleta eléctrica entrará en el estado de modo de empuje asistido eléctrico. La bicicleta eléctrica viaja a una velocidad inferior a 6 kilómetros por hora. Al mismo tiempo, la pantalla muestra Suelte el botón , la bicicleta eléctrica detendrá la salida de potencia inmediatamente y volverá al estado anterior al modo de empuje asistido.

El modo de empuje asistido sólo puede utilizarse cuando el usuario está empujando la bicicleta eléctrica. No lo utilice mientras conduce.

• Control de los faros
  Pulsación corta del botón , hacer que el controlador encienda los faros, atenuar la luz de fondo del instrumento, y la pantalla muestra , pulsación corta del botón de nuevo, para hacer que el controlador apague los faros, y la luz de fondo del instrumento para volver al brillo.
• Selección de la marcha de potencia
  Pulsación corta del botón o para cambiar la marcha de potencia de la bicicleta eléctrica y cambiar la potencia de salida del motor. El rango de potencia de salida por defecto del medidor es 0-5, 0 es detener la salida de potencia, 1 es la potencia más baja, 5 es la potencia más alta. Al alcanzar la 5ª marcha, pulse de nuevo el botón , la pantalla del medidor seguirá mostrando 5, y parpadeará 5 para indicar que la corriente es la marcha más alta. Después de que la reducción de marcha asistida alcance la 0ª marcha, pulse de nuevo el botón , la pantalla del medidor seguirá mostrando 0, y 0 parpadeará para indicar que la corriente es la marcha más baja. La marcha por defecto de inicio del medidor es 1.
• Cambio de la interfaz de visualización
  Después de encender el instrumento, el instrumento mostrará la velocidad en tiempo real (km/h) y el kilometraje total (km) por defecto. Pulsación corta de la tecla para cambiar entre el kilometraje total (km), el kilometraje único km), la velocidad máxima (km/h) y la velocidad media (km/h)

• Visualización del código de error
  Cuando el sistema de control electrónico de la bicicleta eléctrica falla, el medidor se mostrará automáticamente.

Cuando se muestre el código de error, solucione el fallo a tiempo. Después de que se produzca el fallo, la bicicleta eléctrica no funcionará normalmente

PREPARACIÓN ANTES DE CONDUCIR

1. Antes de montar, lea atentamente el <Manual del usuario>. Compruebe si las piezas están en buen estado para garantizar la seguridad de su conducción.
2. Compruebe el estado del vehículo. Compruebe el freno, la rueda, el manillar, la hebilla plegable, la pieza de liberación rápida de la bicicleta eléctrica para asegurarse de que la bicicleta eléctrica tiene un buen estado.
3. Compruebe el sistema eléctrico: Para saber si la energía de la batería es suficiente. Si no es suficiente, necesita cargarla lo antes posible.
4. Compruebe si el sistema de frenos funciona correctamente. Si no funciona correctamente, deje de usarlo y póngase en contacto con el servicio de atención al cliente oficial.

ADVERTENCIA IMPORTANTE

Este manual incluye información importante sobre el rendimiento de la seguridad e información de servicio. Asegúrese de haber leído el siguiente contenido de advertencia antes de utilizar nuestro producto por primera vez

• Si presta su bicicleta eléctrica a otras personas, deje que el usuario lea este manual, podría ayudar a disminuir el riesgo de accidente
• Por favor, use un casco adecuado y seguro antes de montar, por favor, use la ropa con rayas fluorescentes y reflectantes cuando monte por la noche No exceda el límite de velocidad, es una razón principal de accidente de tráfico, debemos cumplir con la regla de tráfico, no debemos exceder el límite de velocidad
• No toque el orificio de carga de la bicicleta, ni lo toque con metal, de lo contrario, el accidente será causado por el cortocircuito transitorio de la corriente.
• Arranque cero, frenado frecuente, conducción contra el viento, transporte de personas o cualquier cosa, presión de aire insuficiente en los neumáticos. Todo esto utilizará mucha energía eléctrica, y luego reducirá el kilometraje de resistencia. Si desea el mejor kilometraje de resistencia, por favor, haga algo como lo siguiente.
  1. Por favor, utilice el modo de asistencia;
  2. En la premisa de la seguridad, no frene con frecuencia o utilice el arranque cero;
  3. No sobrecargue;
  4. Antes de montar, por favor, compruebe la presión del neumático y suministre suficiente presión.
• Nuestra Ebike debe evitar la exposición prolongada al sol o la lluvia, evitar el almacenamiento en lugares con alta temperatura o gas corrosivo, con el fin de evitar las piezas de galvanoplastia y la superficie de la pintura por la corrosión química y daños en las piezas eléctricas, lo que resulta en el fracaso operativo y los accidentes.
• Su negocio de seguros actual puede no cubrir la situación que puede encontrar al montar en una bicicleta eléctrica, por favor, póngase en contacto con su compañía de seguros o corredor de seguros para la consulta pertinente.
• Si utiliza nuestra ebike en su país, por favor, consulte las leyes y regulaciones locales. Por ejemplo, en China, montar en una bicicleta eléctrica debe alcanzar la edad de 16 años
• Las bicicletas son vehículos con cierto factor de riesgo, por favor, asegúrese de cumplir con las normas de tráfico. Al mismo tiempo, cuando se frena de emergencia, frene primero la rueda trasera, luego frene la rueda delantera, cuando la velocidad de ciclismo es demasiado rápida. Existe el peligro de volcar si frena la rueda delantera de repente, por favor, monte con cuidado.
