Manual de Imax B6

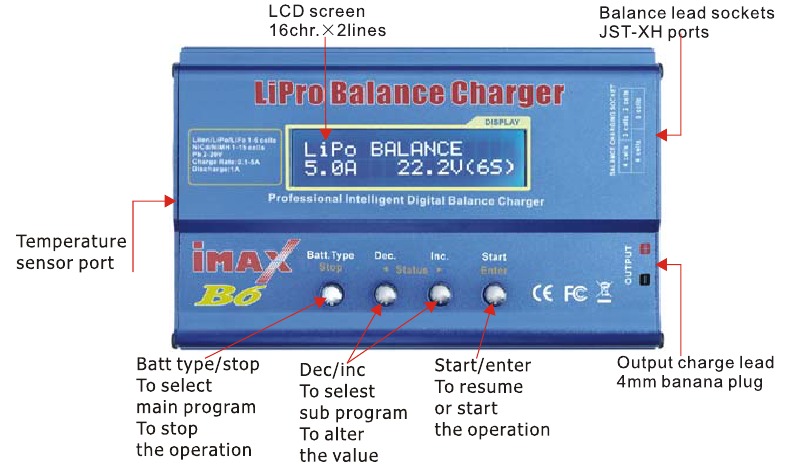

Introducción

Este producto es un cargador rápido con un microprocesador de alto rendimiento y un software operativo especializado. Lea este manual de instrucciones completo y atentamente antes de utilizar este producto, ya que abarca una amplia gama de información sobre el funcionamiento y la seguridad. ¡O utilice este producto en compañía de un especialista!

Características especiales

Software operativo optimizado
IMAX-B6 incluye la denominada función AUTO que establece la corriente de alimentación durante el proceso de carga o descarga. Especialmente para las baterías de litio, puede evitar la sobrecarga que puede provocar una explosión debido a un error del usuario. Puede desconectar el circuito automáticamente y activar una alarma una vez que detecta un mal funcionamiento. Todos los programas de este producto se controlan mediante un enlace y una comunicación bidireccionales, para lograr la máxima seguridad y minimizar los problemas. ¡Todos los ajustes pueden ser configurados por los usuarios!

Equilibrador interno independiente de baterías de litio
IMAX-B6 emplea un equilibrador de voltaje de celda individual. No es necesario conectar un equilibrador externo para la carga de equilibrio.

Equilibrio de la descarga de baterías de celdas individuales
Durante el proceso de descarga, IMAX-B6 puede supervisar y equilibrar cada celda de la batería individualmente. Se indicará un mensaje de error y el proceso finalizará automáticamente si el voltaje de alguna celda individual es anormal.

Adaptable a varios tipos de baterías de litio
IMAX-B6 es adaptable a varios tipos de baterías de litio, como las series de baterías Li-ion, LiPo y las nuevas LiFe.

Modo rápido y de almacenamiento de la batería de litio
Los propósitos para cargar la batería de litio varían, la carga "rápida" (fast) reduce la duración de la carga, mientras que el estado de "almacenamiento" (store) puede controlar el voltaje final de su batería, con el fin de almacenarla durante un largo tiempo y proteger el tiempo útil de la batería.

Análisis basado en PC mediante comunicación USB
IMAX-B6 ofrece un programa basado en PC que puede analizar las características de la batería a través del puerto USB. Muestra un gráfico de las curvas de voltaje, corriente y capacidad. También muestra el voltaje individual de cada celda en la batería de litio. El adaptador USB PC-LINK se puede comprar por separado.

Máxima seguridad
Sensibilidad Delta-peak: El programa de terminación de carga automática se basa en el principio de la detección de voltaje Delta-peak. Cuando el voltaje de la batería supera el umbral, el proceso finaliza automáticamente.

Límite automático de corriente de carga
Puede configurar el límite superior de la corriente de carga al cargar su batería NiCd o NiMH; es útil para la batería NiMH de baja impedancia y capacidad en el modo de carga "AUTO" (AUTO).

Límite de capacidad
La capacidad de carga siempre se calcula como la corriente de carga multiplicada por el tiempo. Si la capacidad de carga excede el límite, el proceso finalizará automáticamente cuando establezca el valor máximo.

Umbral de temperatura*
La reacción química interna de la batería hará que la temperatura de la batería aumente. Si se alcanza el límite de temperatura, el proceso finalizará. * Esta función está disponible conectando una sonda de temperatura opcional, que no está incluida en el paquete.

Límite de tiempo de procesamiento:
También puede limitar el tiempo máximo de proceso para evitar cualquier posible defecto.

Almacenamiento/carga de datos
Se pueden almacenar los datos de un máximo de cinco baterías para la comodidad de los usuarios. Puede guardar los datos relativos a la configuración del programa de la batería de carga o descarga continua. Los usuarios pueden recuperar estos datos en cualquier momento sin necesidad de una configuración especial del programa.

Carga/descarga cíclica
Se puede realizar un proceso cíclico y continuo de 1 a 5 de carga>descarga o descarga>carga para refrescar y equilibrar la batería con el fin de estimular la actividad de la batería.

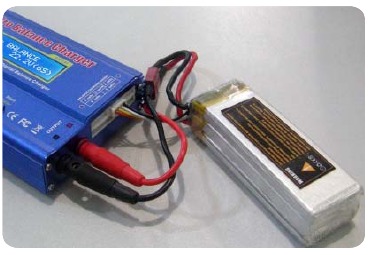

Diagrama de conexión del programa de carga de equilibrio de polímero de litio
Este diagrama muestra la forma correcta de conectar la batería al IMAX-B6 mientras se carga solo en el modo de programa de carga de equilibrio.

Si no se conecta como se muestra en este diagrama, se dañará este cargador.

Los cables principales de la batería deben conectarse junto con el conector del cable de equilibrio como se muestra antes de cargar la batería

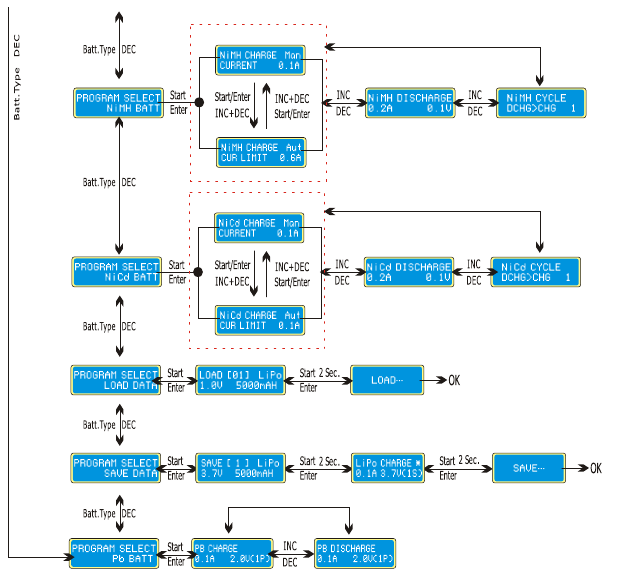

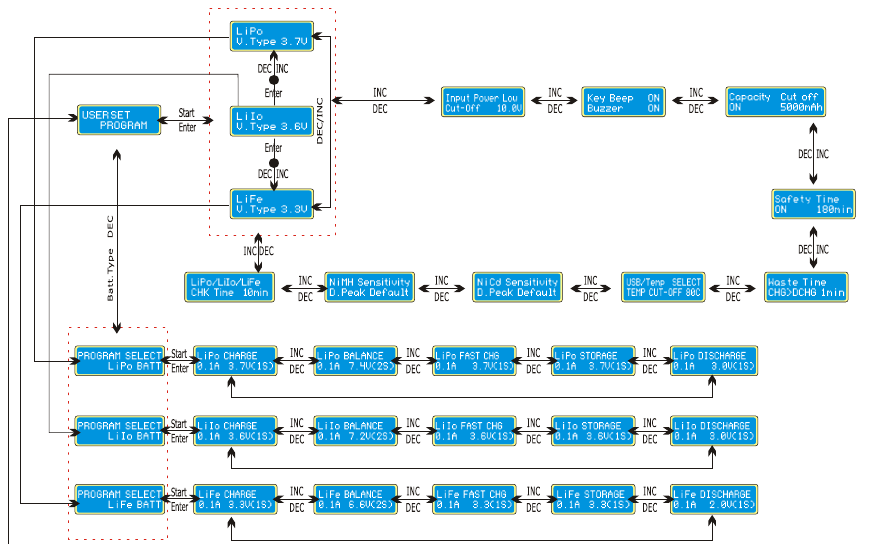

DIAGRAMA DE FLUJO DEL PROGRAMA

CONFIGURACIÓN INICIAL DE PARÁMETROS (CONFIGURACIÓN DEL USUARIO)

De forma predeterminada, este cargador se establecerá en la configuración típica del usuario cuando se conecte a CC 11—18V por primera vez. La pantalla muestra la siguiente información en secuencia y el usuario puede cambiar el parámetro en cada pantalla.
Si necesita alterar el valor del parámetro en el programa, pulse la tecla "Start/Enter" (Inicio/Intro) para que parpadee y, a continuación, cambie el valor con la tecla "INC" o "DEC". El valor se almacenará pulsando la tecla "Start/Enter" (Inicio/Intro) una vez.

Pantalla de inicio de la configuración del usuario. La pantalla muestra el voltaje nominal de la batería de litio. Hay tres tipos de batería de litio: LiFe(3.3V), Lilo(3.6V) o LiPo(3.7V). Esto es muy importante, por lo que tiene que comprobar la batería cuidadosamente y configurarla correctamente. Si es diferente del valor correcto, la batería puede explotar durante el proceso de carga.
IMAX-B6 reconoce el número de celdas de la batería de litio automáticamente al principio del proceso de carga o descarga para evitar una configuración errónea por parte del usuario. Pero una batería profundamente descargada puede percibirse incorrectamente. Para evitar el error, puede establecer el plazo para verificar el número de celdas por el procesador. Normalmente, 10 minutos son suficientes para percibir el número de celdas correctamente. Para la batería de mayor capacidad, puede ampliar el plazo. Pero si establece el plazo a largo para la batería de menor capacidad, el proceso de carga o descarga puede finalizar dentro del plazo con el número de celdas erróneo. Esto puede causar el resultado fatal. Si el procesador reconoce el número de celdas incorrectamente al principio del proceso de carga o descarga, puede ampliar el tiempo. De lo contrario, es mejor utilizarlo con el valor predeterminado.

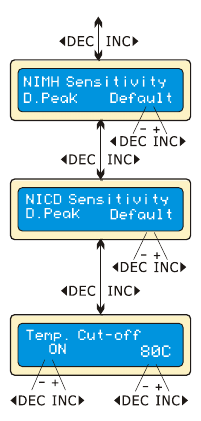

Esto muestra el voltaje de disparo para la terminación automática de la carga de la batería NiMH y NiCd. El valor efectivo oscila entre 5 y 20 mV por celda. Si el voltaje de disparo se establece más alto, existe el peligro de sobrecargar la batería; si se establece más bajo, existe la posibilidad de una terminación prematura. Consulte la especificación técnica de la batería. (NiCd predeterminado: 12mV, NiMH predeterminado: 7mV)
Una característica opcional que utiliza una sonda de temperatura que contacta con la superficie de la batería, el corte de temperatura puede estar encendido o apagado. Si está encendido, establezca la temperatura máxima a la que el cargador debe permitir que la batería alcance durante la carga. Una vez que una batería alcanza esta temperatura durante la carga, el proceso finalizará para proteger la batería.

La batería se calienta después de los ciclos del proceso de carga/descarga. El programa insertará un retardo de tiempo después de cada proceso de carga/descarga para permitir que la batería tenga tiempo suficiente para enfriarse antes de comenzar el siguiente ciclo del proceso de carga/descarga. El valor válido oscila entre O y 60 minutos.
Cuando comienza el proceso de carga, el temporizador de seguridad integrado comienza a funcionar simultáneamente. Si se detecta un error o el circuito de terminación no puede detectar si la batería está completamente cargada o no, esta unidad está programada para evitar la sobrecarga. Consulte la siguiente declaración para calcular el temporizador que establezca.

Cálculo del temporizador de seguridad
Al cargar baterías NiCd o NiMH, divida la capacidad por la corriente, luego divida el resultado por 11.9, establezca este número de minutos como el valor para la configuración del temporizador de seguridad. Si el cargador se detuvo en este umbral de tiempo, aproximadamente el 140% de la capacidad se habrá introducido en la batería.

Por ejemplo:

El programa proporciona una función de protección de capacidad máxima. Si el voltaje Deltapeak no se puede detectar o el temporizador de seguridad se agota, el proceso de carga se detendrá automáticamente, cuando la batería alcance la capacidad de carga máxima establecida por el usuario,
El pitido para confirmar las operaciones de los usuarios suena cada vez que se pulsa un botón. El pitido o la melodía suenan en varios momentos durante el funcionamiento para confirmar diferentes cambios de modo. Estas funciones se pueden activar o desactivar.
Esta función supervisa el voltaje de la batería de entrada utilizada para alimentar este cargador. Si el voltaje es inferior al valor establecido por el usuario, el programa finalizará a la fuerza para proteger la batería de entrada.

Programa de litio (LiPo/Li/o/LiFe)
El programa solo es adecuado para cargar/descargar baterías de litio (LiPo/Lilo/LiFe) con un voltaje nominal de 3.3/3.6/3.7 V/celda. Las diferentes baterías tienen diferentes técnicas de carga. Hay dos métodos denominados voltaje constante y corriente constante. La corriente de carga varía según la capacidad y la especificación de la batería. El voltaje final es muy importante; debe coincidir precisamente con el voltaje de la batería: LiPo es 4.2V, Lilo es 4. IV y LiFe es 3.6V. La corriente y el voltaje de la batería deben establecerse correctamente. Cuando desee cambiar los valores de los parámetros, pulse la tecla START/ENTER para que parpadee y, a continuación, utilice DEC o INC para cambiar el valor. A continuación, pulse la tecla START/ENTER de nuevo para almacenar el valor.

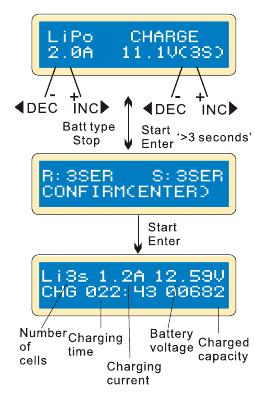

Carga de la batería de litio

Carga de la batería de litio en el modo de carga
Este modo de carga es para cargar la batería Li-Po/lon/Fe sin cable de equilibrio.
El lado izquierdo de la primera línea muestra el tipo de batería que elige. El valor de la izquierda de la segunda línea del cargador es el conjunto de usuarios actual, después de establecer la corriente y el voltaje, pulse la tecla START/ ENTER durante más de 3 segundos para iniciar el proceso. (corriente de carga: 0.1-5.0A, voltaje: 3.7-22.2V)
Esto muestra el número de celdas que configura y el procesador detecta. "R" muestra el número de celdas detectadas por el cargador y "S" es el número de celdas establecidas por usted en la pantalla anterior. Si ambos números son idénticos, puede iniciar la carga pulsando el botón START/ENTER. Si no, pulse el botón BATT TYPE/STOP para volver a la pantalla anterior para comprobar cuidadosamente el número de celdas de la batería antes de seguir adelante.
Esta pantalla muestra el estado en tiempo real durante el proceso de carga. Pulse la tecla BATT TYPE/STOP una vez para detener el proceso de carga.

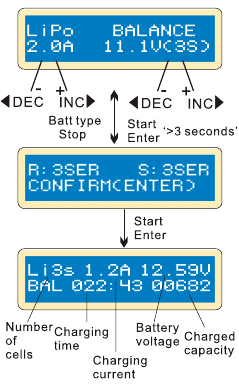

CARGA DE EQUILIBRIO DE LA BATERÍA DE LITIO

El lado izquierdo de la primera línea muestra el tipo de batería que elige. El valor de la izquierda de la segunda línea del cargador es el conjunto de usuarios actual, después de establecer la corriente y el voltaje, pulse la tecla START/ ENTER durante más de 3 segundos para iniciar el proceso. (corriente de carga: 0.1-5.0A, voltaje: 3.7-22.2V)
Esto muestra el número de celdas que configura y el procesador detecta. "R" muestra el número de celdas detectadas por el cargador y "S" es el número de celdas establecidas por usted en la pantalla anterior. Si ambos números son idénticos, puede iniciar la carga pulsando el botón START/ENTER. Si no, pulse el botón BATT TYPE/STOP para volver a la pantalla anterior para comprobar cuidadosamente el número de celdas de la batería antes de seguir adelante.
Esta pantalla muestra el estado en tiempo real durante el proceso de carga. Pulse la tecla BATT TYPE/STOP una vez para detener el proceso de carga.

Carga de la batería de litio en el modo de equilibrio
Esta función es para equilibrar el voltaje de las celdas de la batería de polímero de litio durante la carga. En el modo de equilibrio, la batería necesita tener un cable de equilibrio para conectarse al puerto de equilibrio individual en el lado derecho del cargador. Y necesita conectar el cable de alimentación de la batería a la salida del cargador. La carga en este modo es diferente de los modos normales, porque el procesador incorporado supervisa el voltaje de la celda individual y controla la corriente de entrada alimentada en cada celda para igualar el voltaje de la celda individual.

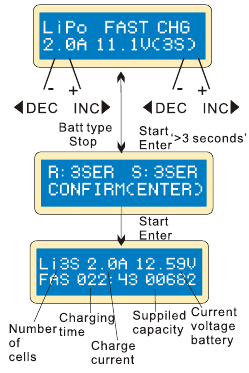

Carga rápida de la batería de litio

El valor en el lado izquierdo de la segunda línea establece la corriente de carga. El valor en el lado derecho de la segunda línea establece el voltaje de la batería. Después de establecer la corriente y el voltaje, pulse STAR/ENTER durante más de 3 segundos para iniciar el proceso.
Esto muestra el número de celdas que configura y el procesador detecta. "R" muestra el número de celdas detectadas por el cargador y "S" es el número de celdas establecidas por usted en la pantalla anterior. Si ambos números son idénticos, puede iniciar la carga pulsando el botón START/ENTER. Si no, pulse el botón BATT TYPE/STOP para volver a la pantalla anterior para comprobar cuidadosamente el número de celdas de la batería antes de seguir adelante.
Esta pantalla muestra el estado en tiempo real durante el proceso de carga. Pulse la tecla BATT TYPE/STOP una vez para detener el proceso de carga.

Carga de la batería de litio en el modo de carga rápida
La corriente de carga será menor cuando avance hasta el final de la carga. Un proceso CV específico se reducirá para finalizar el proceso de carga antes. De hecho, la corriente de carga irá a 1/5 cuando el proceso de carga llegue a 1/10. La capacidad de carga será un poco menor que la carga normal, pero el tiempo de carga se acortará en consecuencia.

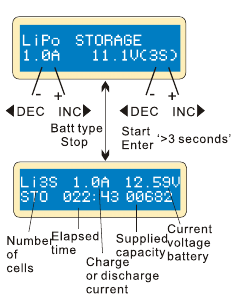

Control de almacenamiento de la batería de litio

En esta pantalla, puede configurar la corriente y el voltaje de la batería. La carga y la descarga harán que las baterías lleguen al nivel de voltaje del estado de "almacenamiento" (storage).
Esta pantalla muestra el estado de carga en tiempo real. Pulse la tecla BATT TYPE/STOP una vez para detener el proceso de carga.

Carga de la batería de litio en el modo de almacenamiento
Esta función es para cargar/descargar baterías que no se utilizan de inmediato. Este programa está diseñado para la carga o descarga de baterías de estado original específico. Se clasifican por tipos: 3.75V Lilo, 3.85V LiPo y 3.3V LiFe. El programa comenzará a descargarse si el estado original de la batería supera el nivel de voltaje de almacenamiento.

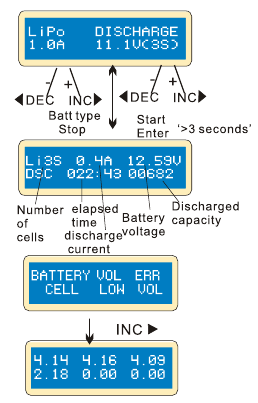

DESCARGA DE LA BATERÍA DE LITIO

El valor de la corriente de descarga a la izquierda no puede exceder 1C, y el valor a la derecha no puede estar por debajo del voltaje recomendado por el fabricante para evitar una descarga profunda. Pulse START/ENTER durante más de 3 segundos para iniciar la descarga.
Esto muestra el estado en tiempo real de la descarga, puede pulsar la tecla BATT TYPE/STOP para detener la descarga.
El procesador detecta que el voltaje de una celda es demasiado bajo.
La cuarta celda estaba dañada. El valor del voltaje puede ser cero si se produce una desconexión.

Equilibrio y supervisión del voltaje en el proceso de descarga
El procesador supervisa el voltaje de cada celda cuando las baterías están durante su proceso de "almacenamiento" (storage) y "descarga" (discharging). Si el voltaje de alguna celda es anormal, IMAX-B6 mostrará un mensaje de error y finalizará el programa a la fuerza. Así que si hay daños en la batería o desconexión, puede ver el mensaje de error y pulsar INC para saber qué celda está dañada

CARGA DE LA BATERÍA NICD/NIMH

Este programa es para cargar baterías NiCd/NiMH asociadas con aplicaciones de modelos RIC. Puede pulsar la tecla START/ENTER para que parpadee y, a continuación, INC o DEC para cambiar el valor del parámetro. Pulse la tecla START/ENTER para almacenar el valor.
La pantalla muestra el estado en tiempo real. Pulse la tecla BATT TYPE/STOP para finalizar el programa. El sonido se emitirá para indicar el final del programa.

Carga de la batería NiCd/NiMH en el modo de carga
Este programa carga la batería utilizando la corriente que configure. En el estado "auto" (auto), debe configurar el límite superior de la corriente de carga para evitar daños por una corriente de alimentación excesiva. Algunas baterías de baja resistencia y capacidad pueden conducir a una corriente más alta en el modo de carga "auto" (auto). Pero en el modo manual, se cargará con la corriente que configure. Puede hacer que parpadee en el campo de corriente y pulsar INC y DEC simultáneamente para cambiar entre el modo Auto y el modo Manual. NOTA: Corriente de carga rápida permitida: 1C-2C

DESCARGA DE BATERÍAS NICD/NIMH

Ajuste la corriente de carga a la izquierda y el voltaje final a la derecha. El rango de la corriente de carga es de 0,1-1,0 A; el rango de voltaje final es de 0,1-25,0 V. Pulse la tecla START/ENTER durante más de 3 segundos para iniciar el programa
La pantalla indica el estado de descarga. Puede pulsar la tecla START/ENTER para modificar la corriente de descarga. Pulse START/ENTER de nuevo para guardar el valor. Pulse la tecla BATT TYPE/STOP para detener la descarga. El sonido emitido alerta del final de la descarga.

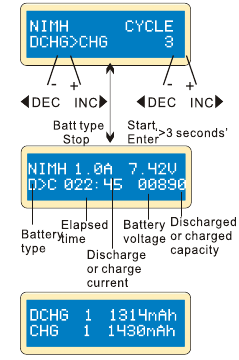

Ciclo de carga/descarga y descarga/carga de la batería NiCd/NiMH

Puede configurar la secuencia a la izquierda y el número de ciclos a la derecha. El rango del número de ciclos es de 1-5.
Pulse la tecla BATT TYPE/STOP para detener el programa, puede pulsar la tecla START/ENTER para modificar la corriente de carga. El sonido indica el final del programa.
Cuando se acerca al final, puede ver la capacidad de la batería que se está cargando o descargando. Puede pulsar la tecla INC o DEC para mostrar el resultado de cada ciclo.

CARGA DE LA BATERÍA PB

Ajuste la corriente de carga a la izquierda y el voltaje nominal a la derecha. El rango de corriente es de 0,1-5,0 A, el voltaje debe coincidir con la batería que se está cargando. Pulse la tecla START/ENTER durante más de 3 segundos para iniciar la carga.
La pantalla muestra el estado de descarga en tiempo real. Pulse la tecla START/ENTER para modificar la corriente de descarga. Pulse la tecla START/ENTER de nuevo para guardar el valor del parámetro que ha configurado. Pulse la tecla BATT TYPE/STOP para finalizar el programa.

Carga de la batería Pb (plomo-ácido) en el modo de carga
Este programa solo es adecuado para cargar baterías de Pb (plomo-ácido) con un voltaje nominal de 2 a 20 V. La batería de Pb (plomo-ácido) es completamente diferente de la batería de NiCd/NiMH. Estas baterías solo pueden suministrar una corriente inferior en comparación con su capacidad. La misma restricción se aplica al proceso de carga. Por lo tanto, la corriente de carga óptima solo puede ser 1/10 de la capacidad. La batería Pb no se puede utilizar para la carga rápida, siga las instrucciones proporcionadas por el fabricante de la batería. Debido a la característica química de la batería Pb, el punto de corte puede ser difícil de detectar a veces. Recomendamos al usuario que utilice la función CAPACITY CUT OFF para proteger la batería. Puede pulsar la tecla START/ENTER para que parpadee y modificar el valor de los parámetros utilizando la tecla INC o DEC, pulse la tecla START/ENTER para guardar el valor.

Descarga de la batería Pb

Ajuste la corriente de carga a la izquierda y el voltaje nominal a la derecha. El rango de la corriente de descarga es de 0,1-1,0 A, el voltaje debe coincidir con la batería que se está cargando. Pulse la tecla START/ENTER durante más de 3 segundos para iniciar la carga.
La pantalla muestra el estado de descarga en tiempo real. Pulse la tecla START/ENTER para modificar la corriente de descarga. Pulse START/ENTER de nuevo para guardar el valor del parámetro que ha configurado. Pulse la tecla BATT TYPE/STOP para finalizar el programa.

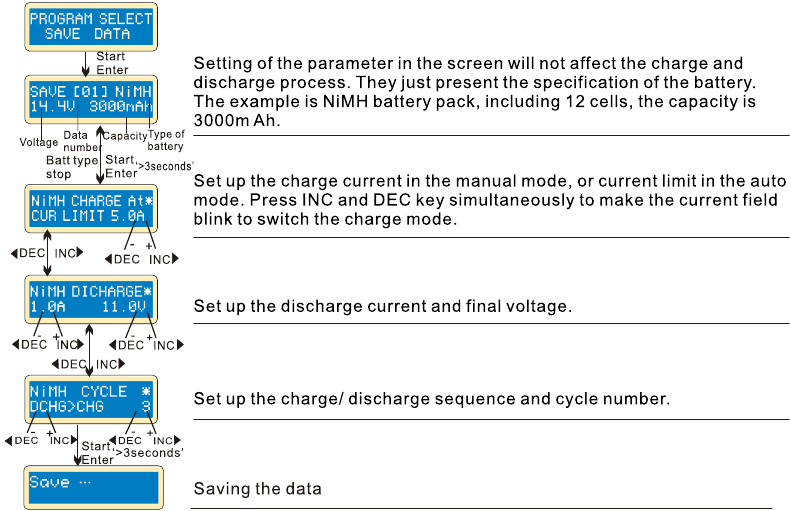

PROGRAMA DE ALMACENAMIENTO DE DATOS

Para su comodidad, el IMAX-B6 tiene un programa de almacenamiento y carga de datos. Puede almacenar cinco datos de batería que representan las respectivas especificaciones de las baterías. Puede recuperar los datos al cargar o descargar sin tener que configurar de nuevo el programa. Pulse la tecla START/ENTER para que parpadee y utilice INC o DEC para configurar el parámetro.

Programa de carga de datos

Este programa sirve para cargar los datos almacenados en el programa "guardar datos". Pulse la tecla START/ENTER para que el campo de datos parpadee y pulse INC o DEC durante más de 3 segundos para cargar los datos.

Elija el número de datos que desea recuperar. Se mostrarán los datos que desea recuperar.
Cargando los datos.

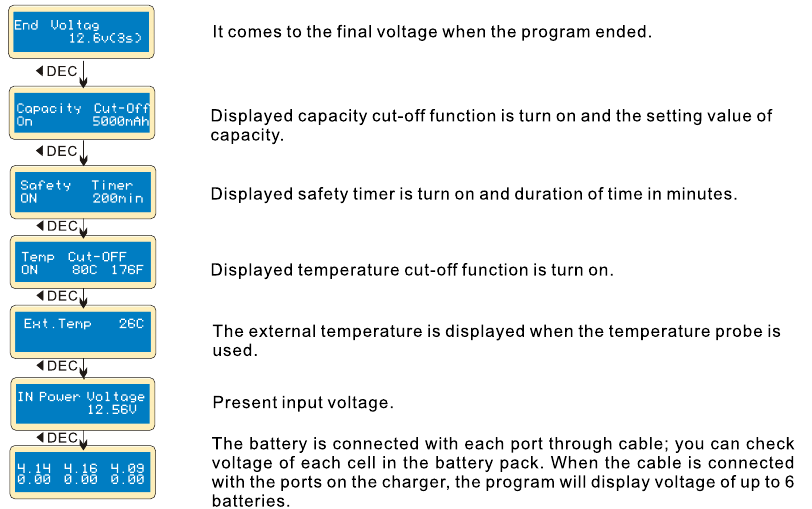

DIVERSA INFORMACIÓN EN EL PROGRAMA

Puede consultar diversa información en la pantalla LCD durante el proceso de carga y descarga. Pulse la tecla DEC, el cargador mostrará la configuración de los usuarios. Puede pulsar la tecla INC para supervisar el voltaje de cada celda mientras la batería está conectada a cada puerto del cargador.

MENSAJE DE ADVERTENCIA Y ERROR

El IMAX-B6 incorpora una variedad de funciones para que los sistemas verifiquen los procesos y el estado de la electrónica. En caso de error, la pantalla mostrará la causa del error y emitirá un sonido audible.

	Polaridad incorrecta conectada.
	La conexión de la batería está interrumpida.
	Cortocircuito de la terminación de salida.
	Protección de voltaje de entrada permitido.
	¡El voltaje del paquete de baterías se ha seleccionado incorrectamente!
	El cargador ha funcionado mal por alguna razón. Busque asesoramiento profesional.
	El voltaje es inferior al establecido. Compruebe el número de celdas del paquete de baterías.
	El voltaje es superior al establecido. Compruebe el número de celdas del paquete de baterías.
	El voltaje de una celda del paquete de baterías es demasiado bajo, compruebe el voltaje de cada celda.
	El voltaje de una celda del paquete de baterías es demasiado alto; compruebe el voltaje de cada celda.
	Se ha detectado una conexión incorrecta del conector; compruebe el conector y el cable.
	El procesador no puede controlar la corriente de alimentación, repárelo.

ACCESORIOS RECOMENDADOS

Fuente de alimentación conmutada de 60 W	Kit de software	Cable del sensor de temperatura	Adaptador EH
Adaptador XH	Adaptador HP/PQ	Adaptador TP/FP	Cable de carga Dean
Cable de carga Tamiya	Cable de carga TRAXXAS	Cable de carga Glow	Cable de carga tipo bala
Cable de carga EC3	Cable de carga con pinzas de cocodrilo	Cable de carga Futaba RX

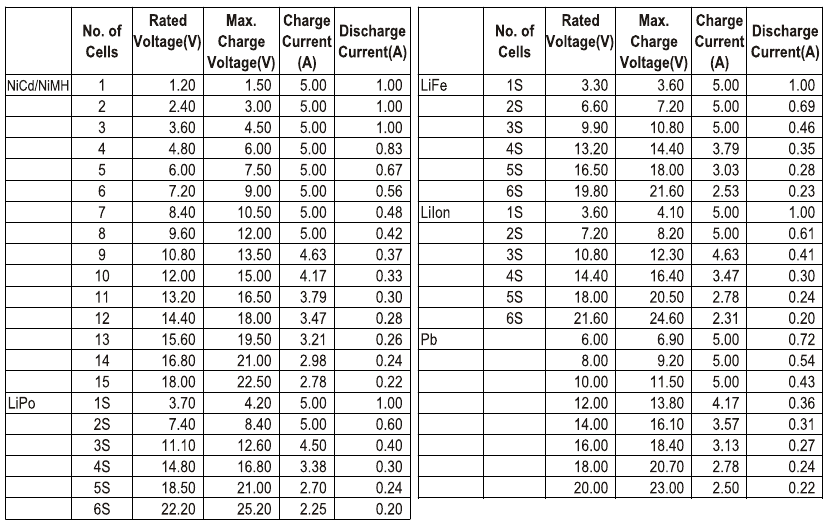

TABLA DE POTENCIA MÁXIMA DEL CIRCUITO

La potencia total del circuito de este cargador; (1) Carga: 50 vatios, (2) Descarga: 5 vatios Para el voltaje de la batería superior a IOV, la cantidad real de corriente de carga entregada a la batería se limitará automáticamente. La corriente de alimentación real será la siguiente;

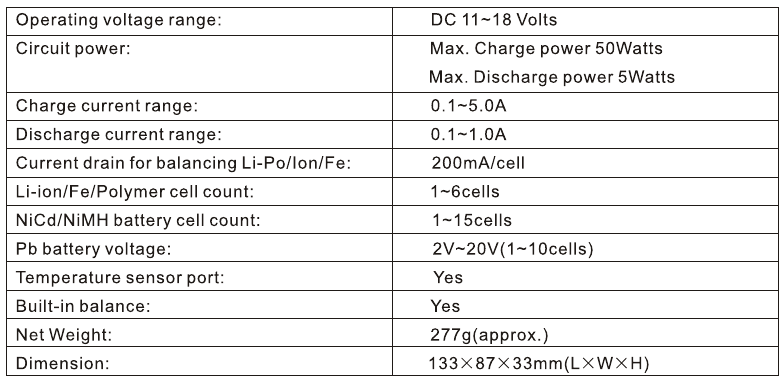

ESPECIFICACIONES

ADVERTENCIAS Y NOTAS DE SEGURIDAD

Y NOTAS DE SEGURIDAD
Estas advertencias y notas de seguridad son particularmente importantes. Siga las instrucciones para obtener la máxima seguridad; de lo contrario, el cargador y la batería podrían dañarse o, en el peor de los casos, provocar un incendio.

	Nunca deje el cargador desatendido cuando esté conectado a su fuente de alimentación. Si se encuentra alguna anomalía, INTERRUMPA EL PROCESO DE INMEDIATO y consulte el manual de instrucciones.
	Mantenga el cargador lejos del polvo, la humedad, la lluvia, el calor, la luz solar directa y las vibraciones. No lo deje caer nunca.
	El voltaje de entrada permitido es de 11—18 V CC
	Este cargador y la batería deben colocarse sobre una superficie resistente al calor, no inflamable y no conductora. No los coloque nunca sobre un asiento de coche, una alfombra o similar. Mantenga todos los materiales volátiles inflamables alejados del área de operación.
	Asegúrese de conocer las especificaciones de la batería que se va a cargar o descargar para asegurarse de que cumple con los requisitos de este cargador. Si el programa se configura incorrectamente, la batería y el cargador pueden dañarse. Puede provocar un incendio o una explosión debido a la sobrecarga. Esta garantía no es válida para ningún daño o daño posterior que surja como resultado de un uso indebido o el incumplimiento de los procedimientos descritos en este manual.

Para evitar cortocircuitos entre el cable de carga, conecte siempre primero el cable de carga al cargador y, a continuación, conecte la batería. Invierta la secuencia al desconectar.
No conecte más de una batería a este cargador al mismo tiempo.
Nunca intente cargar o descargar los siguientes tipos de baterías.

Una batería que consta de diferentes tipos de celdas (incluidos diferentes fabricantes)
Una batería que ya está completamente cargada o solo ligeramente descargada.
Baterías no recargables (peligro de explosión).
Baterías que requieren una técnica de carga diferente a NiCd, NiMh, LiPo o celda de gel (Pb, plomo ácido).
Una batería defectuosa o dañada.
Una batería equipada con un circuito de carga integral o un circuito de protección. Baterías instaladas en un dispositivo o que están conectadas eléctricamente a otros componentes.
Baterías que no están expresamente indicadas por el fabricante como adecuadas para las corrientes que el cargador suministra durante el proceso de carga.

Tenga en cuenta los siguientes puntos antes de comenzar la carga:
¿Ha seleccionado el programa apropiado adecuado para el tipo de batería que está cargando?
¿Ha configurado la corriente adecuada para cargar o descargar?
¿Ha comprobado el voltaje de la batería? Las baterías de litio se pueden conectar en paralelo y en serie, es decir, una batería de 2 celdas puede ser de 3,7 V (en paralelo) o de 7,4 V (en serie).
¿Ha comprobado que todas las conexiones estén firmes y seguras? Asegúrese de que no haya contactos intermitentes en ningún punto del circuito.

Carga
Durante el proceso de carga, se introduce una cantidad específica de energía eléctrica en la batería. La cantidad de carga se calcula multiplicando la corriente de carga por el tiempo de carga. La corriente de carga máxima permitida varía según el tipo de batería o su rendimiento, y se puede encontrar en la información del fabricante de la batería. Solo las baterías que se declaren expresamente como capaces de carga rápida pueden cargarse a velocidades superiores a la corriente de carga estándar.
Conecte la batería al terminal del cargador: el rojo es positivo y el negro es negativo. Debido a la diferencia entre la resistencia del cable y el conector, el cargador no puede detectar la resistencia de la batería, el requisito esencial para que el cargador funcione correctamente es que el cable de carga debe ser de sección transversal de conductor adecuada, y los conectores de alta calidad que normalmente están chapados en oro deben instalarse en ambos extremos.
Consulte siempre el manual del fabricante de la batería con respecto a los métodos de carga, la corriente de carga recomendada y el tiempo de carga. Especialmente, la batería de litio debe cargarse de acuerdo con las instrucciones de carga proporcionadas por el fabricante estrictamente.
Se debe prestar atención a la conexión de la batería de litio, especialmente.
No intente desmontar la batería arbitrariamente.
Tenga en cuenta que las baterías de litio se pueden conectar en paralelo y en serie. En la conexión en paralelo, la capacidad de la batería se calcula multiplicando la capacidad de la batería individual por el número de celdas con el mismo voltaje total. El desequilibrio del voltaje puede provocar un incendio o una explosión. Se recomienda cargar la batería de litio en serie.

Descarga
El propósito principal de la descarga es limpiar la capacidad residual de la batería o reducir el voltaje de la batería a un nivel definido. Se debe prestar la misma atención al proceso de descarga que a la carga. El voltaje de descarga final debe configurarse correctamente para evitar la descarga profunda. La batería de litio no se puede descargar a un voltaje inferior al mínimo, o causará una pérdida rápida de capacidad o una falla total. Generalmente, la batería de litio no necesita ser descargada. Preste atención al voltaje mínimo de la batería de litio para proteger la batería.
Algunas baterías recargables tienen un efecto memoria. Si se usan parcialmente y se recargan antes de que se complete toda la carga, lo recuerdan y solo usarán esa parte de su capacidad la próxima vez. Este es un "efecto memoria". Se dice que las baterías NiCd y NiMH sufren el efecto memoria. NiCd tiene más efecto memoria que NiMH.
Se recomienda que las baterías de litio se descarguen parcialmente en lugar de descargarse por completo. Se debe evitar la descarga completa frecuente si es posible. En su lugar, cargue la batería con más frecuencia o use una batería de mayor capacidad. La capacidad total no se puede alcanzar hasta que se haya sometido a 10 o más ciclos de carga. El proceso cíclico de carga y descarga optimizará la capacidad de la batería.
