Manual de Imax B6AC

INTRODUCCIÓN

Este producto es un cargador rápido con un microprocesador de alto rendimiento y un software operativo especializado.
Lea este manual de funcionamiento completo y con atención antes de utilizar este producto, ya que cubre una amplia gama de información sobre el funcionamiento y la seguridad. ¡O utilice este producto en compañía de un especialista!

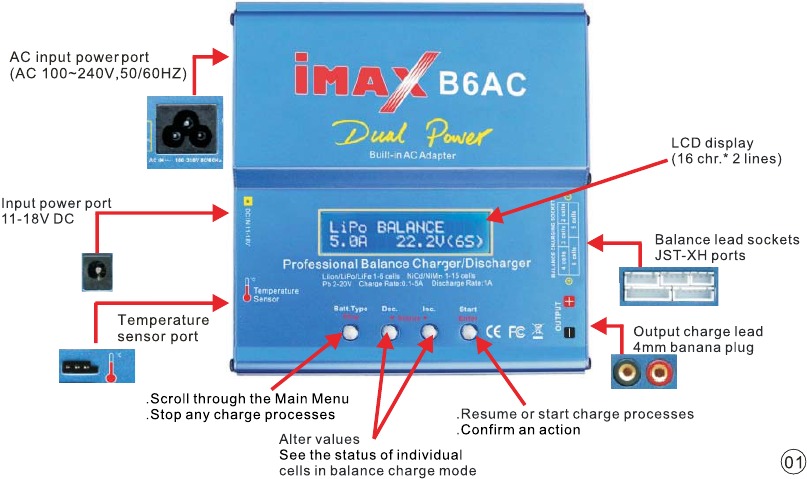

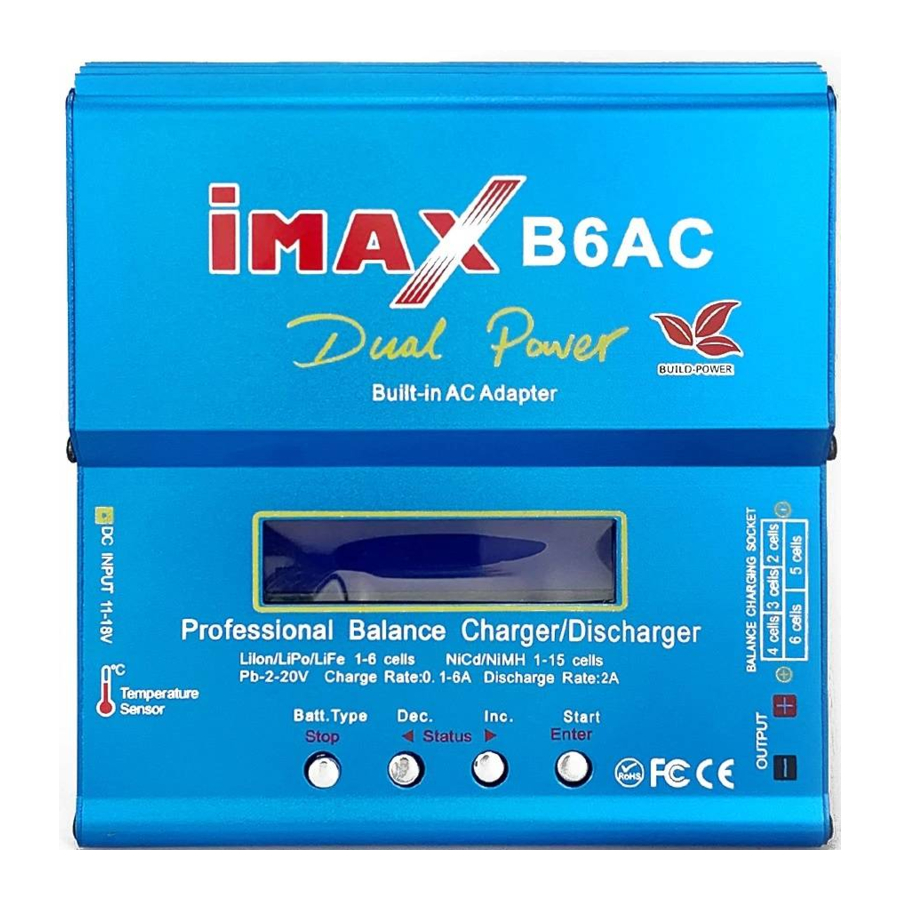

DESCRIPCIÓN GENERAL DEL PRODUCTO

CARACTERÍSTICAS ESPECIALES

Software de funcionamiento optimizado
El B6AC cuenta con la denominada función AUTO que establece la corriente de alimentación durante el proceso de carga o descarga. Especialmente para las baterías de litio, puede evitar la sobrecarga que puede provocar una explosión debido a un fallo del usuario. Puede desconectar el circuito automáticamente y activar la alarma una vez que detecta cualquier fallo de funcionamiento. Todos los programas de este producto se controlan mediante una vinculación y comunicación bidireccional, para lograr la máxima seguridad y minimizar los problemas. ¡Todos los ajustes pueden ser configurados por los usuarios!

Balanceador interno independiente de baterías de litio
El B6AC emplea un balanceador de tensión de célula individual. No es necesario conectar un balanceador externo para la carga de equilibrio.

Equilibrio de la descarga individual de las células de la batería
Durante el proceso de descarga, el B6AC puede supervisar y equilibrar cada célula de la batería individualmente. Se indicará un mensaje de error y el proceso finalizará automáticamente si la tensión de una sola célula es anormal.

Adaptable a varios tipos de baterías de litio
El B6AC es adaptable a varios tipos de baterías de litio, como las series de baterías Li-ion, LiPo y las nuevas LiFe.

Modo rápido y de almacenamiento de la batería de litio
Los propósitos para cargar la batería de litio varían, la carga "rápida" (fast) reduce la duración de la carga, mientras que el estado de "almacenamiento" (store) puede controlar la tensión final de su batería, con el fin de almacenarla durante mucho tiempo y proteger el tiempo útil de la batería.

Máxima seguridad
Sensibilidad al pico delta: El programa de terminación automática de la carga se basa en el principio de la detección de tensión del pico delta. Cuando la tensión de la batería supera el umbral, el proceso finaliza automáticamente.

Límite automático de la corriente de carga
Puede configurar el límite superior de la corriente de carga al cargar su batería NiCd o NiMH; es útil para la batería NiMH de baja impedancia y capacidad en el modo de carga "AUTO" (AUTO).

Límite de capacidad
La capacidad de carga siempre se calcula como la corriente de carga multiplicada por el tiempo. Si la capacidad de carga supera el límite, el proceso finalizará automáticamente cuando establezca el valor máximo.

Umbral de temperatura*
La reacción química interna de la batería hará que la temperatura de la batería aumente. Si se alcanza el límite de temperatura, el proceso finalizará.
* Esta función está disponible conectando una sonda de temperatura opcional, que no está incluida en nuestro paquete.

Límite de tiempo de procesamiento:
También puede limitar el tiempo máximo de procesamiento para evitar cualquier posible defecto.

Supervisión de la potencia de entrada
Para proteger la batería del coche utilizada como alimentación de entrada de CC de daños, su tensión se supervisa continuamente. Si cae por debajo del límite inferior, el proceso finalizará automáticamente.

Almacenamiento/carga de datos
Se pueden almacenar los datos de un máximo de cinco baterías para la comodidad de los usuarios. Puede mantener los datos relativos a la configuración del programa de la batería de carga o descarga continua. Los usuarios pueden recuperar estos datos en cualquier momento sin necesidad de una configuración especial del programa.

Carga/descarga cíclica
El proceso cíclico y continuo de 1 a 5 de carga>descarga o descarga>carga es operable para la actualización y el equilibrio de la batería para estimular la actividad de la batería.

ESPECIFICACIONES

Rango de tensión de funcionamiento:	CC11.0~18.0 Voltios CA en: 100V~240V 50/60Hz
Potencia del circuito:	Potencia máxima de carga 50W Potencia máxima de descarga 5W
Rango de corriente de carga:	0.1~5.0A
Rango de corriente de descarga:	0.1~1.0A
Consumo de corriente para el equilibrio de Li-po	300mA/célula
Recuento de células de la batería NiCd/NiMH:	1~15celdas
Recuento de células de li-ion/polímero:	1~6 series
Tensión de la batería Pb:	2V~20V
Peso:	531g (Peso neto)
Dimensiones:	134 X 142 X 36mm

DIAGRAMA DE CONEXIÓN DEL PROGRAMA DE CARGA DE EQUILIBRIO DE POLÍMERO DE LITIO

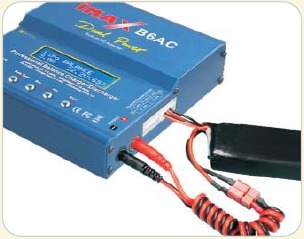

Este diagrama muestra la forma correcta de conectar la batería al cargador B6AC mientras se carga solo en el modo de programa de carga de equilibrio.

No conectar como se muestra en este diagrama dañará este cargador.

Los cables principales de la batería deben conectarse junto con el conector del cable de equilibrio como se muestra antes de cargar la batería.

Si utiliza pinzas de cocodrilo como se muestra en el diagrama anterior, ¡tenga en cuenta que no pueden tocarse entre sí!

El cargador de batería debe estar enchufado a una toma de tierra.

ADVERTENCIAS Y NOTAS DE SEGURIDAD

Estas advertencias y notas de seguridad son particularmente importantes. Siga las instrucciones para obtener la máxima seguridad; de lo contrario, el cargador y la batería pueden dañarse o, en el peor de los casos, puede provocar un incendio.

Nunca deje el cargador desatendido cuando esté conectado a su fuente de alimentación. Si se detecta algún fallo de funcionamiento, DETENGA EL PROCESO DE INMEDIATO y consulte el manual de funcionamiento.

Mantenga el cargador alejado del polvo, la humedad, la lluvia, el calor, la luz solar directa y las vibraciones. Nunca lo deje caer.

La tensión de entrada admisible es de 11-18V DC/110-240VAC

Este cargador y la batería deben colocarse sobre una superficie resistente al calor, no inflamable y no conductora. Nunca los coloque sobre un asiento de coche, una alfombra o similar. Mantenga todos los materiales volátiles inflamables alejados de la zona de funcionamiento.

Asegúrese de conocer las especificaciones de la batería que va a cargar o descargar para asegurarse de que cumple con los requisitos de este cargador. Si el programa se configura incorrectamente, la batería y el cargador pueden dañarse. Puede provocar un incendio o una explosión debido a una sobrecarga. Esta garantía no es válida para ningún daño o daño posterior que surja como resultado de un uso indebido o del incumplimiento de los procedimientos descritos en este manual.

NiCd/NiMH
Nivel de tensión: 1,2V/célula
Corriente de carga rápida permitida: IC-2C (depende del rendimiento de la célula)
Nivel de corte de la tensión de descarga: 0,85 V/célula (NiCd), 1,0 V/célula (NiMH)

Li-ion
Nivel de tensión: 3,6 V/célula Tensión máxima de carga: 4,1 V/célula
Corriente de carga rápida permitida: 1 C o menos
Nivel mínimo de corte de la tensión de descarga: 2,5 V/célula o superior

LiPo
Nivel de tensión: 3,7 V/célula Tensión máxima de carga: 4,2 V/célula
Corriente de carga rápida permitida: IC o menos
Nivel de corte de la tensión de descarga: 3,0 V/célula o superior

LiFe
Nivel de tensión: 3,3 V/célula
Tensión máxima de carga: 3,6 V/célula
Corriente de carga rápida permitida: 4C o menos
Nivel de corte de la tensión de descarga: 2,0 V/célula o superior

Pb
Nivel de tensión: 2,0 V/célula (plomo-ácido)
Tensión máxima de carga: 2,46 V/célula
Corriente de carga rápida permitida: 0,4 C o menos
Nivel de corte de la tensión de descarga: 1,75 V/célula o superior

Para evitar cortocircuitos entre el cable de carga, conecte siempre primero el cable de carga al cargador y, a continuación, conecte la batería. Invierta la secuencia al desconectar.

No conecte más de una batería a este cargador al mismo tiempo.

Nunca intente cargar o descargar los siguientes tipos de baterías.

Una batería que consta de diferentes tipos de células (incluidos diferentes fabricantes)

Una batería que ya está completamente cargada o solo ligeramente descargada.

Baterías no recargables (peligro de explosión).

Baterías que requieren una técnica de carga diferente a la de NiCd, NiMh, LiPo o Gel cell (Pb, plomo-ácido).

Una batería defectuosa o dañada.

Una batería equipada con un circuito de carga integral o un circuito de protección.

Baterías instaladas en un dispositivo o que están conectadas eléctricamente a otros componentes.

Baterías que no están expresamente indicadas por el fabricante como adecuadas para las corrientes que transporta el cargador durante el proceso de carga.

Tenga en cuenta los siguientes puntos antes de comenzar la carga:
¿Ha seleccionado el programa adecuado para el tipo de batería que está cargando?
¿Ha configurado la corriente adecuada para la carga o descarga?
¿Ha comprobado la tensión de la batería? Las baterías de litio se pueden cablear en paralelo y en serie, es decir, una batería de 2 celdas puede ser de 3,7 V (en paralelo) o de 7,4 V (en serie).
¿Ha comprobado que todas las conexiones son firmes y seguras? Asegúrese de que no haya contactos intermitentes en ningún punto del circuito.

Carga
Durante el proceso de carga, se introduce una cantidad específica de energía eléctrica en la batería. La cantidad de carga se calcula multiplicando la corriente de carga por el tiempo de carga. La corriente de carga máxima permitida varía en función del tipo de batería o de su rendimiento, y se puede encontrar en la información del fabricante de la batería. Solo las baterías que están expresamente indicadas como capaces de carga rápida pueden cargarse a velocidades superiores a la corriente de carga estándar.
Conecte la batería al terminal del cargador: el rojo es positivo y el negro es negativo. Debido a la diferencia entre la resistencia del cable y el conector, el cargador no puede detectar la resistencia de la batería, el requisito esencial para que el cargador funcione correctamente es que el cable de carga tenga una sección transversal del conductor adecuada, y que los conectores de alta calidad que normalmente están chapados en oro se instalen en ambos extremos.
Consulte siempre el manual del fabricante de la batería en lo que respecta a los métodos de carga, la corriente de carga recomendada y el tiempo de carga. Especialmente, la batería de litio debe cargarse de acuerdo con las instrucciones de carga proporcionadas por el fabricante estrictamente.
Se debe prestar atención a la conexión de la batería de litio especialmente. No intente desmontar la batería arbitrariamente
Tenga en cuenta que las baterías de litio pueden conectarse en paralelo y en serie. En la conexión en paralelo, la capacidad de la batería se calcula multiplicando la capacidad de una sola batería por el número de celdas con la misma tensión total. El desequilibrio de la tensión puede provocar un incendio o una explosión. Se recomienda cargar la batería de litio en serie.

Descarga
El objetivo principal de la descarga es limpiar la capacidad residual de la batería, o reducir la tensión de la batería a un nivel definido. Se debe prestar la misma atención al proceso de descarga que a la carga. La tensión de descarga final debe configurarse correctamente para evitar una descarga profunda. La batería de litio no se puede descargar por debajo de la tensión mínima, o causará una rápida pérdida de capacidad o un fallo total. Generalmente, la batería de litio no necesita ser descargada. Preste atención a la tensión mínima de la batería de litio para proteger la batería.
Algunas baterías recargables tienen un efecto de memoria. Si se utilizan parcialmente y se recargan antes de que se complete toda la carga, lo recuerdan y solo utilizarán esa parte de su capacidad la próxima vez. Esto es un efecto de memoria' Se dice que las baterías NiCd y NiMH sufren el efecto de memoria. NiCd tiene más efecto de memoria que NiMH.
Se recomienda que las baterías de litio se descarguen parcialmente en lugar de descargarse por completo. Se debe evitar la descarga completa frecuente si es posible. En su lugar, cargue la batería más a menudo o utilice una batería de mayor capacidad. La capacidad total no se puede utilizar hasta que se haya sometido a 10 o más ciclos de carga. El proceso cíclico de carga y descarga optimizará la capacidad de la batería.

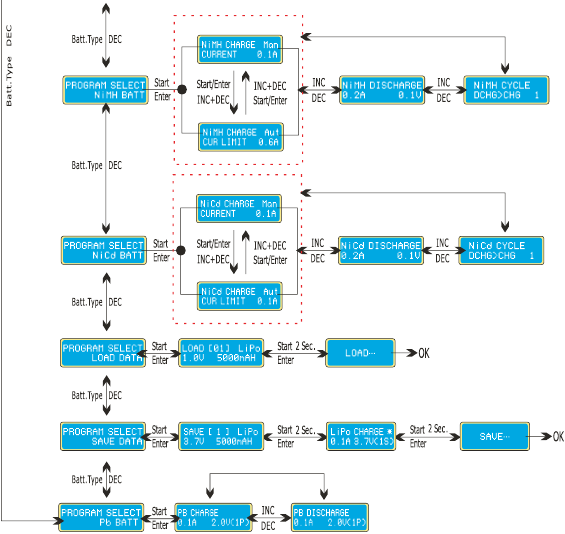

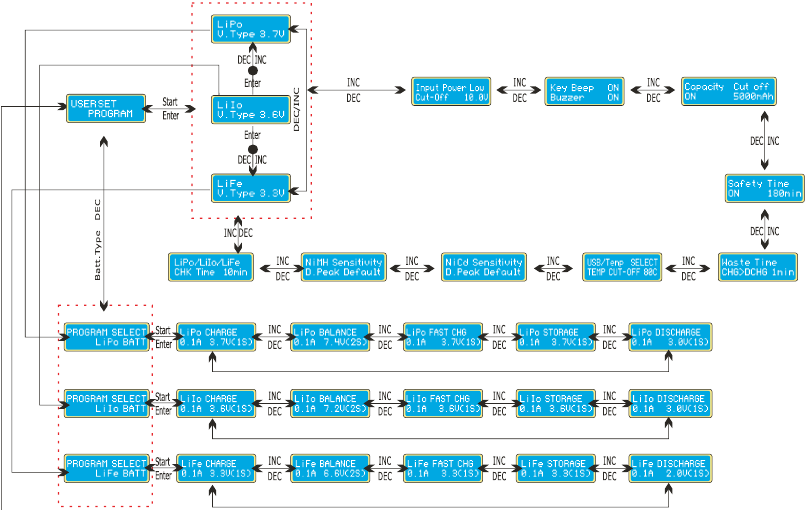

DIAGRAMA DE FLUJO DEL PROGRAMA

CONFIGURACIÓN INICIAL DE PARÁMETROS [CONFIGURACIÓN DE USUARIOS]

Por defecto, este cargador se ajustará a la configuración típica del usuario cuando se conecte a CA 110-240 V o CC 11-18 V por primera vez. La pantalla muestra la siguiente información en secuencia y el usuario puede cambiar el parámetro en cada pantalla.

Si necesita modificar el valor del parámetro en el programa, pulse la tecla "Start/Enter" (Inicio/Intro) para que parpadee y, a continuación, cambie el valor con la tecla "INC" o "DEC". El valor se almacenará pulsando la tecla "Start/Enter" (Inicio/Intro) una vez.

Pantalla de inicio de la configuración de usuario.
La pantalla muestra la tensión nominal de la batería de litio. Existen tres tipos de batería de litio: LiFe (3,3 V), Lilo (3,6 V) o LiPo (3,7 V). Esto es muy importante, por lo que debe comprobar la batería cuidadosamente y configurarla correctamente. Si es diferente del valor correcto, la batería puede explotar durante el proceso de carga.
B6AC reconoce el número de celdas de la batería de litio automáticamente al principio del proceso de carga o descarga para evitar una configuración errónea por parte del usuario. Pero una batería profundamente descargada puede percibirse incorrectamente. Para evitar el error, puede establecer el plazo para verificar el número de celdas por el procesador. Normalmente, 10 minutos son suficientes para percibir correctamente el número de celdas. Para la batería de mayor capacidad, puede ampliar el plazo. Pero si establece el plazo demasiado largo para la batería de menor capacidad, el proceso de carga o descarga puede finalizar dentro del plazo con el número de celdas erróneo. Esto puede causar un resultado fatal. Si el procesador reconoce el número de celdas incorrectamente al principio del proceso de carga o descarga, puede ampliar el tiempo. De lo contrario, es mejor utilizar el valor predeterminado.

Esto muestra la tensión de disparo para la terminación automática de la carga de la batería NiMH y NiCd. El valor efectivo oscila entre 5 y 20 mV por celda. Si la tensión de disparo se establece más alta, existe el peligro de sobrecargar la batería; si se establece más baja, existe la posibilidad de una terminación prematura. Consulte las especificaciones técnicas de la batería. (NiCd predeterminado: 12 mV, NiMH predeterminado: 7 mV)
Una función opcional que utiliza una sonda de temperatura que entra en contacto con la superficie de la batería, el corte de temperatura puede estar activado o desactivado. Si está activado, establezca la temperatura máxima que el cargador debe permitir que alcance la batería durante la carga. Una vez que una batería alcanza esta temperatura durante la carga, el proceso finalizará para proteger la batería.

La batería se calienta después de los ciclos del proceso de carga/descarga. El programa insertará un retardo de tiempo después de cada proceso de carga/descarga para permitir que la batería tenga suficiente tiempo para enfriarse antes de comenzar el siguiente ciclo del proceso de carga/descarga. El valor válido oscila entre 0 y 60 minutos.
Cuando comienza el proceso de carga, el temporizador de seguridad integrado comienza a funcionar simultáneamente. Si se detecta un error o el circuito de terminación no puede detectar si la batería está completamente cargada o no, esta unidad está programada para evitar la sobrecarga. Consulte la siguiente declaración para calcular el temporizador que configuró.

Cálculo del temporizador de seguridad
Al cargar baterías NiCd o NiMH, divida la capacidad por la corriente, luego divida el resultado por 11,9, establezca este número de minutos como el valor para la configuración del temporizador de seguridad. Si el cargador se detuvo en este umbral de tiempo, se habrá alimentado aproximadamente el 140% de la capacidad en la batería.

Por ejemplo:

Capacidad	Corriente	Tiempo de seguridad
2000 mAh	2.0A	(2000/2.0=1000)/11.9=84 minutos
3300 mAh	3.0A	(3300/3.0=1100)/11.9=92 minutos
1000 mAh	1.2A	(1000/1.2=833)/11.9=70 minutos

El programa proporciona la función de protección de capacidad máxima. Si no se puede detectar la tensión de pico Delta o se agota el tiempo del temporizador de seguridad, el proceso de carga se detendrá automáticamente, cuando la batería alcance la capacidad de carga máxima establecida por el usuario.
El pitido para confirmar el sonido de la operación de los usuarios suena cada vez que se presiona un botón. El pitido o la melodía suena en varios momentos durante la operación para confirmar el cambio de modo diferente. Estas funciones se pueden activar o desactivar.
Esta función monitorea la tensión de la batería de entrada utilizada para alimentar este cargador. Si la tensión es inferior al valor establecido por el usuario, el programa finalizará forzosamente para proteger la batería de entrada.

Programa de litio LiPo/Lilo/LiFe

El programa solo es adecuado para cargar/descargar baterías de litio (LiPo/Lilo/LiFe) con una tensión nominal de 3,3/3,6/3,7 V/celda. Las diferentes baterías tienen diferentes técnicas de carga. Hay dos métodos denominados tensión constante y corriente constante. La corriente de carga varía según la capacidad y la especificación de la batería. La tensión final es muy importante; debe coincidir precisamente con la tensión de la batería: LiPo es 4,2 V, Lilo es 4,1 V y LiFe es 3,6 V. La corriente y la tensión de la batería deben establecerse correctamente.
Cuando desee cambiar los valores de los parámetros, pulse la tecla START/ENTER (INICIO/INTRO) para que parpadee y, a continuación, utilice DEC o INC para cambiar el valor. A continuación, pulse la tecla START/ENTER (INICIO/INTRO) de nuevo para almacenar el valor.

CARGA DE BATERÍA DE LITIO EN MODO DE CARGA

Carga de la batería de litio

El lado izquierdo de la primera línea muestra el tipo de batería que elige. El valor de la izquierda de la segunda línea del cargador es el conjunto de usuarios actual. Después de establecer la corriente y la tensión, pulse la tecla START/ENTER (INICIO/INTRO) durante más de 3 segundos para iniciar el proceso (corriente de carga: 0,1-5,0 A, tensión: 3,7-22,2 V).
Esto muestra el número de celdas que configuró y el procesador detecta. "R" muestra el número de celdas detectadas por el cargador y "S" es el número de celdas establecidas por usted en la pantalla anterior. Si ambos números son idénticos, puede iniciar la carga pulsando el botón START/ENTER (INICIO/INTRO). Si no es así, pulse el botón BATT TYPE/STOP (TIPO DE BATERÍA/PARADA) para volver a la pantalla anterior para comprobar cuidadosamente el número de celdas de la batería antes de continuar.

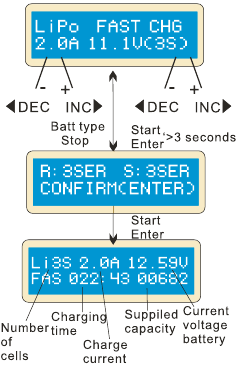

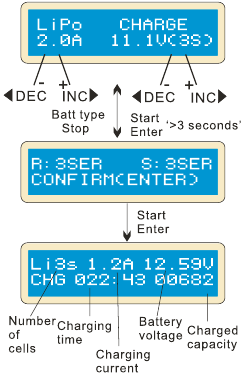

Esta pantalla muestra el estado en tiempo real durante el proceso de carga. Pulse la tecla BATT TYPE/STOP (TIPO DE BATERÍA/PARADA) una vez para detener el proceso de carga.

Carga de la batería de litio en el modo de carga

Este modo de carga es para cargar la batería Li-Po/lon/Fe sin cable de equilibrado.

CARGA DE BATERÍA DE LITIO EN MODO DE EQUILIBRADO

Carga de equilibrio de la batería de litio

El lado izquierdo de la primera línea muestra el tipo de batería que elige. El valor de la izquierda de la segunda línea del cargador es el conjunto de usuarios actual. Después de establecer la corriente y la tensión, pulse la tecla START/ENTER (INICIO/INTRO) durante más de 3 segundos para iniciar el proceso (corriente de carga: 0,1-5,0 A, tensión: 3,7-22,2 V).
Esto muestra el número de celdas que configuró y el procesador detecta. "R" muestra el número de celdas detectadas por el cargador y "S" es el número de celdas establecidas por usted en la pantalla anterior. Si ambos números son idénticos, puede iniciar la carga pulsando el botón START/ENTER (INICIO/INTRO). Si no es así, pulse el botón BATT TYPE/STOP (TIPO DE BATERÍA/PARADA) para volver a la pantalla anterior para comprobar cuidadosamente el número de celdas de la batería antes de continuar.

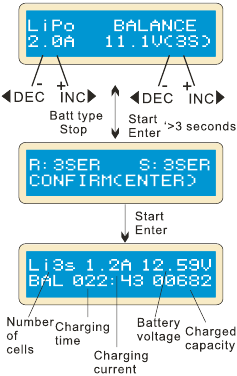

Esta pantalla muestra el estado en tiempo real durante el proceso de carga. Pulse la tecla BATT TYPE/STOP (TIPO DE BATERÍA/PARADA) una vez para detener el proceso de carga.

Carga de la batería de litio en el modo de equilibrio

Esta función sirve para equilibrar la tensión de las celdas de la batería de polímero de litio durante la carga. En el modo de equilibrio, la batería necesita tener un cable de equilibrio para conectarse al puerto de equilibrio individual en el lado derecho del cargador. Y necesita conectar el cable de alimentación de la batería a la salida del cargador.
La carga en este modo es diferente de los modos normales, porque el procesador incorporado monitorea la tensión de la celda individual y controla la corriente de entrada alimentada en cada celda para igualar la tensión de la celda individual.

CARGA RÁPIDA DE LA BATERÍA DE LITIO

El valor en el lado izquierdo de la segunda línea establece la corriente de carga. El valor en el lado derecho de la segunda línea establece la tensión de la batería. Después de establecer la corriente y la tensión, pulse STAR/ENTER (INICIO/INTRO) durante más de 3 segundos para iniciar el proceso.
Esto muestra el número de celdas que configuró y el procesador detecta. "R" muestra el número de celdas detectadas por el cargador y "S" es el número de celdas establecidas por usted en la pantalla anterior. Si ambos números son idénticos, puede iniciar la carga pulsando el botón START/ENTER (INICIO/INTRO). Si no es así, pulse el botón BATT TYPE/STOP (TIPO DE BATERÍA/PARADA) para volver a la pantalla anterior para comprobar cuidadosamente el número de celdas de la batería antes de continuar.
Esta pantalla muestra el estado en tiempo real durante el proceso de carga. Pulse la tecla BATT TYPE/STOP (TIPO DE BATERÍA/PARADA) una vez para detener el proceso de carga.

Carga de la batería de litio en el modo de carga rápida

La corriente de carga será menor cuando avance hasta el final de la carga. Se reducirá un proceso de CV específico para finalizar el proceso de carga antes. De hecho, la corriente de carga llegará a 1/5 cuando el proceso de carga llegue a 1/10. La capacidad de carga será un poco menor que la carga normal, pero el tiempo de carga se acortará en consecuencia.

CONTROL DE ALMACENAMIENTO DE LA BATERÍA DE LITIO

En esta pantalla, puede configurar la corriente y la tensión de la batería. La carga y la descarga harán que las baterías lleguen al nivel de tensión del estado de "almacenamiento" (storage).
Esta pantalla muestra el estado en tiempo real de la carga. Pulse la tecla BATT TYPE/STOP (TIPO DE BATERÍA/PARADA) una vez para detener el proceso de carga.

Carga de la batería de litio en el modo de almacenamiento

Esta función es para cargar/descargar baterías que no se utilizan de inmediato. Este programa está diseñado para cargar o descargar baterías de un estado original específico. Se clasifican por tipos: 3,75V Lilo, 3,85V LiPo y 3,3V LiFe. El programa comenzará a descargarse si el estado original de la batería excede el nivel de tensión de almacenamiento.

DESCARGA DE BATERÍA DE LITIO

El valor de la corriente de descarga a la izquierda no puede exceder IC, y el valor a la derecha no puede estar por debajo de la tensión recomendada por el fabricante para evitar una descarga profunda. Pulse START/ENTER (INICIO/INTRO) durante más de 3 segundos para iniciar la descarga.

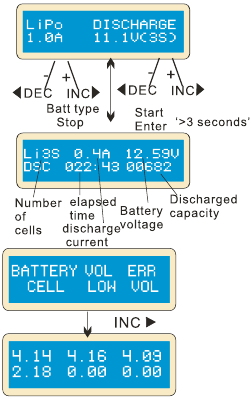

Esto muestra el estado en tiempo real de la descarga, puede pulsar la tecla BATT TYPE/STOP (TIPO DE BATERÍA/PARADA) para detener la descarga. El procesador detecta que la tensión de una celda es demasiado baja.
La cuarta celda está dañada. El valor de la tensión puede ser cero si se produce una desconexión.

Equilibrio y monitoreo de tensión en el proceso de descarga

El procesador monitorea la tensión de cada celda cuando las baterías están durante su proceso de "almacenamiento" (storage) y "descarga" (discharging). Si la tensión de cualquier celda es anormal, B6AC mostrará un mensaje de error y finalizará el programa forzosamente. Por lo tanto, si hay daños o desconexión de la batería, puede ver el mensaje de error y pulsar INC para saber qué celda está dañada.

CARGA DE BATERÍA NICD/NIMH

Este programa es para la carga de baterías NiCd/NiMH asociadas con aplicaciones de modelos RIC. Puede pulsar la tecla START/ENTER (INICIO/INTRO) para que parpadee y, a continuación, IN Cor DEC para cambiar el valor del parámetro. Pulse la tecla START/ENTER (INICIO/INTRO) para almacenar el valor.
La pantalla muestra el estado en tiempo real. Pulse la tecla BATT TYPE/STOP (TIPO DE BATERÍA/PARADA) para finalizar el programa. El sonido se emitirá para indicar el final del programa.

Carga de la batería NiCd/NiMH en el modo de carga

Este programa carga la batería utilizando la corriente que configure. En el estado "auto" (automático), debe configurar el límite superior de la corriente de carga para evitar daños por una corriente de alimentación excesiva. Algunas baterías de baja resistencia y capacidad pueden provocar una corriente más alta en el modo de carga "auto" (automático). Pero en el modo manual, se cargará con la corriente que configure. Puede hacer que parpadee en el campo actual y pulsar INC y DEC simultáneamente para cambiar entre el modo automático (Auto) y el modo manual (Manual).

NOTA: Corriente de carga rápida permitida: 1C-2C

DESCARGA DE BATERÍA NICD/NIMH

Establezca la corriente de carga a la izquierda y la tensión final a la derecha. El rango de la corriente de carga es de 0,1 a 1,0 A; el rango de la tensión final es de 0,1 a 25,0 V. Pulse la tecla START/ENTER (INICIO/INTRO) durante más de 3 segundos para iniciar el programa.
La pantalla indica el estado de descarga. Puede pulsar la tecla START/ENTER (INICIO/INTRO) para modificar la corriente de descarga. Pulse START/ENTER (INICIO/INTRO) de nuevo para almacenar el valor. Pulse la tecla BATT TYPE/STOP (TIPO DE BATERÍA/PARADA) para detener la descarga. El sonido emitido alerta del final de la descarga.

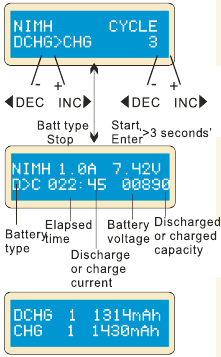

CICLO DE CARGA/DESCARGA Y DESCARGA/CARGA DE BATERÍA NICD/NIMH

Puede configurar la secuencia a la izquierda y el número de ciclos a la derecha. El rango del número de ciclos es de 1 a 5.
Pulse la tecla BATT TYPE/STOP (TIPO DE BATERÍA/PARADA) para detener el programa, puede pulsar la tecla START/ENTER (INICIO/INTRO) para modificar la corriente de carga. El sonido indica el final del programa.
Cuando se acerca al final, puede ver la capacidad de la batería que se está cargando o descargando. Puede pulsar la tecla INC o DEC para mostrar el resultado de cada ciclo.

CARGA DE LA BATERÍA PB

Configure la corriente de carga a la izquierda y la tensión nominal a la derecha. El rango de corriente es de 0,1 a 5,0 A, la tensión debe coincidir con la batería que se está cargando. Pulse la tecla START/ENTER (INICIO/INTRO) durante más de 3 segundos para iniciar la carga.
La pantalla muestra el estado de descarga en tiempo real. Pulse la tecla START/ENTER (INICIO/INTRO) para modificar la corriente de descarga. Pulse la tecla START/ENTER (INICIO/INTRO) de nuevo para almacenar el valor del parámetro que configuró. Pulse la tecla BATT TYPE/STOP (TIPO DE BATERÍA/PARADA) para finalizar el programa.

Carga de la batería Pb (plomo-ácido) en el modo de carga

Este programa solo es adecuado para cargar baterías Pb (plomo-ácido) con una tensión nominal de 2 a 20 V. La batería Pb (plomo-ácido) es completamente diferente de la batería NiCd/NiMH. Estas baterías solo pueden entregar una corriente más baja en comparación con su capacidad. La misma restricción se aplica al proceso de carga. En consecuencia, la corriente de carga óptima solo puede ser 1/10 de la capacidad. La batería Pb no se puede utilizar para la carga rápida, siga las instrucciones proporcionadas por el fabricante de la batería.

Debido a la característica química de la batería Pb, el punto de corte puede ser difícil de detectar a veces. Recomendamos al usuario que utilice la función CAPACITY CUT OFF (CORTE DE CAPACIDAD) para proteger la batería. Puede pulsar la tecla START/ENTER (INICIO/INTRO) para que parpadee y modificar el valor de los parámetros utilizando la tecla INC o DEC, pulse la tecla START/ENTER (INICIO/INTRO) para almacenar el valor.

DESCARGA DE LA BATERÍA PB

Configure la corriente de carga a la izquierda y la tensión nominal a la derecha. El rango de la corriente de descarga es de 0,1 a 1,0 A, la tensión debe coincidir con la batería que se está cargando. Pulse la tecla START/ENTER (INICIO/INTRO) durante más de 3 segundos para iniciar la carga.
La pantalla muestra el estado de descarga en tiempo real. Pulse la tecla START/ENTER (INICIO/INTRO) para modificar la corriente de descarga. Pulse la tecla START/ENTER (INICIO/INTRO) de nuevo para almacenar el valor del parámetro que configuró. Pulse la tecla BATT TYPE/STOP (TIPO DE BATERÍA/PARADA) para finalizar el programa.

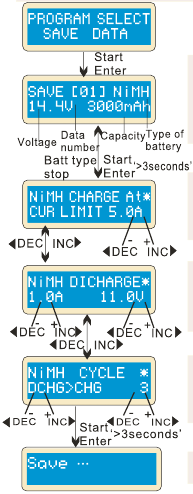

PROGRAMA DE ALMACENAMIENTO DE DATOS

Para su comodidad, B6AC tiene un programa de almacenamiento y carga de datos. Puede almacenar cinco datos de batería que representan las especificaciones respectivas de las baterías. Puede recuperar los datos al cargar o descargar sin configurar el programa de nuevo. Pulse la tecla START/ENTER (INICIO/INTRO) para que parpadee y utilice INC o DEC para configurar el parámetro.

La configuración del parámetro en la pantalla no afectará el proceso de carga y descarga. Simplemente presentan la especificación de la batería. El ejemplo es una batería NiMH, que incluye 12 celdas, la capacidad es de 3000 m Ah.
Configure la corriente de carga en el modo manual o el límite de corriente en el modo automático. Pulse las teclas INC y DEC simultáneamente para hacer parpadear el campo actual para cambiar el modo de carga.
Configure la corriente de descarga y la tensión final.
Configure la secuencia de carga/descarga y el número de ciclos.
Guardar los datos

PROGRAMA DE CARGA DE DATOS

Este programa es para cargar los datos almacenados en el programa "save data" (guardar datos). Pulse la tecla START/ENTER (INICIO/INTRO) para que el campo de datos parpadee y pulse INC o DEC durante más de 3 segundos para cargar los datos.

Elija el número de datos que desea recuperar. Se reproducirán los datos que desee recuperar.
Cargando los datos.

DIVERSA INFORMACIÓN EN EL PROGRAMA

Puede consultar diversa información en la pantalla LCD durante el proceso de carga y descarga. Pulse la tecla DEC, el cargador mostrará la configuración de los usuarios. Puede pulsar la tecla INC para supervisar el voltaje de cada celda mientras la batería está conectada a cada puerto del cargador.

Llega al voltaje final cuando el programa termina.
La función de corte de capacidad mostrada está activada y el valor de ajuste de la capacidad.
El temporizador de seguridad mostrado está activado y la duración del tiempo en minutos.
La función de corte de temperatura mostrada está activada.
La temperatura externa se muestra cuando se utiliza la sonda de temperatura.
La batería está conectada a cada puerto a través de un cable; puede comprobar el voltaje de cada celda en el paquete de baterías. Cuando el cable está conectado a los puertos del cargador, el programa mostrará el voltaje de hasta 6 baterías.

MENSAJE DE ADVERTENCIA Y ERROR

El B6AC incorpora una variedad de funciones para que los sistemas verifiquen los procesos y el estado de la electrónica. En caso de error, la pantalla mostrará la causa del error y emitirá un sonido audible.

Polaridad incorrecta conectada.

La conexión de la batería está interrumpida.

Cortocircuito de la terminación de salida.

Voltaje de entrada incorrecto.

¡El voltaje del paquete de baterías se ha seleccionado incorrectamente!

El cargador ha funcionado mal por alguna razón. Busque asesoramiento profesional.

El voltaje es más bajo que el establecido. Compruebe el número de celdas en el paquete de baterías.

El voltaje es más alto que el establecido. Compruebe el número de celdas en el paquete de baterías.

El voltaje de una celda en el paquete de baterías es demasiado bajo, compruebe el voltaje de cada celda.

El voltaje de una celda en el paquete de baterías es demasiado alto; compruebe el voltaje de cada celda.

Se detectó una conexión incorrecta del conector; compruebe el conector y el cable.

La temperatura interna es demasiado alta, enfríe.

El procesador no puede controlar la corriente de alimentación, repárelo.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Imax B6AC

Idiomas disponibles
