Manual de UeeVii CPE852

DESCRIPCIÓN GENERAL

Presentación
UeeVii CPE852 es un dispositivo de transmisión inalámbrica de doble banda de largo alcance de 2,4 GHz y 5,8 GHz. Utiliza tecnología de comunicación inalámbrica para transmitir datos de red utilizando el aire como medio para realizar interconexiones punto a punto o punto a multipunto de larga distancia. La capa de enlace de datos de trabajo realiza la interconexión de redes de área local de 5 km.
La transmisión del puente de vídeo CPE852 generalmente consta de dos dispositivos en modo AP y Cliente respectivamente. En el lado del cliente (lado receptor), el CPE se conecta con la cámara IP, en el lado AP (lado transmisor), el CPE se conecta con una grabadora de vídeo. El AP puede recibir datos inalámbricos transmitidos desde múltiples clientes, y es fácil y conveniente para la gestión centralizada del equipo remoto.
El CPE se utiliza ampliamente en autopistas, monitorización de ríos de embalses, sistemas de monitorización de ascensores, sistemas de monitorización de grúas de sitio, sistemas de monitorización de terminales portuarias, sistemas de monitorización de acuicultura marina, etc.
Extienda el rango de WiFi de la red de punto a punto, extienda la red en la casa a su granero, garaje, iglesia, almacén e incluso a la casa del vecino a través de la transmisión de señal de puente inalámbrico. No es necesario instalar un nuevo módem y pagar por él cada mes, lo que le ahorra dinero.

Características destacadas

  1. Transmisión de alta velocidad; 2,4 G 300 Mbps; 5,8 G 900 Mbps
  2. Puerto LAN RJ45 de 1000 Mbps, compatible con Gigabit
  3. Antena de alta ganancia de 15 dbi incorporada para frecuencia 5G; Antena de alta ganancia de 9 dbi incorporada para frecuencia 2.4G;
  4. Compatible con el estándar de protocolo IEEE802.11b/g/n, IEEE802.11a, IEEE802.11ac IEEE802.3u
  5. Distancia de transmisión de hasta 5 km (sin barreras) para la frecuencia de 5 GHz Hasta 1 km para la frecuencia de 2,4 GHz.
  6. El puente maestro admite el acceso a puntos de acceso WiFi
  7. La marcación para configurar el transmisor y el receptor es fácil de usar
  8. Modo de red WDS, red de vídeo dual compatible
  9. Compatible con el modo punto a punto, punto a multipunto
  10. Modo de ahorro de energía dinámico MIMO (DMPS) y APSD
  11. Admite fuente de alimentación POE de 24 V, fácil de instalar e implementar
  12. Admite el dispositivo de gestión de acceso a la GUI WEB.

Especificaciones

Marca UeeVii
Modelo CPE852
CPU MT7620A&MT7612EN&JL2101D
Flash 8 MByte
DRAM DDR2 64 MByte
Interfaz de red Puerto Ethernet LAN de 10/100/1000 Mbps*1 Puerto Ethernet LAN de 10/100 Mbps*1
Velocidad de datos 11g: 6/9/12/18/24/36/48/54Mbps 11n: 300Mbps (máx.) 11ac+: 900Mbps (máx.)
Método de transferencia Espectro ensanchado de secuencia directa (DSSS)
Modulación OFDM/BPSK/QPSK/CCK/DQPSK/DBPSK
Estándar de protocolo IEEE802.11b/g/n, IEEE802.11a, IEEE802.11ac, IEEE802.3u
Acuerdo CSMA/CA, TCP/IP, IPX/SPX, NetBEUI, DHCP, NDIS3, NDIS4, NDIS5
Rango de frecuencia 5,8 GHz: 4900~6100MHz 2,4 G Hz: 2400~2500MHz
Antena Antena de alta ganancia de 15 dbi incorporada para frecuencia 5G; Antena de alta ganancia de 9 dbi incorporada para frecuencia 2.4G
Potencia ≤3W, POE24V~1A
WEPGUI Soporte
Telnet Soporte
Serie WPA/WPA2
Seguridad WPA/WPA2, WPA-PSK, WPA2-PSK
Temperatura -30 65 ℃
Tamaño y peso de la caja 11.8*11.5*2.7 pulgadas y 2.2LB

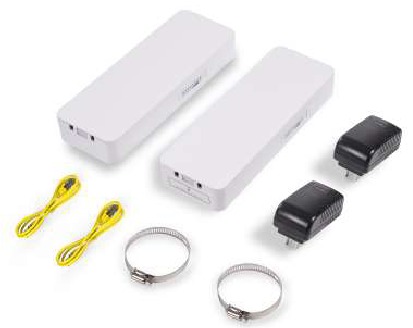

Contenido del paquete
2* Puente Gigabit CPE852
2* Adaptador Gigabit POE (24 V)
2* Cable de red Cat5e
2* Aro de metal
1* Manual de usuario

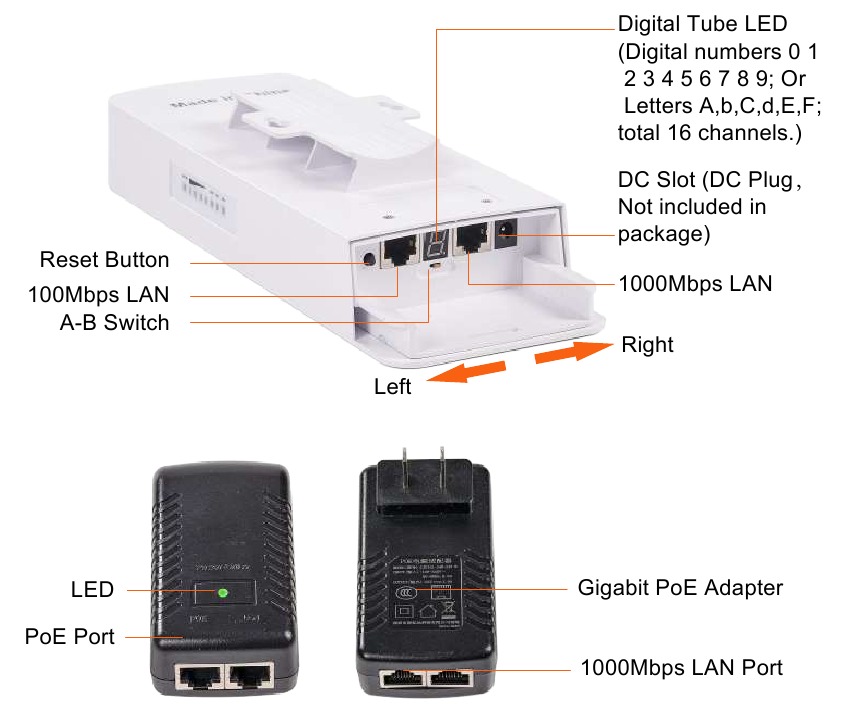

Detalles de la interfaz
Detalles de la interfaz

Funcionamiento del botón
Botón de reinicio:
En el modo de configuración, pulse brevemente una vez para alternar un carácter diferente para emparejar. Mantenga pulsado durante 10 segundos para restablecer el puente inalámbrico;
Interruptor A-B:
Al empujar el interruptor a "A" (lado izquierdo) se indica que el puente actúa como el puente maestro (transmisor); al empujar el interruptor a "B" (lado derecho) se indica que el puente actúa como el puente esclavo (receptor)

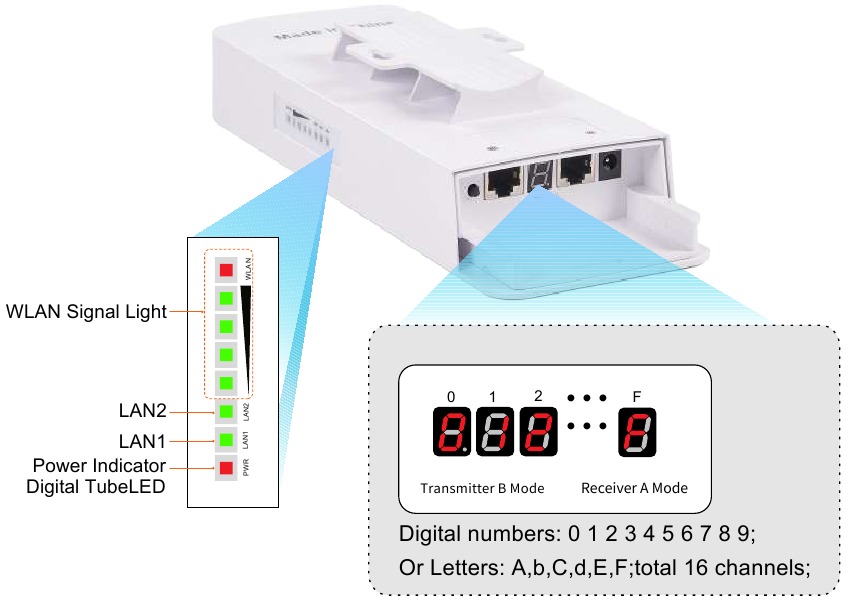

Detalles del indicador LED
Detalles del indicador LED

Luz LED Descripción
Luces de señal Una vez que el puente se conecta correctamente, la luz WLAN se encenderá, si no está conectado, la luz WLAN no se encenderá.
LAN1/LAN2 La conexión de datos es exitosa, la luz LED está encendida, de lo contrario, no está brillante.
PWR Indicador de encendido, el LED está encendido después de que la alimentación está conectada
LED de tubo digital Los números o letras digitales indican el canal de trabajo actual. Números digitales: 0 1 2 3 4 5 6 7 8 9; O letras: A, b, C, d, E, F; total de 16 canales;
¡El canal predeterminado del dispositivo es "0". Presione brevemente el botón Reset (Restablecer) una vez para cambiar su canal!

Inicio rápido

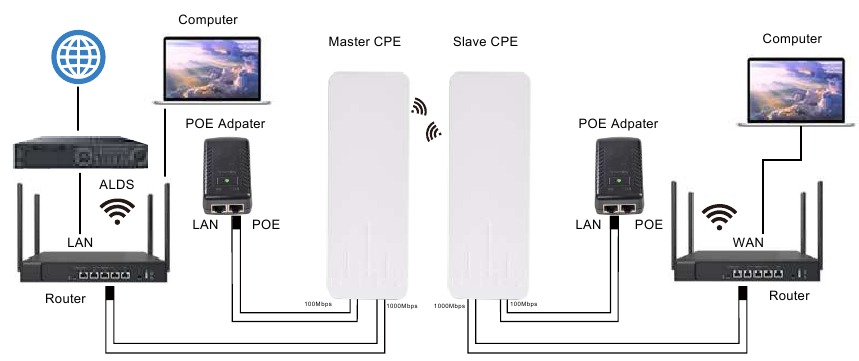

Cómo conectar
 Cómo conectar

  1. De acuerdo con los requisitos, prepare un cable de red lo suficientemente largo (se recomienda que esté dentro de los 20 metros, debe ser Cat 5e o superior para conectar el puente inalámbrico y la fuente de alimentación PoE.
  2. Debe utilizar el enchufe PoE suministrado para la fuente de alimentación. Es posible que otros enchufes PoE o conmutadores PoE no cumplan con nuestro dispositivo.
  3. Conecte el cable de red desde el router al puerto de 1000 mbps del puente inalámbrico para ayudar a obtener una mayor velocidad de red.

Emparejamiento
Nota:
Al emparejar, mantenga su distancia de emparejamiento a más de 2 m/6,6 pies.

Paso de emparejamiento punto a punto

  1. Cambie una unidad a A (puente maestro) y una unidad a B (puente esclavo);
  2. Conecte el POE a cada unidad utilizando el cable Ethernet y enchufe el POE;
  3. Espere a que se enciendan, unos 2 minutos;
  4. Utilice el pequeño botón de reinicio para hacer clic hasta que obtenga un canal con una letra. 1,2,3,..., A, B, C,..., F, aquí se utiliza C;
  5. Luego, en la otra unidad, haga lo mismo. Ambas unidades deben estar en el mismo canal;
  6. Espere de 2 a 5 minutos para completar el emparejamiento (desenchufe el cable de red de origen, el emparejamiento será más rápido). Cuando el número del tubo digital sea sólido y la luz de señal del lateral se encienda, significa que el emparejamiento se ha realizado correctamente;
  7. Finalmente, conecte otros dispositivos (router, PC, conmutador) e instálelos en la ubicación de destino.

Paso de emparejamiento punto a multipunto
ej: 1 puente maestro con 3 puentes esclavos

  1. Cambie una unidad a A (puente maestro) y 3 unidades a B (puente esclavo);
  2. Conecte el POE a cada unidad utilizando el cable Ethernet y enchufe el POE;
  3. Espere a que se enciendan, unos 2 minutos;
  4. Utilice el pequeño botón de reinicio para hacer clic hasta que obtenga un canal con una letra. 1,2,3,..., A, B, C,..., F, aquí se utiliza C;
  5. Luego, en las otras 3 unidades, haga lo mismo. Las 4 unidades deben estar en el mismo canal;
  6. Espere de 2 a 5 minutos para completar el emparejamiento. Cuando el número del tubo digital sea sólido y la luz de señal del lateral se encienda, significa que su emparejamiento se ha realizado correctamente;
  7. Finalmente, conecte otros dispositivos (router, PC, conmutador) e instálelos en la ubicación de destino.

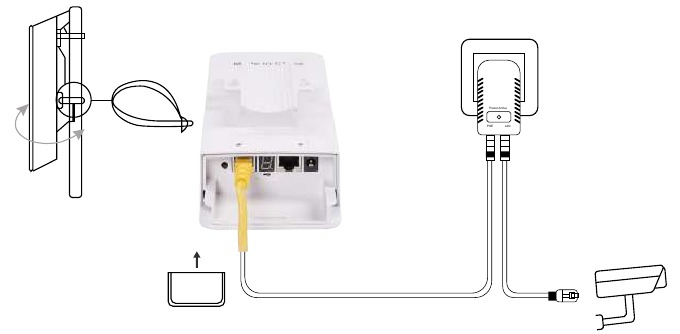

Instalación
Instalación

  1. Coloque el CPE en la posición seleccionada y ajuste la orientación del panel frontal del CPE para que sea aproximadamente la misma que la dirección seleccionada, luego use las bridas para fijar el CPE, el soporte no está incluido en el paquete. Soporte universal UeeVii recomendado (ASIN: B09NLLG8MZ).
  2. Prepare un cable de red lo suficientemente largo para conectar el adaptador PoE y el CPE, el cable de red está conectado al puerto LAN del CPE, y el otro extremo está conectado al puerto PoE del adaptador PoE. Se recomienda utilizar un cable de red blindado cat 5 (o superior) con un cable de tierra.
  3. Conecte el adaptador PoE PoE al CPE y la LAN a la cámara, PC, router o conmutador según la topología de la red. La función de PoE es proporcionar energía y transmisión de datos para el CPE.
  4. La conexión LAN del adaptador PoE del CPE maestro supervisa Internet, y la LAN del adaptador PoE del CPE esclavo conecta cámaras o routers y otros equipos.

Nota:
Para la instalación punto a punto, la línea de visión de los 2 soportes del puente inalámbrico debe ser clara y no puede pasar a través de la pared. El ángulo de transmisión de la señal del puente es de 60 grados. Para la instalación punto a multipunto, el ángulo del puente esclavo debe ajustarse para asegurarse de que está dentro del rango de señal de 60 grados del puente principal. La dirección de polarización de la antena es horizontal 60°/vertical 30°.

Función WiFi
¡La función Wi-Fi está activada de forma predeterminada para el puente maestro! Y el puente maestro CPE852 transmite SSID Wi-Fi de doble banda de 2,4 GHz y 5,8 GHz al mismo tiempo; el esclavo no transmite wifi, se sugiere instalar un router en el lado esclavo.

Nombre y contraseña de Wi-Fi de 2,4 G:
Wi-Fi SSID: CPE5G_2G1
Contraseña de Wi-Fi: 1234567890

Nombre y contraseña de Wi-Fi de 5,8 G:
Wi-Fi SSID: CPE5G 5GXXX
Contraseña de Wi-Fi: CPE123456XXX
XXX representa diferentes canales, consulte la tabla comparativa en los detalles
Por ejemplo 1, el SSID de Wi-Fi es CPE5G_5G0, su contraseña es CPE1234560;
Por ejemplo 2, el SSID de Wi-Fi es CPE5G_5G36, su contraseña es CPE 12345636;
Puede acceder al puente inalámbrico a través de su ordenador para configurar el SSID y la nueva contraseña WiFi. Consulte la sección de configuración avanzada.

Caso de aplicación

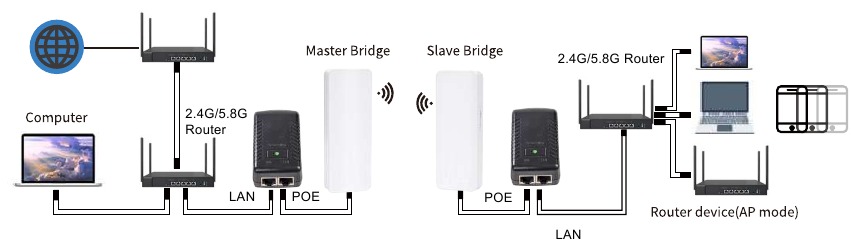

Caso 1: Ampliación del rango de WiFi de la red punto a punto
Adecuado para extender la red a segundos edificios, como garajes, tiendas, graneros, etc.
Ampliación del rango de WiFi de la red punto a punto

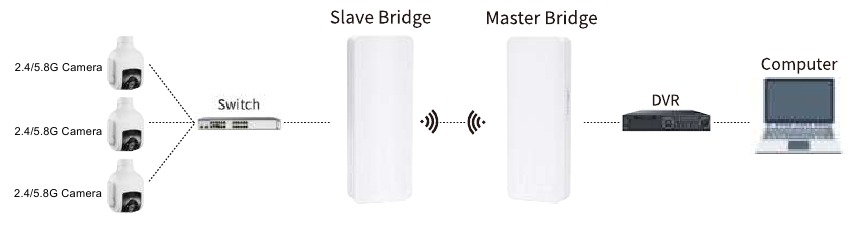

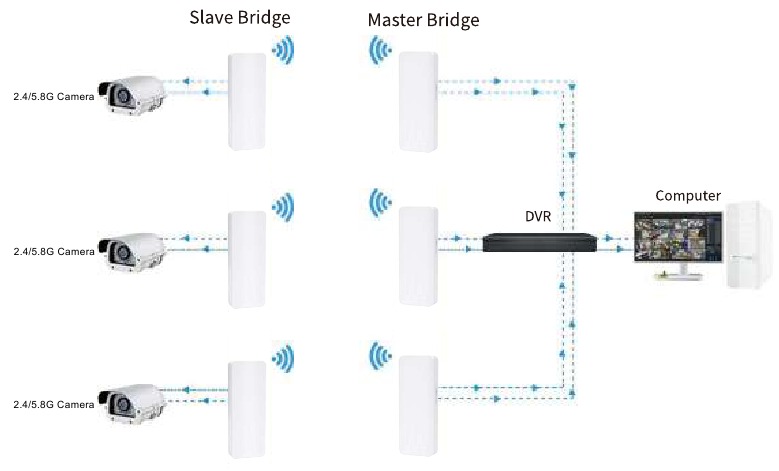

Caso 2: Ampliación punto a punto del rango de cámaras de vigilancia
Ampliación punto a punto del rango de cámaras

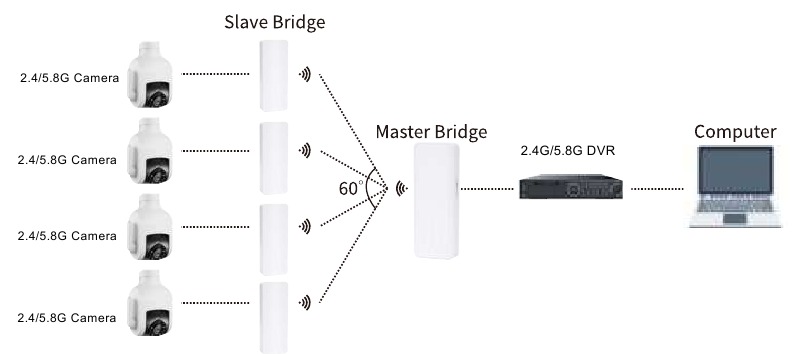

Caso 3: Ampliación punto a multipunto del rango de cámaras de vigilancia
Ampliación punto a multipunto del rango de cámaras

Caso 4: Ampliación punto a punto del rango de cámaras de vigilancia

Ajustes avanzados

Nota:
Puede habilitar el dispositivo sin ajustes avanzados.

Acceso al ordenador

  1. Conecte con CPE al ordenador Consulte la figura de la izquierda para conectar el CPE al ordenador a través de un adaptador PoE y un cable Ethernet.
    Acceso al ordenador - Paso 1

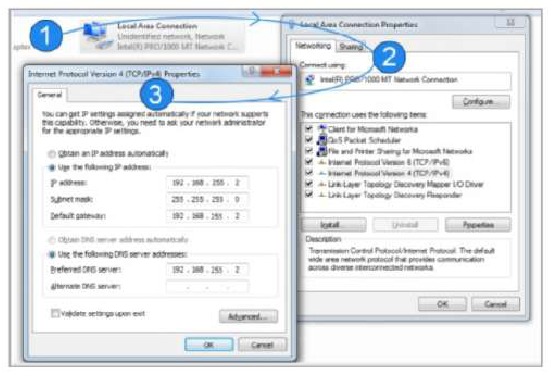

  2. Modifique la dirección IP de su ordenador, haga que la IP de su ordenador y la dirección IP del puente estén en el mismo segmento de red (LAN) para que pueda acceder a ellos.
    Acceso al ordenador - Paso 2
  1. Busque y abra "Abrir centro de redes y recursos compartidos" en su ordenador.
    Consejos: haga clic en el icono de red en la esquina inferior derecha del ordenador.
  2. Busque y abra la opción "Cambiar la configuración del adaptador", seleccione "Conexión de área local" para hacer clic con el botón derecho para abrir las propiedades de la red. Consulte la imagen de arriba para abrir.
  3. Busque y haga doble clic para abrir el "Protocolo de Internet versión 4(TCP/IPv4)", elija "Usar la siguiente dirección IP" e introduzca la dirección IP, la máscara de subred, la puerta de enlace predeterminada, el servidor DDS preferido.
  1. Cambie la dirección IP de su ordenador a 192.168.255.xxx (192.168.255.xxx no puede ser la misma que la IP del CPE), entonces la dirección IP de entrada es 192.168.255.xxx, la máscara de subred es 255.255.255.0 (Autocompletar), la puerta de enlace predeterminada es 192.168.255.xxx, el servidor DDS preferido es 192.168.255.xxx. Puede utilizar 192.168.255.2 (xxx=2) en la imagen de referencia para configurar.
    Acceso al ordenador - Paso 3

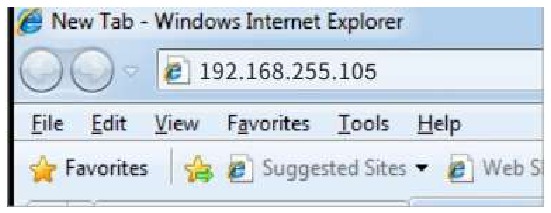

  2. Abra el navegador web e introduzca la dirección IP del puente maestro (como 192.168.255.105) para iniciar sesión. En la pantalla de inicio de sesión, el nombre de usuario y la contraseña de inicio de sesión predeterminados del puente inalámbrico son "admin", simplemente introduzca la contraseña para iniciar sesión.
    Nota: "admin" no es la contraseña del WiFi SSID, es solo la contraseña para el acceso WEB.
  1. Inicio de sesión correcto, vaya a la configuración.

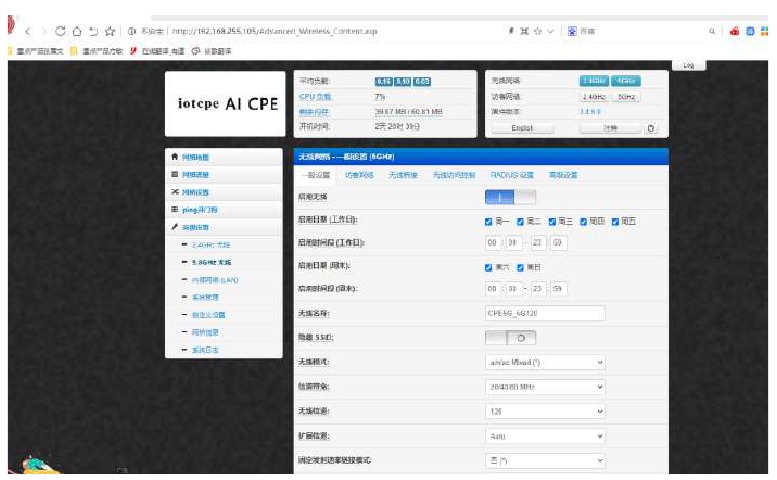

    Acceso al ordenador - Paso 4
  1. En la configuración inalámbrica, desactive "Hide SSID" (Ocultar SSID), luego modifique el nombre del SSID y la contraseña de WiFi, y finalmente haga clic en "Apply" (Aplicar) para completar la configuración.

Lista de SSID/contraseña de Wi-Fi de 5,8G
Puede comprobar el SSID y la contraseña a través de esta tabla.
PD: En esta tabla, los SSID y las contraseñas son los predeterminados).

Tubo digital Led A Mater Bridge IP B Slave Bridge IP ID de 5,8G Wi-Fi SSID Contraseña
0 192.168.255.100 192.168.255.200 0 CPE5G_5G0 CPE5G_5G0
1 192.168.255.101 192.168.255.201 36 CPE5G_5G36 cpe12345636
2 192.168.255.102 192.168.255.202 40 CPE5G_5G40 cpe12345640
3 192.168.255.103 192.168.255.203 44 CPE5G_5G44 cpe12345644
4 192.168.255.104 192.168.255.204 48 CPE5G_5G48 cpe12345648
5 192.168.255.105 192.168.255.205 120 CPE5G_5G120 cpe123456120
6 192.168.255.106 192.168.255.206 124 CPE5G_5G124 cpe123456124
7 192.168.255.107 192.168.255.207 128 CPE5G_5G128 cpe123456128
8 192.168.255.108 192.168.255.208 132 CPE5G_5G132 cpe123456132
9 192.168.255.109 192.168.255.209 136 CPE5G_5G136 cpe123456136
A 192.168.255.110 192.168.255.210 140 CPE5G_5G140 cpe123456140
B 192.168.255.111 192.168.255.211 149 CPE5G_5G149 cpe123456149
C 192.168.255.112 192.168.255.212 153 CPE5G_5G153 cpe123456153
D 192.168.255.113 192.168.255.213 157 CPE5G_5G157 cpe123456157
E 192.168.255.114 192.168.255.214 161 CPE5G_5G161 cpe123456161
F 192.168.255.115 192.168.255.215 165 CPE5G_5G165 cpe123456165

Lista de SSID/contraseña de Wi-Fi de 2,4G

Tubo digital Led A Mater Bridge IP B Slave Bridge IP ID de 2,4G Wi-Fi SSID Contraseña
0 192.168.255.100 192.168.255.200 1 CPE5G_2G1 1234567890
1 192.168.255.101 192.168.255.201 1
2 192.168.255.102 192.168.255.202 1
3 192.168.255.103 192.168.255.203 1
... ... ... 1
... ... ... 1
E 192.168.255.114 192.168.255.214 1
F 192.168.255.115 192.168.255.215 1

¿Cómo se cambia la dirección IP de los puentes a su propia subred existente y se termina el emparejamiento?

Conocido: La dirección IP predeterminada del puente maestro es 192.168.255.XXX, y la dirección IP predeterminada del puente esclavo es 192.168.255.XXX, asumiendo que su subred en el extremo esclavo es: 192.168.5.xxx

  1. Inicie sesión en el sistema de administración web del puente maestro y esclavo respectivamente, y establezca el puente maestro y esclavo como la subred de su red existente
    1. Introduzca la dirección IP del puente maestro en el navegador: 192.168.255.XXX para iniciar sesión en el puente maestro
      Cómo cambiar la dirección IP de los puentes - Paso 1

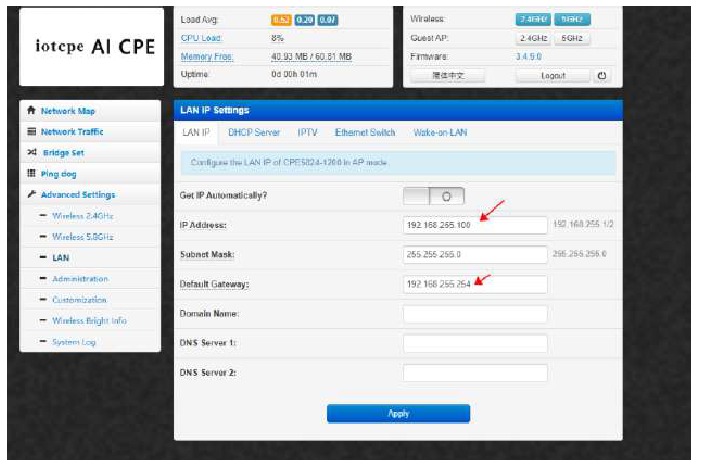

  1. Después de iniciar sesión, modifique la dirección IP del puente maestro 192.168.255.XXX a la subred existente 192.168.5.xxx, asumiendo que es 192.168.5.7
    Cómo cambiar la dirección IP de los puentes - Paso 2
  2. Introduzca la dirección IP 192.168.255.XXX del puente esclavo en el navegador para iniciar sesión en el puente esclavo

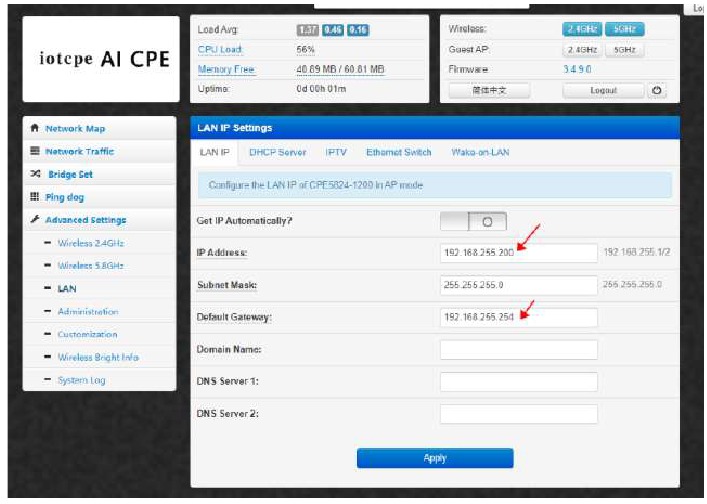

  3. Después de iniciar sesión, cambie la dirección IP del puente esclavo de 192.168.255.XXX a la subred existente 192.168.5.xxx, asumiendo que es 192.168.5.121
    Cómo cambiar la dirección IP de los puentes - Paso 3
  1. Marcación para el emparejamiento
    1. Marque un puente a "A", otro puente a "B", establezca el mismo canal, entonces se emparejarán automáticamente.
    2. El emparejamiento es exitoso. En este punto, su puente se ha configurado para que coincida con la subred de la red existente de su esclavo.
  2. Prueba antes de la implementación
    1. Establezca la IP del portátil en el lado esclavo a IP dinámica (DHCP), esto es para confirmar que el router en el lado maestro puede enviar nuevas IPs al lado esclavo.
    2. Conecte todos los componentes como una red real, pero simple. Revise el diagrama de red según sea necesario. En el lado maestro, debería ser Internet->ALDS/Router->Master CPE En el lado esclavo, debería ser Slave CPE -> (Switch) -> portátiles u otros dispositivos
    3. Su portátil debería tener IP como 192.168.5.xxx y ser capaz de navegar por Internet. Si es así, está todo listo para la implementación.

Solución de problemas

Problema Causa Solución

Latencia de paquetes

  1. Interferencia inalámbrica
  2. La distancia es demasiado larga o hay paredes entre ellos
  3. El ángulo del CPE está en la dirección incorrecta, señal débil
  1. Utilice el análisis WiFi para elegir el mejor canal
  2. El CPE debe estar a la distancia normal y evitar la pared
  3. Ajuste el ángulo del CPE según la intensidad de la señal

Contraseña incorrecta

  1. Olvidó la contraseña
  2. Introdujo una contraseña incorrecta
  3. Demasiadas cookies
  4. La contraseña de WiFi se confunde con la contraseña de acceso WEB
  1. Pulse el botón "RST" (RST) durante 10 segundos para restablecer el puente, la contraseña predeterminada es admin.
  2. Vuelva a introducir la contraseña
  3. Borre las cookies, ejecute arp -d para borrar la tabla MAC
  4. Consulte la tabla anterior para ver la contraseña predeterminada de WiFi, la contraseña de acceso WEB es "admin" (admin)

No se puede iniciar sesión en la WEB

  1. La IP local no está en el mismo segmento de red que el CPE
  2. La IP está ocupada por otros dispositivos
  3. La conexión LAN o el cable Ethernet tienen un problema
  4. Demasiadas cookies, la dirección MAC no se ha actualizado
  1. Haga ping a 192.168.255.xxx para ver el estado de la conexión
  2. Detenga otros dispositivos o cambie a otra dirección IP
  3. Compruebe la conexión LAN y el cable Ethernet
  4. Borre las cookies, ejecute arp -d para borrar la dirección MAC

La luz LED del sistema está apagada

  1. La fuente de alimentación PoE no funciona
  2. Hay algún problema en el puerto PoE del CPE
  3. El cable Ethernet está suelto, el puerto RJ45 tiene una corriente/voltaje incorrectos más bajos o incorrectos
  1. Compruebe si el adaptador PoE o el conmutador PoE funcionan
  2. Compruebe si el puerto PoE del CPE está bien
  3. Compruebe si el cable Ethernet está suelto si el cable Ethernet está enchufado al puerto PoE
  4. Compruebe si el voltaje es normal, si la toma de corriente tiene un problema si el voltaje de entrada del adaptador PoE es normal

Baja velocidad de transmisión

  1. Latencia de paquetes
  2. Circuito del cable Ethernet
  3. Ataque de virus de red
  4. Demasiados usuarios de acceso
  1. Ajuste la distancia, el ángulo y el canal para disminuir la latencia
  2. Compruebe si el puerto está aislado para evitar virus de red y tormentas de difusión
  3. Cambie de canal para obtener una velocidad de red diferente.
  4. Disminuya los usuarios de acceso

El dispositivo siempre está muerto

  1. Electricidad estática
  2. Tiempo de funcionamiento demasiado largo (demasiada memoria)
  3. Caída de rayo
  1. Cambie a otro canal y se emparejará automáticamente.
  2. Haga que el CPE o el adaptador PoE necesiten una conexión a tierra
  3. Si el tiempo de funcionamiento supera los 7 días, reinícielo (puede configurar el reinicio programado)
  4. Después de un rayo, el puerto PoE del dispositivo se rompe o es inestable, es mejor implementar un conductor de rayos
  5. Si aún no puede resolverlo, póngase en contacto con nosotros para que lo solucionemos.

Soporte técnico y servicio

  1. Si tiene algún problema durante el uso, póngase en contacto con nosotros a tiempo;
  2. La instalación de este dispositivo requiere algunos conocimientos de red. Si no puede instalarlo, háganoslo saber o póngase en contacto con un profesional.

Correo electrónico del servicio técnico: support@ueevii.com

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de UeeVii CPE852

Idiomas disponibles

Tabla de contenido
