Manual del ZWO EFW

Introducción

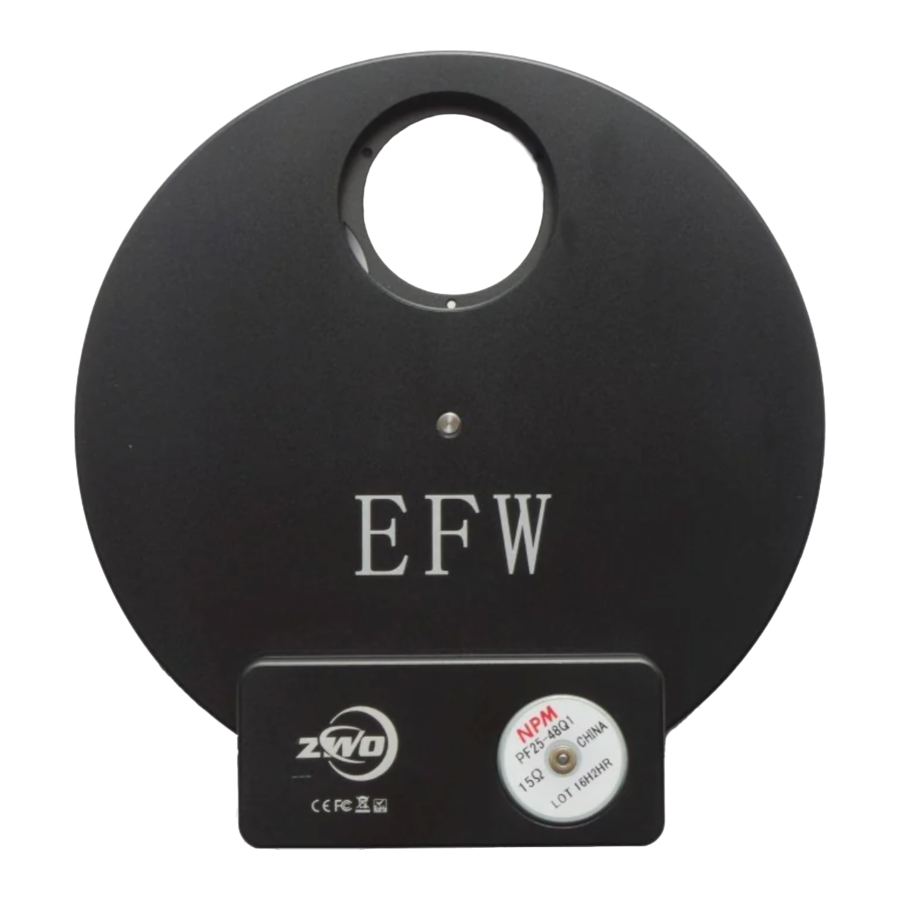

Las ruedas de filtros electrónicas (EFW) son ruedas de filtros que se utilizan con cámaras monocromáticas para la astrofotografía. ZWO ofrece varias configuraciones en función del tamaño del filtro y de la cantidad de filtros utilizados. Un ZWO EFW simplemente requiere una conexión USB para su uso y alimentación. Puede controlarlo desde una variedad de hosts como PC o Arm Linux o teléfono inteligente Android.
Actualmente hay tres configuraciones del ZWO EFW disponibles:

• 1,25": EFW mini de 5 posiciones, EFW de 8 posiciones
• 36 mm: EFW de 7 posiciones
• 2": EFW de 5 posiciones, EFW de 7 posiciones

Instalación de filtros

Filtros montados de tamaño 1,25" y 2": (Tenga en cuenta que los filtros deben tener menos de 7 mm de grosor (sin incluir las roscas) y las roscas deben tener menos de 3 mm de grosor).

• Retire los tornillos que sujetan la cubierta posterior y retire la cubierta posterior.
• Coloque la rueda sobre una superficie plana con la cara hacia abajo.
• Atornille los filtros en las posiciones de la rueda roscada.
• Vuelva a colocar la cubierta posterior y apriete los tornillos.

Para filtros no montados de 31 mm, 36 mm y 51 mm: (Utilice los tornillos M2 y las arandelas para fijar los filtros, que se incluyen en el paquete).

• Retire los tornillos que sujetan la cubierta posterior y retire la cubierta posterior
• Coloque la rueda sobre una superficie plana con la cara hacia abajo.
• Coloque los filtros en las posiciones de los filtros.
• Utilice los tornillos M2 incluidos con las arandelas para asegurar los filtros en su lugar.
• Vuelva a colocar la cubierta posterior y apriete los tornillos.

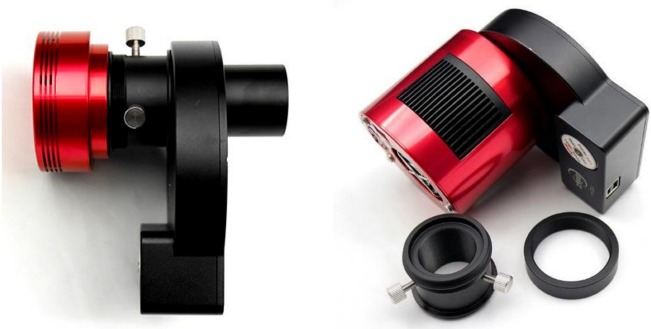

Conexión a la cámara

Puede conectar su cámara al EFW con un adaptador de 1,25" o simplemente enroscarlo directamente a la interfaz M42. Preste atención a la dirección del EFW cuando se conecte a la cámara ZWO ASI 1600 para asegurarse de que los filtros estén lo más cerca posible del sensor para minimizar la posibilidad de viñeteado.

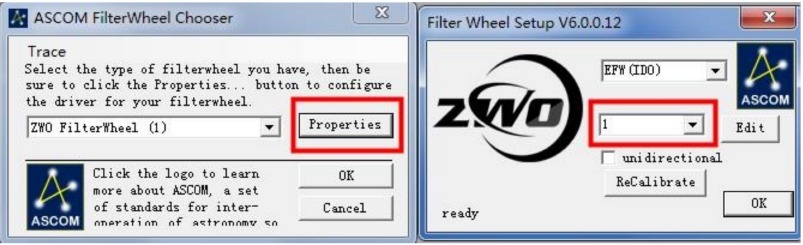

Instalación del controlador

Los ZWO EFW están diseñados como un dispositivo USB HID (como un teclado o un ratón), por lo que solo necesita instalar el controlador ASCOM para su uso.
Descargue e instale el controlador ASCOM de EFW desde nuestro sitio web o instálelo desde el CD-ROM que se incluye con su EFW.

Asegúrese de instalar primero la plataforma ASCOM.

Instale primero la plataforma ASCOM:
Plataforma ASCOM 6.2
Plataforma ASCOM 6.3

Controlador ASCOM de la rueda de filtros EFW: ZWO EFW ASCOM setup V1.0.0.12

La mayoría de los programas de imágenes astronómicas son compatibles con el ZWO EFW a través de ASCOM, como Sharpcap, Firecapture, MDL, SkyX, SGP, APT, etc. También puede operar el EFW a través de la ventana de diálogo ASCOM.

Lea nuestro Manual del software ZWO EFW para obtener más información sobre cómo utilizarlo con varios programas y sistemas operativos.

Solución de problemas comunes con su producto

1. Mi EFW intenta moverse, pero se atasca y no puede llegar a la posición correcta.
   1. El filtro es demasiado grueso: Los filtros (sin incluir las roscas) deben tener menos de 7 mm de grosor y las roscas deben tener menos de 3 mm de grosor.
   2. El tornillo M2 utilizado para asegurar el filtro es demasiado largo y hace que la rueda se atasque.

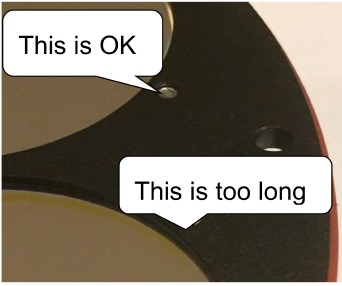

   3. La rosca M42 del telescopio o de la cámara es demasiado larga y sobresale en la rueda de filtros, golpeando el filtro o la rueda, causando que se atasque.

2. Mi EFW gira, pero nunca se detiene, o se detiene en la posición incorrecta.

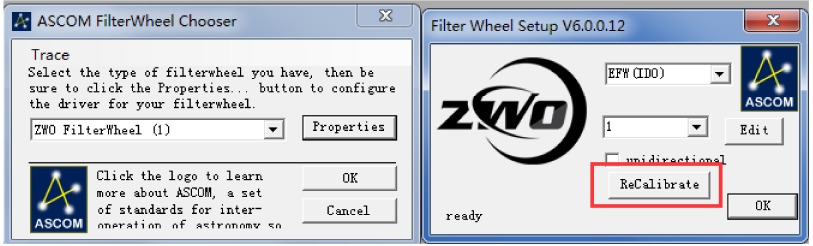

   ZWO EFW utiliza un sensor de infrarrojos para comprobar la posición de la rueda. Si el sensor funciona mal, normalmente puede resolverlo recalibrando el EFW en el controlador ASCOM. Simplemente haga clic en "ReCalibrate" (Recalibrar) en la interfaz del controlador ASCOM. Puede tardar hasta 60 segundos en realizar esta acción.


Si esto no resuelve su problema, contáctenos en: info@zwoptical.com

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del ZWO EFW
