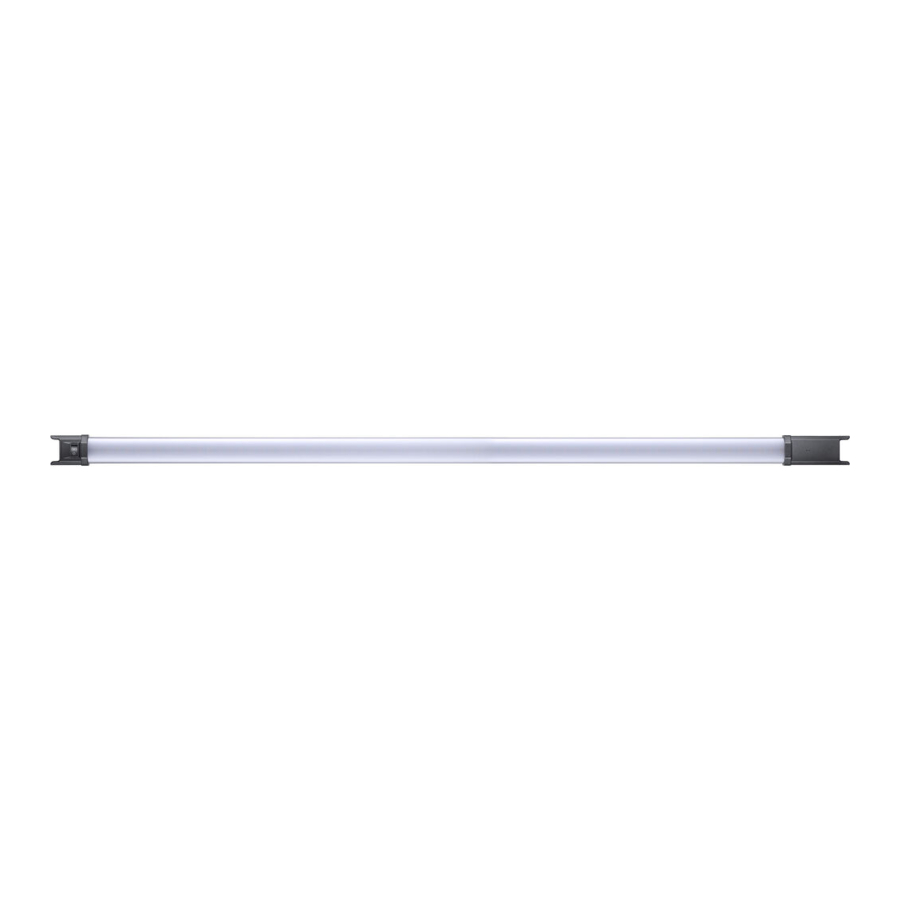

Manual de Godox TL120

Prólogo

Esta luz de tubo RGB TL120 es una luz RGB multifuncional con temperatura de color dual y alto brillo de luz. Adecuada para casi todas las ocasiones de disparo, por ejemplo, en vivo, acampada, maquillaje, retrato, boda, fotografía infantil, etc. Es portátil y fácil de operar.

Características

• Cambie libremente entre el modo LED bicolor, el modo RGB y 39 modos de efectos especiales
• Fácil de ajustar la temperatura del color, el brillo, el tono y la saturación del color
• Cambie los colores al ritmo de la música
• Control mediante APP de smartphone/inalámbrico 2.4G/DMX
• Úselo en combinación para crear grupos de luces más creativos

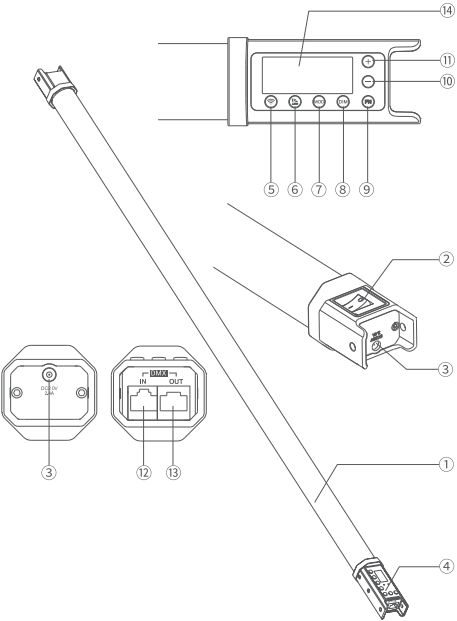

Nombres de las piezas

1. Cuerpo de la luz
2. Interruptor de alimentación
3. Conector de alimentación de CC
4. Panel de control
5. Botón inalámbrico
6. Botón de gel de color
7. Botón MOD
8. Botón DIM
9. Botón FN
10. - Botón
11. + Botón
12. Puerto de entrada DMX
13. Puerto de salida DMX
14. Pantalla

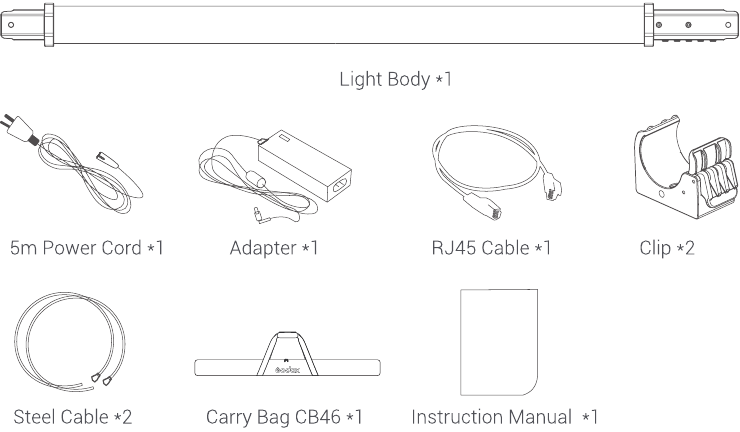

Qué hay en la caja

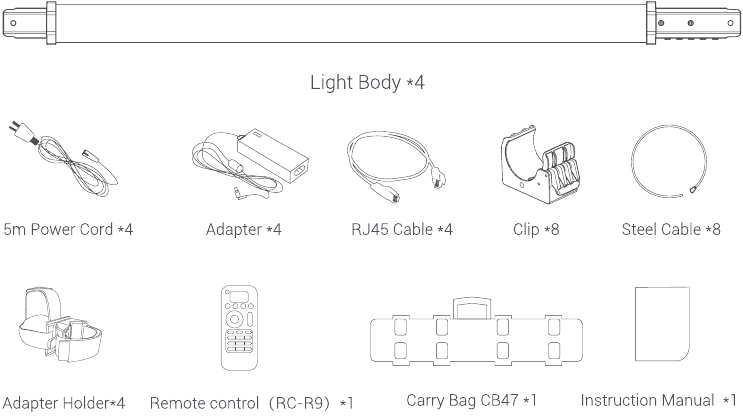

Kit de cuatro luces

Accesorios opcionales

Rejilla TL-GI 20, kit de soporte de dos luces TL, kit de soporte de cuatro luces TL 84. Kit de raqueta de ocho luces TL 38

Administración de la batería

1. Fuente de alimentación
   La batería de litio incorporada puede ofrecer unas 2,5 horas de iluminación con un brillo del 100 % una vez que se haya cargado por completo. La luz también se puede utilizar conectando el adaptador a la fuente de alimentación.
2. Carga
   La carga completa tarda unas 2,5 horas. El indicador de rejillas de carga parpadeará durante la carga y mostrará rejillas completas una vez que esté completamente cargada.

Funcionamiento

1. Interruptor de alimentación
   Utilice el interruptor de alimentación para controlar el encendido o apagado de la luz de tubo RGB. A continuación, la información actual se mostrará en el panel LCD.


2. Selección de modo: modo bicolor/modo RGB/modo de efectos especiales
   Pulse el botón MOD para cambiar entre los diferentes modos:
   • CCT mostrado en la pantalla significa modo bicolor

   • HSI mostrado en la pantalla significa modo RGB

   • FX significa modo de efectos especiales

   1. Modo bicolor

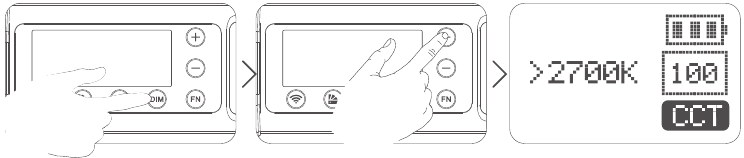

      1. Ajuste de la temperatura del color: pulse el botón "+" o "-" para ajustar la temperatura del color de 2700K a 6500K.

      2. Ajuste de brillo: Pulse el botón DIM, a continuación, pulse el botón "+" o "-" para ajustar el brillo de 0 a 100.

   2. Modo RGB
      1. Ajuste el tono H: pulse el botón FN y se seleccionará H. A continuación, pulse el botón "+" o "-" para ajustar el tono de 0 a 360º.

      2. Ajuste la saturación S: pulse el dial del botón FN y se seleccionará S. A continuación, pulse el botón "+" o "-" para ajustar la saturación de 0 a 100.

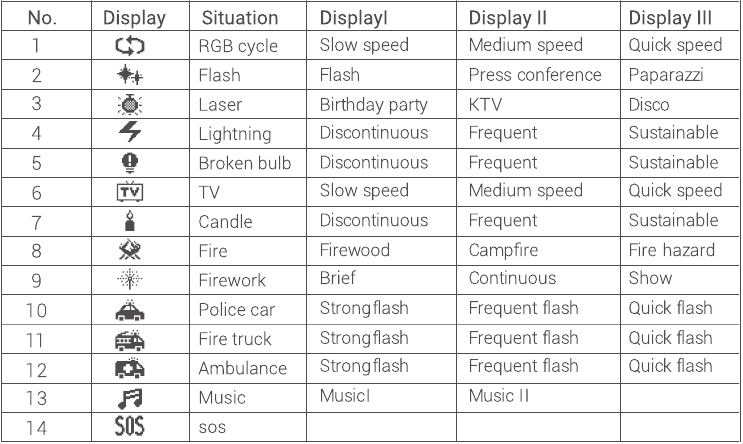

3. Modos de efectos especiales (39)
   1. Pulse el botón '0+1' o "-" para elegir diferentes categorías de efectos especiales del 1 al 14. Y los modos se mostrarán circularmente girando el dial de selección.

   2. Después de elegir el modo actual, pulse el botón FN de I, II y III. Y los modos se mostrarán circularmente manteniendo pulsado el botón FN.

   3. Hay 39 tipos de modo de efectos especiales situacionales que se dividen en 14 categorías para su elección.


4. Selección de modos de control:
   Bluetooth/Mando a distancia inalámbrico 2.4G/Control DMX

   Pulse primero el botón inalámbrico, a continuación, pulse el botón "+" o "-" para elegir el modo de control. Después de elegir el modo, pulse el botón FN o el botón inalámbrico para entrar en la interfaz de configuración correspondiente. Pulse el botón inalámbrico u otro botón para salir de la interfaz de configuración.
   1. Configuración de Bluetooth
      1. Interruptor de Bluetooth: pulse el botón FN para seleccionar el Bluetooth. A continuación, pulse el botón "+" o "-" para activar o desactivar. Si se muestra "ON" (encendido), el Bluetooth está activado y "OFF" (apagado) significa que está desactivado. Cuando el Bluetooth está activado, el indicador se volverá azul.

      2. Inicialice la contraseña de Bluetooth: pulse el botón FN para seleccionar RESET. A continuación, pulse el botón "+" o "-"
         para restablecer el Bluetooth.
      3. Número de Bluetooth: MAC: xxxx es el número de Bluetooth de esta luz.
   2. Configuración inalámbrica 4G
      Con el sistema inalámbrico 2.4G, la luz de tubo RGB TL120 tiene función de agrupación y control remotos. Se recomienda adquirir el mando a distancia RC-R9 (opcional) para conseguir el control inalámbrico. Se pueden controlar hasta 6 grupos de luces LED. Dispone de 32 canales y 99 ID con una gran capacidad antiinterferencias.

      1. Interruptor inalámbrico 2.4G: pulse el botón FN para seleccionar el icono inalámbrico. A continuación, pulse el botón "+" o "-" para encender o apagar la conexión inalámbrica 2.4G. "ON" (encendido) significa que la conexión inalámbrica 2.4G está activada (el indicador inalámbrico está iluminado en verde), "OFF" (apagado) significa que está desactivada (el indicador inalámbrico está apagado).

      2. Ajuste de canal: pulse el botón FN para seleccionar CH. A continuación, pulse el botón "+" o "-" para seleccionar 32 canales del 1 al 32.
      3. Ajuste de grupo. pulse el botón FN para seleccionar GR A continuación, pulse el botón "+" o "-" para seleccionar 6 grupos de la A a la F.
      4. Ajuste de ID: pulse el botón FN para seleccionar ID A continuación, pulse el botón "+" o "-" para seleccionar 99 ID del 1 al 99.
         Nota:Al abrir Bluetooth y 2,4G simultáneamente, el indicador se volverá cian. Por favor, haga que el canal, el grupo y el ID de la luz LED sean los mismos que los del mando a distancia. La luz de tubo RGB solo puede recibir señales inalámbricas en estado encendido.
   3. Modos de control DMX
      1. Ajuste la luz al modo FOLLOW (SEGUIR) y pulse el botón FN para elegir ADD (AÑADIR).
      2. Pulse el botón "+" o "-" para ajustar 512 ADD del 001 al 512, el indicador se mostrará en azul.
      3. Después de ajustar ADD, conecte un extremo del cable DMX al puerto de salida DMX del centro de control y el otro extremo al puerto de entrada DMX de la luz.

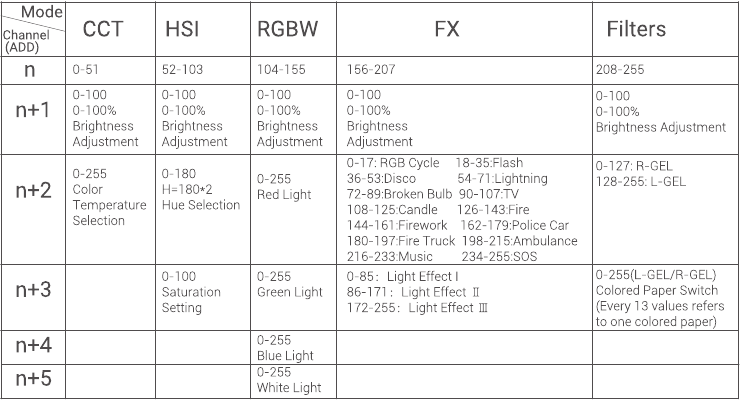

      4. Las estadísticas enviadas por el centro de control son las siguientes:

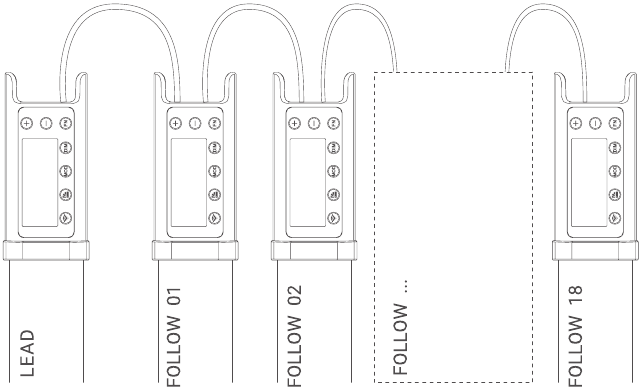

   4. Modo DMX LEAD (LÍDER) y FOLLOW (SEGUIR)
      1. Ajuste una de las luces LED al modo LEAD (LÍDER).
      2. Ajuste otras luces a los modos FOLLOW (SEGUIR).
      3. Conecte las luces con un cable RJ45.
      4. Las luces en los modos FOLLOW (SEGUIR) sincronizarán automáticamente la luz en el modo LEAD (LÍDER).

         Nota: Cuando se utilizan los modos LEAD (LÍDER) y FOLLOW (SEGUIR) a través del puerto DMX, la cantidad de luces en los modos FOLLOW (SEGUIR) no puede ser superior a 18.

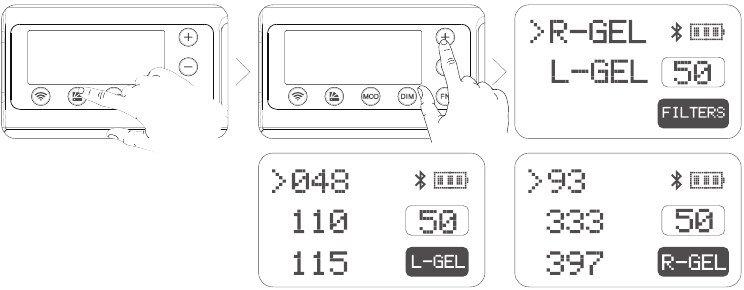

5. Ajuste de gel de color
   Pulse el botón de gel de color para entrar en la interfaz. A continuación, pulse el botón "+" o "-" para elegir el grupo R-GeI o L-GeI. A continuación, pulse el botón FN para entrar en el grupo de gel de color para seleccionar el gel de color correspondiente. Hay 20 geles de color tanto en los grupos a-Gel como en los grupos L Gel para su elección, 40 tipos en total.


6. Conectar con la APP del smartphone
   1. Ajuste el Bluetooth de T L 120 a ON (ENCENDIDO).

   2. Como hay un código QR en el cuerpo de la luz de TL120, escanee el código QR directamente para descargar la APP para smartphone "GodoxLight" (puede ser utilizada por el sistema Android y Apple)


Para más operaciones de la APP del smartphone, por favor abra la "ayuda" en la APP para obtener una guía detallada

Datos de prueba de iluminancia

Datos técnicos

Luz LED	TL 120
Batería de litio incorporada	14.4V/5200mAh/74.88Wh
Adaptador	20V/4.8A
Potencia	30W
Canal	32
Grupo	6 (ABCDEF)
Rango de temperatura de color	2700K~6500K
Rango de brillo de la luz	0%~100%
Gama de colores RGB	0~360º
CRI ()	96
TLCI ()	98
Duración (salida continua a plena potencia del 100% en 2700K)	150 minutos
Método de control	Control mediante APP de Smartphjone/inalámbrico 2.4G/DMX
Distancia de control inalámbrico por Bluetooth	30m
Distancia de control inalámbrico 2.4G	50m (con mando a distancia RC-R9 opcional)
Temperatura de funcionamiento	-10~40ºC
Dimensión	48*1170mm
Peso neto	1.27kg
Rango de frecuencia BT	2402.0-2480.0 MHz
Potencia máxima de transmisión	5dbm

*El diseño y las especificaciones del producto están sujetos a cambios sin previo aviso.

Mantenimiento

Este producto, a excepción de los consumibles, por ejemplo, el adaptador y el cable del adaptador, está cubierto por una garantía de un año.

Evite los impactos repentinos y el producto debe deducirse con regularidad.

El mantenimiento del flash debe ser realizado por nuestro departamento de mantenimiento autorizado, que puede proporcionar accesorios originales.

El servicio no autorizado anulará la garantía.

Si el producto ha fallado o se ha mojado, no lo utilice hasta que sea reparado por profesionales.

Los cambios realizados en las especificaciones o diseños pueden no reflejarse en este manual.

Advertencias de seguridad

• Mantenga siempre este producto seco. NO lo utilice bajo la lluvia o en condiciones de humedad.
• No lo desmonte. En caso de que sea necesario repararlo, este producto debe enviarse a un centro de mantenimiento autorizado.
• Manténgalo fuera del alcance de los niños.
• Como este producto no tiene función de impermeabilidad, por favor, tome medidas de impermeabilidad en ambientes lluviosos o húmedos.
• No utilice la unidad de flash en presencia de gases inflamables, productos químicos y otros materiales similares. En ciertas circunstancias, estos materiales pueden ser sensibles a la fuerte luz emitida por esta unidad de flash y puede producirse un incendio o interferencias electromagnéticas.
• Como este producto tiene una batería de litio incorporada, no lo desmonte, golpee, apriete o introduzca en el fuego. Si se produce una protuberancia grave, por favor, no lo utilice. No utilice ni almacene el producto si la temperatura ambiente supera los 40ºC. Por favor, cargue el producto con el adaptador incluido y opere correctamente dentro del voltaje definido y la temperatura de trabajo de acuerdo con el manual de instrucciones.
