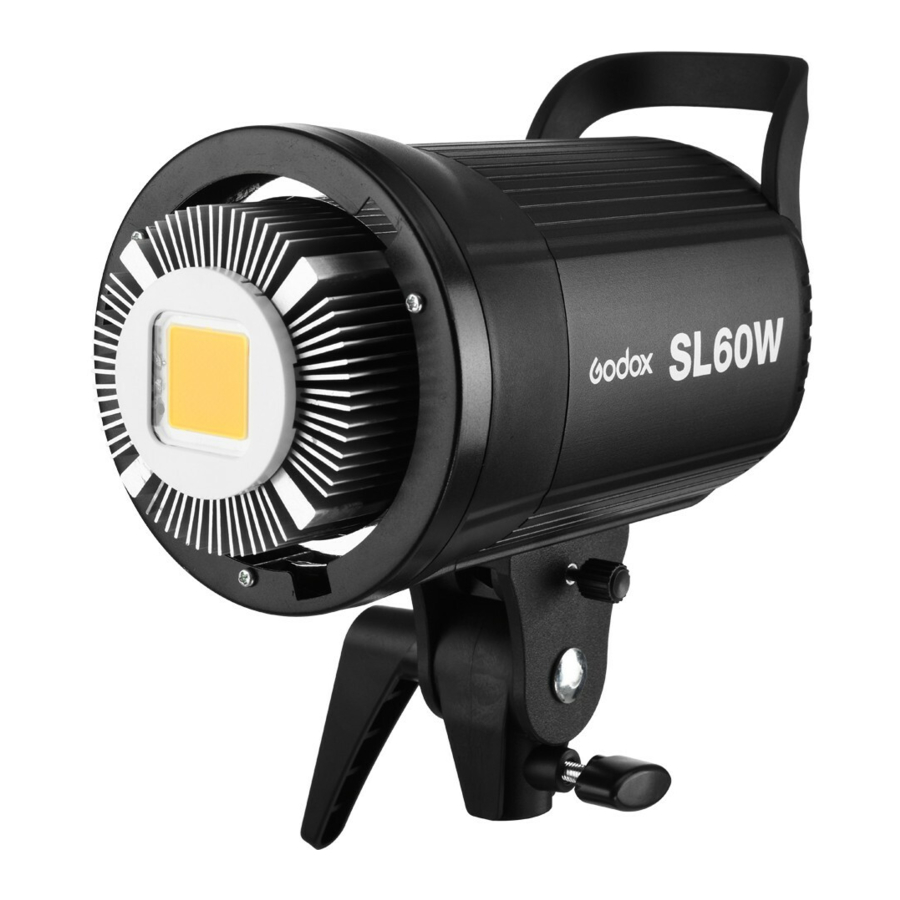

Manual de Godox SL60, SL60W, SL60Y
Introducción
Las luces de video de la serie SL son excelentes para tomas de productos, fotoperiodismo y grabación de video, etc. Crea recursos de luz estables e iluminación uniforme para la fotografía. Dos modelos disponibles: versión blanca (5600K), versión amarilla (3300K).
Características:
- Las bombillas LED de 60 W garantizan un alto brillo de la luz
- El índice de reproducción cromática es superior a 95 y el R9 es de 90, presentando los objetos de forma auténtica
- Ajuste inalámbrico del brillo de la luz
- Sistema de agrupación inalámbrico de 433 MHz (6 grupos y 16 canales)
- Panel LCD de gran tamaño. Ajustes guardados automáticamente
- Con función de control de temperatura para evitar el sobrecalentamiento
- Con cubierta protectora especializada para proteger las perlas LED
- Con disipador de calor de cobre rojo y ventilador incorporado para ofrecer una excelente disipación del calor
| Tipo | Modelo |
| Versión blanca (temperatura de color 5600K) | SL60W |
| Versión amarilla (temperatura de color 3300K) | SL60Y |

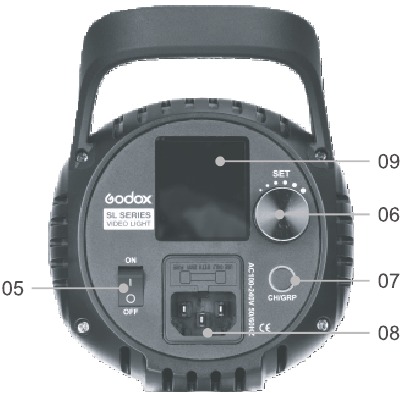

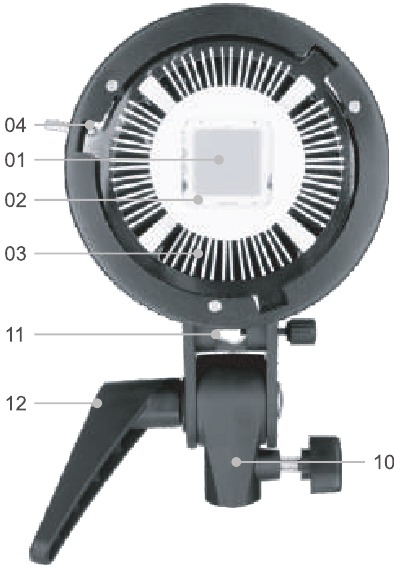

Partes
Cuerpo
- Perlas LED
- Cubierta protectora
- Disipador de calor
- Ranura para accesorios
- Interruptor de encendido/apagado
- Dial de selección + botón SET
- Botón CH/GRP
- Conector de alimentación de CA
- Panel LCD (blanco sobre azul)
- Soporte de montaje
- Entrada de paraguas
- Mango de ajuste de dirección
Panel LCD

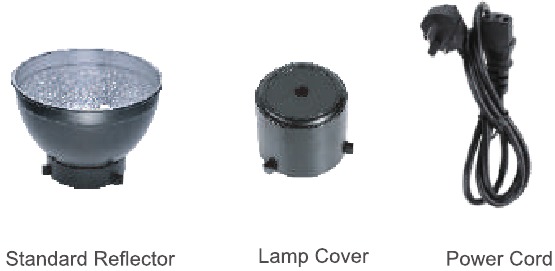

Accesorios
Funcionamiento
Uso del producto
- Conecte la luz con el conector de alimentación de CA.
- Presione el interruptor de encendido/apagado, la luz de video comienza a emitir luz.
- El panel LCD muestra la información.
Ajuste del brillo de la luz
- Gire el dial de selección para ajustar el brillo de la luz.
- El rango de ajuste del brillo de la luz está entre el 10 % y el 100 %
Indicación de temperatura
- Esta luz de video comprueba su temperatura en cualquier momento para evitar situaciones peligrosas. Se apagará automáticamente cuando la temperatura sea demasiado alta.
- Presione el botón SET durante 2 segundos y la temperatura se puede cambiar entre Celsius y Fahrenheit.
Control remoto inalámbrico
Con el sistema inalámbrico de 433 MHz, este producto tiene función de control y agrupación remotos. Se pueden controlar hasta 6 grupos de luces de video. Hay 16 canales disponibles con una gran capacidad antiinterferencias.
- Configure los canales y grupos de la luz de video a los mismos que los del control remoto antes de usarlo.
- Cuando utilice la versión blanca, configure la temperatura de color del control remoto en 5600K constantemente;
- Cuando utilice la versión amarilla, configure la temperatura de color del control remoto en 3300K constantemente;
Ajuste del canal/grupo de la luz de video
- Presione el botón CH/GRP y el icono de grupo parpadeará. Gire el dial de selección para elegir un ID de grupo (A a F).
- Presione el botón CH/GRP dos veces y el icono de canal parpadeará. Gire el dial de selección para elegir un ID de canal (1 a 16).
Ajuste del canal/grupo del control remoto
- Presione el botón CH/GRP y el icono de grupo parpadeará. Presione el botón "-" "+" para elegir un ID de grupo (A a F).
- Presione el botón CH/GRP dos veces y el icono de canal parpadeará. Presione el botón "-" "+" para elegir un ID de canal (1 a 16).
Ajuste del brillo de la luz/temperatura de color con el control remoto
- Presione el botón "-" "+" para ajustar el brillo de la luz.
- Presione el botón SET del control remoto una vez y el icono de temperatura de color parpadeará. Presione el botón "-" "+" para ajustar la temperatura de color.
Nota: El control remoto se compra por separado
Otros consejos de funcionamiento
- Al presionar el botón ON/OFF en el control remoto se pueden encender/apagar todos los grupos de luces de video.
- Al presionar el botón "SET" en el control remoto durante 2 segundos se puede encender/apagar el grupo de luces de video actual.
- Retire la batería si la luz no se va a utilizar durante un período prolongado.
Cuando haya algunas situaciones anormales en la luz de video interna, los signos LCD relevantes parpadearán como advertencias. Por ejemplo:
- Cuando el ventilador deja de funcionar debido a una falla, los signos II parpadearán para avisar.
- Cuando la temperatura del disipador de calor supera los 70 grados Celsius, la temperatura en el panel LCD parpadeará y la luz de video dejará de funcionar.
Datos técnicos
| Luz de video | Versión blanca SL60W | Versión amarilla SL60Y |
| Fuente de alimentación de CA | CA 100-240V 50/60Hz | |
| Canal | 16 | |
| Grupo | 6 grupos (A, B, C, D, E, F) | |
| Potencia | Máx. 60W | |
| Temperatura de color | 5600K±300K | 3300K±300K |
| Iluminancia al 100 % (LUX) | 4100 (1m) | |
| Flujo luminoso al 100 % | 4500 | |
| Índice de reproducción cromática | > 95 | |
| R9 | 90 | |
| TLCl(Qa) | > 90 | |
| Rango de brillo de la luz | 10%~100% | |
| Temperatura de funcionamiento | -10~50°C | |
| Temperatura segura | ≤ 70C | |
| Dimensión | 23x24x14cm (sin incluir la cubierta de la lámpara) | |
| Peso neto | Aprox. 1.61kg | |
*El diseño y las especificaciones del producto están sujetos a cambios sin previo aviso.
Por su seguridad
No lo coloque en condiciones de alta temperatura o alta humedad.
Si este producto se sobrecalienta, dejará de funcionar y reanudará el trabajo después de enfriarse. Esto se debe a la protección contra sobretemperatura incorporada.
No lo manipule con las manos mojadas, lo sumerja en agua ni lo exponga a la lluvia.
No desmonte ni modifique este producto. Si el producto se abre como resultado de una caída u otro accidente, envíe el producto defectuoso al centro de servicio autorizado para su inspección y mantenimiento.
