Instalación

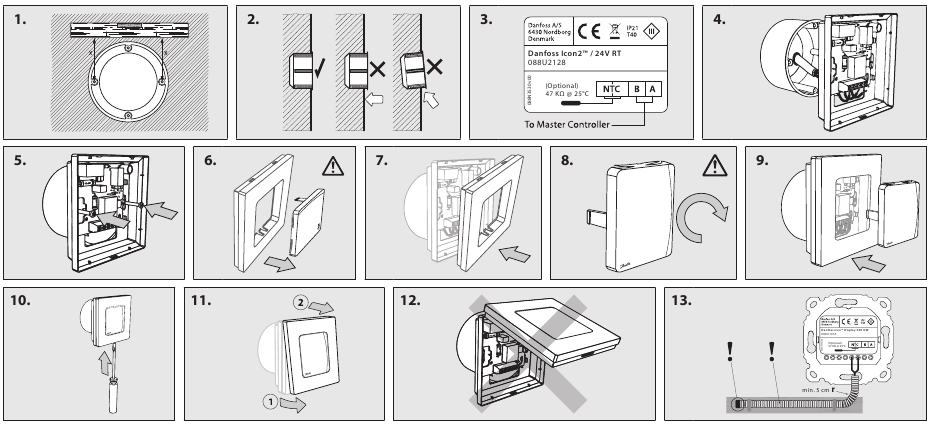

Siga las ilustraciones de la fig. 1 a la 9 (desmontaje, véase la fig. 10 a la 12).
Nota, fig. 3: Los termostatos se pueden cablear en configuración BUS o en estrella, consulte la guía de instalación del controlador maestro para obtener más información.
Nota, fig. 13: ¡El sensor de suelo opcional requiere el uso de conducto eléctrico!
Menú del instalador
Mantenga pulsado
para acceder al menú de configuración. En el menú de configuración, mantenga pulsado para acceder al menú del instalador.
Menús
 | Limitación de rango del punto de ajuste para la temperatura ambiente. |
 | Información / número de versión, se puede utilizar para identificar el producto. |
 | Realice la prueba de enlace de la conexión con el controlador maestro. Devuelve el resultado como 0-100% (80% o superior es una conexión muy fuerte). |
 | Modo sensor de suelo: = Modo confort. Se utilizan tanto el sensor de aire como el de suelo. = Modo sensor de suelo. El usuario final establece la temperatura de suelo deseada. = Modo dual. El termostato controla un radiador y circuito(s) de calefacción por suelo radiante. Los circuitos de calefacción por suelo radiante aseguran una temperatura mínima en el suelo y el radiador se utiliza para la carga máxima. |
 | Temperatura mínima y máxima para el suelo, utilizada en modo  y  . |
 | Sala de referencia. Ajuste a ON si desea que este termostato sea el termostato de referencia para cambiar entre refrigeración y calefacción. |
 | Refrigeración ON/OFF. Utilícelo para desactivar la capacidad de refrigeración, por ejemplo, en cuartos de baño. |
| Menú |  |  |
 |  | Mín. 5°C Máx. 35°C  |
 |  | ID de producto / Versión |
 |  | Prueba de enlace |
 |  | |
 |  |  |
 |  | Sala de referencia |
 |  | Refrigeración ON/OFF |
