Manual de Zortrax M300
Contenido de la caja

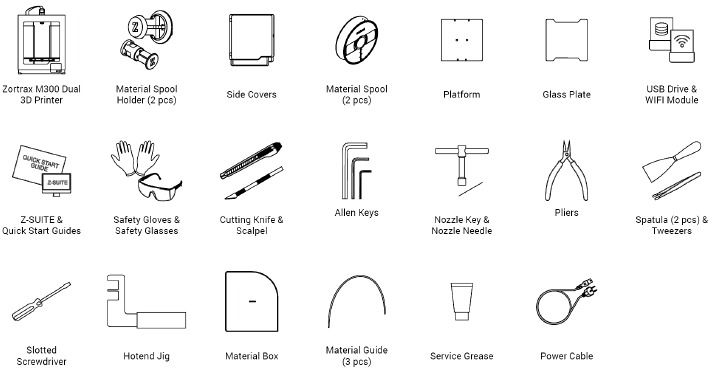

El gráfico muestra todo el contenido de la caja.
Desembalaje

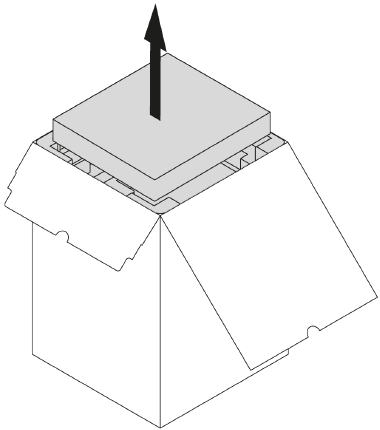

Abra la caja. Retire el acolchado superior y las cajas con los accesorios.

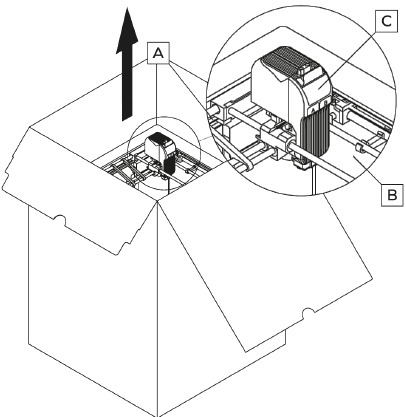

Saque la impresora 3D de la caja. Al levantar o mover la impresora, no agarre:
- correas de transmisión
- clips de envío
- extrusora
Debido al peso de la impresora, la Zortrax M300 Dual debe ser sacada de la caja o movida por dos personas.

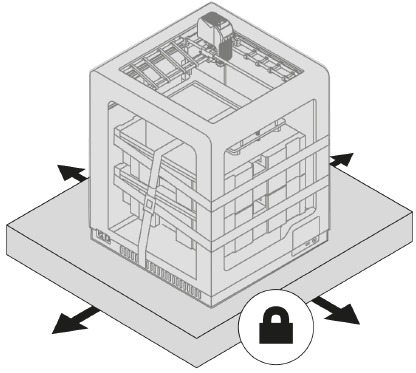

Coloque la impresora 3D sobre una superficie plana y estable.

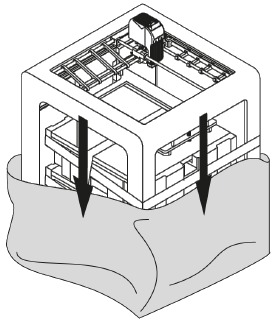

Retire la lámina.

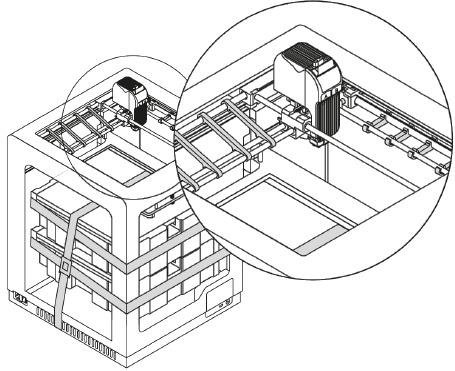

Retire los clips de envío y las correas que sujetan las espumas con los accesorios.

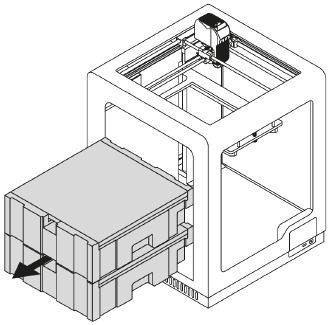

Retire las espumas con los accesorios.
Configuración

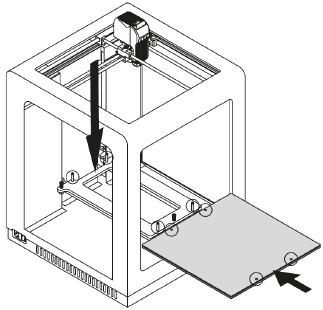

Baje el soporte de la cama caliente pulsando en el lugar marcado con una flecha. A continuación, instale la plataforma de construcción en los pernos marcados en el gráfico. Recuerde instalar la plataforma con la placa perforada hacia arriba.

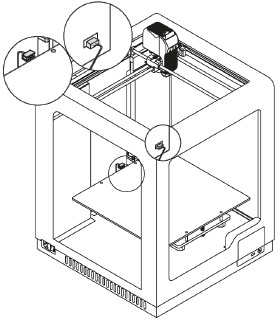

Enchufe el cable de la cama caliente en la plataforma y en el adaptador colocado en la cubierta del eje Z.

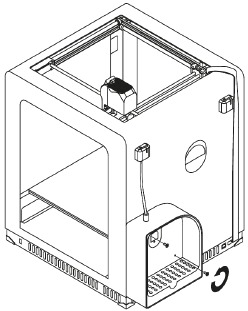

Desembale la caja de material y fíjela a la parte posterior de la impresora con los dos tornillos. A continuación, fije la guía de material al tope final del material B.

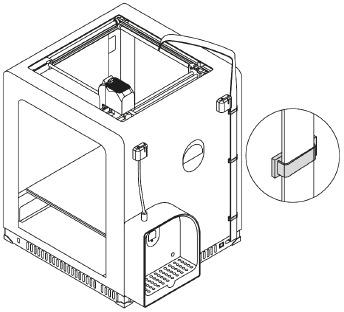

Fije las abrazaderas del cable de la extrusora en la parte posterior de la impresora. Coloque el cable de la extrusora en las abrazaderas.

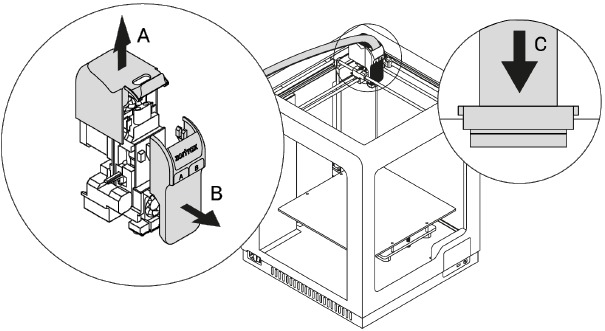

Retire la cubierta superior de la extrusora tirando de ella hacia arriba (A) y retire la cubierta frontal (B). Enchufe el cable de la extrusora (C). Coloque la cubierta frontal en su lugar y vuelva a colocar la cubierta superior.

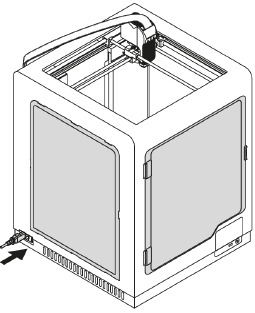

Retire la tapa protectora de la cámara dentro de la impresora. A continuación, instale todas las cubiertas laterales. Para más detalles, consulte el manual: instalación de las cubiertas laterales. A continuación, enchufe el cable de alimentación.

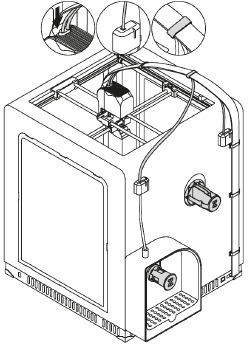

Fije los dos soportes de bobina en la parte posterior de la impresora. A continuación, fije las dos guías de material a la extrusora y a los topes finales de material. Fije las dos guías al cable de la extrusora utilizando las abrazaderas de la guía de material.

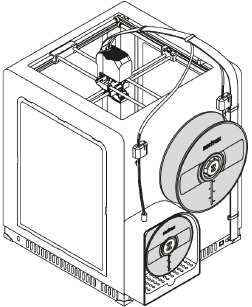

Coloque las bobinas en los soportes. Las bobinas deben girar en sentido contrario a las agujas del reloj. Introduzca los materiales en la extrusora a través de los topes finales de material y las guías de material.
Para calibrar la plataforma, seleccione TOOLS (HERRAMIENTAS), PLATFORM (PLATAFORMA) y, a continuación, AUTOMATIC CALIBRATION (CALIBRACIÓN AUTOMÁTICA) o MANUAL CALIBRATION (CALIBRACIÓN MANUAL) (requiere preparar papel en tamaño A4) en el menú. Siga las instrucciones que aparecen en la pantalla.
Cargue el material utilizando las opciones del menú MATERIALS (MATERIALES). A continuación, realice la calibración NOZZLE ALIGNMENT (ALINEACIÓN DE LA BOQUILLA). Siga las instrucciones que aparecen en la pantalla.
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de Zortrax M300
