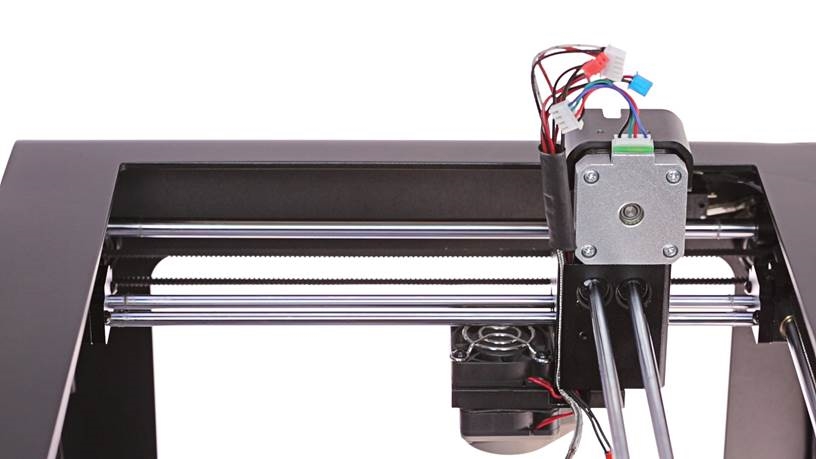

Introducción
El calentador y el termopar son responsables de proporcionar y mantener la temperatura adecuada en el extremo caliente durante la carga del material y el proceso de impresión. Además, el calentador transfiere la señal necesaria para que la impresora complete la calibración de la plataforma. Por lo tanto, si el extrusor se sobrecalienta o el calentamiento es insuficiente, o si sus impresiones tienen ampollas y hebras colgantes en su superficie, el calentador y el termopar pueden estar defectuosos y requerir reemplazo. Además, los problemas de calentamiento del extrusor se indican mediante los mensajes del firmware: Error #010 Error de calentamiento del extrusor, Error #011 La temperatura del extrusor es demasiado alta y Error #013 Descenso inesperado de la temperatura del extrusor. A veces, si no puede finalizar la calibración de la plataforma o si la boquilla golpea la plataforma durante la calibración previa a la impresión, puede ser necesario reemplazar el calentador y el termopar.
Antes de reemplazar el calentador y el termopar, asegúrese de que estén instalados correctamente en el extremo caliente.
Si tiene el calentador y el termopar v1, también debe reemplazar el extremo caliente y la PCB del extrusor.

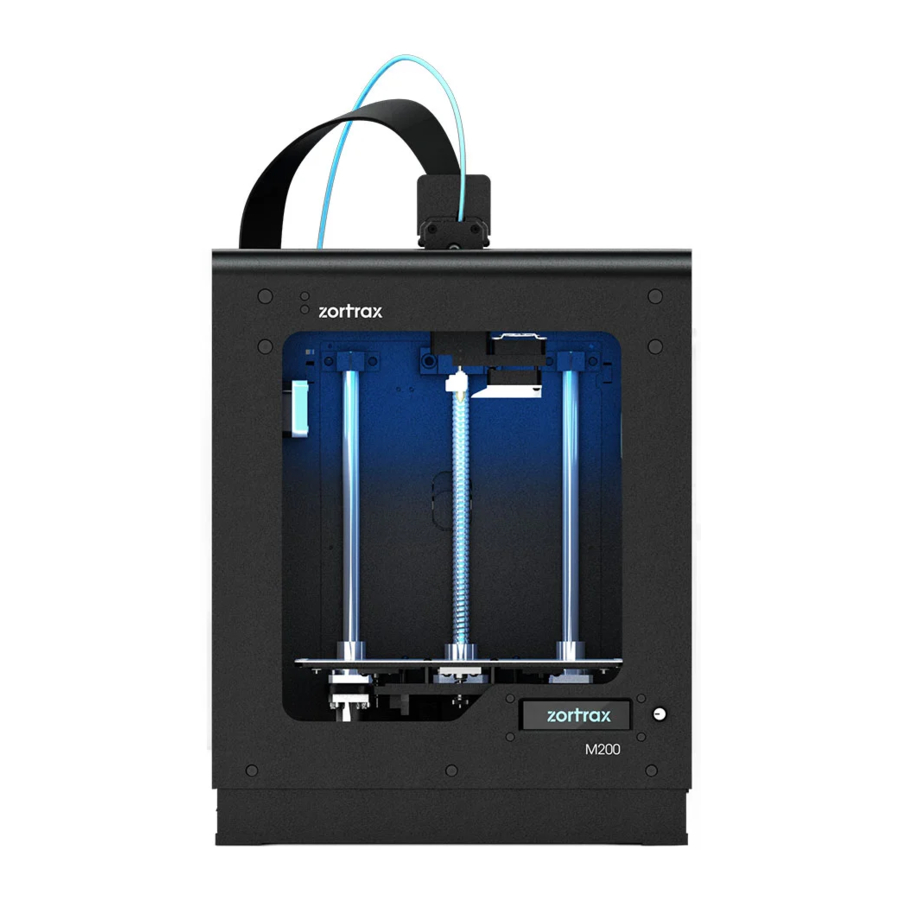

El siguiente manual muestra el trabajo de reparación de la M200. Para la M300, estos procedimientos son los mismos.

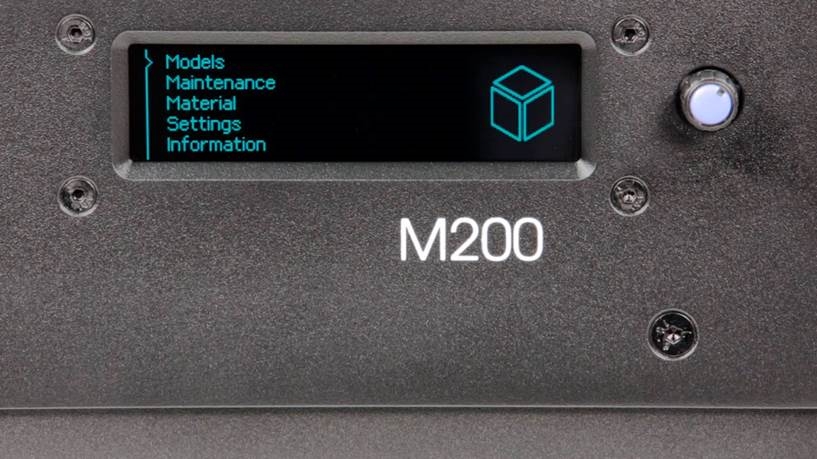

Descarga del material

Si el material está cargado en el extrusor, descargue el material utilizando la opción "Material" -> "Unload the material" (Descargar el material) en el menú.

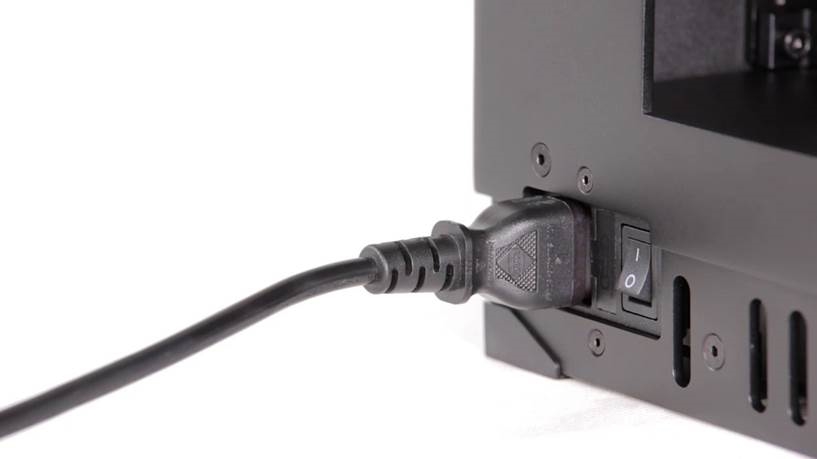

Desconexión del cable de alimentación

Apague la impresora y desenchufe el cable de alimentación.
Espere hasta que la impresora, especialmente el extremo caliente, se enfríe por completo.

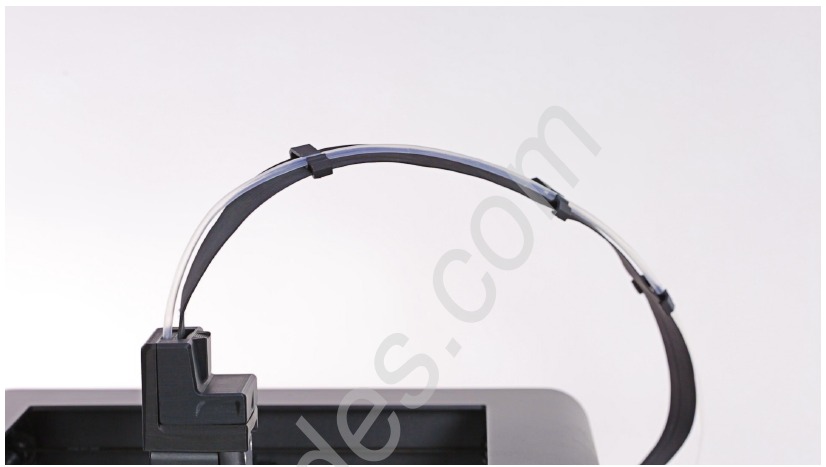

Retirada de la guía de material

Desenganche la guía de material de la cubierta del extrusor. A continuación, separe la guía del cable del extrusor.

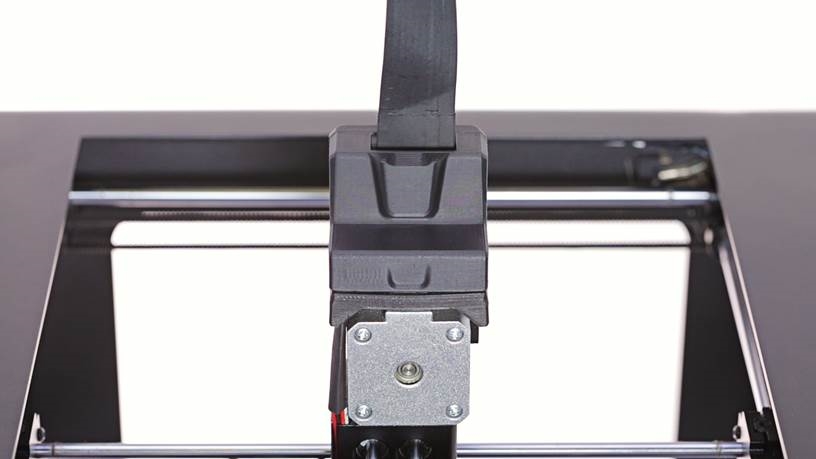

Desconexión del cable del extrusor

Desenganche la cubierta impresa superior del extrusor y desenchufe el cable del extrusor.

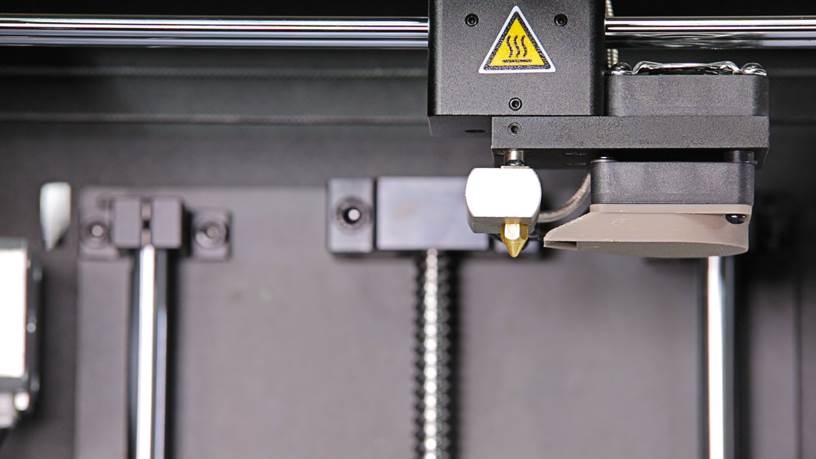

Retirada del extremo caliente

Con una llave Allen de 1,5 mm, afloje los dos tornillos que aseguran el extremo caliente y retire el extremo caliente del extrusor.

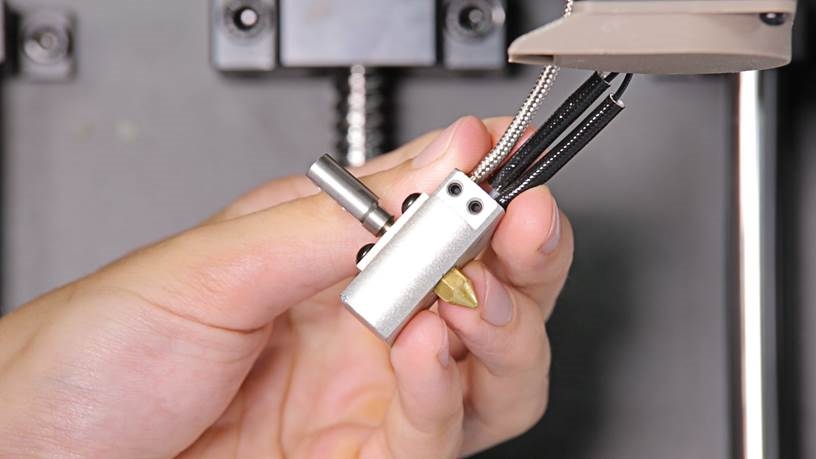

Retirada del calentador y el termopar (del extremo caliente)

Con una llave Allen de 1,5 mm, afloje los dos tornillos que aseguran el calentador y el termopar en el extremo caliente. A continuación, retire el calentador y el termopar.

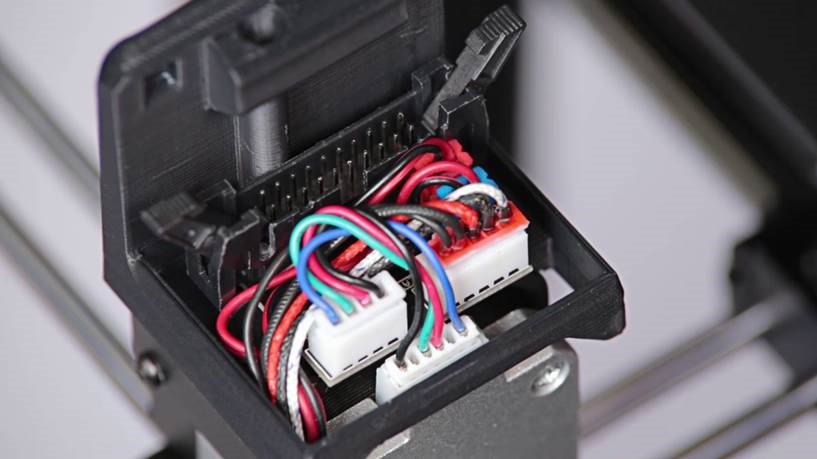

Desconexión de todos los cables de la PCB del extrusor

Desenchufe todos los cables de la PCB del extrusor.

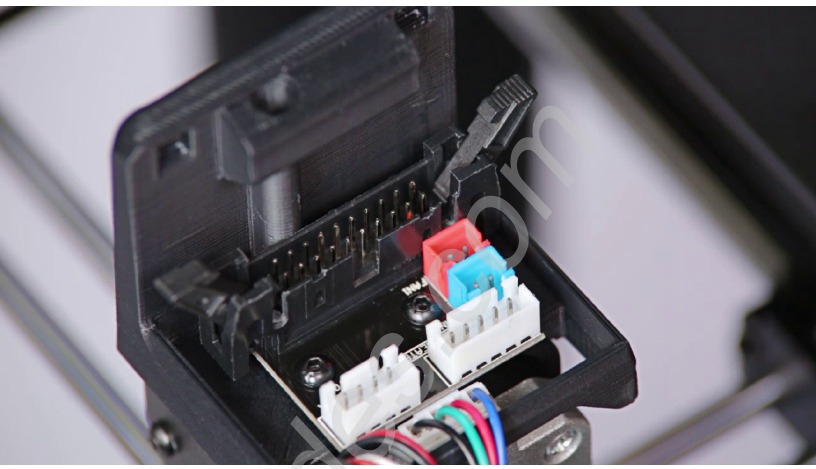

Desatornillado de la PCB del extrusor

Desatornille los dos tornillos que aseguran la PCB del extrusor con una llave Allen de 2 mm. Retire la PCB del extrusor.

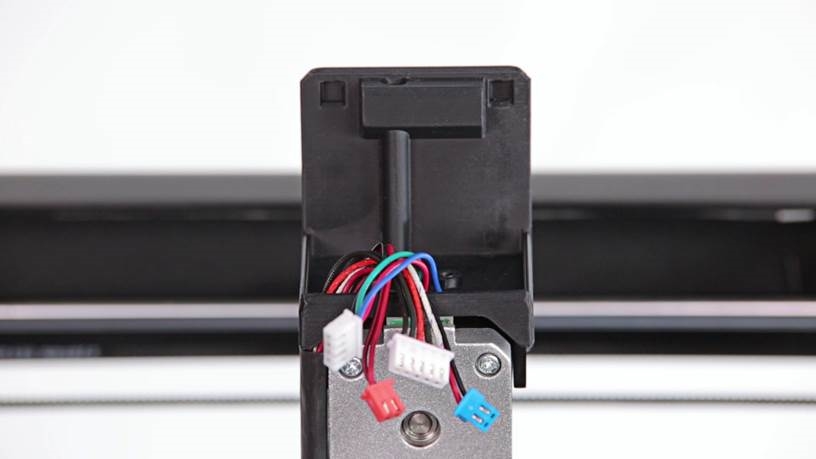

Retirada de la cubierta impresa inferior del extrusor

Retire la cubierta impresa inferior del extrusor.
Retirada del calentador y el termopar (del extrusor)

Retire el calentador y el termopar del bloque del extrusor y del tubo termorretráctil. Desenchufe los cables de la PCB del extrusor.

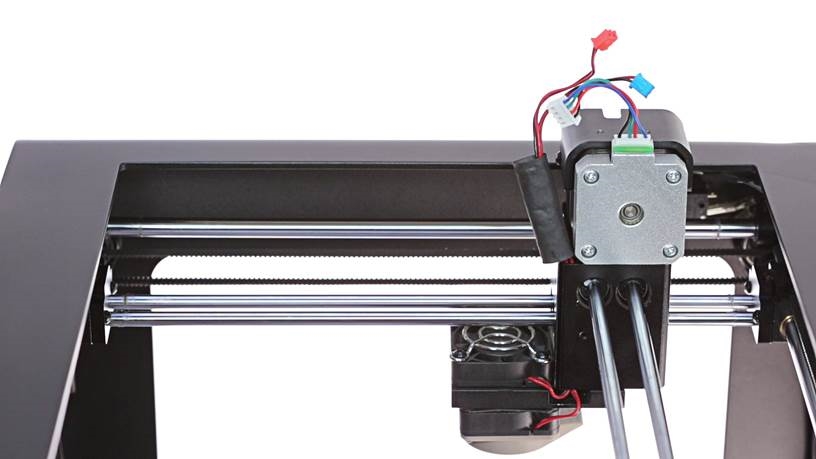

Nuevo montaje del calentador y el termopar (en el extrusor)

Enchufe los cables del calentador y el termopar en la PCB del extrusor. Póngalos a través del tubo termorretráctil y dentro del bloque del extrusor.

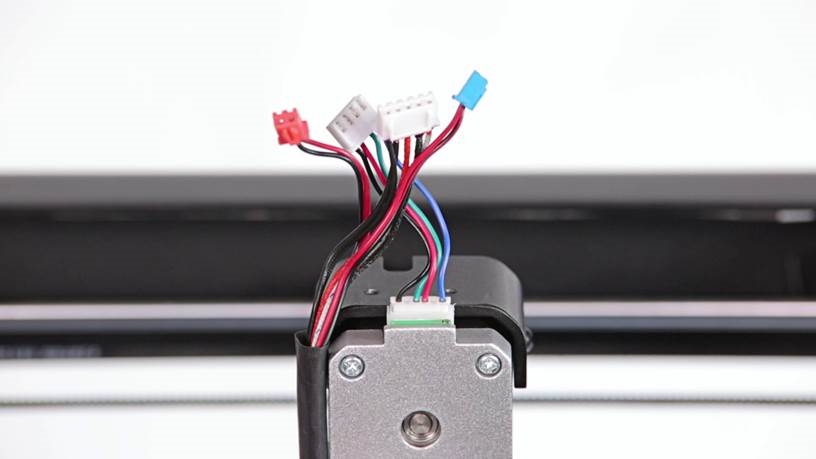

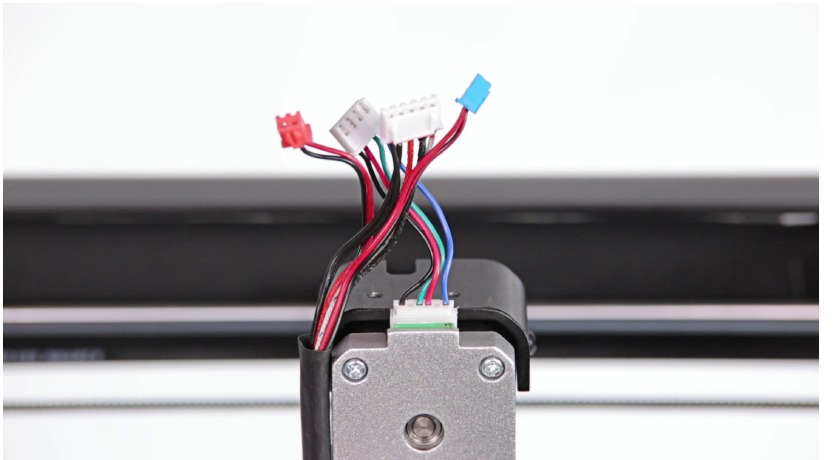

Montaje de la cubierta impresa inferior del extrusor

Fije la cubierta impresa inferior del extrusor al extrusor.

Fije la cubierta impresa inferior del extrusor al extrusor.

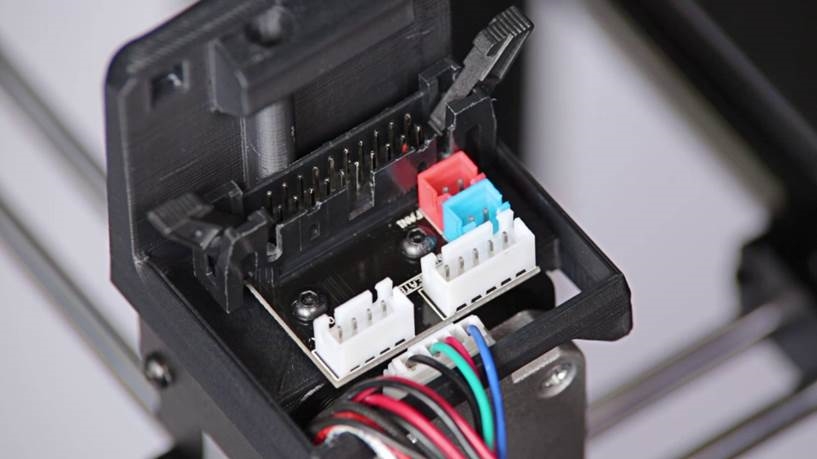

Conexión de todos los cables a la PCB del extrusor

Enchufe todos los cables. Recuerde organizar los cables para que no se dañen, por ejemplo, envolviéndolos unos contra otros.

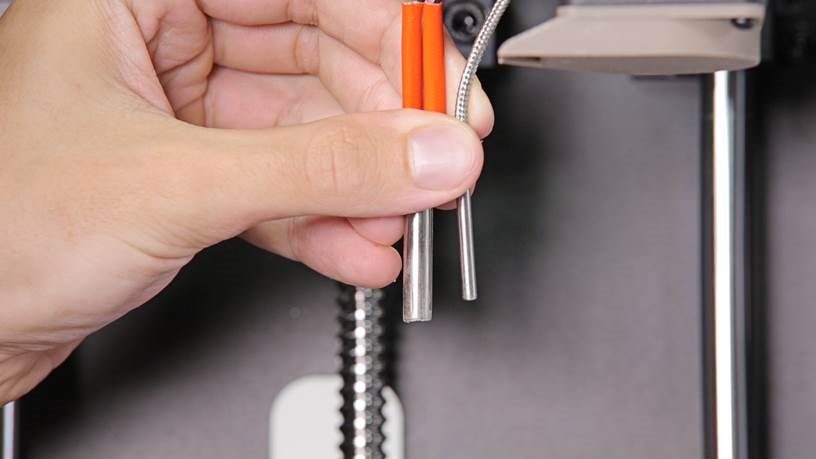

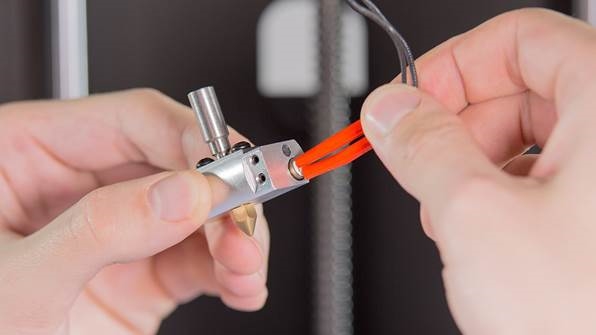

Montaje del calentador y el termopar (en el extremo caliente)

Inserte el calentador y el termopar en el extremo caliente y apriete firmemente los dos tornillos que los aseguran (con una llave Allen de 1,5 mm).
Asegúrese de que los tornillos no atraviesen el aislamiento que cubre los cables (esto puede ocurrir si el calentador entra demasiado en la ranura).
![]() | ![]() |
| Esta imagen muestra el calentador insertado correctamente. | Esta imagen muestra el calentador empujado demasiado dentro de la ranura en el extremo caliente. |

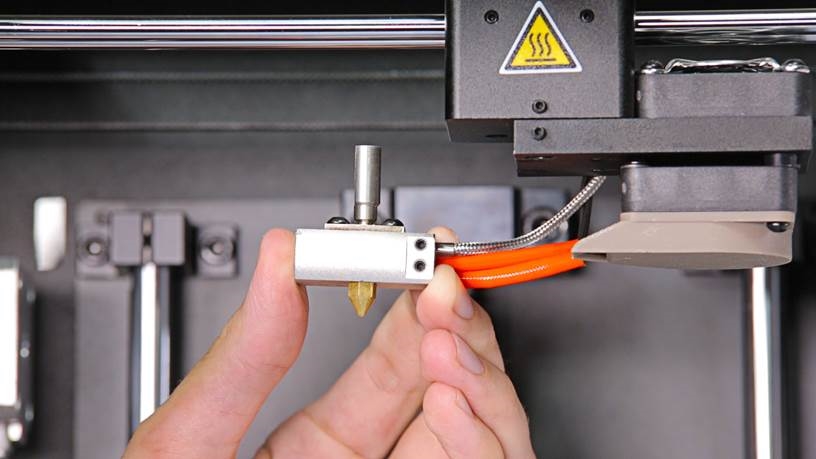

Montaje del extremo caliente

Inserte el extremo caliente en el extrusor y apriete los dos tornillos que lo aseguran (con una llave Allen de 1,5 mm).

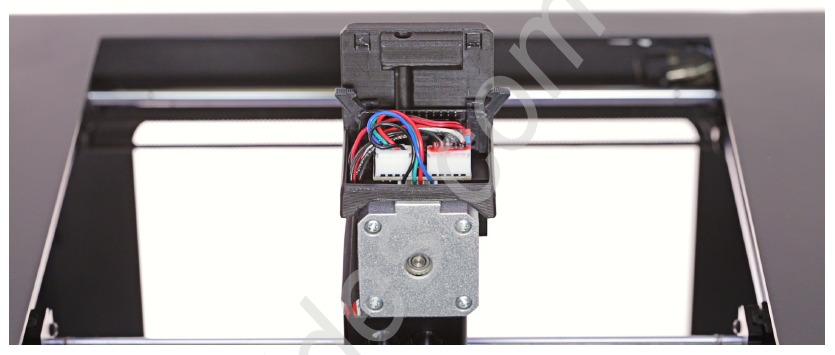

Conexión del cable del extrusor

Enchufe el cable del extrusor y, a continuación, fije la cubierta superior del extrusor a la cubierta inferior.

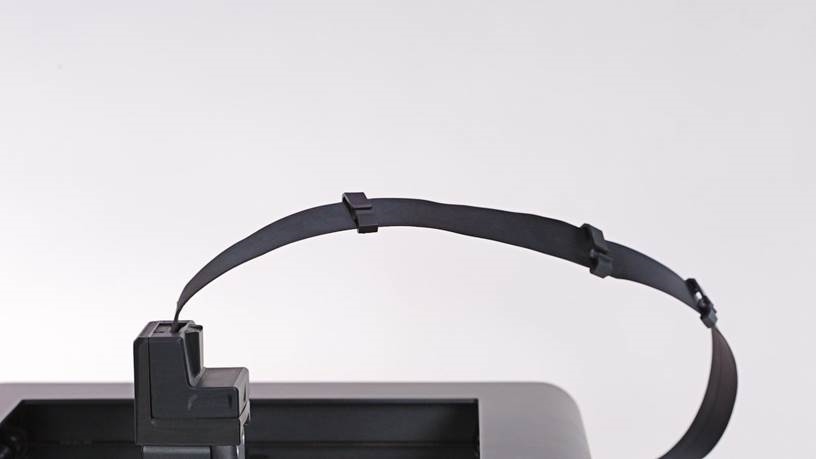

Instalación de la guía de material

Fije la guía de material a la cubierta del extrusor. A continuación, asegure la guía al cable del extrusor con las abrazaderas de la guía de material.

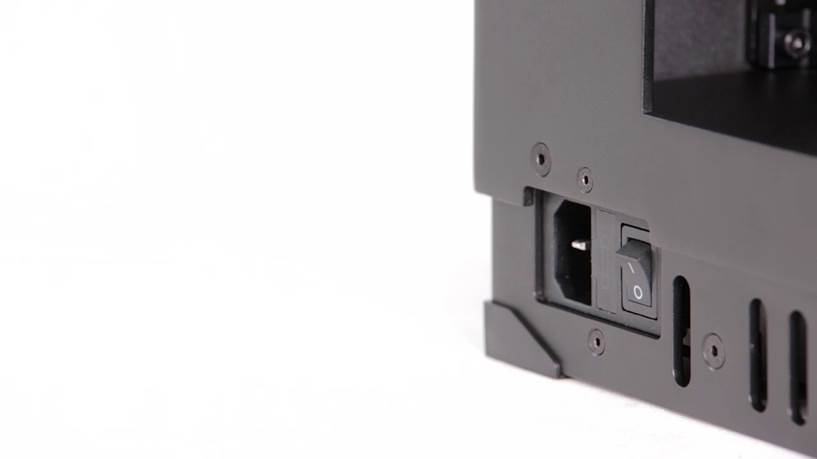

Conexión del cable de alimentación

Enchufe el cable de alimentación.
