Manual de DreamLine AQUA UNO

Preparación

1. Antes de la instalación, examine todas las cajas y paquetes para detectar daños de envío y compare el número de piezas con su albarán. Después de abrir todas las cajas y paquetes, lea atentamente esta introducción. Compruebe que todas las piezas necesarias están incluidas en el paquete comprobando los componentes en el "Diagrama detallado de los componentes de la puerta de ducha". Si la unidad ha sido dañada, tiene un defecto de acabado, o le faltan piezas, por favor, póngase en contacto con nuestro departamento de atención al cliente dentro de 3 días hábiles a partir de la fecha de entrega. Tenga en cuenta que DreamLine^® no sustituirá ningún producto dañado o piezas faltantes de forma gratuita después de 3 días hábiles o si el producto ha sido instalado. No dude en ponerse en contacto con DreamLine^® si tiene alguna pregunta, y por favor proporcione un número de pedido, nombre del trabajo u otra prueba de compra para ayudarnos a identificar su pedido original.
2. Si esta unidad va a ser instalada en una nueva construcción, por favor, instale todas las tuberías y el drenaje necesarios antes de instalar la ducha. Utilice un fontanero competente y con licencia (si lo exige el código local) para toda la instalación de fontanería.
3. Tenga en cuenta que debe consultar los códigos de construcción locales con preguntas sobre las normas de cumplimiento de la instalación. Los códigos de construcción y fontanería pueden variar según la ubicación, y DreamLine^® no es responsable de las normas de cumplimiento de los códigos para su proyecto y no aceptará ninguna devolución.
4. Por favor, asegúrese de que antes de comenzar la instalación, las superficies estén niveladas y sólidas y puedan soportar el peso total de la unidad. Asegúrese también de que las paredes estén en ángulo recto. El nivel irregular de la superficie de instalación, las esquinas redondeadas o el ángulo incorrecto de las paredes laterales provocarán serios problemas para su instalación. Tenga en cuenta que algunos ajustes y perforaciones pueden ser necesarios durante el proceso de instalación.
5. Este modelo no tiene ningún ajuste para las condiciones fuera de plomo. Por favor, compruebe su abertura con un nivel antes de comenzar la instalación.
6. NO fije el asa al cristal hasta que se le indique que lo haga en el paso #5.
   NO intente levantar el cristal por el asa, ya que esto puede provocar daños en el cristal y/o lesiones personales graves. Utilice un asistente o una ventosa de cristal de calidad profesional si es necesario.

Herramientas necesarias

Diagrama detallado de los componentes de la puerta de bañera

Lista de embalaje

NOTA: Desembale su unidad cuidadosamente e inspecciónela. Extiéndala e identifique todas las piezas utilizando el diagrama detallado y la lista de embalaje de este manual como referencia. Antes de desechar la caja, compruebe si hay pequeñas bolsas de herrajes que puedan haber caído al fondo de la caja. Si alguna pieza está dañada o falta, póngase en contacto con DreamLine^® para su sustitución. Las cajas de envío pueden contener piezas adicionales no utilizadas en la configuración de su modelo.
NOTA: Conserve estas instrucciones de instalación para futuras consultas.

Instalación de la puerta de la bañera

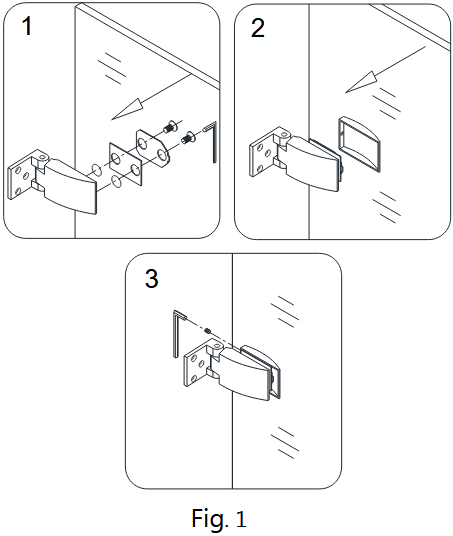

1. Monte las Bisagras (05) en la puerta de cristal (01) utilizando los agujeros pre-perforados y los pernos con la cubierta decorativa proporcionada.
   Para quitar la cubierta decorativa y revelar los pernos, afloje el tornillo de fijación en la parte posterior de la cubierta decorativa utilizando la llave hexagonal de 2 mm (08).
   Vea la Fig. 1 para más detalles (como se muestra desde el exterior)

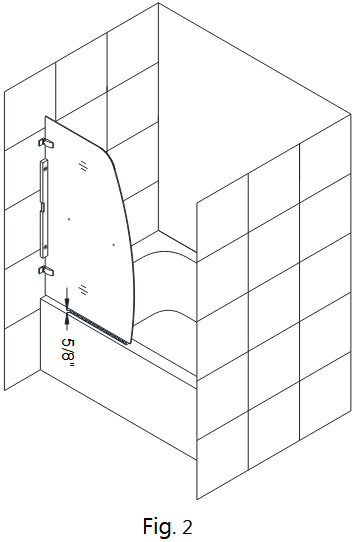

2. Coloque una cuña de madera o plástico de 5/8" de espesor en la plataforma de la bañera para permitir una separación adecuada. Retire la cubierta decorativa de la placa de conexión a la pared de las bisagras para exponer los agujeros para la conexión a la pared. (Utilice un destornillador plano para abrir la cubierta decorativa si es necesario).
   Tome la puerta de cristal (01) con las bisagras (05) montadas y colóquela sobre la cuña de 5/8". Empuje la puerta con el lado con bisagras contra la pared y ajuste su posición. Compruebe la verticalidad con un nivel.
   NOTA:
   Asegúrese de que la puerta esté nivelada verticalmente.

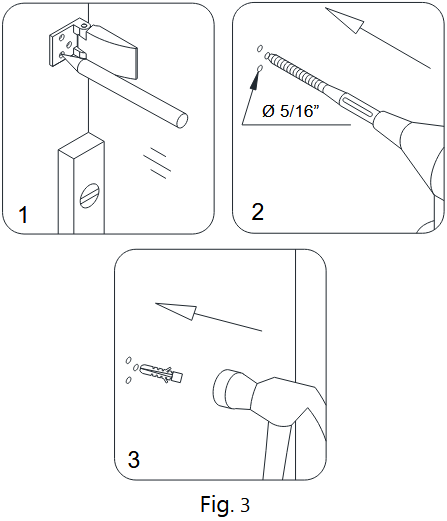

3. Una vez que la puerta esté nivelada, marque los agujeros para la perforación en la pared. Ponga la puerta de cristal (01) a un lado y perfore los agujeros con una broca de Ø5/16". Inserte los anclajes de pared (03).

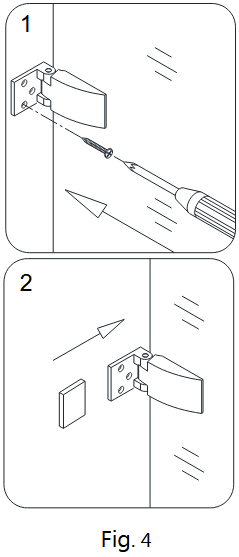

4. Vuelva a colocar la puerta de cristal (01) en su posición y fije las bisagras (05) a la pared utilizando el tornillo de cabeza plana ST5×60 (04).
   Encaje las cubiertas decorativas de nuevo en las placas de la pared.

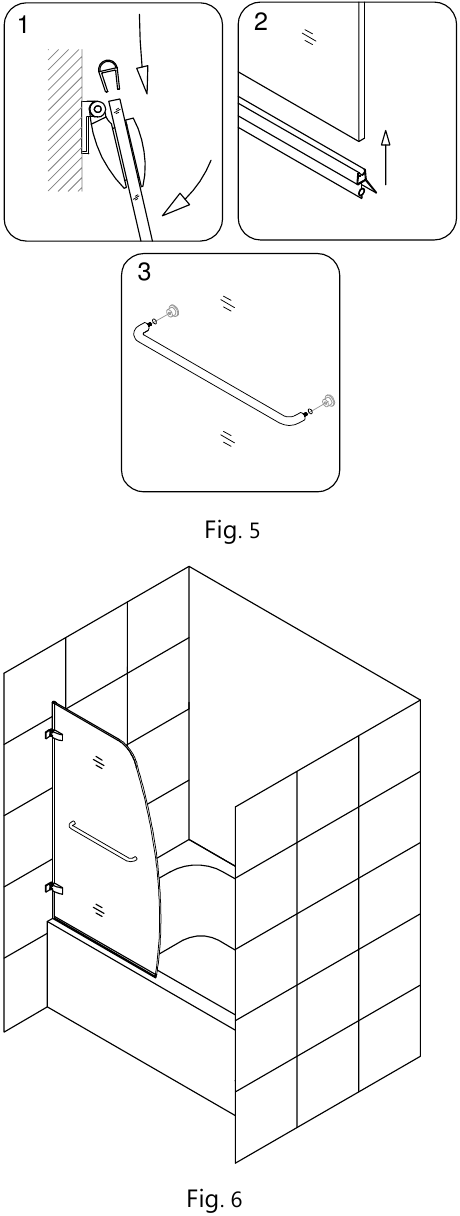

5. Retire las cuñas de 5/8" y abra la puerta.
   Fije la tira lateral anti-agua (06) sobre el borde vertical de la puerta de cristal (01).
   Fije la tira inferior anti-agua (07) en el borde inferior de la puerta de cristal (01).
   Instale la manija (02) a través de los agujeros pre-perforados en la puerta de cristal (01).

   CONSEJO: Utilizando una navaja, haga una muesca en la tira lateral anti-agua (06) en la parte inferior para que encaje alrededor de la tira inferior anti-agua (07) para evitar un hueco en la esquina.

Mantenimiento del producto

BASES y PAREDES TRASERAS: Para asegurar una larga vida a sus paredes traseras acrílicas: límpielas después de cada uso con un paño suave. Para limpiar las paredes traseras acrílicas utilice aerosoles no abrasivos o limpiadores a base de crema. Nunca utilice limpiadores abrasivos, cepillos metálicos o rascadores que puedan rayar o empañar la superficie.
CRISTAL: Para asegurar una larga vida a sus productos de ducha de cristal: límpielos después de cada uso con un paño suave. Aclare y limpie el cristal con un paño suave o una escobilla de goma para evitar la acumulación de jabón y las manchas de agua. Para evitar que se raye la superficie: nunca utilice limpiadores abrasivos y productos de limpieza que contengan agentes abrasivos. Nunca utilice cepillos de cerdas o esponjas abrasivas.
HERRAJES: Para asegurar un acabado duradero: limpie las partes metálicas después de cada uso con un paño suave. No utilice limpiadores abrasivos ni productos de limpieza que contengan amoníaco, lejía o ácido. Si se utilizan accidentalmente, aclare la superficie lo antes posible para evitar que el acabado se pele o se corroa. Después de limpiar los acabados brillantes, aclare bien y seque con un paño suave. Limpie las superficies de acero inoxidable al menos una vez a la semana. Cuando aplique un limpiador o pulidor de acero inoxidable, trabaje con (no a través de) la veta. Nunca utilice esponjas o paños abrasivos, lana de acero o cepillos de alambre.

Si tiene alguna pregunta sobre la instalación, póngase en contacto con nuestros especialistas de soporte técnico de lunes a viernes de 8:00 AM a 7:00 PM EST en el teléfono: 1-866-731-2244, Fax: 1-866-857-3638 o envíe un correo electrónico a nuestro grupo de soporte técnico a Support@BathAuthority.com
Para obtener más información sobre los productos DreamLine^®, visite www.BathAuthority.com

TEL: 866-731-2244
FAX: 866-857-3638
WWW.BATHAUTHORITY.COM
