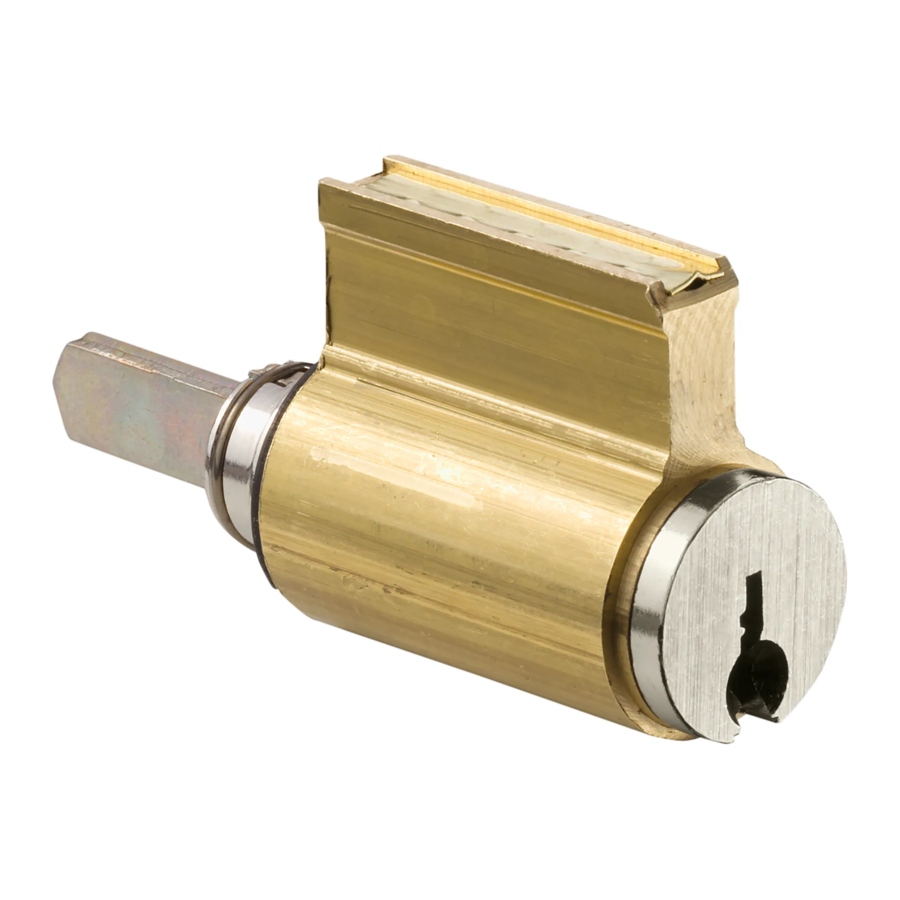

Manual de Assa Abloy SARGENT

CARGA DE TAPONES

1. Retire la tapa de la base de la herramienta de servicio presionando los lados de la tapa para liberar los broches. Inserte el tapón del cilindro con la llave en la base de la herramienta de servicio.

2. Seleccione las clavijas inferiores y maestras de la lista de cortes de llave. Cargue el tapón del cilindro con las clavijas apropiadas


Números de pieza de las clavijas de llave 13-1210 a 13-1218 del kit especial de llaves requeridas solo en la primera posición.

CARGA DE CUERPOS

1. Seleccione la varilla de carga apropiada
   Seleccione la varilla de carga apropiada para el tipo de cilindro que se está llaveando.

2. Cargue el resorte en los orificios de la varilla de carga.

3. Use la hoja de resorte para comprimir los resortes. (La hoja de resorte debe estar al ras con la varilla de carga).

4. Mantenga la hoja de resorte al ras, luego inserte la varilla de carga en el cuerpo del cilindro lo suficiente para que los resortes se alineen con los orificios de las clavijas en el cuerpo del cilindro.
   (asegúrese de que el cuerpo esté orientado correctamente sobre los resortes).
   Deslice la hoja de resorte fuera de la varilla de carga.

5. Deslice la hoja elevadora de clavijas en la varilla de carga lo suficiente para levantar los resortes en los orificios de las clavijas del cuerpo del cilindro.

6. Deslice el cuerpo del cilindro, con los resortes, a lo largo de la varilla de carga hasta que los 7 orificios de la varilla de carga sean visibles. Deslice la hoja elevadora de clavijas hacia afuera.

7. Determine la altura de la pila de los impulsores. seleccione las clavijas correctas para cada cámara del impulsor. Inserte las clavijas en las ubicaciones correctas de los orificios en la varilla de carga. (comience llenando el orificio más cercano al cuerpo del cilindro).


Clavijas de impulsor 13-1222 (para cilindros de cuerpo extruido) y 13-1223 (para cilindros de mortaja y borde) del kit especial de llaves requeridas en todas las posiciones.

8. Gire el cuerpo del cilindro 90° en dirección CW o CCW. Deslice el cuerpo del cilindro hacia adelante sobre las clavijas. (Asegúrese de que los orificios de las clavijas del cuerpo del cilindro se ubiquen sobre las clavijas correctas cuando se gire el cuerpo del cilindro).

9. Gire el cuerpo del cilindro hacia arriba para que las clavijas en la varilla de carga se alineen con los orificios de las clavijas maestras en el cuerpo. (Los resortes caerán sobre las clavijas dentro de la varilla de carga).

10. Deslice la hoja elevadora de clavijas en la varilla de carga.
    (Esto levantará las clavijas en las cámaras de las clavijas del cuerpo del cilindro).


Este producto puede exponerle al plomo, que el estado de California reconoce como causante de cáncer y defectos de nacimiento u otros daños reproductivos. Para obtener más información, visite www.P65warnings.ca.gov.

Atención instalador: una instalación incorrecta puede dañar el producto y anular la garantía de fábrica.

1-800-727-5477 • www.sargentlock.com
