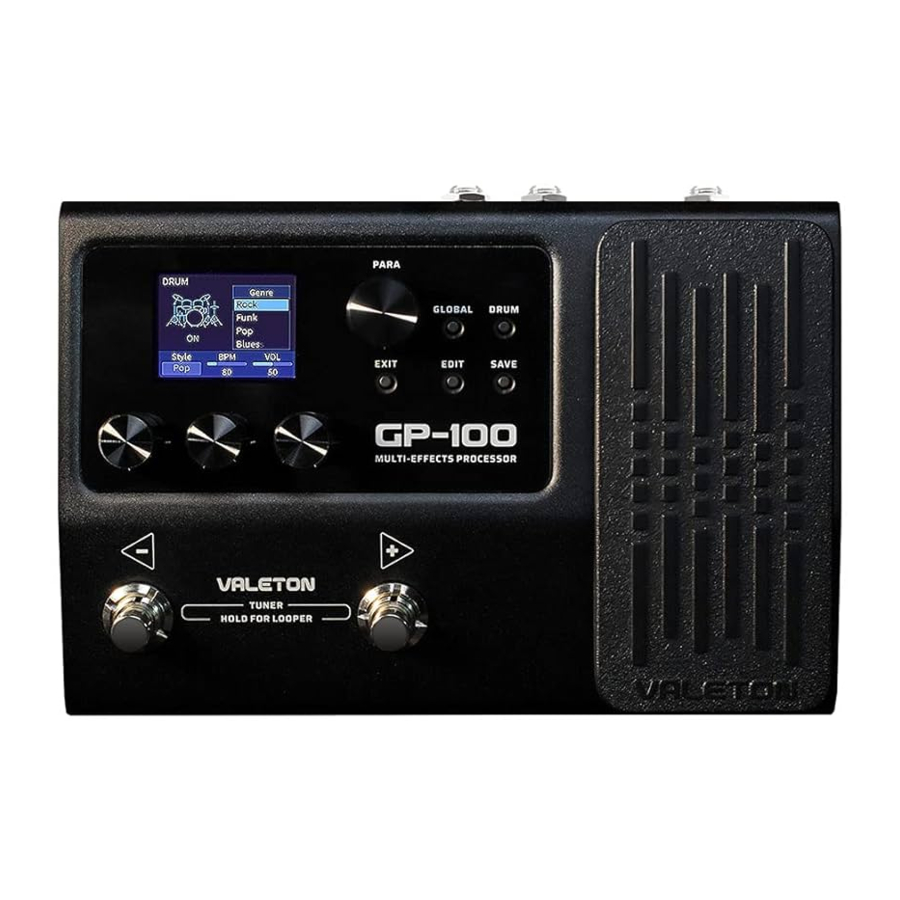

Manual de Valeton GP-100

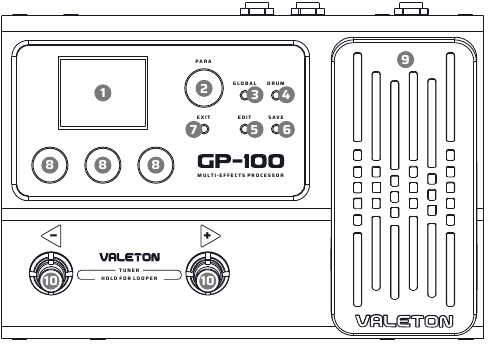

Introducción al panel

1. Pantalla LCD
   Esta pantalla muestra los números de patch, el nombre del patch y otra información de funcionamiento del GP-100.
2. Botón PARA (con botón de Enter)
   Girar o pulsar este botón permite cambiar los menús y ajustar los parámetros.
3. Botón GLOBAL
   Pulse este botón para entrar en el menú de ajustes globales, donde puede editar los parámetros globales del GP-100.
4. Botón DRUM
   Pulse este botón para reproducir la batería. Mantenga pulsado este botón para entrar en el menú Drum Machine Edit, donde puede editar los parámetros de la batería (estilo, ritmo y volumen). En el menú Drum Machine Edit, pulse el botón DRUM o el botón PARA para encender/apagar la caja de ritmos.
5. Botón EDIT
   En cualquier menú, pulse este botón para entrar en el menú Edit Settings.
6. Botón SAVE
   Cada vez que se modifica un patch, la pantalla principal mostrará un símbolo * para indicar que el parámetro ha sido modificado. Utilice el botón SAVE para guardar, renombrar o copiar el patch. Pulse este botón de nuevo para guardar el parámetro modificado.
7. Botón EXIT
   En cualquier menú, pulse este botón para volver al menú anterior.
8. Botones de acceso rápido
   Utilícelo para ajustar los parámetros en la parte inferior de la pantalla. La función de cada botón variará en función del parámetro que se muestre.
9. Pedal de expresión
   Utilícelo para controlar el parámetro de uno o varios efectos, incluido el volumen de salida.
10. [-] Interruptor de pie / [+] Interruptor de pie
    Estos interruptores de pie se utilizan para controlar el afinador, el desplazamiento de patches, las frases de inicio/parada/grabación y otras funciones. Su función dependerá del modo de interruptor de pie que esté utilizando actualmente.

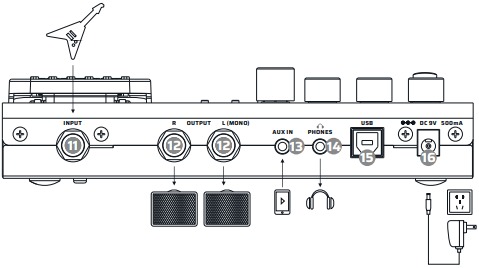

11. Jack de ENTRADA
    Jack de audio mono de 1/4", para conectar la guitarra.
12. Jack OUTPUT L / OUTPUT R
    Las interfaces de salida TS de 1/4" se pueden configurar para el funcionamiento mono o estéreo. Utilícelas para conectar a un solo altavoz de guitarra, a un par de altavoces de guitarra estéreo o directamente a la entrada de un PA o dispositivo de grabación.
13. Jack AUX IN
    Entrada TRS de 1/8" para conectar dispositivos externos (teléfono, reproductor de MP3) para practicar y tocar.
14. Jack PHONES
    Salida TRS de 1/8" para conectar auriculares.
15. Jack USB
    USB 2.0 Tipo-B se conecta a su ordenador para su uso con el software GP-100 o se conecta a su ordenador/teléfono inteligente como una interfaz de audio USB.
16. Jack DC 9V
    Requisitos de alimentación: DC 9V, 500mA.

Introducción a la pantalla

1. Número de patch
2. Nombre del patch
3. Modo de interruptor de pie
4. Volumen principal
5. BPM del patch
6. Volumen del patch
7. Estado del pedal EXP
8. Estado del patch
9. Estado de la batería

Empezando

1. Conecte su dispositivo. Enchufe su guitarra en el jack de entrada del GP-100 y conecte un cable desde la SALIDA NO BALANCEADA L a su amplificador.
   Por favor, recuerde:
   1. Mantenga el volumen de su amplificador bajo.
   2. Conecte su cable al retorno del loop de efectos del amplificador si lo tiene.
2. Baje todo el volumen del GP-100, luego conecte la fuente de alimentación y encienda el GP-100.
3. Afinar las cuerdas. Pulse los interruptores de pie [-] y [+] para que aparezca la pantalla del afinador. Toque cada cuerda y afínela hasta que el tono alcance el centro de la pantalla y se ponga verde. Cuando todas las cuerdas estén afinadas, pulse cualquiera de los interruptores de pie de nuevo para salir del afinador.
4. Seleccione un patch. Toque el interruptor de pie [-] o [+] para elegir un patch que le guste.

Especificaciones

Especificaciones técnicas
Convertidor A/D/A: Audio de alto rendimiento de 24 bits
Frecuencia de muestreo: 44,1 kHz
SNR: 110dB
Máximo de efectos simultáneos: 9
Memoria preestablecida: 99 patches de usuario/99 patches de fábrica
Looper: 90 segundos de tiempo de grabación
Caja de ritmos: 100 patrones

Conexiones de entrada analógica
Entrada de guitarra: 1/4" no balanceada (TS)
Impedancia de entrada: 1M Ohms
Entrada auxiliar: 1/8" estéreo (TRS)
Impedancia de entrada auxiliar: 10k Ohms

Conexiones de salida analógica
Salidas izquierda/derecha: 1/4" no balanceada (TS)
Impedancia de salida izquierda/derecha: 1k Ohms
Salida de auriculares: 1/8" estéreo (TRS)
Impedancia de salida de auriculares: 47 Ohms

Conexiones digitales
Puerto USB: Puerto USB 2.0 tipo B

Especificación de grabación USB
Tasa de muestreo: 44,1 kHz
Profundidad de bits: Soporta 16 bits o 24 bits

Tamaño y peso
Dimensiones: 198mm(W) x 134mm(D) x 28mm(H)
Peso de la unidad: 800g

Alimentación
Requisitos de alimentación: DC 9V, 500mA

Escanee el código QR para el software GP-100.
