Manual de Himiway CRUISER

Acerca del manual

Este manual contiene detalles del producto, información sobre su funcionamiento y mantenimiento, y otros consejos útiles para los propietarios. Léalo atentamente y familiarícese con la bicicleta Himiway antes de utilizarla para garantizar un uso seguro, reducir el riesgo de daños y desgaste prematuro, y evitar accidentes. Asegúrese de conservar este manual como su fuente de información práctica sobre la bicicleta Himiway.

Este manual contiene muchas Advertencias y Precauciones relativas al funcionamiento seguro, y a las consecuencias en caso de que no se sigan las directrices de configuración, funcionamiento y mantenimiento adecuadas. Toda la información contenida en este manual debe revisarse cuidadosamente.

El color del grado de seguridad de "CAUTION" (PRECAUCIÓN) es naranja y, si no se evita, puede provocar lesiones moderadas o graves.

El color del grado de seguridad de "WARNING" (ADVERTENCIA) es rojo y, si no se evita, probablemente provocará lesiones graves o la muerte.

Los usuarios también deben prestar especial atención a la información marcada en este manual que comienza con "NOTICE" (AVISO)

Debido a que es imposible anticipar cada situación o condición que pueda ocurrir durante la conducción, este manual no hace ninguna declaración sobre el uso seguro de nuestras bicicletas en todas las condiciones. Existen riesgos asociados al uso de cualquier bicicleta que no se pueden predecir o evitar, y que son responsabilidad exclusiva del ciclista. Debe conservar este manual, junto con cualquier otro documento que se haya incluido con su bicicleta, para futuras consultas; sin embargo, todo el contenido de este manual está sujeto a cambios o retiradas sin previo aviso. Visite www.himiwaybike.com para descargar la última versión. El montaje y el primer ajuste de su bicicleta Himiway requieren herramientas y habilidades especiales, y se recomienda que lo realice un mecánico de bicicletas cualificado si es posible.

*La edad mínima recomendada para el ciclista es de 16 años o más, y la edad máxima es de 70 años o menos. Cualquier ciclista que no pueda sentarse cómodamente en una bicicleta eléctrica no debe intentar montarla.

El estándar de la industria de las bicicletas eléctricas de largo alcance

Después del montaje de la bicicleta

Una bicicleta eléctrica que recorre más de 60 millas en una carretera asfaltada a una velocidad media de 15 mph con una pendiente de 0 se denomina bicicleta eléctrica de largo alcance.

Descripción de la definición

Una bicicleta eléctrica que recorre más de 60 millas en una carretera asfaltada a una velocidad media de 15 mph con una pendiente de 0 se denomina bicicleta eléctrica de largo alcance.

• La necesidad constante de recargar las bicicletas eléctricas es el mayor problema para los entusiastas de las bicicletas eléctricas, que esperan que una sola carga pueda cubrir una semana de viaje.
• Su frecuencia media de conducción es de 5 días a la semana, con un kilometraje medio de 10,48 millas por trayecto.
• Así que el kilometraje semanal para los entusiastas de las bicicletas eléctricas es de 52,4 millas.
• Combinado con otros factores de la conducción, Himiway cree que una bicicleta eléctrica que puede alcanzar las 60 millas con una sola carga es una auténtica bicicleta eléctrica de largo alcance.

Tabla de referencia de autonomía

Diferentes terrenos

Terreno	Autonomía
Carretera asfaltada	123km
Senderos de tierra	100km
Playa	90km
Grava	77km
Colina empinada	54km

Diferentes niveles de velocidad

Velocidad	Autonomía
10 mph	136km
15 mph	122km

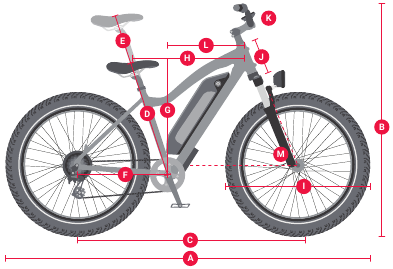

Especificaciones de la bicicleta

A	Longitud total	191 cm
B	Altura del manillar	118 cm
C	Distancia entre ejes	114 cm
D	Altura mínima del asiento	56.5 cm
E	Altura de ajuste del asiento	18 cm
F	Longitud de la vaina	47.5 cm
G	Pila de cuadros	65.8 cm
H	Tubo superior efectivo	58.6 cm
I	Diámetro de la rueda	73 cm
J	Longitud del tubo de dirección	15.5 cm
K	Longitud del manillar	71.5 cm
L	Alcance del cuadro	38.5 cm
M	Ángulo de dirección	69°

Batería	Batería de litio Samsung/LG de 48 V y 15 Ah	Pantalla	Pantalla LCD con carga USB
Autonomía	56~96 Km	Cargador	Cargador inteligente estándar del Reino Unido de 2,0 A
Motor	Motor de engranajes sin escobillas de 250 W	Peso	32 Kg
Capacidad total de carga útil	160 Kg	Asistencia inteligente al pedaleo	Asistencia al pedaleo de nivel 0~5
Altura recomendada del ciclista	160cm~195cm	Horquilla delantera	Horquilla de suspensión delantera de aleación con bloqueo y ajuste
Neumáticos	Neumáticos anchos de 26" x 4"	Acelerador	Acelerador de medio giro
Maneta de freno	Manetas de agarre cómodo de aleación de aluminio con interruptor de corte del motor	Pedal	Pedales de aleación con reflectores
Luz trasera	Luz trasera integrada	Cuadro de la bicicleta	Cuadro de aluminio 6061
Rueda libre	KDF-711 14-28T	Faro delantero	Luz LED de 48 V
Freno	Frenos de disco mecánicos MD-M320	Sillín	Sillín blando Velo
Cadena	KMC Z7 118L	Tija de sillín	Tija de sillín de aleación de 30,4 x 350 mm
Potencia	JY-206 28,6*31,8*90mm	Pata de cabra	Aluminio resistente
Juego de bielas	Aleación forjada L/R de 46T*170MM y 4 garras	Radios	Acero inoxidable de calibre 12, negro
Engranajes	Sistema de cambio de marchas Shimano de 7 velocidades

Compruebe el diagrama de cableado y los códigos de color: https://uk.himiwaybike.com → CENTRO DE AYUDA → Herramientas e instrucciones

Guía de montaje de la bicicleta

Lista de comprobación de preparación

Herramientas adicionales necesarias:

1. Llave de 10 mm
2. Llave de 8 mm

NOTICE: (AVISO)

1. ¡Conserve el embalaje original durante al menos 15 días!
2. Antes de montar su bicicleta, se recomienda quitar la batería por las razones que se indican a continuación:
   • Determine si hay consumo de batería o daños durante el envío.
   • Reduzca el peso de la bicicleta eléctrica para que sea más fácil maniobrar la bicicleta durante el montaje.
   • Evite daños en la batería durante el proceso de montaje.

Vaya a "Carga de la batería" para obtener información sobre cómo extraer y cargar la batería.

*¡Siga nuestro canal de Youtube Himiway Bikes para ver tutoriales sobre el montaje de la bicicleta!

Valores de par recomendados

Ubicación del hardware	Par recomendado (NM)
Manillar	12-18
Potencia	12-18
Sillín	12-18
Rueda delantera (para bicicletas con pernos en la rueda delantera)	15-22
Rueda trasera	30-38
Piezas del pedalier	30-50
Pedales	28-33
Pernos de montaje del disco	3-5
Montaje de la pinza de disco	6-8
Pernos de la biela	32-36
Pellizco del cable del desviador trasero	3-5
Abrazadera del desviador delantero	3-6
Abrazadera del poste del sillín	3-6

NOTICE: (AVISO) No se recomienda utilizar un atornillador de impacto para alcanzar el par necesario, ya que podría causar daños. Le sugerimos que utilice el juego de llaves que le proporcionamos y herramientas adicionales para ajustar manualmente las tuercas y los pernos.

Instrucciones de montaje

Instalación del manillar (llave hexagonal de 4 mm)

Paso 1: Afloje los tornillos de la potencia de la bicicleta.

Paso 2: Centre el manillar y gírelo para que se alinee con la marca que se indica en la siguiente imagen.

Paso 3: Apriete los tornillos a la potencia del manillar, pero no los apriete por completo, ya que es posible que desee ajustar aún más el ángulo más adelante para que se alinee con mayor precisión. Pruebe la posición y ajuste el manillar al ángulo que prefiera. Después de determinar la mejor posición, apriete completamente todos los tornillos de la potencia.

AVISO: Además del ángulo, la altura del manillar se puede ajustar añadiendo o quitando los espaciadores de la dirección si es necesario. Para aquellos que no tengan experiencia, recomendamos que un profesional realice dichos ajustes por razones de seguridad.

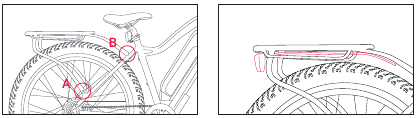

Instalación de la luz trasera y del portaequipajes trasero (llave hexagonal de 4 mm)

Paso 1: Instale la luz trasera antes de instalar el portaequipajes trasero y utilice dos de los tornillos de cabeza Philips suministrados (M4x10) para fijar la luz trasera al portaequipajes trasero.

Paso 2: Hay un total de 4 tornillos para instalar el portaequipajes trasero. Para identificarlos mejor, los hemos preinsertado en el lugar adecuado. Están en A y B como se muestra en la figura, por favor, quítelos con una llave hexagonal de 4 mm.

Paso 3: Alinee los orificios del portaequipajes trasero con los orificios del tirante del sillín. Vuelva a colocar y apriete los tornillos con una llave hexagonal de 4 mm.

Paso 4: Ate los cables de la luz trasera con bridas.

Instalación de la rueda delantera

Paso 1: Después de apretar el portaequipajes trasero, coloque una alfombrilla para proteger tanto la bicicleta como el suelo de arañazos. A continuación, dé la vuelta con cuidado a la bicicleta para instalar la rueda delantera.

Paso 2: Retire los protectores de eje de plástico de la rueda delantera, teniendo cuidado de evitar el contacto con el juego de rotor de freno.

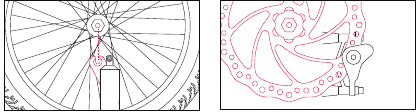

Paso 3: Alinee las punteras de la horquilla con el eje del buje de la rueda, asegurándose de que las punteras estén bien colocadas en el eje. Asegúrese también de que el rotor del freno esté correctamente insertado en la pinza.

No tire de la maneta del freno sin tener insertada la pastilla roja o el disco de freno, ya que esto dañará la pinza de freno hidráulica.

Paso 4: Prepare el cierre rápido para el siguiente paso quitando la tuerca de mariposa y uno de los muelles cónicos.

Paso 5: Instale el cierre rápido empezando por el lado del rotor de freno de la rueda, insertando el cierre rápido a través del buje y luego volviendo a colocar el segundo muelle cónico en el otro lado. Asegúrese de que ambos muelles estén orientados con el lado estrecho hacia el buje de la rueda.

Paso 6: Apriete la tuerca de mariposa hasta que la palanca de cierre rápido quede alineada con el eje y, a continuación, utilice la palma de la mano para cerrar la palanca de cierre rápido.

Paso 7: Gire la rueda delantera. Asegúrese de que la palanca de cierre rápido de la rueda delantera esté completamente cerrada y compruebe el equilibrio de la rueda en el modo solo pedal. Si observa que la conducción está desequilibrada o que la rotación de la rueda delantera hace ruido, significa que los tornillos no estaban completamente apretados o no estaban alineados horizontalmente.

Instalación del faro delantero y del guardabarros delantero

El faro delantero y el guardabarros delantero se sujetan con un solo tornillo, por lo que el guardabarros delantero debe instalarse junto con el faro delantero. Si prefiere no tener guardabarros delantero, puede instalar el faro delantero por sí solo.

Paso 1: Afloje el tornillo del soporte de la horquilla. Alinee los orificios de los tornillos tanto de su faro delantero como del guardabarros delantero junto con el orificio del soporte de la horquilla, luego vuelva a insertar el tornillo a través de todos los orificios y apriete el tornillo con una llave hexagonal de 5 mm y un extractor de tornillos de 10 mm que sujete la tuerca.

AVISO: Los extractores de tornillos se pueden encontrar en el juego de llaves hexagonales plegables de Himiway.

Paso 2: Conecte los conectores de los cables de la luz. Preste atención a las flechas de los conectores de los cables, asegurándose de que las flechas se alineen entre sí para evitar dañar los circuitos interiores.

Paso 3: Tire de un extremo del soporte del guardabarros hasta que el bucle del extremo esté centrado en el soporte, vuelva a insertar el tornillo a través del bucle del extremo del soporte y apriete completamente con una llave hexagonal de 4 mm y un extractor de tornillos de 8 mm que sujete la tuerca. Repita la operación en el otro lado.

Instalación de los pedales (llave de 15 mm)

Asegúrese de que los pedales estén instalados en el lado correcto, ya que la instalación en el lado incorrecto dañará las roscas. Los indicadores del pedal derecho (R) y del pedal izquierdo (L) se pueden encontrar en dos lugares: las pegatinas de la cubierta de plástico y la parte inferior de las roscas del pedal.

Antes de instalar los pedales, aplique una pequeña cantidad de grasa impermeable en el eje. Comience a enroscar el pedal con la mano para asegurarse de que el pedal entra perfectamente recto, girando en la dirección del puntero que se muestra en la biela. Si no gira suavemente, asegúrese doblemente de que tiene el pedal izquierdo o derecho correcto. Después del apriete inicial con la mano, termine de apretar los pedales con una llave estándar de 15 mm.

Instalación del protector del desviador (llave hexagonal de 4 mm)

Protector del desviador

Paso 1: Quite los tornillos de la vaina.

Paso 2: Introduzca un tornillo a través del bucle del extremo del protector del desviador y utilice la llave Allen para volver a atornillarlo en el orificio superior de la vaina.

Paso 3: Repita la operación con el otro lado del protector del desviador en el orificio inferior de la vaina.

Ajuste del sillín

Ajuste de la altura del sillín:
Abra la palanca de cierre rápido de la tija del sillín. Ajuste la altura de la tija del sillín deslizando la tija del sillín hacia arriba o hacia abajo hasta una altura adecuada para la longitud de su pierna y la posición de conducción preferida. No extienda la tija del sillín más allá de la marca de inserción mínima grabada en la tija del sillín.

La sobreextensión de la tija del sillín puede provocar que se rompa o se desprenda de la bicicleta, lo que le pondrá en un riesgo muy alto de sufrir lesiones graves o la muerte. Evite este peligro insertando la tija del sillín en el tubo del sillín lo suficiente como para que el punto de inserción mínima ya no sea visible.

Ajuste del ángulo del sillín:

Paso 1: Afloje el tornillo de ajuste del sillín debajo del sillín. Mueva el sillín hacia atrás o hacia adelante e inclínelo para ajustar el ángulo dentro de las marcas límite grabadas en el raíl del sillín. No exceda las marcas límite, para garantizar su seguridad y la de la bicicleta.

Paso 2: Apriete el tornillo de ajuste del sillín. Asegúrese de que la parte superior e inferior de la abrazadera del raíl del sillín estén alineadas, para que el tornillo de ajuste del sillín sujete correctamente los raíles del sillín.

AVISO: El ángulo del asiento ha sido preajustado a los estándares de seguridad de fábrica. Por favor, tome nota de los ajustes originales, y sólo ajústelo si es necesario.

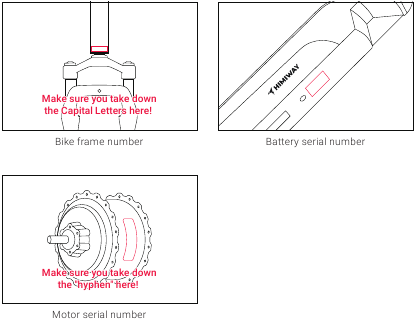

Después del montaje de la bicicleta

Por favor, anote los números de serie que se encuentran en el tubo de dirección, la batería y el motor en la cubierta frontal interior de este manual para facilitar la notificación de fallos. Asegúrese de que cada letra y número es correcto.

AVISO:

1. Antes de usar su bicicleta, infórmese de todos los requisitos y normas pertinentes que se apliquen en su país o estado. Puede haber restricciones para circular por vías públicas, carriles bici o senderos. También puede haber requisitos para el uso de cascos, restricciones de edad, requisitos de licencia de conducir o normas sobre luces de bicicleta.
2. Cuando instale un accesorio en su bicicleta, como un remolque de carga o un remolque para niños, asegúrese de que el accesorio es compatible y siga las instrucciones del fabricante y del minorista.

Lista de comprobación de seguridad

Comprobación de seguridad	Pasos básicos
Frenos	Pruebe los frenos delantero y trasero para verificar su correcto funcionamiento. Asegúrese de que las pastillas de freno no estén desgastadas y estén colocadas correctamente en relación con las llantas. Asegúrese de que los cables de control de los frenos estén lubricados, correctamente ajustados y no presenten un desgaste evidente. Compruebe que las palancas de control de los frenos estén lubricadas y bien sujetas al manillar.
Ruedas y neumáticos	Infle los neumáticos dentro de los límites recomendados que se muestran en los flancos. Compruebe si hay protuberancias o signos de desgaste excesivo. Limpie los neumáticos para asegurarse de que la banda de rodadura está expuesta. Asegúrese de que las llantas giran rectas y no tienen oscilaciones o dobleces evidentes. Compruebe que todos los radios de las ruedas estén apretados y no rotos. Compruebe el equilibrio de la rueda en el modo solo pedal. Si observa que la conducción está desequilibrada o que la rotación de la rueda delantera hace ruido, significa que los tornillos no estaban completamente apretados o no estaban alineados horizontalmente.
Cadena	Compruebe que la cadena está engrasada, limpia y gira suavemente. Tenga especial cuidado en condiciones húmedas o polvorientas.
Bielas y pedales	Apriete bien los pedales a las bielas. Asegúrese de que las bielas están bien apretadas y no están dobladas.
Desviadores	Compruebe que los desviadores están ajustados y funcionan correctamente. Asegúrese de que las palancas de cambio y de freno están bien sujetas al manillar. Compruebe que todos los cables de freno y de cambio están correctamente lubricados.
Motor	Asegúrese de que el motor del buje gira suavemente y de que los cojinetes del motor están en buen estado de funcionamiento. Compruebe que todos los cables de alimentación que van al motor del buje están bien sujetos y no están dañados. Asegúrese de que los pernos del eje del motor del buje están bien sujetos y de que todos los brazos de torsión y las arandelas de torsión están en su sitio.
Batería	Asegúrese de que la batería está cargada antes de usarla. Compruebe si hay algún daño visible en la batería. Bloquee la batería de forma segura al cuadro.

Precauciones de seguridad

Las siguientes notas de seguridad proporcionan información adicional sobre el funcionamiento seguro de su bicicleta Himiway y deben revisarse detenidamente. El funcionamiento incorrecto o la falta de confirmación de la correcta instalación, compatibilidad y mantenimiento de cualquier componente o accesorio pueden provocar lesiones graves o la muerte.

Antes de montar

• Todos los usuarios deben leer y comprender este manual antes del primer uso. Es posible que se proporcionen manuales adicionales para los componentes utilizados en su bicicleta y también deben leerse antes de su uso.
• Asegúrese de comprender todas las instrucciones y notas/advertencias de seguridad.
• Siga la lista de verificación de seguridad antes del primer uso y a intervalos regulares para asegurarse de que su bicicleta esté correctamente apretada y configurada.
• Asegúrese de que la bicicleta se ajuste correctamente a usted antes del primer uso. Consulte las normas y reglamentos locales antes de montar.
• Es su responsabilidad familiarizarse con las leyes y los requisitos de funcionamiento de este producto en las áreas donde monta.
• Las pastillas deben reemplazarse si sus componentes de fricción se contaminan o tienen un grosor inferior a 1 mm o un grosor total.

Mientras monta

• Utilice siempre un casco de bicicleta homologado cuando utilice este producto y asegúrese de que se utilicen todas las instrucciones del fabricante del casco para el ajuste y el cuidado de su casco. No usar casco al montar puede provocar lesiones graves o la muerte.
• La aceleración puede ser inesperadamente fuerte en el modo de asistencia al pedaleo (nivel 1-5 de asistencia al pedaleo), ya que al pedalear el motor de asistencia se activará repentinamente. Por lo tanto, preste mucha atención al montar. Le sugerimos que utilice el modo Solo pedal (nivel 0 de asistencia al pedaleo) cuando necesite circular a baja velocidad para cruzar carreteras, en intersecciones o cuando haya tráfico peatonal, para evitar accidentes causados por una aceleración repentina.
• Asegúrese de cerrar bien la palanca de liberación rápida de la rueda delantera, comprobando el equilibrio de la rueda en el modo Solo pedal. Si nota que la conducción se siente desequilibrada o que la rotación de la rueda delantera hace ruido, es probable que los pernos no estén completamente apretados o no estén alineados horizontalmente en el centro.
• La conducción todoterreno requiere mucha atención y habilidades específicas, y presenta condiciones y peligros variables que acompañan a las condiciones.
• Utilice el equipo de seguridad adecuado y no monte solo en zonas remotas.
• Cambie de marcha con regularidad para mantenerse en un rango de cadencia óptimo y reduzca la marcha antes de detenerse. Reduzca la fuerza del pedal antes de iniciar un cambio de marcha para reducir el desgaste de la transmisión.
• Encienda siempre la luz cuando circule de noche y compruebe siempre que todos los reflectores estén bien fijados en la bicicleta.

Uso y cuidado de la bicicleta eléctrica Himiway

La siguiente tabla de contenido proporciona una guía general sobre la configuración de asistencia de potencia variable de la bicicleta eléctrica Himiway y sus efectos tanto en el alcance como en el rendimiento. Este contenido se aplicará ampliamente a la mayoría de los ciclistas, pero múltiples factores afectarán los resultados individuales, incluyendo la condición física y el peso del ciclista, el terreno, el mantenimiento adecuado, etc. Si bien Himiway espera y cree que usted disfrutará plenamente de su bicicleta eléctrica, no se pueden dar garantías de características de rendimiento universales para todos los propietarios.

Ajustes básicos de la pantalla

Panel de control

*Vaya a buscar en nuestro sitio web: https://uk.himiwaybike.com → Centro de ayuda → Herramientas e instrucciones
*Para ver un tutorial en vídeo, busque Display Settings en el canal de YouTube de Himiway.

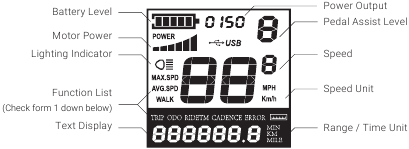

Pantalla

Formulario 1

TRIP	Kilometraje único (km)
ODO	Kilometraje total (km)
RIDETM	Indicación del tiempo de viaje
ERROR	Indicación del código de error
MAX.SPD	Velocidad máxima (km/h)
AVG.SPD	Velocidad media
WALK	Modo paseo
ERROR 21	Corriente anormal
ERROR 22	Fallo del acelerador
ERROR 23	Problema de fase del motor
ERROR 24	Defecto del sensor Hall del motor
ERROR 25	Fallo del freno o freno aplicado al encender
ERROR 30	Comunicación anormal

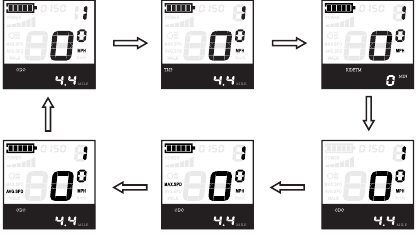

Procedimiento de inicio

1. Mantenga pulsado el botón de encendido "" en el panel de control durante dos segundos hasta que se encienda la pantalla.
2. Pulse el botón de información "" en el panel de control para alternar entre los ajustes de la pantalla: cuentakilómetros, cuentakilómetros parcial, velocidad máxima y velocidad media.


3. Pulse el botón de la luz "" para encender/apagar el faro delantero y el piloto trasero. Cuando esté encendido, el icono de la luz se mostrará en la pantalla.
4. Pulse "" o "" para aumentar o disminuir el nivel de asistencia al pedaleo respectivamente. [Consulte "Ajuste de la horquilla delantera" para obtener información sobre los 3 modos diferentes]
5. Supervise el medidor de consumo de energía, los niveles más altos significan un drenaje más rápido de la batería.

AVISO: Si la potencia del motor llega a ser demasiado fuerte para la preferencia o la sensación de seguridad de los ciclistas, simplemente aplique el freno de mano para cortar la potencia del motor por completo. Si la asistencia del acelerador parece activarse accidentalmente con demasiada facilidad, causando una aceleración no deseada, simplemente aplique el freno de mano o baje el nivel de asistencia al pedaleo a 0 para desactivar el acelerador.

Restablecer el cuentakilómetros parcial

Mantenga pulsadas las teclas "" y "" juntas durante dos segundos.+ -

La pantalla mostrará un " tC-n " (no) parpadeante, pulse la tecla "" para cambiarlo a " tC-y " (sí).+

Confirme manteniendo pulsado "" durante dos segundos. La pantalla mostrará entonces el cuentakilómetros (kilometraje total).
Pulse "" para cambiar al cuentakilómetros parcial, que ahora marcará cero.

Modo paseo

Para recibir una ligera asistencia de energía al caminar con la bicicleta largas distancias, o subir colinas menores, pulse y mantenga pulsada la tecla "" para impulsar lentamente la bicicleta hacia adelante a la velocidad de caminar.

Restablecer a los valores predeterminados de fábrica

Para restaurar los ajustes de la bicicleta a los niveles predeterminados originales, mantenga pulsadas las teclas "" y "" durante dos segundos.

La pantalla mostrará " dEF-n " (no), pulse la tecla " + " para cambiarlo a " dEF-y " (sí). Mantenga pulsada la tecla "" durante dos segundos para restablecer todos los ajustes, la pantalla mostrará entonces " dEF-00 " y los ajustes se revertirán ahora a los niveles predeterminados.

Recuperar la interfaz de ajustes predeterminados

Código de seguridad

Para evitar el robo o el uso no autorizado de su bicicleta eléctrica, puede establecer un código de seguridad para evitar el uso del motor/electrónica (aunque siga permitiendo el pedaleo manual).

1. Mantenga pulsado " " y "" juntos durante dos segundos, lo que le llevará primero a la pantalla de restablecimiento del cuentakilómetros parcial descrita anteriormente.
2. A continuación, mantenga pulsadas las teclas "" y "" juntas durante dos segundos, lo que le llevará a la pantalla del código de acceso (" P "). Aquí puede introducir el código de acceso de 4 dígitos, que de nuevo es 0510.
   • Pulse "" y "" para ajustar los números hacia arriba/abajo.
   • Pulse "" para confirmar.
3. Pulse "" varias veces para llegar a la pantalla nº 8 (número que se muestra en la parte superior derecha). A continuación, la pantalla mostrará la pantalla de entrada del código de acceso ("PS").
4. Pulse "" para llegar a la segunda pantalla del código de acceso ("P2"), e introduzca el segundo código de acceso de 4 dígitos de 1212.
   • Pulse "" y "" para ajustar los números hacia arriba/abajo.
   • Pulse "" para confirmar.


AVISO: No se recomienda cambiar los códigos de acceso de encendido predeterminados de la pantalla (1212) ni cambiar los códigos de acceso del sistema (0510). Le sugerimos que anote los códigos de acceso en la cubierta interior de este manual.

La pantalla mostrará entonces " PSd-n " (no), pulse "" para cambiarlo a " PSd-y " (sí) para activar el código de seguridad. Pulse "" para confirmar.
A continuación, elija un código de acceso de 4 dígitos de su preferencia.

• Pulse "" y "" para ajustar los números hacia arriba/abajo.
• Pulse "" para confirmar.

Mantenga pulsado "" durante dos segundos para volver a la pantalla " PSd-y ".
Mantenga pulsado "" de nuevo durante dos segundos para volver a la pantalla "PS".
Mantenga pulsado "" una última vez para volver a la pantalla principal.

Ahora, al encender la bicicleta eléctrica, la bicicleta le pedirá el código de acceso que haya establecido anteriormente.

• Pulse "" y "" para ajustar los números hacia arriba/abajo.
• Pulse "" para confirmar.

Si el código de acceso se ha introducido correctamente, la bicicleta eléctrica se encenderá y mostrará la pantalla principal.

AVISO: Si la bicicleta eléctrica se restablece a los valores predeterminados de fábrica como se describe anteriormente, el código de seguridad se perderá y deberá volver a introducirse.

Carga de la batería

Procedimiento de carga fuera de la bicicleta

Paso 1: Busque las llaves situadas en el manillar (fig. 1) y retírelas. Si las corta del manillar, tenga cuidado de no dañar ninguno de los cables.

AVISO: Guarde la llave y su repuesto en un lugar seguro. Una vez perdidas, son difíciles de copiar. El número de la llave se corresponde con el número del ojo de la cerradura (fig. 2). Si ha perdido las llaves, puede darnos el número de la llave para obtener unas nuevas.

Paso 2: Sujete la batería con una mano mientras utiliza la llave para desbloquearla.

Paso 3: Pulse el botón de la luz para comprobar el estado de la batería.
Cuando las cuatro barras están iluminadas como se muestra en la Figura 3, la batería está completamente cargada. Cuando solo la barra roja "E" está iluminada como se muestra en la Figura 4, la batería está vacía y necesita ser cargada antes de seguir montando.

AVISO: Anote el número de serie que se encuentra en la batería debajo del código de barras (fig. 5) en la cubierta frontal interior de este manual para facilitar la notificación de fallos. Los productos a los que se les haya quitado, desfigurado, dañado, alterado o hecho ilegible el número de serie y/o el código de barras no estarán cubiertos por la garantía.

Paso 4: La forma más segura de cargar la batería:
En primer lugar, monte el cargador introduciendo el enchufe (enchufe 1) en el transformador.
A continuación, introduzca el enchufe de CC (enchufe 2) en la toma de carga de la batería. Por último, introduzca el enchufe de alimentación (enchufe 3: enchufe de 110V-240V) en la toma de corriente. Este orden ayuda a prolongar la vida útil de la batería y reduce eficazmente los daños causados por una carga inadecuada.

El cargador funciona con tomas de corriente alterna domésticas estándar de 110V-240V 60 Hz. No abra el cargador para seleccionar la entrada de voltaje, ya que el cargador puede detectar y tener en cuenta automáticamente el voltaje entrante.

Proyecto	Unidad	Mínimo	Máximo
Voltaje de entrada de la batería	V	28	55
Corriente de espera	mA		0.1

Procedimiento de carga en la bicicleta

Paso 1: Compruebe el indicador de energía de la batería en su pantalla.

Paso 2: Monte el cargador como se muestra en la Figura 1 introduciendo el enchufe (enchufe 1) en el transformador.

Figura 1

Paso 3: Retire la cubierta de goma de la toma de carga e introduzca el enchufe de CC (enchufe 2) del cargador en la toma de carga de la batería (fig. 2).

Paso 4: Conecte el enchufe de alimentación (enchufe de 110V-240V) a la toma de corriente.

AVISO: Este orden ayuda a prolongar la vida útil de la batería y reduce eficazmente los daños causados por una carga inadecuada.

Después de la carga

1. Desenchufe primero la fuente de alimentación principal retirando el enchufe de la toma de corriente, y luego retire el puerto de CC de la batería. A continuación, puede comprobar el estado de la batería en la pantalla
2. Sujete la batería con una mano y gire el interruptor de liberación con la otra para instalar la batería. Bloquee la batería cuando termine para evitar el robo.

AVISO: Si su batería muestra un comportamiento de carga anormal, como:

• Tiempo de carga superior al esperado
• Olor extraño, humo o líquido que emana de la batería y/o el cargador
• Sobrecalentamiento de la batería y/o el cargador

Por favor, deje de cargar y póngase en contacto con Himiway Bike inmediatamente.

Consejos para la carga

• La batería se puede recargar en la bicicleta o fuera de ella.
• Una batería nueva puede tardar más en cargarse completamente cuando está agotada.
• El cargador dejará de cargar automáticamente una vez que la batería esté completamente cargada.
• Puede recargar la batería después de viajes cortos, ya que no tiene efecto memoria.

Precauciones

• Durante la carga, mantenga la batería alejada de la luz solar directa, líquidos, suciedad o residuos y objetos metálicos. No permita que la batería se cargue en entornos por debajo de 14°Fahrenheit (-10°Celsius) y por encima de 104°Fahrenheit (40°Celsius).
• No cubra el cargador durante la carga.
• Mantenga la batería alejada de los niños durante la carga.
• Asegúrese de utilizar únicamente un cargador aprobado de Himiway Bike comprado directamente a Himiway Bike para el número de serie específico de su bicicleta.

Antes de montar

Asegúrese de que la batería se ha fijado correctamente a la bicicleta antes de cada uso, sujetando la batería y tirando hacia arriba, comprobando la seguridad de la misma.

Mantenimiento de la batería (batería de litio Samsung/LG de 48V 15AH)

• No descargue completamente la batería. Apague la alimentación cuando la carga de la batería sea baja.
• Cargue completamente la batería después de cada uso, sin importar cuánta energía se utilice. Esto prolongará la vida útil de la batería. Si la energía de la batería no se utiliza durante mucho tiempo, guarde la batería con una carga completa y cárguela una vez al mes.
• La Himiway Bike se puede montar de forma segura bajo una lluvia ligera. Sin embargo, no se recomienda montar en bicicleta durante aguaceros muy fuertes o por calles inundadas, ya que la biela y/o el motor pueden mojarse, lo que podría causar daños.
• Mantenga la batería alejada de llamas abiertas y otras fuentes de calor de alta temperatura. No exponga la batería a la luz solar directa ni la recargue inmediatamente después de su uso en climas de alta temperatura.

AVISO: No se recomienda realizar ninguna modificación en la batería ni en el motor. Si la batería se manipula y hay algún problema con la batería o el motor alterados, no estará cubierto por la garantía de Himiway.

Información sobre el cuidado del cargador

Consulte el manual de instrucciones que se encuentra en la caja del cargador.

Ajuste de la horquilla delantera

1. Gire el mando de ajuste en sentido contrario a las agujas del reloj para disminuir la amortiguación de la compresión y aumentar la velocidad de la compresión.
2. Gire el mando de ajuste en el sentido de las agujas del reloj para disminuir la amortiguación de la compresión hasta que la suspensión se bloquee.


Ajuste las horquillas delanteras con precarga

Gire el mando de ajuste de la precarga en sentido contrario a las agujas del reloj hasta que no gire. Este es el valor mínimo de precarga en el muelle, o el ajuste más blando.

Modos de conducción

Asistencia al pedaleo

La asistencia al pedaleo es un modo de funcionamiento de las bicicletas eléctricas diseñado para activar el motor para ayudar, pero no para sustituir, a su propio esfuerzo de pedaleo. Cuando utilice su bicicleta en el modo de asistencia al pedaleo, puede ajustar la configuración según sus preferencias. Himiway tiene cinco ajustes de asistencia al pedaleo, que van del 1 al 5.

• Los ajustes de pedaleo más altos (L4/5) serían más útiles para aquellos que quieren ir más rápido con el mínimo esfuerzo. Estos ajustes son perfectos para las personas que quieren llegar frescas y puntuales al trabajo, sin estar sudorosas y agotadas.
• Los ajustes de pedaleo más bajos (L1/2) son populares entre los ciclistas de Himiway para utilizarlos después del trabajo, o cuando se prefiere un ejercicio tranquilo. Estos son los mejores para usar en el camino a casa desde el trabajo, para refrescarse y aliviar el estrés acumulado durante toda la jornada laboral. Además, los ajustes más bajos pueden ampliar el rango de uso para viajes más largos, maximizando el disfrute y minimizando el estrés y la fatiga física.

Solo acelerador

El modo de acelerador es similar a la forma en que opera una motocicleta o un scooter, aliviando la necesidad de pedalear o proporcionando un impulso adicional simplemente girando el acelerador. La Himiway Cruiser puede alcanzar velocidades de hasta 6 km/h con el modo de acelerador, lo que no solo le permite viajar más rápido, sino que también tranquiliza a los ciclistas con potencia extra siempre que sea necesario, dependiendo de las condiciones del tráfico y los niveles de energía del ciclista. Si usted es un aventurero que persigue la velocidad y la distancia sin comprometer la comodidad o la seguridad, la Himiway con asistencia de acelerador sería su compañero perfecto.

Solo pedal

En este modo, la Himiway funcionará como una bicicleta normal, ya que usted estará montando sin ninguna ayuda del motor. Este modo es especialmente útil si se queda sin batería, o si busca un entrenamiento de resistencia más intensivo.

Le sugerimos que seleccione un nivel de asistencia más bajo cuando monte por primera vez su Himiway Bike. Después de sentirse más cómodo con las características de conducción de nuestra bicicleta eléctrica, y más familiarizado con los diferentes requisitos de autonomía de sus destinos más comunes y rutas de cercanías, puede entonces hacer cualquier ajuste necesario a los ajustes de asistencia al pedaleo, así como la frecuencia de uso del acelerador, la posición de conducción, etc.

AVISO: Cambie de marcha con regularidad para obtener una cadencia óptima y reduzca la marcha antes de detener la bicicleta. Antes de cambiar de marcha, reduzca la fuerza de las pedaladas para evitar un desgaste prematuro.

Limitaciones de conducción

A continuación, se presentan algunas limitaciones que requieren la atención cuidadosa de los ciclistas para asegurar que el motor del buje no se sobrecaliente o se dañe por una carga excesiva:

• No intente subir cuestas con una pendiente superior al 15%.
• Utilice los pedales para ayudar al motor al subir cuestas y acelerar desde una parada.
• Evite los arranques y paradas repentinas.
• Generalmente, acelere a un ritmo moderado, en lugar de agresivo.

Aparcamiento y transporte

Siga estos consejos básicos de aparcamiento, almacenamiento y transporte para asegurar que su bicicleta esté bien cuidada, tanto dentro como fuera de la carretera:

• Cuando camine con la bicicleta, apague la alimentación para evitar una aceleración accidental, o utilice el Modo Paseo.
• Aunque nuestras bicicletas son resistentes al agua (IPX4 Water Resistance), por favor, no aparque su bicicleta al aire libre en climas fríos o inclementes durante períodos prolongados.
• Al aparcar, apague la alimentación y las luces para conservar la batería, retire la llave de la bicicleta y asegúrese de que la batería está asegurada y bloqueada al cuadro.
• En lugares públicos, ayude a mantener su Himiway Bike segura y protegida contra el robo bloqueándola siempre.
• Asegúrese de no aparcar, guardar o transportar su Himiway Bike en un soporte que no esté diseñado para el tamaño y el peso de la bicicleta. Al guardar o transportar su bicicleta en un soporte para el transporte, retire la batería para reducir el peso y facilitar el levantamiento o la carga.

Transporte de cargas y mercancías

Capacidad total de carga útil de la Himiway Cruiser: 350 lb.
Peso: 72 lb.

Consejos para el funcionamiento seguro de la carga:

La siguiente lista proporciona consejos importantes para el funcionamiento seguro de la Himiway Cruiser cuando se utiliza para transportar carga:

1. Asegúrese de cargar la mercancía lo más bajo posible para bajar el centro de gravedad y mejorar la estabilidad.
2. Asegúrese de que sus cargas están correctamente aseguradas y compruebe periódicamente que nada se ha aflojado.
3. Planifique su ruta en consecuencia cuando la carga se carga en la Himiway Cruiser, teniendo en cuenta la capacidad de ascenso, la dirección y el frenado. También tenga en cuenta una reducción moderada de la autonomía al transportar peso de carga adicional (o un pasajero adicional).
4. Trate de hacerse una idea de la carga en una zona privada plana y abierta antes de circular por la vía pública.
5. Asegúrese de no utilizar el freno delantero por sí solo, con o sin carga. Aplique siempre primero el freno trasero seguido del freno delantero. Es posible que la horquilla delantera falle o que se pierda el control cuando el freno delantero se acciona de forma independiente, especialmente a velocidades más altas.
6. El caballete no está diseñado para mantener la bicicleta en posición vertical con la carga por sí solo, siempre sujete manualmente la bicicleta en posición vertical al cargar o transportar la carga.

Los diferentes materiales y componentes pueden responder de forma diferente al estrés y al desgaste. Si se supera la vida útil de un componente, este puede fallar repentinamente y existe riesgo de lesiones. Cualquier forma de grietas, arañazos o cambios de color en los componentes muy estresados indican que la vida útil del componente ha expirado y la pieza debe ser sustituida.

Instrucciones de seguridad y cuidado

Para garantizar unas condiciones de conducción seguras y maximizar la vida útil de la bicicleta eléctrica, debe seguir las pautas que se describen a continuación:

• Para limpiar la bicicleta eléctrica, limpie el cuadro con un paño húmedo empapado en una mezcla de detergente suave, no abrasivo y no corrosivo. Limpie o rocíe todas las piezas sin pintar con un tratamiento antioxidante después de usarlas en zonas costeras o zonas con aire o agua salados.
• Nunca utilice una hidrolimpiadora al limpiar su bicicleta.
• Nunca sumerja la bicicleta ni ningún componente en agua, ya que el sistema eléctrico podría dañarse. Si los cojinetes del buje y del eje de pedalier se han sumergido en agua, deben retirarse y volver a engrasarse (esto evitará el deterioro acelerado de los cojinetes).
• Compruebe periódicamente el cableado y los conectores para asegurarse de que no haya daños y de que las conexiones estén seguras.
• Guarde bajo techo, evitando la exposición prolongada al frío o a las inclemencias del tiempo. Si se expone a la lluvia o al exceso de humedad, seque la bicicleta después y aplique un tratamiento antioxidante a la cadena y a cualquier otra superficie de acero sin pintar.
• Limpie y lubrique regularmente todas las piezas móviles, apriete los componentes y ajústelos según sea necesario.
• Sus cables, radios y cadena se estirarán después de un período inicial de rodaje de 80-160 km, y además las conexiones atornilladas pueden aflojarse con el tiempo y el uso. Por lo tanto, le sugerimos que se ponga en contacto con un mecánico de bicicletas certificado cada dos meses para asegurarse de que su bicicleta sea segura y no tenga problemas durante años de uso.
• Si la pintura se ha rayado o el metal se ha desconchado, utilice pintura de retoque para evitar la oxidación (también se puede utilizar esmalte de uñas transparente como medida preventiva).
• Los daños por corrosión no están cubiertos por la garantía, por lo tanto, se debe tener especial cuidado para proteger y prolongar la vida útil de su bicicleta.

Mantenimiento

Mantenimiento de la batería (batería de litio de 48 V 15 AH Samsung/LG)

1. No descargue completamente la batería. Apague la alimentación cuando la carga de la batería sea baja.
2. Cargue completamente la batería después de cada uso, sin importar cuánta energía se utilice. Esto prolongará la vida útil de la batería. Si la batería no se utiliza durante mucho tiempo, guárdela con una carga completa y cárguela una vez al mes.
3. La bicicleta Himiway se puede utilizar de forma segura con lluvia ligera. Sin embargo, no se recomienda circular con fuertes aguaceros o por calles inundadas, ya que la biela y/o el motor pueden mojarse, lo que puede causar problemas.
4. Mantenga la batería alejada de llamas abiertas o de una fuente de calor de alta temperatura. No exponga la batería a la luz solar directa ni la recargue inmediatamente después de usarla en climas de alta temperatura.

Mantenimiento del motor

(Motor de buje de engranajes sin escobillas de 250 W con 80 Nm de par)

1. Compruebe su motor con frecuencia y apriete cualquier tornillo o tuerca suelta, para evitar que el vehículo se averíe debido a cables desconectados.
2. Los motores sin escobillas no son impermeables, así que evite circular por agua que supere el borde inferior del buje de la rueda eléctrica para evitar fallos en el motor.

Mantenimiento de la cadena

1. Recomendamos limpiar la cadena después de cada uso, especialmente en entornos lluviosos y húmedos. Utilice un paño seco para limpiar la cadena y sus accesorios. Utilice un cepillo para eliminar la arena y la suciedad adheridas a la cadena, junto con agua tibia y jabón si es necesario. No utilice agentes de limpieza ácidos o alcalinos fuertes (como removedor de óxido), porque estos productos químicos pueden dañar la cadena.
2. Aplique aceite lubricante después de la limpieza para evitar la oxidación. Primero, asegúrese de que la cadena esté seca y, a continuación, aplique el aceite lubricante en los cojinetes.
3. Para evitar el desgaste innecesario de la cadena, intente mantener una posición vertical de la cadena al cambiar de marcha (no utilice el piñón más pequeño con el volante más pequeño, o el piñón más grande con el volante más grande, etc.).

Mantenimiento de la horquilla delantera

1. Utilice siempre un paño limpio, sin aceite y sin pelusa con agua corriente o jabonosa para limpiar su bicicleta. Para evitar que el agua fluya hacia la horquilla delantera, puede darle la vuelta a la bicicleta. Seque con una toalla sin pelusa después del lavado. Preste especial atención al tubo interior y al sello antipolvo para reducir el desgaste y evitar el adelgazamiento del tubo interior, lo que puede provocar daños importantes si el aluminio se expone al aire.
2. Recomendamos utilizar una funda antipolvo para la horquilla delantera para proteger el tubo interior de su horquilla delantera. Esto evita que entre polvo, así como que objetos duros golpeen el tubo interior.

Garantía

Himiway Bikes actualiza periódicamente nuestra Política de garantía oficial. Por lo tanto, revise la política más reciente en nuestro sitio web: https://uk.himiwaybike.com/pages/warranty-and-replacement-policy

Correo electrónico de posventa: support_uk@himiwaybike.com

Buzón de sugerencias: customers_uk@himiwaybike.com

* Himiway tiene el derecho, sin previo aviso al consumidor, de sustituir componentes de al menos la misma calidad por los componentes publicitados de la bicicleta eléctrica Himiway si esos componentes publicitados no están disponibles.

Referencias

• Himiway Electric Bike | Long Range Expert
• Best High-Performance Fat Tire Electric Bike In UK | Himiway Bikes
• WARRANTY AND REPLACEMENT POLICY | Himiway UK

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Himiway CRUISER

Idiomas disponibles
