Manual de la Uniden PRO501HH
INTRODUCCIÓN
La radio PRO501HH es una radio móvil diseñada para su uso en el Servicio de Radio de Banda Ciudadana (CB). Funcionará en cualquiera de las 40 frecuencias AM autorizadas por la Comisión Federal de Comunicaciones (FCC). Su radio cuenta con un circuito superheterodino con técnicas de bucle de enganche de fase para asegurar un control preciso de la frecuencia.
CARACTERÍSTICAS
- 40 canales AM
- 10 canales meteorológicos
- Doble vigilancia de canales
- Escaneo completo de canales
- Canal instantáneo 9/19
- Interruptor de ahorro de energía alto/bajo (HI = 4W; LOW = 1W)
- Bloqueo de teclas
- Retroiluminación encendida/apagada
- Micrófono de condensador.
- Filtro cerámico: Ofrece una mayor selectividad y reduce la interferencia del canal adyacente.
- AGC (Control Automático de Ganancia) para un nivel de sonido constante.
- Control automático de modulación para un nivel de modulación de transmisión de audio constante.
- Circuito de audio IC de baja distorsión.
- Limitador de ruido automático para reducir el ruido de impulsos.
- Antena con conector BNC.
- Conector de altavoz externo y conector de micrófono externo
- Conector para fuente de alimentación externa y cargador de batería.
- Baterías recargables (9 AA Ni-MH) o alcalinas (9 AA) (no incluidas)
AVISO DE SEGURIDAD
| No exponga la PRO501HH al agua o a temperaturas extremas. |
| No deje las baterías instaladas durante un largo período de tiempo, ya que pueden producirse fugas y dañar la radio. |
| Nunca utilice baterías diferentes a las sugeridas. |
| Nunca utilice productos químicos agresivos para limpiar esta radio. Utilice un paño suave y húmedo. |
INFORMACIÓN DE CONTACTO DE UNIDEN
Puede obtener respuestas las 24 horas del día, los 7 días de la semana en nuestro sitio web: www.uniden.com.
INCLUIDO EN SU PAQUETE
Si alguno de estos artículos falta o está dañado, póngase en contacto inmediatamente con su lugar de compra o con www.uniden.com.

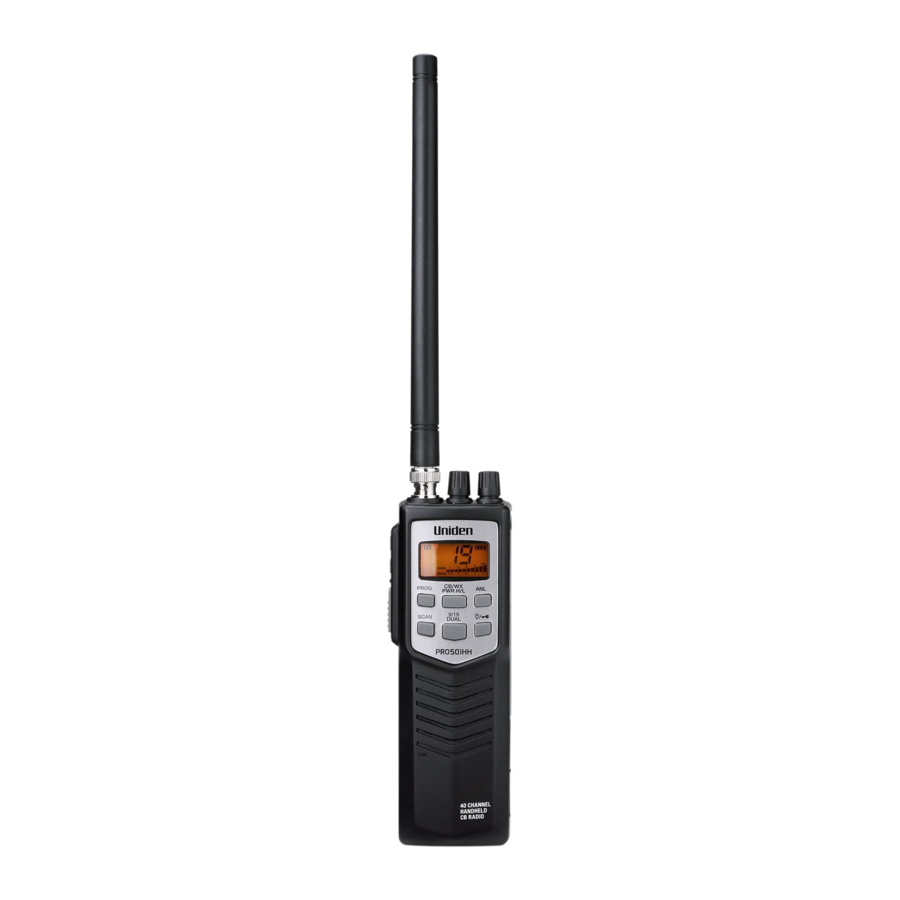

 Radio PRO501HH |  Antena |
 Clip para cinturón |  Cable de alimentación de CC |
No se muestra: Correa de muñeca, adaptador de carga
PIEZAS DE LA RADIO

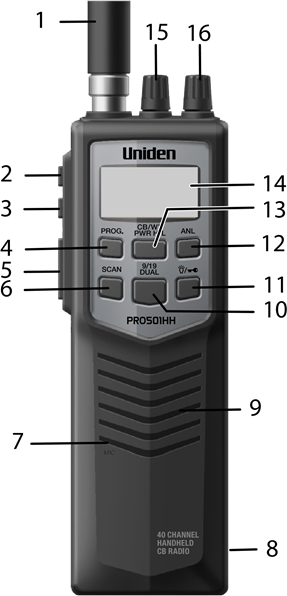

| N.º | DESCRIPCIÓN |
| 1 | Antena |
| 2 | Canal arriba ( ▲ ) |
| 3 | Canal abajo ( ▼ ) |
| 4 | PROG. |
| 5 | Pulsar para hablar |
| 6 | Escanear |
| 7 | Micrófono |
| 8 | Área de conectores/LED
|
| 9 | Altavoz |
| 10 | 9/19, DUAL |
| 11 | Retroiluminación/Bloqueo de teclas |
| 12 | Limitador automático de ruido (ANL) |
| 13 | CB/WX PWR H/L |
| 14 | Pantalla LCD |
| 15 | Botón de silenciamiento |
| 16 | Botón de encendido/volumen |
LCD

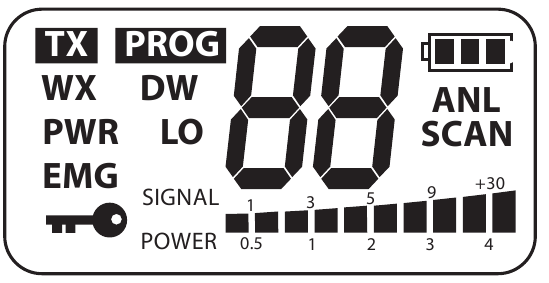

| ELEMENTO LCD | SIGNIFICADO |
| TX | Transmitiendo |
| PROG | La tecla de programa está activa. |
| WX | Canal meteorológico |
| DW | Doble vigilancia |
| PWR LO | Potencia de transmisión baja |
| EMG | Indicador de canal de emergencia |
| 88 | Número de canal |
 | Intensidad de la batería (4 pasos) |
| ANL | Limitador automático de ruido |
| SCAN | Función de escaneo activa |
 | Función de bloqueo de teclas activa |
 | Medidor SRF Intensidad de la señal entrante/Intensidad de la transmisión saliente |
CONFIGURACIÓN
INSTALAR LA ANTENA
Instale la antena de goma incluida en la radio.
Asegúrese de que el SWR sea inferior a 2:1 antes de utilizar la radio. Un SWR superior a 2:1 puede dañar el transmisor.
La PRO501HH también puede utilizar cualquier tipo de antena de banda de 50 Ω / 27 MHz. Aunque una antena telescópica podría proporcionar una mejor transmisión y recepción, no es tan compacta ni fácil de usar como la antena incluida en el paquete.
CONEXIÓN A LA ALIMENTACIÓN
Su PRO501HH puede funcionar con alimentación de CC o con baterías.
Alimentación de CC
- Enchufe el cable de alimentación de CC en la PRO501HH.
- Enchufe el otro extremo en el encendedor de cigarrillos/enchufe de conversión de alimentación de CC de su vehículo.
Alimentación por batería
Puede utilizar 9 baterías alcalinas no recargables o 9 baterías recargables Ni-MH (no incluidas) con esta unidad.
- Abra la tapa de la batería.
- Inserte las 9 baterías de acuerdo con las instrucciones indicadas en el interior del compartimento de la batería.
![Alimentación por batería]( "Uniden - PRO501HH - Alimentación por batería")
- Cierre la tapa de la batería.
Cargar la radio
Las baterías recargables de NiMH no están completamente cargadas cuando se instalan por primera vez en la radio. Después de instalar las baterías recargables de NiMH por primera vez, coloque la radio en el adaptador de carga. Deje que se cargue durante unas 12 horas o hasta que el LED del adaptador de carga se ponga verde.
Independientemente del tipo de baterías que utilice en esta radio, el icono de la batería parpadea cuando la energía es baja. Reemplace las baterías alcalinas o recargue la unidad si utiliza las baterías recargables de NiMH.
Indicación de baja potencia
El icono de la batería muestra un nivel de energía reducido y su contorno parpadea. Conecte el cable de alimentación de CC a una fuente de alimentación y a la radio para seguir utilizándola hasta que pueda recargar/reemplazar las baterías.
CONEXIÓN DE UN ALTAVOZ EXTERNO
Su radio admite un altavoz externo para la supervisión remota. El altavoz externo se vende por separado.
| ALTAVOZ EXTERNO | |
| Función | Monitorización remota del receptor o sustitución del altavoz interno |
| Impedancia | 8 Ohmios |
| Clasificación | 1 vatio |
| Conectar a | Conector EXT.SP. (⅛ pulg./3,5 mm) |
| Notas | El altavoz interno se desactiva cuando se conecta un altavoz externo. |
FUNCIONAMIENTO
TECLAS BÁSICAS
| TECLA | PULSAR | PULSAR/ MANTENER PULSADO | PULSAR+ PROG | PULSAR/ MANTENER PULSADO+ PROG |
| PROG | Encender/apagar. | N/A | N/A | N/A |
| CB/WX PWR H/L | Cambiar de canal WX a CB/volver, | N/A | Cambiar la potencia de TX a ALTA o BAJA. | N/A |
| ANL | Activar/desactivar ANL. | N/A | N/A | N/A |
| SCAN | Iniciar/detener el escaneo de canales | N/A | N/A | N/A |
| 9/19 DUAL | Recuperar al instante CH9/CH19 | N/A | Iniciar/detener Dual Watch | Entrar DW CH Modo de programación |
| LIGHT LOCK | Retroiluminación encendida/apagada | Bloqueo de teclas activado/desactivado | N/A | N/A |
| TECLA | PULSAR | PULSAR/ MANTENER PULSADO | PULSAR+ PROG | PULSAR/ MANTENER PULSADO+ PROG |
| ▲ (ARRIBA) | Selección de canal Reanudar Cambiar | Desplazamiento de canales | Selección del canal al CH1 | N/A |
| ▼ (ABAJO) | Selección de canal Reanudar Cambiar | Desplazamiento de canales | Selección del canal al CH21 | N/A |
| PTT | Pulsar para hablar | N/A | N/A |
FUNCIONAMIENTO BÁSICO
| Encender la radio | Gire el mando de Volume (Volumen) en el sentido de las agujas del reloj hasta que haga clic y se encienda la pantalla LCD. |
| Apagar la radio | Gire el mando de Volume (Volumen) en el sentido contrario a las agujas del reloj hasta que haga clic y se apague la pantalla LCD. |
| Ajuste del Squelch | Gire el mando de Squelch (Silenciador) en el sentido contrario a las agujas del reloj para abrir el squelch o en el sentido de las agujas del reloj para cerrarlo. |
| Seleccionar un canal | Pulse el botón ▲ o ▼ en el lateral para subir o bajar por la lista de canales. Mantenga pulsados los botones para desplazarse rápidamente por los canales. |
| Cambiar el volumen | Después de encender la radio, gire el mando de Volume (Volumen) en el sentido de las agujas del reloj para aumentar el volumen; gírelo en el sentido contrario a las agujas del reloj para disminuir el volumen. |
| Transmisión |
|
| Escanear canales | Pulse SCAN (ESCANEAR) en el modo CB; la radio escanea los canales y se detiene cuando recibe una transmisión. Pulse SCAN (ESCANEAR) de nuevo para detener el escaneo |
| Bloquear las teclas para evitar la activación accidental. | Mantenga pulsado  para activar el bloqueo de teclas; se muestra el icono de bloqueo. Solo las teclas PTT, LIGHT (LUZ) y LOCK (BLOQUEO) y los mandos de VOLUME (VOLUMEN) y SQUELCH (SILENCIADOR) están activos. Con el bloqueo de teclas activado, mantenga pulsado para desactivar el bloqueo de teclas; el icono de bloqueo desaparece y todas las teclas están ahora activas. |
| Encender y apagar la retroiluminación | Pulse  para encender la retroiluminación LCD durante 10 segundos. Púlsela de nuevo mientras la retroiluminación está encendida para apagarla. |
NOTA: Asegúrese de haber leído y comprendido la parte 95 de las normas y reglamentos de la FCC antes de utilizar el transmisor.
FUNCIONAMIENTO EN CB
Códigos de comunicación CB
El código "10" le permite comunicarse más fácilmente en entornos ruidosos. La siguiente tabla enumera algunos de los códigos más comunes y su significado.
| CÓDIGO | SIGNIFICADO |
| 10-1 | Recepción deficiente |
| 10-2 | Recibiendo bien |
| 10-3 | Dejar de transmitir |
| 10-4 | OK - Entendido |
| 10-6 | Ocupado - Espere |
| 10-7 | Fuera de servicio - Saliendo del aire |
| 10-8 | En servicio - Sujeto a llamada |
| 10-9 | Por favor, repita |
| 10-10 | Transmisión completada - En espera |
| 10-13 | Consejos sobre la carretera - Condiciones meteorológicas |
| 10-20 | ¿Cuál es su ubicación? |
| 10-33 | Tráfico de emergencia |
| 10-36 | Hora exacta |
| 10-41 | Cambiar al canal |
| 10-62 | No se puede recibir - usar el teléfono |
| 10-70 | Fuego en __________ |
| 10-200 | Se necesita la policía en __________ |
FUNCIONAMIENTO DE EMERGENCIA
El Pro501HH proporciona acceso instantáneo a los canales de emergencia 9 y 19. Pulse 9/19 DUAL una vez para el canal 9; púlselo dos veces para el canal 19. Pulse 9/19 DUAL una tercera vez para volver al canal original.
DUAL WATCH
Dual Watch le permite supervisar dos canales al mismo tiempo para las transmisiones entrantes.
Programación de canales Dual Watch
- Seleccione un canal utilizando las teclas ▲ o ▼.
- Pulse y suelte la tecla PROG. Se muestra el icono de programa.
- Mantenga pulsada la tecla DUAL hasta que la radio emita un pitido. El icono de programa desaparece y el icono DW parpadea.
- Seleccione otro canal utilizando las teclas ▲ o ▼.
- Pulse y suelte DUAL; la radio emite un pitido y el icono DW permanece encendido.
- La pantalla LCD cambia entre los dos canales seleccionados, ya que supervisa ambos para las transmisiones.
- Pulse ▲ o ▼ para salir del modo Dual Watch.
LIMITADOR AUTOMÁTICO DE RUIDO
El limitador automático de ruido (ANL) suprime el ruido blanco. Pulse ANL para encenderlo.
ANL no funciona cuando la radio está en modo WX.
TIEMPO
El PRO501HH accede a 10 canales meteorológicos.
- Pulse y suelte la tecla CB/WX. Se muestra el icono WX y el canal meteorológico actual.
- Seleccione un canal meteorológico diferente utilizando las teclas ▲ o ▼.
- Pulse y suelte la tecla CB/WX para volver al funcionamiento normal de CB.
El icono WX desaparece.
MANTENIMIENTO
Limpie la unidad solo con un paño húmedo; nunca utilice productos químicos agresivos.
RESOLUCIÓN DE PROBLEMAS
Si su radio no está funcionando como espera, pruebe estos sencillos pasos. Si estos pasos no resuelven su problema, visite el sitio web de Uniden (www.uniden.com) para obtener información sobre la solución de problemas y preguntas frecuentes.
| PROBLEMA: | COSAS QUE PROBAR: |
La radio no se enciende (sin alimentación) | Compruebe el cable de alimentación de la radio y todas las conexiones. Compruebe el fusible del cable de alimentación de la radio. Compruebe el sistema eléctrico de su vehículo. |
Mala recepción | Ajuste el nivel de squelch. Compruebe la antena, el cable y los conectores. |
Ruido de fondo | Ajuste el nivel de squelch. |
Transmisión débil | Compruebe la antena, el cable y los conectores. Compruebe la conexión a tierra de la antena. Compruebe si hay corrosión en los conectores. |
INFORMACIÓN DE SERVICIO Y REPARACIÓN
- Guarde el recibo de compra como prueba de la garantía.
- Al pedir piezas, es importante especificar el número de modelo correcto de esta radio (PRO501HH).
- Es responsabilidad del usuario asegurarse de que la radio funciona de acuerdo con las normas del Servicio de Radio Ciudadana de la FCC en todo momento.
LISTAS DE FRECUENCIAS
LISTA DE FRECUENCIAS DE CANALES CB
| NÚM. DE CANAL | FREC. (MHZ) | AM RX | AM TX |
| 1 | 26.965 | O | O |
| 2 | 26.975 | O | O |
| 3 | 26.985 | O | O |
| 4 | 27.005 | O | O |
| 5 | 27.015 | O | O |
| 6 | 27.025 | O | O |
| 7 | 27.035 | O | O |
| 8 | 27.055 | O | O |
| 9 | 27.065 | O | O |
| 10 | 27.075 | O | O |
| 11 | 27.085 | O | O |
| 12 | 27.105 | O | O |
| 13 | 27.115 | O | O |
| 14 | 27.125 | O | O |
| 15 | 27.135 | O | O |
| 16 | 27.155 | O | O |
| 17 | 27.165 | O | O |
| 18 | 27.175 | O | O |
| 19 | 27.185 | O | O |
| 20 | 27.205 | O | O |
| 21 | 27.215 | O | O |
| 22 | 27.225 | O | O |
| 23 | 27.255 | O | O |
| 24 | 27.235 | O | O |
| 25 | 27.245 | O | O |
| 26 | 27.265 | O | O |
| 27 | 27.275 | O | O |
| 28 | 27.285 | O | O |
| 29 | 27.295 | O | O |
| 30 | 27.305 | O | O |
| 31 | 27.315 | O | O |
| 32 | 27.325 | O | O |
| 33 | 27.335 | O | O |
| 34 | 27.345 | O | O |
| 35 | 27.355 | O | O |
| 36 | 27.365 | O | O |
| 37 | 27.375 | O | O |
| 38 | 27.385 | O | O |
| 39 | 27.395 | O | O |
| 40 | 27.405 | O | O |
LISTA DE FRECUENCIAS DE CANALES METEOROLÓGICOS
| NÚM. DE CANAL | FREC. (MHZ) | FM RX |
| WX01 | 162.550 | O |
| WX02 | 162.400 | O |
| WX03 | 162.475 | O |
| WX04 | 162.425 | O |
| WX05 | 162.450 | O |
| WX06 | 162.500 | O |
| WX07 | 162.525 | O |
| WX08 | 161.650 | O |
| WX09 | 161.775 | O |
| WX010 | 163.275 | O |
ESPECIFICACIONES
| GENERAL | |||||
| Canales | 40 AM | ||||
| Rango de frecuencia | 26.965 a 27.405 MHz | ||||
| Control de frecuencia | Sintetizador de bucle de enganche de fase (PLL) | ||||
| Tolerancia de frecuencia | ±0.005% | ||||
| Temperatura de funcionamiento | 14ºF a 131ºF (-10ºC a +55ºC) | ||||
| Micrófono | Tipo electret | ||||
| Voltaje de entrada | 13.8 V DC nom, 10.9VDC – 15.6VDC | ||||
| Consumo de corriente | TX mod. completa, 1.7A | ||||
| RX | @RX audio máx. 0.4A | ||||
| Tamaño | 2.3 x 7.04 x 1.67 in (58.5 x 179 x 42.5 mm) | ||||
| Peso | 0.56 lbs (255 g). | ||||
| TRANSMISOR | |||||
| Potencia de salida | 4 vatios a 13.8 V CC | ||||
| Modulación | 85% - 95% | ||||
| Respuesta de frecuencia | 400 Hz – 2.5 KHz | ||||
| Impedancia de salida | 50 ohmios, no balanceada | ||||
| RECEPTOR | |||||
| Sensibilidad | <1 μV para 10 dB; (S + N) /N típico | ||||
| Selectividad | 6 dB a 7 kHz, 70 dB a 10 kHz típico | ||||
| Frecuencia I.F. | Superheterodino de conversión doble 1.ª - 10.695 MHz 2.ª - 455 kHz | ||||
| Control automático de ganancia (AGC) | cambio inferior a 10 dB en la salida de audio para entradas de 10 a 50,000 microvoltios | ||||
| Silenciador | Ajustable; umbral inferior a 1μV | ||||
| Potencia de salida de audio | 0.5 vatios máx. a 8 ohmios | ||||
| Respuesta de frecuencia | 300 a 2000 Hz | ||||
| Distorsión | inferior al 8% a 1 KHz | ||||
| Altavoz interno | 8 ohmios, 1 vatios | ||||
