Manual de Kinivo 360BNT

Introducción

El conmutador HDMI 4K 60Hz con Toslink Kinivo 360BNT permite conectar hasta tres dispositivos fuente HDMI (como el reproductor de DVD, el decodificador de cable, la consola de juegos, etc.) a un único puerto de entrada HDMI en su televisor de alta definición o proyector de vídeo, mientras que el audio se extrae a través de Toslink. Se puede utilizar para ampliar el número de puertos HDMI en un único receptor de vídeo equipado con HDMI con capacidad Toslink. Es una solución fácil, cómoda y económica para ampliar la configuración de su sistema de cine en casa.

Instalación

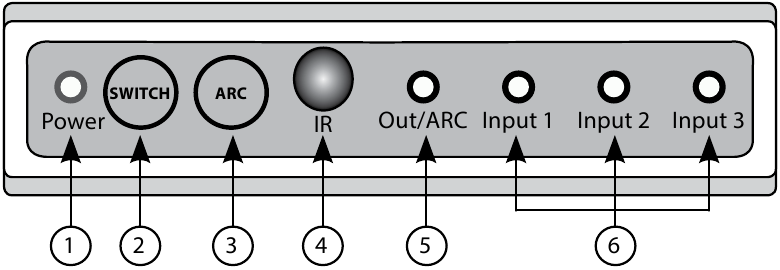

Controles del panel frontal

1. Indicador de alimentación
2. Botón Switch y Auto Switch
3. Botón ARC
4. Sensor remoto de infrarrojos
5. Indicador LED Out/ARC
6. Indicadores LED de entrada HDMI

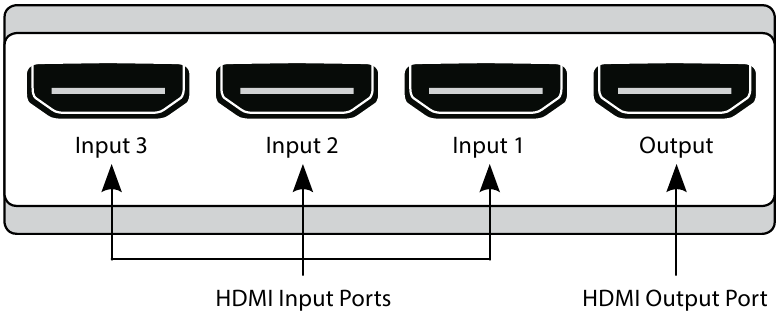

Conectores del panel posterior

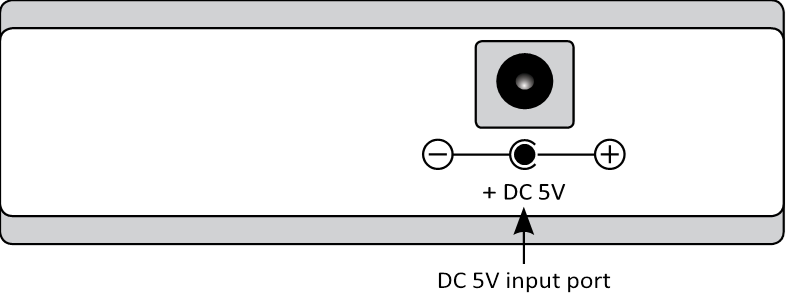

Panel lateral izquierdo

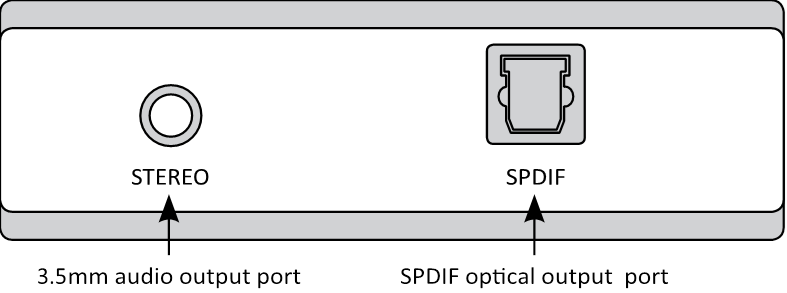

Panel lateral derecho

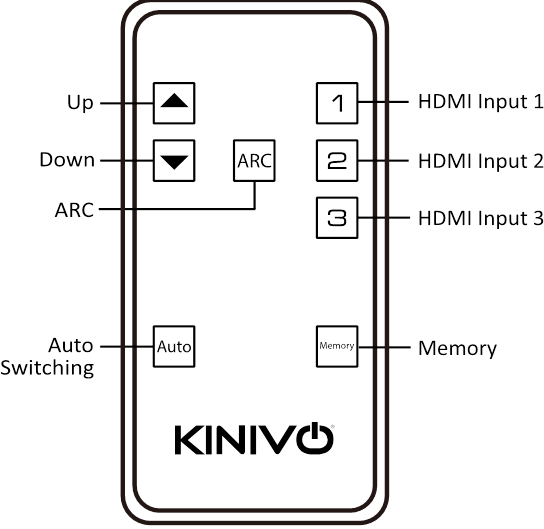

Mando a distancia

1. Seleccione una entrada HDMI específica eligiendo 1, 2 o 3.
2. Recorra las entradas HDMI con los botones "Up and Down" (arriba y abajo).
3. Al pulsar el botón "Auto" (automático), se activa o desactiva el cambio automático.
4. Al pulsar el botón "ARC", se activa o desactiva el ARC.
5. Al pulsar el botón "Memory" (memoria), se asegura de que la entrada deseada se selecciona automáticamente.

Nota:

1. El mando a distancia utiliza una señal de luz infrarroja y requiere una línea de visión directa con el sensor remoto de infrarrojos. Asegúrese de que el sensor remoto de infrarrojos no esté bloqueado.
2. Retire el tornillo antes de abrir el compartimento de la batería para sustituirla.
3. Retire la película de la parte posterior del mando a distancia antes de usarlo.

Configuración

1. Conecte el puerto de salida del conmutador HDMI al televisor de alta definición o al proyector mediante un cable HDMI (nota: el cable HDMI no está incluido).
2. Conecte los dispositivos (consola de juegos, reproductor de DVD, reproductor multimedia en streaming, etc.) a los puertos de entrada del conmutador HDMI.
3. Repita el paso anterior para conectar su decodificador de cable, reproductor de DVD, reproductor multimedia en streaming, etc.
4. Conecte un cable Toslink al puerto Toslink del conmutador HDMI y el otro extremo al sistema de sonido.
5. Enchufe el adaptador de corriente incluido en el conmutador HDMI y conéctelo a una toma de corriente alterna.

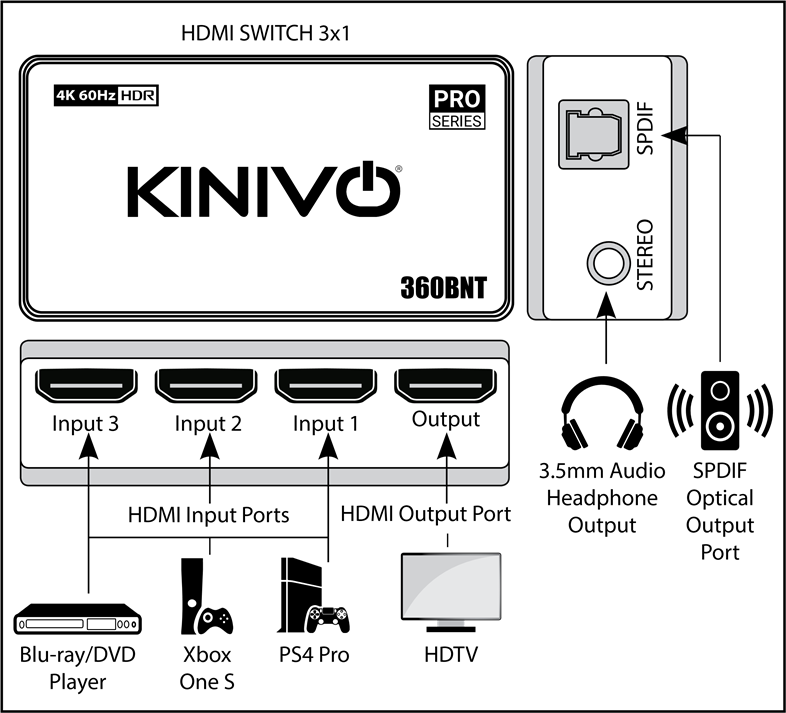

Diagrama de conexión

Indicadores LED

*N/A: No aplicable

Funcionamiento

Indicadores de entrada HDMI

El conmutador 360BNT tiene tres luces indicadoras de entrada HDMI en el panel frontal. Cuando el conmutador detecta la transmisión de audio/vídeo en uno de sus puertos de entrada HDMI, el indicador de entrada HDMI correspondiente se ilumina en color rojo. Cuando se selecciona una entrada HDMI para su uso, el indicador de entrada HDMI correspondiente se ilumina en azul. El indicador de entrada HDMI no se ilumina cuando no hay señal de entrada o no hay ningún cable HDMI conectado.

Selección de entrada con el botón del panel frontal

Para seleccionar una entrada HDMI, pulse el botón 'SWITCH' (conmutador) en el panel frontal del conmutador HDMI. Cada vez que se pulsa el botón, se avanza a la siguiente entrada HDMI activa. La señal de la entrada HDMI seleccionada se envía al puerto de salida y su indicador de entrada HDMI correspondiente se ilumina en azul.

Selección de entrada con el mando a distancia

También hay botones de selección directa de entrada en el mando a distancia (botones 1, 2 y 3). Al pulsar cada botón, se selecciona el puerto de entrada HDMI correspondiente, independientemente de si el puerto tiene una señal de entrada activa o no.

ARC

Activar o desactivar ARC

Para activar o desactivar ARC, pulse el botón "ARC/Auto Switching" (ARC/cambio automático) en el panel frontal del conmutador. El LED ARC se iluminará en azul cuando esté activado.

Nota: ARC está activado de forma predeterminada.

Cambio automático

Selección automática de entrada

Cuando el cambio automático está activado en el conmutador 360BNT, detecta los puertos de entrada automáticamente y cambia a la fuente del puerto de entrada automáticamente en la secuencia 1 › 2 › 3. Omite los puertos de entrada sin señal. Cuando se enciende un nuevo dispositivo, el conmutador selecciona automáticamente esa entrada. Por ejemplo, si enciende la televisión por cable, el conmutador HDMI cambiará automáticamente a la televisión por cable. Apague el dispositivo seleccionado actualmente y el conmutador 360BNT selecciona automáticamente la siguiente entrada numerada más alta que tenga una señal activa (1 › 2 › 3...)

Si bien el cambio automático es una función conveniente, desafortunadamente no funcionará con todos los dispositivos de entrada HDMI, porque algunos decodificadores de TV por cable, dispositivos de transmisión, consolas de juegos y dispositivos similares nunca apagan realmente su señal HDMI, incluso cuando parecen estar apagados o en reposo. Estos dispositivos transmiten una señal HDMI en blanco o una pantalla negra al televisor a través de nuestro conmutador, incluso cuando están en reposo o apagados.

Aquí hay una lista de dispositivos populares que no admiten el cambio automático:

• Amazon Fire TV
• Apple TV (todas las generaciones)
• Roku
• Xbox One, Xbox One S, Xbox One X

Activar o desactivar el cambio automático

Nota: La función de cambio automático está activada de forma predeterminada y el LED "Power" (alimentación) emitirá una luz azul.

1. Para desactivar la función de cambio automático, mantenga pulsado el botón "Switch" (conmutador) en el panel frontal del conmutador durante aproximadamente 3-5 segundos. El LED "Power" (alimentación) se iluminará en rojo.
2. Al activar la función de cambio automático, mantenga pulsado el botón "Switch" (conmutador) en el panel frontal del conmutador durante aproximadamente 3-5 segundos. El LED "Power" (alimentación) se iluminará en azul.

Especificaciones

• Resolución admitida: 4K 60Hz / 1080P
• Admite HDR, 3D, HDCP 2.2 y omisión de CEC
• Admite un ancho de banda de hasta 18 Gbps y velocidades de transferencia de bits de hasta 6 Gbps por canal
• Formato de audio admitido: LPCM/Dolby-AC3/DTS7.1/
• Fuente de alimentación DSD/Dolby True HD/DTS-HD: CC 5V
• Corriente máxima de funcionamiento: 600 mA
• Rango de temperatura de funcionamiento: 5 a 35 °C
• Rango de humedad de funcionamiento: 5 a 90 %
• Dimensiones: 17,3 cm x 10,2 cm x 2 cm
• Longitud del cable HDMI admitida: < 4,6 m

Preguntas frecuentes (FAQ)

1. ¿Qué debo hacer si tengo un error HDCP?
   Los errores HDCP suelen deberse a problemas de sincronización/conexión.
   • Simplemente desenchufe todos sus dispositivos del conmutador.
   • Desenchufe el conmutador de la fuente de alimentación.
   • Vuelva a enchufar todos sus dispositivos y reinicie toda la configuración de nuevo. Esto debería ayudar a resolver el problema.
2. ¿Qué debo hacer si mi conmutador no funciona o no hay audio?
   Pasos para diagnosticar el dispositivo:
   • Asegúrese de que todos los cables HDMI estén completamente insertados en el conmutador. La pérdida de conexión puede causar problemas.
   • Asegúrese de que los cables HDMI funcionan. Pruebe con un cable HDMI diferente para comprobar si el problema es del cable.
   • Asegúrese de que los dispositivos de entrada están encendidos.
   • Pruebe con un solo dispositivo de entrada para diagnosticar. Compruebe si el dispositivo de entrada funciona directamente con el televisor. Esto también ayudará a verificar el cable HDMI. Intente pulsar el número de entrada en el mando a distancia correspondiente al lugar donde está conectada la entrada.
3. ¿Qué debo hacer si el cambio automático no funciona como se anuncia?
   Consulte la página de la sección "Auto Switching" (cambio automático). Si ninguno de los pasos de la sección "Auto Switching" (cambio automático) resuelve el problema, póngase en contacto con el servicio de atención al cliente utilizando la información proporcionada al final de este manual de usuario en la sección "Online Support/Contact Us" (asistencia en línea/póngase en contacto con nosotros).

Asistencia en línea / Póngase en contacto con nosotros

Visítenos en support.kinivo.com o www.kinivo.com para obtener información de soporte, descargas e instrucciones. También puede ponerse en contacto con nosotros por correo electrónico o chat en directo (detalles a continuación).

Asistencia de productos Kinivo
Número gratuito en EE. UU.: 1-855-454-6486
Correo electrónico: support@kinivo.com
Chat en directo: http://support.kinivo.com

Instrucciones de seguridad importantes

Lea atentamente las instrucciones antes de utilizarlo

1. Para evitar el riesgo de descarga eléctrica, no retire la cubierta de la unidad. Remita todas las tareas de mantenimiento únicamente a personal de servicio cualificado.
2. No utilice el dispositivo cerca del agua.
3. Límpielo solo con un paño seco.
4. No instale ni coloque esta unidad en una estantería, un armario empotrado o en cualquier otro espacio confinado. Asegúrese de que la unidad esté bien ventilada.
5. Para evitar el riesgo de descarga eléctrica o peligro de incendio, no bloquee las aberturas de ventilación de la unidad.
6. No lo instale cerca de fuentes de calor como radiadores, estufas, rejillas de calefacción, etc.
7. Desenchúfelo durante las tormentas eléctricas o cuando no lo utilice durante un período prolongado de tiempo.
8. Proteja el cable de alimentación para que no se pellizque, especialmente cerca de los puntos de enchufe.
9. Utilice únicamente accesorios/complementos especificados por el fabricante.
