Introducción

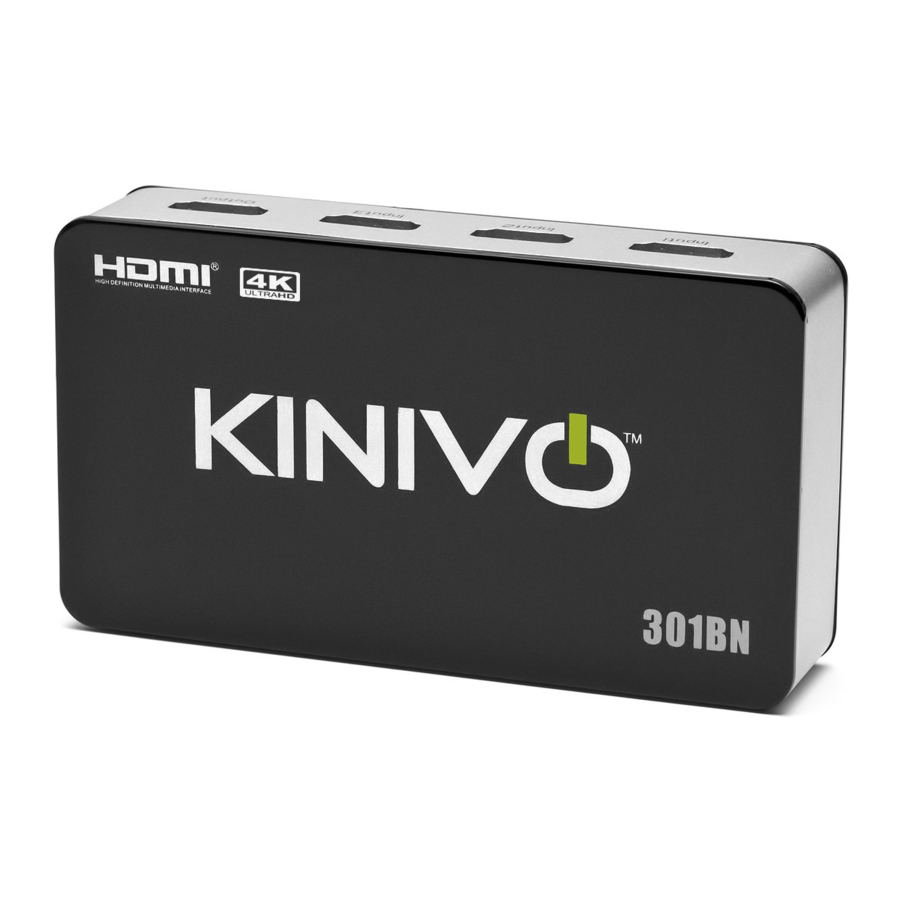

El conmutador HDMI 4K 30Hz Kinivo 301BN permite conectar hasta tres dispositivos fuente HDMI (como el reproductor de DVD, el decodificador de cable, la consola de juegos, etc.) a un único puerto de entrada HDMI en su HDTV o proyector de vídeo. Se puede utilizar para ampliar el número de puertos HDMI en un único receptor de audio/vídeo equipado con HDMI. Es una solución fácil, práctica y económica para ampliar la configuración de su cine en casa.

Instalación

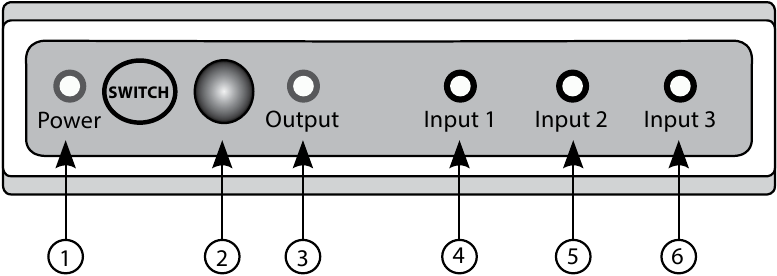

Controles del panel frontal y lateral

1. Indicador de alimentación
2. Sensor remoto IR
3. Indicador de salida HDMI

a Indicador de entrada HDMI

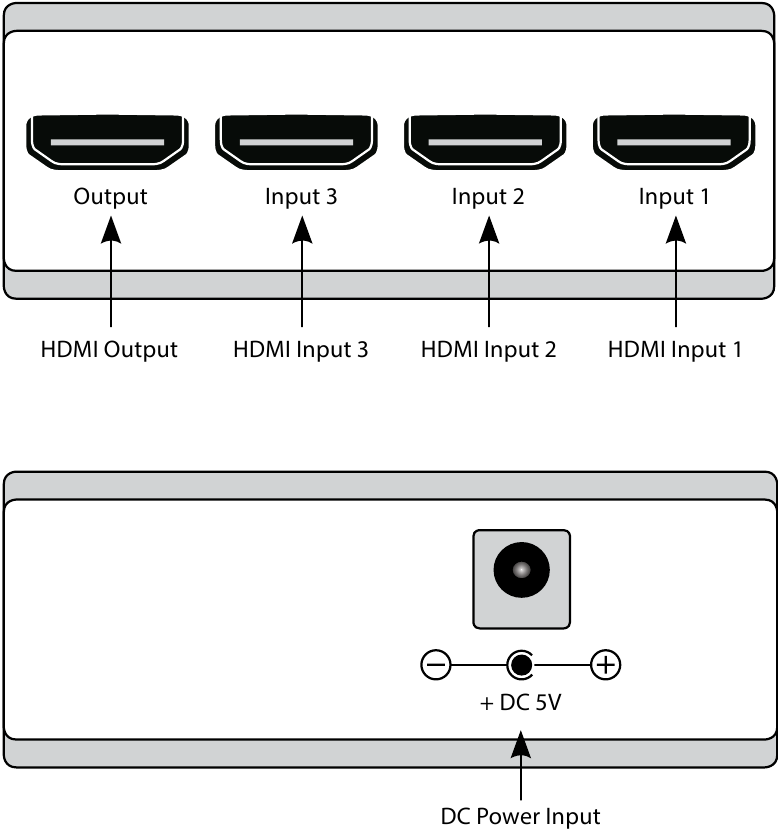

Conectores del panel trasero y lateral

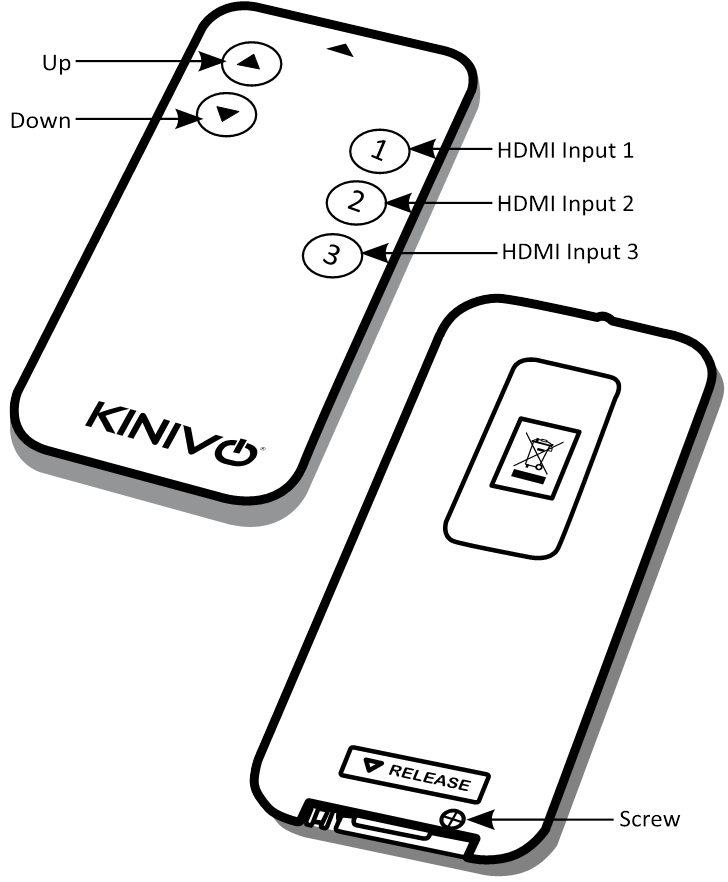

Mando a distancia

1. Seleccione una entrada HDMI específica eligiendo 1, 2 o 3.
2. Pulse los botones 'Up' (Arriba) o 'Down' (Abajo) para seleccionar la fuente de entrada anterior o siguiente.

Nota:

1. El mando a distancia utiliza una señal de luz infrarroja y requiere una línea de visión directa al sensor remoto IR. Asegúrese de que el sensor remoto IR no esté bloqueado.
2. Retire el tornillo antes de abrir el compartimento de la batería para sustituirla en el mando a distancia.

Configuración

1. Conecte el puerto de salida del conmutador HDMI a la HDTV o al proyector mediante un cable HDMI
   (Nota: El cable HDMI no está incluido).
2. Conecte los dispositivos (consola de juegos, reproductor de DVD, reproductor multimedia de transmisión, etc.) a los puertos de entrada del conmutador HDMI.
3. Enchufe el adaptador de alimentación incluido al conmutador HDMI y conéctelo a una toma de corriente CA.

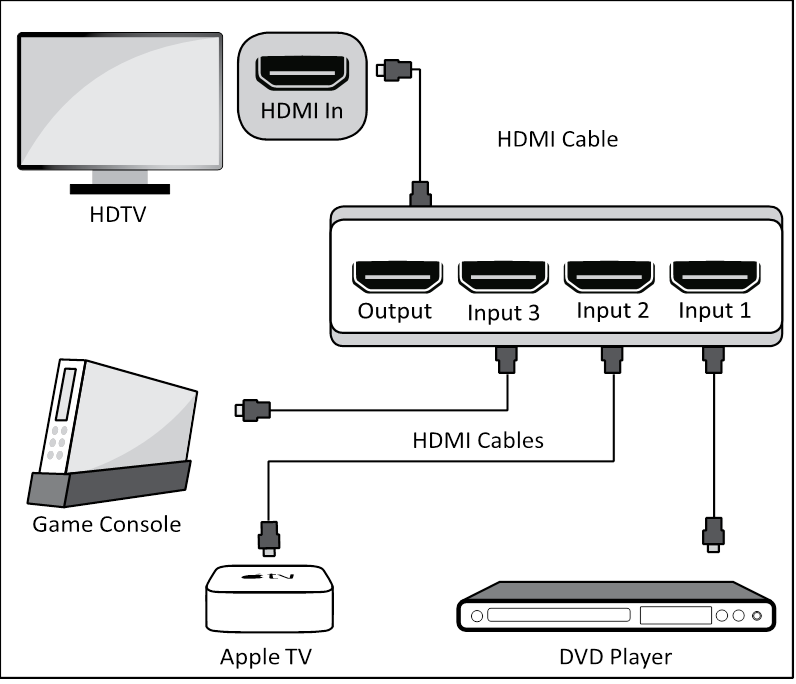

Diagrama de conexión

Indicadores LED

*N/A: No aplicable

Funcionamiento

Indicadores de entrada HDMI

El conmutador 301BN tiene tres luces indicadoras de entrada HDMI en su panel frontal. Cuando el conmutador detecta la transmisión de audio/vídeo en uno de sus puertos de entrada HDMI, el indicador de entrada HDMI correspondiente se ilumina en color rojo. Cuando se selecciona una entrada HDMI para su uso, el indicador de entrada HDMI correspondiente se ilumina en azul. El indicador de entrada HDMI no se ilumina cuando no hay señal de entrada o no hay ningún cable HDMI conectado.

Selección de entrada con el botón del panel frontal

Para seleccionar una entrada HDMI, pulse el botón 'SWITCH' (CONMUTADOR) en el panel frontal del conmutador HDMI. Cada vez que se pulsa el botón, se avanza a la siguiente entrada HDMI conectada. La señal de la entrada HDMI seleccionada se envía al puerto de salida y su indicador de entrada HDMI correspondiente se ilumina en azul.

Selección de entrada con el mando a distancia

Los botones Up (Arriba) y Down (Abajo) del mando a distancia tienen la misma función que el botón SWITCH del panel frontal. Para seleccionar una entrada HDMI, pulse el botón Up (Arriba) o Down (Abajo) en el mando a distancia del conmutador HDMI. Al pulsar el botón 'Up' (Arriba), se desplazará a la entrada HDMI conectada anterior. Al pulsar el botón 'Down' (Abajo), se desplazará a la siguiente entrada HDMI conectada.

También hay botones de selección directa de entrada en el mando a distancia (botones 1, 2 y 3). Al pulsar cada botón, se selecciona el puerto de entrada HDMI correspondiente, independientemente de si el puerto tiene una señal de entrada activa o no.

Conmutación automática

Selección automática de entrada

Cuando el conmutador 301BN se enciende por primera vez, detecta los puertos de entrada automáticamente y conmuta a la fuente del puerto de entrada automáticamente en la secuencia 1 › 2 › 3. Omite los puertos de entrada sin señal. Cuando se enciende un nuevo dispositivo, el conmutador selecciona automáticamente esa entrada. Por ejemplo, si se enciende el decodificador de cable, el conmutador HDMI conmutará automáticamente al decodificador de cable. Apague el dispositivo seleccionado actualmente y el conmutador seleccionará automáticamente la siguiente entrada numerada más alta que tenga una señal activa (1 › 2 › 3...)

Aunque la conmutación automática es una función práctica, lamentablemente no funciona con todos los dispositivos de entrada HDMI, ya que algunos decodificadores de TV por cable, dispositivos de transmisión, consolas de juegos y dispositivos similares nunca llegan a apagar realmente su señal HDMI, incluso cuando parece que están apagados o en reposo. Estos dispositivos transmiten una señal HDMI en blanco o una pantalla negra al televisor a través de nuestro conmutador, incluso cuando están en reposo o apagados.

Aquí tiene una lista de dispositivos populares que no admiten la conmutación automática:

• Amazon Fire TV
• Apple TV (todas las generaciones)
• Roku
• PlayStation 4, PlayStation 4 Pro
• Xbox One, Xbox One S, Xbox One X

Activar o desactivar la conmutación automática

Para desactivar la conmutación automática, mantenga pulsado el botón "SWITCH" (CONMUTADOR) en el panel frontal del conmutador durante 8 segundos. El LED de salida HDMI parpadeará 4 veces y se pondrá de color verde.

Para activar la conmutación automática, mantenga pulsado el botón "SWITCH" (CONMUTADOR) en el panel frontal del conmutador durante 8 segundos. El LED de salida HDMI parpadeará 4 veces y se pondrá de color azul.

Nota: La conmutación automática está activada de forma predeterminada.

Especificaciones

Preguntas frecuentes (FAQ)

1. ¿Qué hago si tengo un error de HDCP?
   Los errores de HDCP suelen estar causados por problemas de sincronización/negociación.
   • Simplemente desconecte todos sus dispositivos del conmutador.
   • Desconecte el conmutador de la fuente de alimentación.
   • Vuelva a conectar todos sus dispositivos y reinicie toda la configuración de nuevo. Esto debería ayudar a resolver el problema.
2. ¿Qué hago si mi conmutador no funciona o no hay audio?
   Pasos para diagnosticar el dispositivo:
   • Asegúrese de que todos los cables HDMI estén completamente insertados en el conmutador. La pérdida de conexión puede causar problemas.
   • Asegúrese de que los cables HDMI funcionan. Pruebe con un cable HDMI diferente para comprobar si el problema es del cable.
   • Asegúrese de que los dispositivos de entrada estén encendidos.
   • Pruebe con un solo dispositivo de entrada para diagnosticar. Compruebe si el dispositivo de entrada funciona directamente con el televisor. Esto también ayudará a verificar el cable HDMI. Intente pulsar el número de entrada en el mando a distancia correspondiente a donde está conectada la entrada.
3. ¿Qué hago si la conmutación automática no funciona como se anuncia?
   Consulte la sección "Conmutación automática".

Asistencia en línea / Contacto

Visítenos en support.kinivo.com o www.kinivo.com para obtener información de asistencia, descargas y procedimientos. También puede ponerse en contacto con nosotros por correo electrónico o chat en directo (detalles a continuación).

Asistencia técnica de productos Kinivo
Número gratuito en EE. UU.: 1-855-454-6486
Correo electrónico: support@kinivo.com
Chat en directo: http://support.kinivo.com

Instrucciones de seguridad importantes

Lea atentamente las instrucciones antes de utilizar el producto.

1. Para evitar el riesgo de descarga eléctrica, no retire la tapa de la unidad. Remita cualquier reparación únicamente a personal de servicio cualificado.
2. No utilice el dispositivo cerca del agua.
3. Límpielo únicamente con un paño seco.
4. No instale ni coloque esta unidad en una librería, un mueble empotrado ni en ningún otro espacio confinado. Asegúrese de que la unidad esté bien ventilada.
5. Para evitar el riesgo de descarga eléctrica o incendio, no bloquee las aberturas de ventilación de la unidad.
6. No lo instale cerca de fuentes de calor como radiadores, estufas, rejillas de calefacción, etc.
7. Desconéctelo durante las tormentas eléctricas o cuando no se utilice durante un período prolongado.
8. Proteja el cable de alimentación para que no se pellizque, especialmente cerca de los puntos de enchufe.
9. Utilice únicamente los accesorios especificados por el fabricante.
