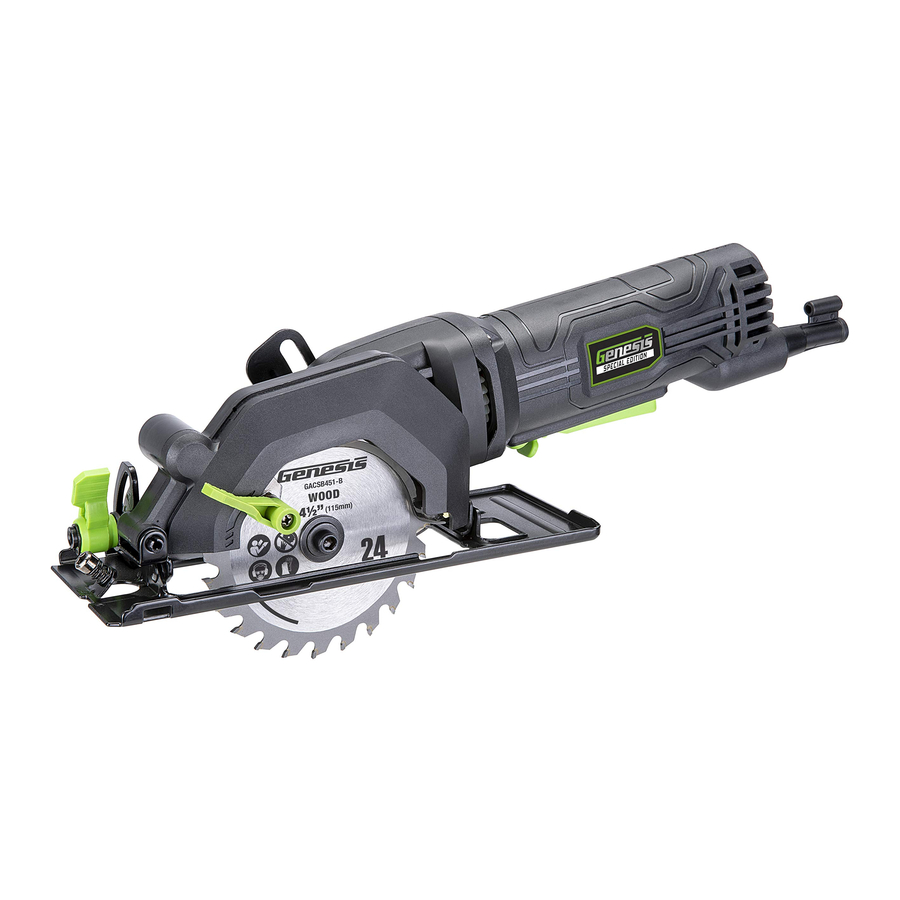

Manual de Genesis GCS445SE

ESPECIFICACIONES

• Modelo: GCS445SE
• Potencia nominal: 120V~ /60Hz, 4.0 Amp
• Velocidad sin carga: 3500 RPM
• Tamaño de la hoja: 4-1/2" (115mm)
• Tamaño del eje: 3/8" (9.5mm)
• Capacidad de corte a 90°: 1-11/16"
• Capacidad de corte a 45°: 1-1/8"
• Peso neto: 4.7 lb

Incluye: Hoja con punta de carburo 24T, guía de corte, adaptador de aspiradora y llave Allen

Para reducir el riesgo de lesiones, el usuario debe leer y comprender este manual del operador antes de utilizar esta herramienta. Guarde este manual para futuras consultas.
Línea de ayuda gratuita: 1-888-552-8665

El funcionamiento de cualquier herramienta eléctrica puede provocar que objetos extraños salgan proyectados hacia los ojos, lo que puede provocar lesiones oculares graves. Antes de comenzar a utilizar la herramienta, siempre use gafas de seguridad o gafas de seguridad con protectores laterales y un protector facial completo cuando sea necesario. Recomendamos una máscara de seguridad de visión amplia para usar sobre gafas o gafas de seguridad estándar con protectores laterales. Siempre use protección para los ojos que esté marcada para cumplir con ANSI Z87.1.

Busque este símbolo para señalar las precauciones de seguridad importantes. ¡¡¡Significa atención!!! Su seguridad está en juego.

NORMAS GENERALES DE SEGURIDAD

Algunos polvos creados por el lijado, aserrado, rectificado, perforación y otras actividades de construcción a motor contienen productos químicos que se sabe que causan cáncer, defectos de nacimiento u otros daños reproductivos. Algunos ejemplos de estos productos químicos son:

• Plomo de pinturas a base de plomo.
• Sílice cristalina de ladrillos y cemento y otros productos de mampostería.
• Arsénico y cromo de madera tratada químicamente.
  Su riesgo de exposición a estos varía, dependiendo de la frecuencia con la que realice este tipo de trabajo. Para reducir su exposición a estos productos químicos: trabaje en un área bien ventilada y con equipo de seguridad aprobado, como las máscaras antipolvo que están especialmente diseñadas para filtrar partículas microscópicas.

lea y comprenda todas las advertencias, precauciones e instrucciones de funcionamiento antes de utilizar este equipo. El incumplimiento de todas las instrucciones enumeradas a continuación puede provocar descargas eléctricas, incendios y/o lesiones personales graves.
GUARDE ESTAS INSTRUCCIONES

SEGURIDAD EN EL ÁREA DE TRABAJO

• Mantenga su área de trabajo limpia y bien iluminada. Los bancos desordenados y las áreas oscuras invitan a los accidentes.
• No utilice herramientas eléctricas en atmósferas explosivas, como en presencia de líquidos, gases o polvo inflamables. Las herramientas eléctricas generan chispas que pueden encender el polvo o los humos.
• Mantenga alejados a los transeúntes, los niños y los visitantes mientras utiliza una herramienta eléctrica.
  Las distracciones pueden hacer que pierda el control.

SEGURIDAD ELÉCTRICA

• Los enchufes de las herramientas eléctricas deben coincidir con el tomacorriente. Nunca modifique el enchufe de ninguna manera. No utilice ningún enchufe adaptador en herramientas eléctricas con conexión a tierra. Las herramientas con doble aislamiento están equipadas con un enchufe polarizado (una clavija es más ancha que la otra). Este enchufe encajará en un tomacorriente polarizado solo de una manera. Si el enchufe no encaja completamente en el tomacorriente, invierta el enchufe. Si aún no encaja, póngase en contacto con un electricista cualificado para que instale un tomacorriente polarizado. No cambie el enchufe de ninguna manera. El doble aislamiento elimina la necesidad del cable de alimentación con conexión a tierra de tres cables y el sistema de suministro de energía con conexión a tierra.
• No exponga las herramientas eléctricas a la lluvia ni a condiciones de humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica.
• Evite el contacto corporal con superficies conectadas a tierra, como tuberías, radiadores, cocinas y refrigeradores. Existe un mayor riesgo de descarga eléctrica si su cuerpo está conectado a tierra.
• No abuse del cable. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes afilados o las piezas móviles. Los cables dañados aumentan el riesgo de descarga eléctrica.
• Cuando utilice una herramienta eléctrica al aire libre, utilice un cable de extensión adecuado para uso en exteriores. Estos cables están clasificados para uso en exteriores y reducen el riesgo de descarga eléctrica.
• No utilice herramientas clasificadas solo para CA con una fuente de alimentación de CC. Si bien la herramienta puede parecer que funciona. Es probable que los componentes eléctricos de la herramienta clasificada para CA fallen y clasifiquen un peligro para el operador.

SEGURIDAD PERSONAL

• Manténgase alerta, observe lo que está haciendo y utilice el sentido común al utilizar una herramienta eléctrica. No utilice la herramienta si está cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de falta de atención al utilizar herramientas eléctricas puede provocar lesiones personales graves.
• Utilice equipo de seguridad. Utilice siempre protección para los ojos. El equipo de seguridad, como la máscara antipolvo, los zapatos de seguridad antideslizantes, el casco o la protección auditiva para las condiciones apropiadas, reducirá las lesiones personales.
• Vístase adecuadamente. No use ropa suelta ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas o el cabello largo pueden quedar atrapados en las piezas móviles. Las rejillas de ventilación pueden cubrir las piezas móviles y deben evitarse.
• Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de enchufarlo. Transportar la herramienta eléctrica con el dedo en el interruptor o enchufar herramientas eléctricas que tienen el interruptor encendido invita a los accidentes.
• retire cualquier llave de ajuste o llave inglesa antes de encender la herramienta eléctrica.
  Una llave inglesa o llave que se deje unida a una pieza giratoria de la herramienta puede provocar lesiones personales.
• No se extralimite. Mantenga una postura y un equilibrio adecuados en todo momento. La pérdida de equilibrio puede provocar lesiones en una situación inesperada.
• Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, asegúrese de que estén conectados y se utilicen correctamente. El uso de estos dispositivos puede reducir los riesgos relacionados con el polvo.
• No utilice una escalera o un soporte inestable. Una base estable sobre una superficie sólida permite un mejor control de la herramienta en situaciones inesperadas.
• Mantenga las manijas de las herramientas secas, limpias y libres de aceite y grasa. Las manijas resbaladizas no pueden controlar la herramienta de forma segura.

USO Y CUIDADO DE LA HERRAMIENTA

• Asegure la pieza de trabajo. utilice una abrazadera u otra forma práctica de sujetar la pieza de trabajo a una plataforma estable. Sujetar la pieza de trabajo con la mano o contra el cuerpo es inestable y puede provocar la pérdida de control.
• No fuerce la herramienta eléctrica. La herramienta realizará el trabajo mejor y de forma más segura a la velocidad de avance para la que está diseñada. Forzar la herramienta podría dañarla y provocar lesiones personales.
• Utilice la herramienta eléctrica correcta para el trabajo. No fuerce la herramienta o el accesorio para que haga un trabajo para el que no está diseñado.
• No utilice la herramienta si el interruptor no la enciende o apaga. Cualquier herramienta que no se pueda controlar con el interruptor es peligrosa y debe ser reparada o reemplazada por un centro de servicio autorizado.
• Apague la herramienta eléctrica y desconecte el enchufe de la fuente de alimentación y/o la batería de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar los accesorios o guardar las herramientas. Estas medidas de seguridad preventivas reducen el riesgo de una puesta en marcha accidental que pueda causar lesiones personales.
• Guarde la herramienta inactiva fuera del alcance de los niños y otras personas sin experiencia. Es peligroso en manos de usuarios no capacitados.
• Mantenga las herramientas eléctricas con cuidado. Compruebe si hay una alineación adecuada y una unión de las piezas móviles, roturas de componentes y cualquier otra condición que pueda afectar el funcionamiento de la herramienta. Un protector o cualquier otra pieza que esté dañada debe ser reparada o reemplazada adecuadamente por un centro de servicio autorizado para evitar el riesgo de lesiones personales.
• Utilice los accesorios recomendados. El uso de accesorios que no estén recomendados por el fabricante o que no estén diseñados para su uso en este tipo de herramienta puede causar daños a la herramienta o provocar lesiones personales al usuario. Consulte el manual del operador para ver los accesorios recomendados.
• Mantenga las herramientas de corte afiladas y limpias. Es menos probable que las herramientas de corte mantenidas correctamente con bordes de corte afilados se atasquen y son más fáciles de controlar.
• Alimente la pieza de trabajo en la dirección y velocidad correctas. alimente la pieza de trabajo en una cuchilla, cortador o superficie abrasiva contra la dirección de la dirección de rotación de la herramienta de corte solamente. La alimentación incorrecta de la pieza de trabajo en la misma dirección puede provocar que la pieza de trabajo salga despedida a alta velocidad.
• Nunca deje la herramienta funcionando sin supervisión, apague la alimentación. No deje la herramienta hasta que se detenga por completo.
• Nunca arranque la herramienta eléctrica cuando un componente giratorio esté en contacto con la pieza de trabajo.

El uso de esta herramienta puede generar y dispersar polvo u otras partículas en el aire, incluido polvo de madera, polvo de sílice cristalina y asbesto. Dirija las partículas lejos de la cara y el cuerpo. Siempre opere la herramienta en un área bien ventilada y asegure una eliminación adecuada del polvo. Utilice un sistema de recolección de polvo siempre que sea posible. La exposición al polvo puede causar lesiones respiratorias u otras lesiones graves y permanentes, incluida la silicosis (una enfermedad pulmonar grave), cáncer y la muerte. Evite respirar el polvo y evite el contacto prolongado con el polvo. Permitir que el polvo entre en su boca u ojos, o se quede en su piel, puede promover la absorción de material dañino. Siempre utilice una protección respiratoria aprobada por NIOSH/OSHA que se ajuste correctamente y que sea apropiada para la exposición al polvo, y lave las áreas expuestas con agua y jabón.

SERVICIO

• Haga que su herramienta eléctrica sea reparada por un técnico cualificado que utilice únicamente piezas de repuesto idénticas. Esto garantizará que se mantenga la seguridad de la herramienta eléctrica.
• Realice el mantenimiento de su herramienta eléctrica periódicamente. Al limpiar una herramienta, tenga cuidado de no desmontar ninguna parte de la herramienta, ya que los cables internos pueden estar mal colocados o pellizcados.

GUARDE ESTAS INSTRUCCIONES

ALARGADORES
Las herramientas con conexión a tierra requieren un cable de extensión de tres cables. Las herramientas con doble aislamiento pueden utilizar un cable de extensión de dos o tres cables. A medida que aumenta la distancia desde la toma de corriente, debe utilizar un cable de extensión de calibre más grueso. El uso de cables de extensión con cables de tamaño inadecuado provoca una caída grave de voltaje, lo que resulta en una pérdida de energía y posibles daños a la herramienta. Consulte la tabla que se muestra a continuación para determinar el tamaño mínimo de cable requerido.
Cuanto menor sea el número de calibre del cable, mayor será la capacidad del cable. por ejemplo: un cable de calibre 14 puede transportar una corriente más alta que un cable de calibre 16. Cuando utilice más de un cable de extensión para completar la longitud total, asegúrese de que cada cable contenga al menos el tamaño de cable mínimo requerido. Si está utilizando un cable de extensión para más de una herramienta, sume los amperios de la placa de identificación y utilice la suma para determinar el tamaño mínimo de cable requerido.

Directrices para el uso de cables de extensión

• Si está utilizando un cable de extensión en exteriores, asegúrese de que esté marcado con el sufijo "W-A" ("W" en Canadá) para indicar que es aceptable para uso en exteriores.
• Asegúrese de que su cable de extensión esté correctamente cableado y en buenas condiciones eléctricas. Siempre reemplace un cable de extensión dañado o haga que lo repare una persona cualificada antes de usarlo.
• Proteja sus cables de extensión de objetos afilados, calor excesivo y áreas húmedas.

NORMAS DE SEGURIDAD ESPECÍFICAS PARA SIERRAS CIRCULARES

NO PERMITA QUE LA COMODIDAD O LA FAMILIARIDAD CON EL PRODUCTO (ADQUIRIDA POR EL USO REPETIDO) SUSTITUYAN EL CUMPLIMIENTO ESTRICTO DE LAS NORMAS DE SEGURIDAD DEL PRODUCTO. Si utiliza esta herramienta de forma insegura o incorrecta, ¡puede sufrir graves lesiones personales!

• Sujete la herramienta por las superficies de agarre aisladas cuando realice una operación en la que la herramienta pueda entrar en contacto con cables ocultos. El contacto con un cable "vivo" hará que las partes metálicas expuestas de la herramienta estén "vivas" y provoquen una descarga eléctrica al operario.
•
  Mantenga las manos alejadas de la zona de corte y de la hoja. Mantenga la otra mano en el asa auxiliar o en la carcasa del motor. Si ambas manos sujetan la sierra, no podrán ser cortadas por la hoja. Mantenga su cuerpo posicionado a ambos lados de la hoja de la sierra, pero no en línea con ella. El RETROCESO podría hacer que la sierra salte hacia atrás. (Consulte "Causas y prevención del retroceso por parte del operario") No meta la mano por debajo de la pieza de trabajo. El protector no puede protegerle de la hoja por debajo de la pieza de trabajo. No intente retirar el material cortado cuando la hoja esté en movimiento.

  Las hojas siguen girando por inercia después de apagarla. Espere a que la hoja se detenga antes de agarrar el material cortado.
• Compruebe que el protector inferior se cierra correctamente antes de cada uso. No utilice la sierra si el protector inferior no se mueve libremente y se cierra al instante. Nunca sujete ni ate el protector inferior en la posición abierta. Si la sierra se cae accidentalmente, el protector inferior puede doblarse. Levante el protector inferior con la palanca de retracción y asegúrese de que se mueve libremente y no toca la hoja ni ninguna otra pieza, en todos los ángulos y profundidades de corte. Para comprobar el protector inferior, ábralo con la mano, suéltelo y observe cómo se cierra. Compruebe también que la palanca de retracción no toca la carcasa de la herramienta. Dejar la hoja expuesta es MUY PELIGROSO y puede provocar graves lesiones personales.
• Compruebe el funcionamiento y el estado del muelle del protector inferior. Si el protector y el muelle no funcionan correctamente, deben ser revisados antes de su uso. El protector inferior puede funcionar con lentitud debido a piezas dañadas, depósitos gomosos o acumulación de residuos.
• El protector inferior debe retraerse manualmente solo para cortes especiales como "cortes de bolsillo" y "cortes compuestos". Levante el protector inferior con la palanca de retracción. Tan pronto como la hoja entre en el material, el protector inferior debe ser liberado. Para todos los demás aserrados, el protector inferior debe funcionar automáticamente.
• Observe siempre que el protector inferior cubre la hoja antes de colocar la sierra en el banco o en el suelo. Una hoja desprotegida que gira por inercia hará que la sierra retroceda, cortando lo que encuentre a su paso. Tenga en cuenta el tiempo que tarda la hoja en detenerse después de soltar el interruptor.
• NUNCA sujete la pieza que se está cortando con las manos ni sobre la pierna. Es importante apoyar la pieza de trabajo correctamente para minimizar la exposición del cuerpo, el atascamiento de la hoja o la pérdida de control.
• Al hacer cortes longitudinales, utilice siempre una guía de corte longitudinal o una guía de borde recto. Esto mejora la precisión del corte y reduce la posibilidad de que la hoja se atasque.
• Utilice siempre hojas con el tamaño correcto y la forma correcta (diamante frente a redondo) de los orificios del eje. Las hojas que no coinciden con los herrajes de montaje de la sierra funcionarán de forma excéntrica, lo que provocará la pérdida de control.
• Nunca utilice arandelas o pernos de hoja dañados o incorrectos. Las arandelas y el perno de la hoja fueron diseñados especialmente para su sierra, para un rendimiento óptimo y la seguridad de funcionamiento.
• Causas y prevención del retroceso por parte del operario:
  El retroceso es una reacción repentina a una hoja de sierra pellizcada, atascada o mal alineada, que hace que una sierra descontrolada se levante y salga de la pieza de trabajo hacia el operario.
  * Cuando la hoja es pellizcada o atascada fuertemente por el cierre de la ranura, la hoja se detiene y la reacción del motor impulsa la unidad rápidamente hacia el operario.
  * Si la hoja se tuerce o se desalinea en el corte, los dientes del borde posterior de la hoja pueden clavarse en la superficie superior de la madera, haciendo que la hoja trepe fuera de la ranura y salte hacia atrás hacia el operario.
  * El retroceso es el resultado de un uso indebido de la herramienta y/o de procedimientos de funcionamiento o condiciones incorrectas y puede evitarse tomando las precauciones adecuadas que se indican a continuación:
  > Mantenga un agarre firme de la sierra y coloque su cuerpo y brazo de forma que pueda resistir las fuerzas del RETROCESO. Las fuerzas del RETROCESO pueden ser controladas por el operario, si se toman las precauciones adecuadas.
  > Cuando la hoja se atasque, o cuando interrumpa un corte por cualquier motivo, suelte el gatillo y mantenga la sierra inmóvil en el material hasta que la hoja se detenga por completo. Nunca intente retirar la sierra de la pieza de trabajo ni tirar de la sierra hacia atrás mientras la hoja esté en movimiento o puede producirse un RETROCESO.
  Investigue y tome medidas correctivas para eliminar la causa del atascamiento de la hoja.
  > Al reiniciar una sierra en la pieza de trabajo, centre la hoja de la sierra en la ranura y compruebe que los dientes no están enganchados en el material. Si la hoja de la sierra se está atascando, puede subir o RETROCEDER de la pieza de trabajo al reiniciar la sierra.
  > Apoye los paneles grandes para minimizar el riesgo de que la hoja se pellizque y se produzca un RETROCESO. Los paneles grandes tienden a combarse bajo su propio peso. Los soportes deben colocarse debajo del panel en ambos lados, cerca de la línea de corte y cerca del borde del panel.
  > No utilice hojas desafiladas o dañadas. Las hojas sin afilar o mal colocadas producen una ranura estrecha, lo que provoca una fricción excesiva, el atascamiento de la hoja y el RETROCESO.
  > Las palancas de bloqueo del ajuste de la profundidad y el bisel deben estar apretadas y seguras antes de realizar el corte. Si el ajuste de la hoja se desplaza durante el corte, provocará el atascamiento y el RETROCESO.
  > Tenga mucho cuidado al realizar un "corte de bolsillo" en paredes existentes u otras zonas ciegas. La hoja que sobresale puede cortar objetos que pueden causar un RETROCESO.
• No deje la herramienta en marcha. Utilice la herramienta solo cuando la sostenga con la mano.
• Cuando utilice la herramienta desde una posición elevada, tenga en cuenta a las personas o cosas que haya debajo de usted.
• Sujete siempre la herramienta firmemente con las manos antes de encenderla "ON" (ENCENDIDO). La reacción al par motor cuando acelera a toda velocidad puede hacer que la herramienta se tuerza.
• Utilice protección para los ojos y los oídos. Utilice siempre gafas de seguridad con protectores laterales. A menos que se especifique lo contrario, las gafas de uso diario solo ofrecen una resistencia limitada a los impactos, no son gafas de seguridad. Utilice solo equipos de seguridad certificados; el equipo de protección ocular debe cumplir con las normas ANSI z87.1. El equipo de protección auditiva debe cumplir con las normas ANSI s3.19.
• Proteja sus pulmones. Utilice una mascarilla facial o antipolvo si la operación genera polvo. El cumplimiento de esta norma reducirá el riesgo de lesiones personales.

lea y comprenda todas las advertencias, precauciones e instrucciones de funcionamiento antes de utilizar este equipo. El incumplimiento de todas las instrucciones enumeradas a continuación puede provocar descargas eléctricas, incendios y/o graves lesiones personales.

GUARDE ESTAS INSTRUCCIONES

SÍMBOLOS

Algunos de los siguientes símbolos pueden aparecer en este producto. Estudie estos símbolos y aprenda su significado. La correcta interpretación de estos símbolos permitirá un funcionamiento más eficiente y seguro de este producto.

SÍMBOLO	DESCRIPCIÓN	SÍMBOLO	DESCRIPCIÓN
V	Voltios	o A.C.	Corriente alterna
A	Amperios	o D.C.	Corriente continua
Hz	Hercio		Construcción de clase II Construcción con doble aislamiento
W	Vatios		Símbolo de advertencia. Precauciones que implican su seguridad
	Velocidad sin carga		Para reducir el riesgo de lesiones, lea el manual del operario antes de utilizar este producto.
kg	Kilogramos		Utilice gafas de seguridad, protección para los oídos y protección respiratoria
H	Horas		No desechar con la basura doméstica
RPM	Revoluciones por minuto		No toque la hoja en movimiento
SPM	Carreras por minuto		No utilizar en condiciones de humedad
OPM	Oscilaciones por minuto		No ponga la batería en el fuego
.../min	Por minuto		La batería no puede superar los 59°C

Este símbolo designa que este producto está listado con los requisitos de EE. UU. y Canadá por ETL testing Laboratories, Inc.

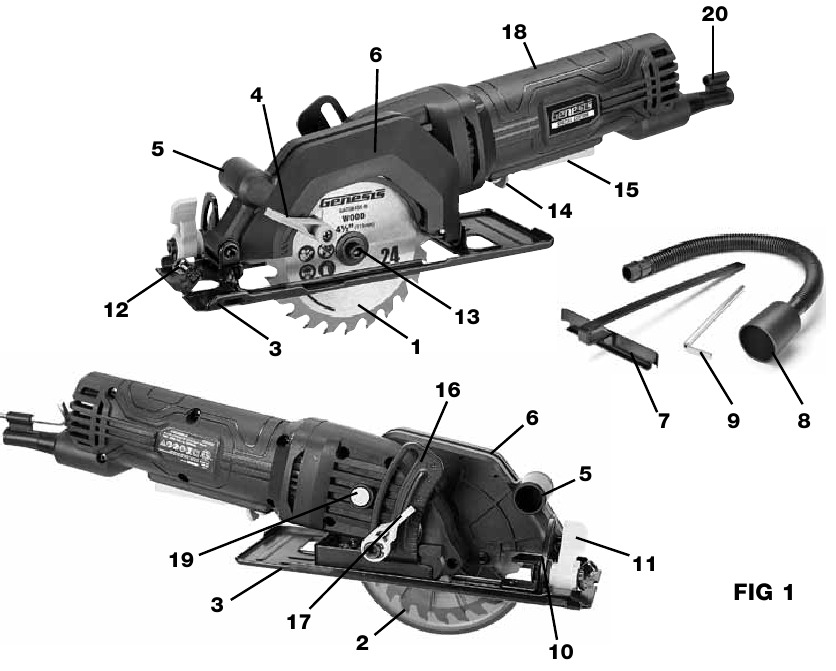

CONOZCA SU SIERRA CIRCULAR

1. Hoja de sierra
2. Protector inferior de la hoja
3. Base
4. Palanca del protector inferior
5. Puerto de extracción de polvo
6. Protector superior de la hoja
7. Guía de corte longitudinal
8. Adaptador de aspiración
9. Llave Allen para la hoja
10. Soporte de la escala de bisel
11. Palanca de sujeción del bisel
12. Tornillo de bloqueo de la guía de corte longitudinal
13. Perno y arandela de la hoja
14. Gatillo de bloqueo
15. Interruptor de encendido/apagado
16. Soporte de la guía de profundidad
17. Palanca de sujeción de la profundidad
18. Motor
19. Bloqueo del husillo
20. Almacenamiento de la llave Allen

DESEMBALAJE Y CONTENIDO

Debido a las modernas técnicas de producción en masa, es poco probable que la herramienta sea defectuosa o que falte alguna pieza. Si encuentra algo incorrecto, no utilice la herramienta hasta que las piezas hayan sido reemplazadas o el fallo haya sido rectificado. No hacerlo podría resultar en serias lesiones personales.

CONTENIDO DEL PAQUETE

MONTAJE Y AJUSTES

Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de ajustarla, añadir accesorios o comprobar una función en la herramienta.

4-1/2" es la capacidad máxima de hoja de su sierra. Nunca utilice una hoja que sea demasiado gruesa para que la arandela de la brida exterior encaje correctamente en el husillo. Una hoja demasiado gruesa evitará que el perno de la hoja fije la hoja en el husillo. Las hojas de mayor diámetro entrarán en contacto con los protectores de la hoja. Cualquiera de estas situaciones podría provocar un accidente grave.

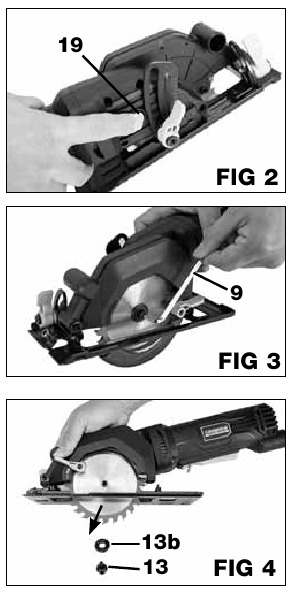

INSTALACIÓN DE LA HOJA (FIG. 2, 3, 4)

• desenchufe su sierra circular.
• Pulse y mantenga pulsado el botón de bloqueo del husillo (19). Gire el husillo de la hoja hasta que encaje.
• con la llave Allen (9) suministrada, retire el perno y la arandela de la hoja (13) girándola en el sentido de las agujas del reloj.
• Retire la brida exterior (13b).
• Levante el protector inferior y deslice la hoja en el husillo. La flecha de la hoja de la sierra debe coincidir con la flecha que muestra la dirección de rotación en el protector.
• Vuelva a colocar la brida exterior.
• Vuelva a colocar el perno y la arandela de la hoja.
• Pulse y mantenga pulsado el botón de bloqueo del husillo, apriete bien el perno de la hoja girándolo en sentido contrario a las agujas del reloj con la llave Allen.

EXTRACCIÓN DE LA HOJA (FIG. 2, 3, 4)

• desenchufe su sierra circular.
• Pulse y mantenga pulsado el botón de bloqueo del husillo (19). Gire la hoja hasta que encaje.
• Retire el perno y la arandela de la hoja girándola en el sentido de las agujas del reloj con la llave Allen (9) suministrada.
• Retire la brida exterior.
• Levante el protector inferior de la hoja.
• Retire la hoja del husillo y de la sierra.

AJUSTE DE LA PROFUNDIDAD DE CORTE (FIG. 5)

• desenchufe su sierra circular.
• Afloje la palanca de fijación de la profundidad (17).
• Mueva la base (3) hacia arriba o hacia abajo hasta la profundidad deseada, como se indica en el soporte de la guía de profundidad (16).
  O BIEN
• Levante el protector inferior de la hoja y coloque la base de la sierra en la pieza de trabajo que va a cortar con la hoja de la sierra colocada contra el borde. Sujete la base de la sierra sobre la superficie de la pieza de trabajo y, a continuación, suba o baje la carcasa del motor para obtener la profundidad de corte deseada utilizando el borde de la pieza de trabajo como referencia.
• Fije la base apretando la palanca.
  NOTA: Mantenga siempre el ajuste de profundidad de la hoja correcto. Para todos los cortes, la profundidad de la hoja no debe superar 1⁄4" por debajo del material que se está cortando. Una profundidad excesiva de la hoja aumenta la posibilidad de que la sierra retroceda.

AJUSTE DEL ÁNGULO DE BISEL (FIG. 5)

• Afloje la palanca de fijación del bisel (11) en la parte delantera de la base de la sierra.
• Incline la base de la sierra (3) hasta que el ángulo deseado se indique en el soporte de la escala de bisel (10).
• Apriete bien la palanca de fijación del bisel.
• Realice siempre un corte de prueba en madera de desecho y mida el ángulo de corte para confirmar que el ángulo de bisel está ajustado correctamente. Si es necesario, ajuste el ángulo de bisel de forma adecuada antes de cortar la pieza de trabajo.

INDICADORES DE LÍNEA DE CORTE

• La muesca del indicador de la línea de corte se encuentra en la parte delantera de la base de la sierra.
• El borde izquierdo de la muesca se utiliza para seguir una línea al realizar un corte de 0°.
• El borde derecho de la muesca se utiliza para seguir una línea al realizar un corte de bisel de 45°.
• Dado que los grosores de las hojas varían, es necesario realizar cortes de prueba en material de desecho, a lo largo de una guía, para determinar la alineación adecuada de la guía dentro de la muesca para obtener un corte preciso.

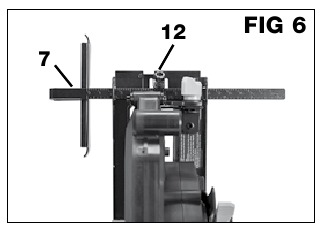

INSTALACIÓN DE LA GUÍA DE BORDE (FIG. 6)

Al cortar madera a lo largo, normalmente se corta "a favor" de la veta de la madera, en lugar de cortarla transversalmente. Cortar "a favor" de la veta de la madera se denomina "hendido" o corte de hendido. Dado que los cortes de hendido tienden a ser largos, puede ser difícil seguir con precisión la guía en toda la distancia del corte. Para ayudar al operador a obtener un corte de hendido recto, se puede sujetar un borde recto a la pieza de trabajo o se puede utilizar la guía de hendido suministrada. Para instalar la guía de hendido en su sierra, siga estos pasos.

• desenchufe su sierra circular.
• Inserte la guía de hendido a través de las dos ranuras de la base de la sierra en la parte delantera de la sierra, comenzando por la ranura del borde lateral izquierdo de la base.
• Deslice la guía a través de las ranuras hasta que sobresalga por el lado derecho de la base.
• Ajuste la guía de hendido a la anchura de corte deseada y, a continuación, apriete bien el tornillo de bloqueo (12) en el centro para fijar la guía de hendido en su posición.

Para evitar lesiones personales y daños en la pieza de trabajo, extienda la guía de hendido a través de todas las ranuras de la base.

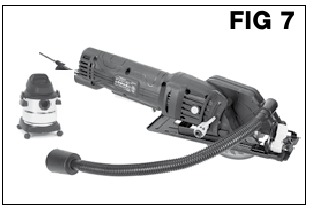

INSTALACIÓN DEL TUBO ADAPTADOR DE ASPIRADORA (FIG. 7)
Con la herramienta se ha suministrado un tubo adaptador de aspiradora. Cuando se utiliza correctamente, puede ayudar a eliminar el polvo, las virutas y los residuos de corte de la zona de corte.

1. Conecte el extremo pequeño del adaptador de aspiradora al puerto de extracción de polvo de la herramienta.
2. Conecte el otro extremo del adaptador de aspiradora al extremo de un tubo de aspiradora.

FUNCIONAMIENTO

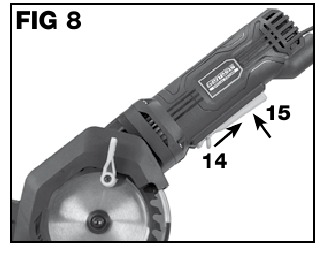

ARRANQUE Y PARADA DE LA SIERRA (FIG. 8)

Antes de enchufar la herramienta, compruebe siempre que esté apagada. El arranque accidental de la sierra podría causar lesiones personales.
Para arrancar la sierra, tire del gatillo de bloqueo (14) en la dirección que se muestra en la FIG. 8 y, a continuación, pulse el interruptor (15).
NOTA: Deje siempre que la hoja alcance la velocidad máxima antes de introducir la sierra en la pieza de trabajo.

El contacto de la hoja con la pieza de trabajo antes de alcanzar la velocidad máxima podría provocar que la sierra retrocediera hacia usted, lo que podría provocar lesiones personales graves.

Para detener la sierra, suelte el interruptor. Deje que la hoja se detenga por completo.
NOTA: No retire la sierra de la pieza de trabajo mientras la hoja aún esté en movimiento.

APLICACIÓN

Para que el serrado sea más fácil y seguro, asegúrese de mover la herramienta hacia adelante en línea recta con suavidad. Forzar o torcer la herramienta provocará el sobrecalentamiento del motor y un peligroso retroceso, lo que podría causar lesiones personales graves.
Es importante comprender la técnica correcta para utilizar su sierra y aprender las formas correctas e incorrectas de manejarla.
Igualmente importante para trabajar de forma segura y realizar cortes precisos es la preparación correcta de la pieza de trabajo y del área de trabajo antes de realizar el primer corte con la sierra.

• Sujete la herramienta firmemente con la mano.
• Evite colocar la mano sobre la pieza de trabajo mientras realiza un corte.
• Coloque la pieza de trabajo con el lado "bueno" hacia abajo.
• Sujete firmemente la pieza de trabajo para que no se mueva durante el corte.
• Coloque una abrazadera cerca del corte para sujetar aún más la pieza de trabajo.
• Dibuje una guía a lo largo de la trayectoria de corte deseada antes de arrancar la sierra o realizar el corte.
• Aleje y mantenga el cable de la zona de corte. Coloque el cable de forma que no se enganche en la pieza de trabajo y que usted no se pare ni tropiece con el cable mientras corta.

Si, mientras utiliza la sierra, el cable se engancha en la pieza de trabajo o en otro objeto durante un corte, suelte inmediatamente el gatillo del interruptor. Desenchufe la sierra y vuelva a colocar el cable para evitar que se enganche de nuevo.

CORTE TRANSVERSAL Y CORTE DE HENDIDO
Cortar directamente a través de la veta de una pieza de madera se denomina corte transversal y es probablemente el tipo de corte más común que se realiza con una sierra circular. Cortar madera a lo largo, o "a favor" de la veta, se denomina corte de hendido. Sin embargo, lo más frecuente es que se le denomine simplemente hendido. Ambos tipos de cortes se realizan de la misma manera, con la excepción de los métodos utilizados para sujetar y fijar la pieza de trabajo para el corte. Después de haber fijado la pieza de trabajo en su posición con abrazaderas o dispositivos similares, haber preparado la zona de trabajo, haber colocado el cable para que no se corte ni se enganche, haber realizado los ajustes de la sierra, haber realizado las mediciones necesarias, haber dibujado una guía recta y haberse puesto la protección ocular, puede comenzar la operación de corte.

• Sujete la herramienta firmemente.
• Coloque la parte delantera de la base de la sierra sobre la pieza de trabajo que va a cortar sin que la hoja haga contacto. Alinee la muesca del indicador de la línea de corte en el lado derecho de la base con su guía.
• Encienda la sierra pulsando el gatillo del interruptor y espere hasta que la hoja alcance la velocidad máxima.
• Deslice la herramienta hacia adelante sobre la superficie de la pieza de trabajo, manteniéndola plana y avanzando suavemente mientras sigue su guía, hasta que se complete el serrado.
• Suelte el gatillo del interruptor. Espere a que la hoja se detenga por completo. Compruebe que el protector inferior ha vuelto a la posición que rodea la hoja. Ahora puede retirar con seguridad la sierra de la pieza de trabajo y colocarla fuera del camino.
• Para conseguir cortes limpios, mantenga la línea de serrado recta y la velocidad de avance uniforme.
• Si el corte no sigue correctamente la línea de corte prevista, no intente girar o forzar la herramienta para que vuelva a la línea de corte. Si lo hace, puede bloquear la hoja y provocar un peligroso retroceso y posibles lesiones graves. En su lugar, suelte el gatillo del interruptor, espere a que la hoja se detenga y, a continuación, retire la herramienta. Vuelva a alinear la sierra en una nueva guía de corte y vuelva a iniciar el corte.
• Evite colocarse de forma que esté en la trayectoria de las virutas y el polvo de madera que se expulsan de la sierra.

CORTE DE BISEL
Los cortes de bisel se realizan utilizando la misma técnica que los cortes transversales y el hendido descritos en la sección anterior. La diferencia es que la hoja se coloca en un ángulo (inclinada) entre 0° y 45°.
Un corte de bisel realizado en un ángulo con respecto al borde de una tabla se denomina inglete compuesto. Algunos cortes compuestos pueden requerir que retraiga manualmente el protector inferior para permitir que la hoja entre y/o atraviese el corte.
Hay herramientas más adecuadas para los cortes de bisel y compuestos que la sierra circular de mano. Aunque la muesca interior del indicador de la línea de corte ayuda al operador a seguir su guía de corte, la carcasa inclinada del motor, sin embargo, dificulta su capacidad para ver la hoja, lo que dificulta la realización de cortes precisos. Antes de emprender un proyecto con numerosos cortes compuestos o de bisel, se sugiere que el usuario de la sierra sin experiencia dedique tiempo a realizar cortes de práctica en madera de desecho para familiarizarse con las dificultades asociadas con el corte compuesto/de bisel y superarlas.

CORTES DE BOLSILLO
Un corte de bolsillo es un corte que debe realizarse dentro del área de la pieza de trabajo en lugar de comenzar desde un borde exterior y trabajar hacia adentro. Los cortes de bolsillo pueden ser muy peligrosos para el principiante debido a la necesidad de retraer manualmente el protector inferior y realizar un corte de inmersión que es potencialmente peligroso.

• Ajuste el ajuste de bisel a cero.
• Ajuste la hoja a la configuración de profundidad de la hoja correcta.
• Levante el protector inferior de la hoja utilizando la palanca del protector inferior de la hoja.
  NOTA: Levante siempre el protector inferior de la hoja con la palanca para evitar lesiones graves.
• Sujete el protector inferior de la hoja por la palanca.
• Apoye la parte delantera de la base plana contra la pieza de trabajo con la parte trasera de la sierra elevada para que la hoja no toque la pieza de trabajo.
• Arranque la sierra y deje que la hoja alcance la velocidad máxima.
• Guíe la sierra hacia abajo en la pieza de trabajo y realice el corte.

  Corte siempre en dirección hacia adelante al realizar cortes de bolsillo. Cortar en la dirección inversa podría provocar que la sierra trepe sobre la pieza de trabajo y retroceda hacia usted.
• Suelte el gatillo y deje que la hoja se detenga por completo.
• Levante la sierra de la pieza de trabajo.
• Repita este procedimiento para los lados restantes y, a continuación, despeje las esquinas con una sierra de mano o una sierra de calar.

  Nunca ate el protector inferior de la hoja en una posición elevada. Dejar la hoja expuesta podría provocar lesiones graves.

ACCESORIOS

Accesorios recomendados para esta herramienta:

N.º de modelo	Imagen	Descripción	Aplicación
GACSB451		Hoja de sierra Premium TCT de 24 dientes	para cortar madera, plástico y otros materiales blandos
GACSB452		Hoja de sierra HSS de 60 dientes	para cortar paneles de yeso, madera, aluminio y otras láminas delgadas de metal no ferroso

MANTENIMIENTO

LIMPIEZA
Evite el uso de disolventes al limpiar las piezas de plástico. La mayoría de los plásticos son susceptibles de sufrir daños por diversos tipos de disolventes comerciales y pueden resultar dañados por su uso. Utilice paños limpios para eliminar la suciedad, el polvo, el aceite, la grasa, etc.

No permita en ningún momento que los líquidos de frenos, la gasolina, los productos derivados del petróleo, los aceites penetrantes, etc., entren en contacto con las piezas de plástico. Los productos químicos pueden dañar, debilitar o destruir el plástico, lo que puede provocar graves lesiones personales.
Las herramientas eléctricas utilizadas en material de fibra de vidrio, paneles de yeso, compuestos para masilla o yeso están sujetas a un desgaste acelerado y a una posible falla prematura porque las virutas y los restos de fibra de vidrio son muy abrasivos para los cojinetes, las escobillas, los conmutadores, etc. Por lo tanto, no recomendamos el uso de esta herramienta para trabajos prolongados en este tipo de materiales. Sin embargo, si trabaja con alguno de estos materiales, es muy importante limpiar la herramienta con aire comprimido.

LUBRICACIÓN
Esta herramienta está lubricada permanentemente en fábrica y no requiere lubricación adicional.

LÍNEA DE AYUDA GRATUITA
Si tiene preguntas sobre este o cualquier otro producto GENESIS™, llame gratis al: 888-552-8665.
O visite nuestro sitio web: www.genesispowertools.com

Referencias

• Inicio - Genesis Power Tools

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Genesis GCS445SE

Idiomas disponibles
