Manual de Geberit MAPRESS
Descripción del producto
Componentes del sistema
| Geberit Mapress Copper, (Gas) | Denominación del material | Número de material EN | Número de material AISI | Rango de temperatura durante el funcionamiento |
| Tubos del sistema | Cobre | CW024A | C12200 | -20 – +70°C1) |
| Accesorios a presión | Cobre | CW024A | C12200 | |
| Latón DR | CW602N | C35330 | ||
| Bronce de cañón | CC499K | UNS C83600 | ||
| Aros de estanqueidad | HNBR, amarillo |  | |
1) Observe las restricciones derivadas de las certificaciones específicas de cada país.
Combinación de materiales
Se pueden conectar accesorios de gas estándar de bronce de cañón, latón, cobre o acero galvanizado.
Cumpla con las regulaciones de la compañía de suministro de gas regional con respecto a las instalaciones mixtas que involucren Geberit Mapress Copper (Gas) y Geberit Mapress Stainless Steel (Gas).
Propiedades
- Fugas si no se prensa
- Con indicador de prensado
El tubo de cobre está autorizado para las siguientes dimensiones y valores de dureza:
| Diámetro exterior del tubo | Grosor de la pared del tubo | Valor de dureza del tubo | ||
| d [mm] | s [mm] | R 290 (duro) | R 250 (semiduro) | R 220 (blando) |
| 15 | 1.0 |  | | |
| 18 | 1.0 | | | |
| 22 | 1.0 | | | |
| 28 | 1.21)/1.5 | | |  |
| 35 | 1.21)/1.5 | | | |
| 42 | 1.21)/1.5 | | | |
| 54 | 1.51)/2.0 | | | |
1) Deben observarse las homologaciones específicas de cada país.
Herramientas de prensado
Las herramientas de prensado Geberit Mapress pueden utilizarse de la siguiente manera:
| Clase de compatibilidad | Herramientas de prensado Geberit Mapress2) | ||||
| Mordazas de prensado | Collares de prensado | Adaptadores para collar de prensado | Anillos de prensado, giratorios | Mordazas adaptadoras para anillos de prensado giratorios | |
| [1] |  d15–35 | – | – |  d15–35 |  ZB 103S |
| [2] |  d15–35 |  d35–54 |  ZB 203A ZB 203 |  d15–35 |  ZB 203S |
| [3]1) |  d15–35 |  d35–54 |  ZB 303 | – | – |
1) Eliminación gradual
2) Para obtener información sobre la compatibilidad de las herramientas de prensado, consulte la Información técnica "Herramientas de prensado compatibles para los sistemas de prensado Geberit FlowFit Geberit Mepla y Geberit Mapress".

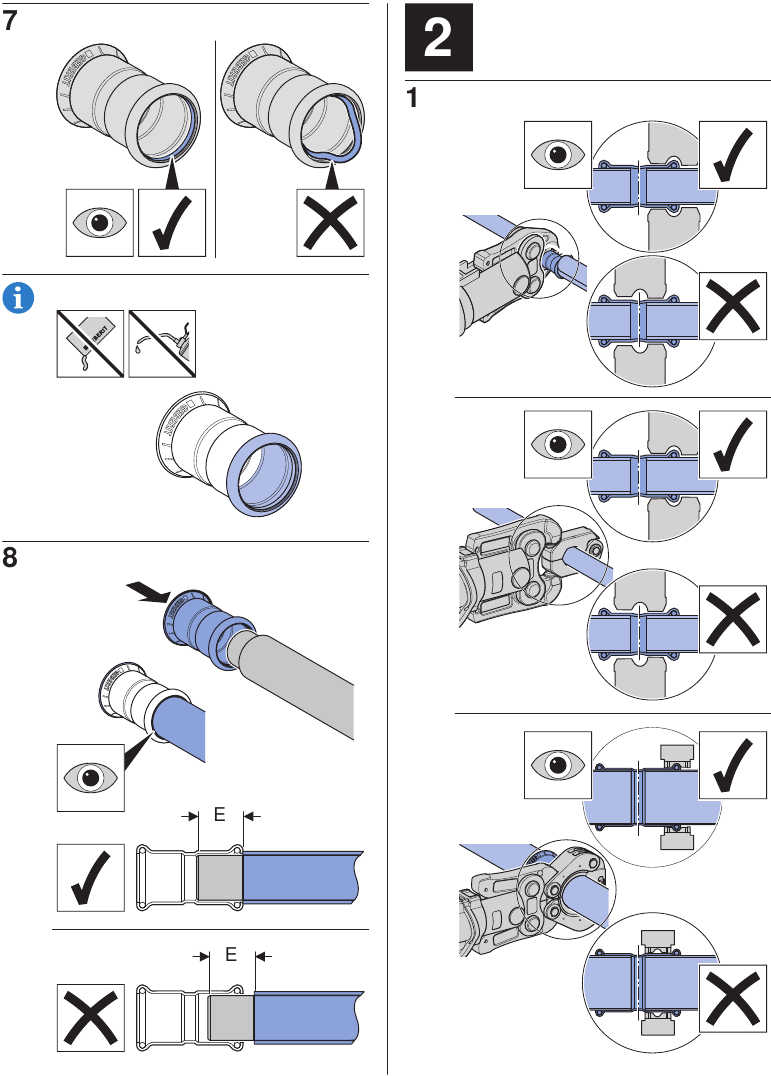

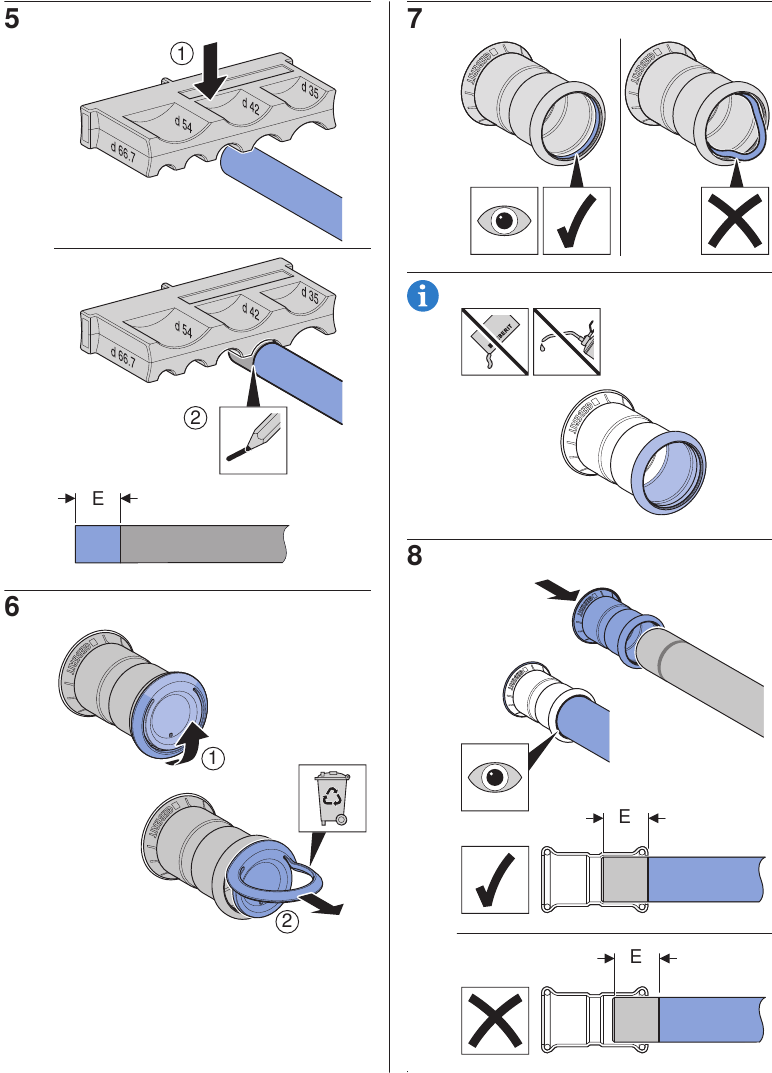

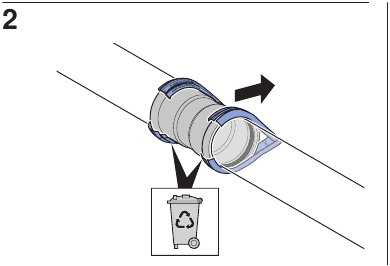

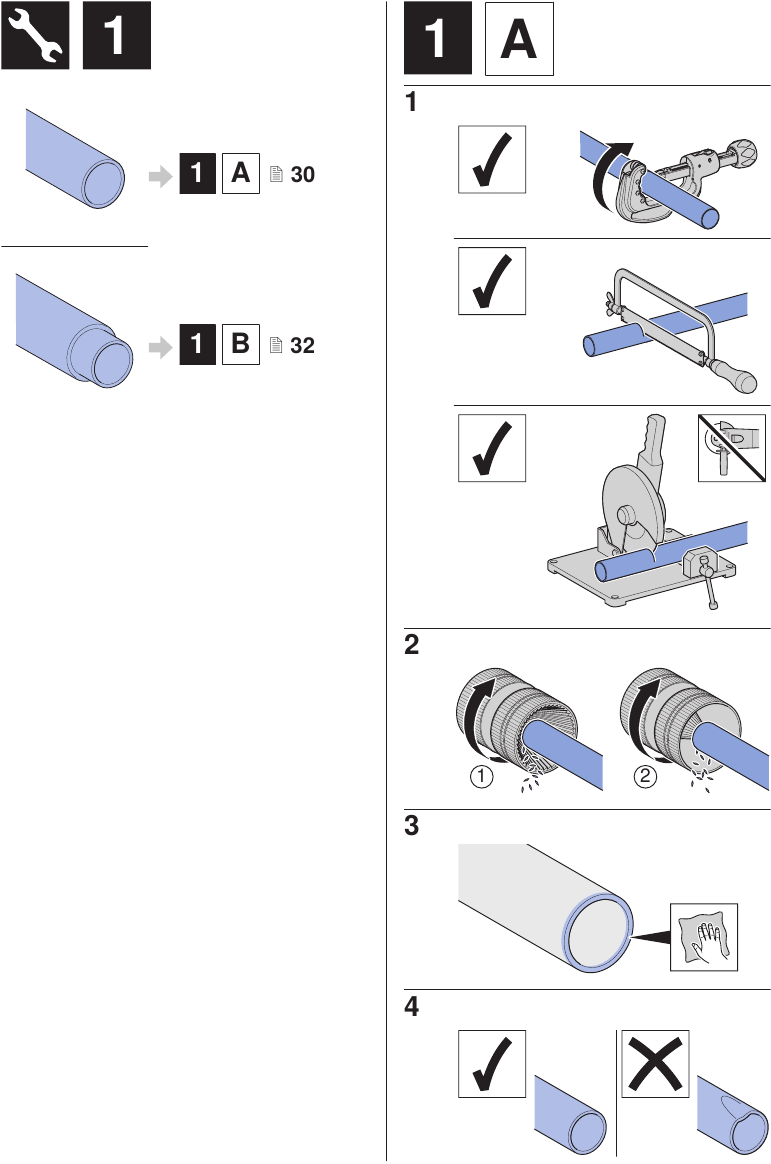

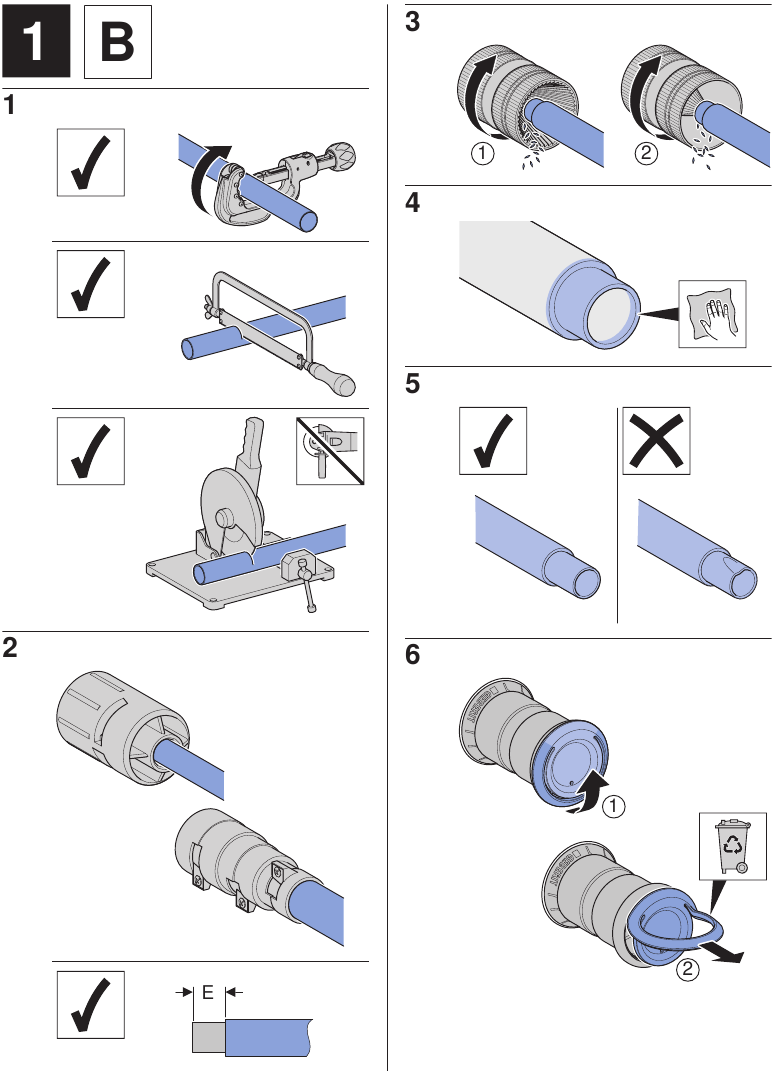

Instrucciones de instalación
Seguridad
Grupo objetivo y sus cualificaciones
Los sistemas de tuberías de gas de Geberit solo deben ser instalados por personas cualificadas (de acuerdo con DIN EN IEC/IEEE 82079-1:2021-09).
Notas de seguridad
Se deben observar las siguientes notas de seguridad durante el montaje:
- Solo inserte accesorios con una marca amarilla y un anillo de estanqueidad amarillo.
- Después del montaje, realice una prueba de presión de acuerdo con las regulaciones específicas de cada país.
Se requiere protección profesional contra la corrosión para Geberit Mapress Copper (Gas) en las siguientes situaciones de construcción:
- Instalación oculta e instalación bajo el suelo.
- Instalación expuesta si no se puede excluir de forma fiable la influencia de los promotores de la corrosión.
Uso previsto
Solo se permite el uso de Geberit Mapress Stainless Steel (Gas) de la siguiente manera:
- Para la instalación de instalaciones de gas de acuerdo con las normas y directrices específicas de cada país.
- Para instalaciones de gas que utilicen gas natural (GN), gas licuado de petróleo (GLP) e hidrógeno (H2) de acuerdo con las normas y directrices específicas de cada país.
