Manual de Cane Creek THUDBUSTER

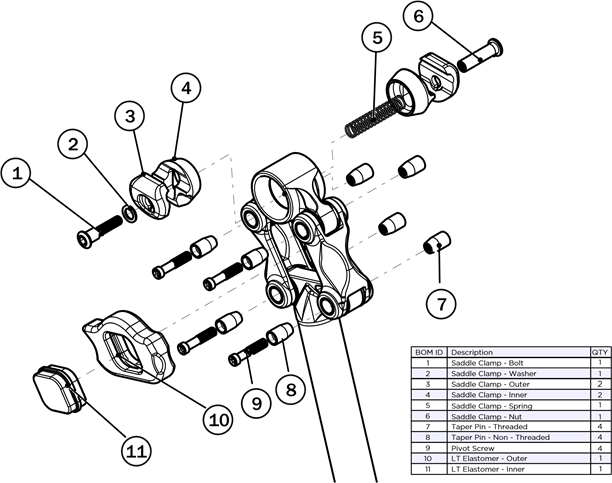

Visión general
Instrucciones de instalación
- Confirme que el diámetro de su nueva tija de sillín Thudbuster (o suplemento) es el mismo que el de su antigua tija de sillín. (Las Thudbuster están disponibles en tres tamaños de ajuste directo: 27,2, 30,9 y 31,6 mm).
- Engrase el suplemento (si corresponde) y la tija del sillín antes de la instalación. NO lubrique los tubos de sillín de los cuadros de carbono (a menos que lo especifique el fabricante).
- Inserte el suplemento (si corresponde) en el cuadro de la bicicleta con la división alineada con la división del tubo del sillín.
- Instale la Thudbuster en el cuadro de la bicicleta aproximadamente a la altura correcta con las marcas de extensión en la tija del sillín orientadas hacia la parte delantera de la bicicleta.
- Confirme que su sillín actual es compatible con Thudbuster. Thudbuster solo es compatible con sillines que utilizan raíles redondos de aleación. Afloje el tornillo de la abrazadera del sillín hasta que los raíles del sillín puedan instalarse en las abrazaderas de la tija del sillín.
- Comience a apretar el tornillo de la abrazadera del sillín. Asegúrese de que el ángulo de inclinación del sillín sea correcto antes de apretarlo por completo. Apriete la abrazadera del sillín a 16 Nm. Asegúrese de que todos los componentes de la abrazadera estén instalados como se muestra arriba.
Selección de elastómeros
¡AVISO! La Thudbuster ST debe configurarse con el elastómero adecuado antes de montarla (véase abajo). El peso máximo permitido del ciclista es de 330 lb (150 kg).
La Thudbuster ST se puede ajustar para ciclistas de diferente peso y estilos de conducción seleccionando el elastómero correcto. La Thudbuster ST se envía con el elastómero mediano instalado.
Puede que desee disminuir o aumentar la rigidez utilizando un elastómero más blando o más duro (se venden por separado). Nunca utilice un elastómero más blando del recomendado para su peso.
| PESO DEL CICLISTA | RECOMENDACIÓN DEL ELASTÓMERO | |
| (lbs) | (kg) | |
| <100lbs | <45kg | Extra blando (se vende por separado)  |
| 100lbs-150lbs | 45kg-68kg | Blando |
| 150lbs-200lbs | 68kg-90kg | Medio (instalado) |
| 200lbs-250lbs | 90kg-115kg | Firme |
| 250lbs-330lbs | 115kg-150kg | Extra firme |
Los elastómeros extra blandos están disponibles por separado en www.canecreek.com

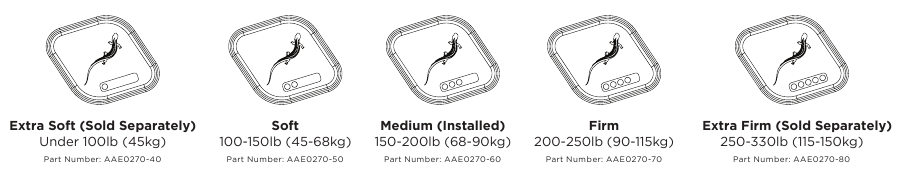

Para identificar la firmeza del elastómero, busque esta área rectangular en la parte inferior del elastómero interno:
¡AVISO! Si monta en condiciones de barro, el uso de un guardabarros o de la funda de neopreno Thudglove de Cane Creek protegerá los pivotes y prolongará la vida útil de la tija del sillín.
¡AVISO! Las tijas de sillín Thudbuster están diseñadas para absorber los baches en superficies de conducción variables.
Sin embargo, debe ponerse de pie al encontrarse con grandes obstáculos en la carretera o en el camino.
Cambio de elastómeros

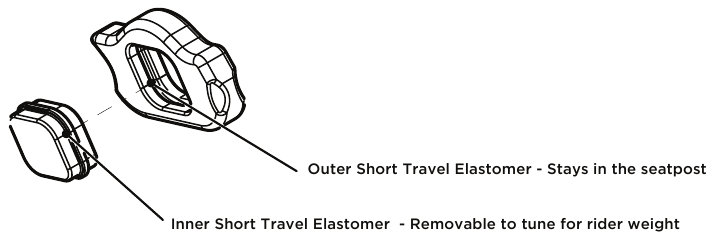

Los elastómeros Short Travel Thudbuster de Cane Creek constan de un elastómero externo y otro interno. El elastómero externo permanece en la tija del sillín, mientras que el elastómero interno se puede quitar con la mano sin necesidad de desmontaje y se puede cambiar a la clasificación de firmeza necesaria para el peso del ciclista (consulte la guía del rango de peso del elastómero).
Para cambiar el elastómero:
- Determine qué clasificación de elastómero interno se necesita para su peso de ciclista.
- Retire el elastómero interno empujando horizontalmente hasta que se retire del elastómero externo.
- Presione el elastómero interno preferido hasta que esté completamente asentado en el elastómero externo.
Mantenimiento
Inspeccione periódicamente todas las superficies de este componente para detectar grietas o signos de daño. Si encuentra alguna grieta o daño, deje de usar la pieza inmediatamente y póngase en contacto con el servicio de atención al cliente de Cane Creek. Limpie periódicamente su componente Cane Creek con agua y jabón suave. Nunca utilice una lavadora de alta potencia para limpiar.
Para mantener el alto rendimiento, la seguridad y la larga vida útil de su componente y bicicleta, compruebe periódicamente los valores de par de apriete de los elementos de fijación.
Los componentes que no se limpian y mantienen adecuadamente pueden fallar, lo que provoca la pérdida de control de la bicicleta y LESIONES GRAVES O LA MUERTE.
SEGURIDAD Y ADVERTENCIAS
La instalación y el servicio de los productos de Cane Creek requieren herramientas, suministros y conocimientos específicos para bicicletas. Todos los productos de Cane Creek deben ser instalados y mantenidos por un técnico de servicio de bicicletas cualificado, de acuerdo con las especificaciones de Cane Creek. Los productos instalados, mantenidos y revisados incorrectamente pueden fallar, lo que provoca LESIONES GRAVES O LA MUERTE.
La configuración y las configuraciones varían mucho entre los fabricantes de bicicletas, lea atentamente este manual y el manual del propietario de su bicicleta. El incumplimiento de los elementos descritos en estos manuales, incluidos, entre otros, los procedimientos de instalación, las advertencias, las especificaciones de par Nm, los requisitos de mantenimiento, los intervalos de servicio y/o las modificaciones, podría provocar daños que provoquen la pérdida de control de la bicicleta y provocar LESIONES GRAVES O LA MUERTE.
NO intente forzar las piezas para que encajen. Confirme la compatibilidad antes de la instalación y el uso. NO desmonte, modifique ni utilice piezas del mercado de accesorios con o para reparar los componentes de Cane Creek. Hacerlo puede causar daños al componente o a la bicicleta, lo que podría provocar la pérdida de control de la bicicleta y provocar LESIONES GRAVES O LA MUERTE.
Cada vez, antes de montar, asegúrese de que todos los componentes estén instalados correctamente, apretados según las especificaciones y de que está familiarizado con el funcionamiento de su bicicleta y los componentes de Cane Creek. Los componentes que están desajustados, instalados incorrectamente o no se utilizan correctamente pueden provocar la pérdida de control de la bicicleta y provocar LESIONES GRAVES O LA MUERTE.
Todos los componentes de una bicicleta, incluidos los componentes de Cane Creek, deben inspeccionarse y ajustarse a intervalos periódicos y después de un choque o caída. Inspeccione el exterior para detectar desgaste o daños, inspeccione los ajustes de par correctos y escuche si hay ruidos desconocidos. Si se observa algún daño, deje de usarlo y póngase en contacto con su distribuidor local o con Cane Creek directamente.
