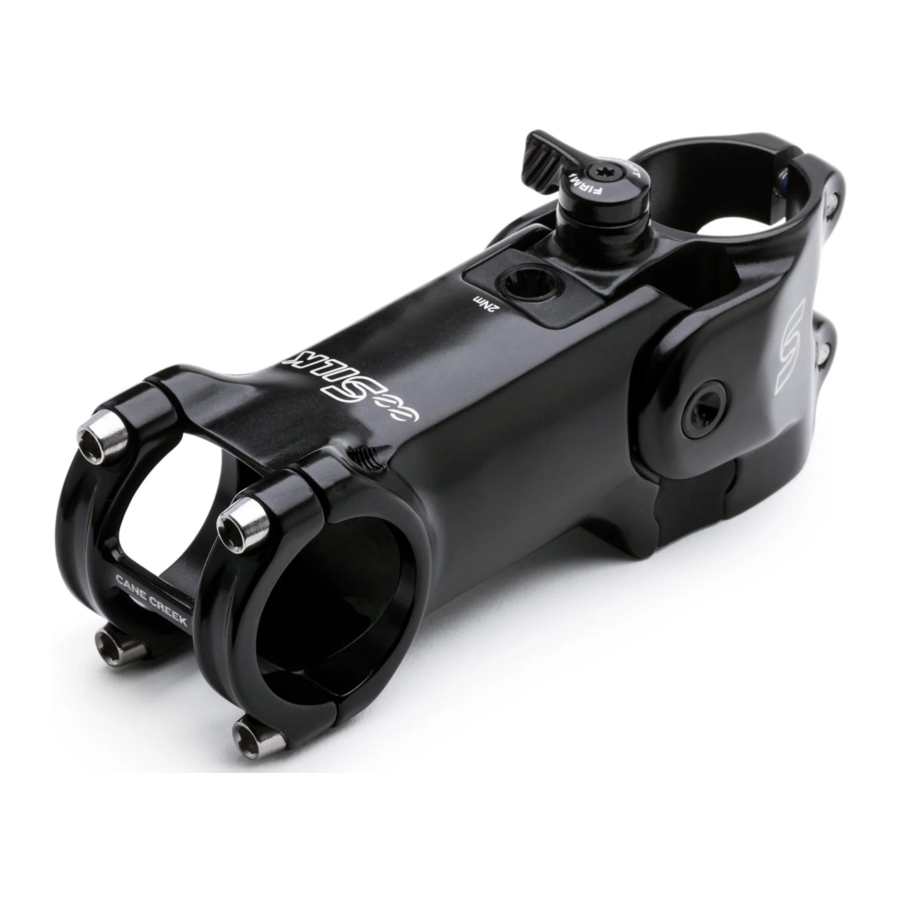

Manual de eeSILK de Cane Creek
Instrucciones de instalación

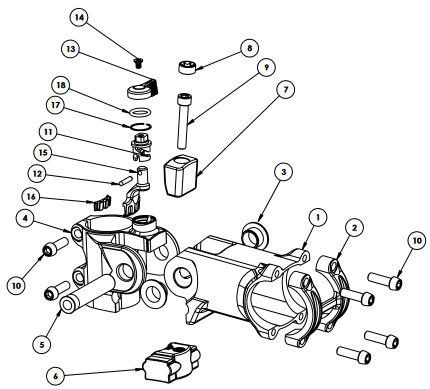

Descripción de ID
- Cuerpo (1)
- Placa frontal (1)
- Casquillo (2)
- Montaje del tubo de dirección (1)
- Eje (1)
- Elastómero (3)
- Cuña de precarga del elastómero (1)
- Tapa del extractor de precarga (1)
- Tornillo del elastómero (1)
- Tornillo de la abrazadera (6)
- Hélice del interruptor de flexibilidad (1)
- Espiga del interruptor de flexibilidad (1)
- Palanca del interruptor de flexibilidad (1)
- Tornillo - M3x0,5 - 5 mm - Torx (1)
- Cuña del interruptor de flexibilidad (1)
- Casquillo del interruptor de flexibilidad (1)
- Clip en C - Smalley VHM - 12 (1)
- Junta tórica - 9,2 x 1,78 (1)
Tenga en cuenta que la potencia eeSilk solo se puede instalar en una orientación con el interruptor de flexibilidad hacia arriba y el elastómero hacia abajo y necesita +52 mm de tubo de dirección para instalarse correctamente.

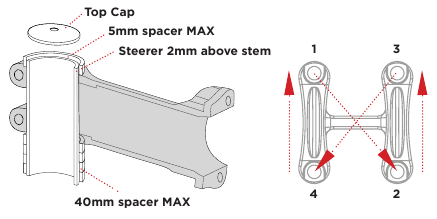

- Instale la potencia eeSilk en el tubo de dirección de su bicicleta. La eeSilk solo se puede instalar en una orientación con la palanca de bloqueo hacia arriba y el elastómero hacia abajo. Los tubos de dirección de carbono deben extenderse completamente a través de la potencia para una presión de sujeción y seguridad adecuadas.
- Se recomienda que un mínimo de 2 mm del tubo de dirección se extienda por encima de la potencia y utilizar un espaciador de dirección de 5 mm entre la potencia y la tapa superior de la dirección. No se recomienda utilizar más de un espaciador de 5 mm por encima y más de 40 mm de espaciadores por debajo de la potencia.
- Instale el manillar en la potencia apretando los tornillos de la placa frontal de la potencia en un patrón de X alterno y apriete con un par de 5 Nm.
- Centre/alinee la potencia con la rueda delantera y apriete los tornillos de la abrazadera de la potencia con un par de 5 Nm.
Selección del elastómero
La potencia eeSilk se envía con un (1) elastómero instalado y dos (2) elastómeros incluidos en la caja (consulte la tabla).
Cane Creek recomienda utilizar el elastómero instalado antes de experimentar con otros elastómeros. A diferencia de la recomendación de un índice de peso del ciclista, los elastómeros de la potencia eeSilk se desarrollaron en función de los diferentes estilos de conducción y terrenos. Se sugiere que, si conduce en condiciones más difíciles, experimente con un elastómero más firme.
| Longitud de la potencia | Elastómero instalado | Elastómeros incluidos | |
| 80 mm | Medio | Blando | Medio/Firme |
| 90 mm | Medio | Blando | Medio/Firme |
| 100 mm | Firme | Medio/Firme | Extra firme |
*elastómeros adicionales disponibles por separado*
AVISO: la potencia eeSilk está diseñada para absorber solo baches pequeños y medianos. Tenga cuidado al encontrarse con grandes obstáculos en la carretera o el sendero.

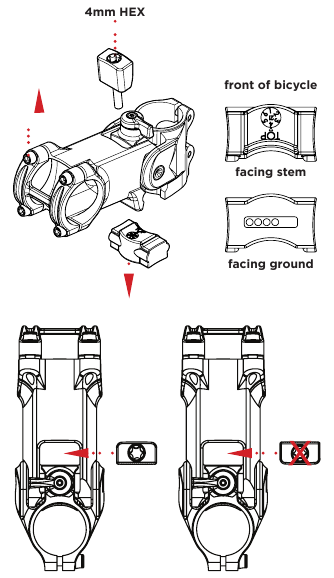

Cambio del elastómero
Extracción:
- Con la potencia instalada en la bicicleta, presione ligeramente el manillar para precargar el elastómero y elimine la presión sobre la cuña y el tornillo de precarga de la potencia.
- Con una llave hexagonal de 4 mm, afloje el tornillo del elastómero en la parte superior del cuerpo de la potencia mientras mantiene la presión sobre el manillar.NO afloje la tapa del extractor de precarga.
- Con el conjunto de precarga retirado, levante la potencia y el manillar para extraer el elastómero.
Instalación:
- El elastómero solo se puede instalar en una orientación. Asegúrese de que la indicación de clasificación del elastómero elegido esté orientada hacia abajo. El elastómero está marcado con "TOP" (ARRIBA) y debe estar orientado hacia arriba, hacia la potencia. Las superficies curvas deben estar orientadas hacia el manillar.
- La cuña de precarga solo se puede instalar en una orientación. Mientras presiona ligeramente el manillar, instale el conjunto de la cuña de precarga con una llave hexagonal de 4 mm.
No instalar el elastómero o la cuña de precarga correctamente puede causar daños o un funcionamiento incorrecto y podría provocar lesiones.
Interruptor de flexibilidad
La potencia eeSilk cuenta con ajustes blandos y firmes. Para lograr un ajuste firme, gire el interruptor 90° en el sentido de las agujas del reloj para lograr un ajuste firme (no hay un ajuste intermedio).
Dependiendo del durómetro del elastómero utilizado, el peso del ciclista y la posición del ciclista sobre el manillar, la firmeza del ajuste firme de la potencia eeSilk variará.
Mantenimiento
- Inspeccione periódicamente todas las superficies de este componente en busca de grietas o signos de daño. Si encuentra alguna grieta o daño, deje de usar la pieza inmediatamente y póngase en contacto con el servicio de atención al cliente de Cane Creek.
- Limpie periódicamente su componente Cane Creek con agua y jabón suave. Nunca utilice una lavadora de alta presión para limpiar.
- Para mantener el alto rendimiento, la seguridad y la larga vida útil de su componente y bicicleta, compruebe periódicamente los valores de par de apriete de los elementos de fijación.
- Los componentes limpiados y mantenidos incorrectamente pueden fallar, lo que provocaría una pérdida de control de la bicicleta y LESIONES GRAVES O LA MUERTE.
SEGURIDAD Y ADVERTENCIAS
La instalación y el servicio de los productos Cane Creek requieren herramientas, suministros y conocimientos específicos de la bicicleta. Todos los productos Cane Creek deben ser instalados y revisados por un técnico de servicio de bicicletas cualificado, de acuerdo con las especificaciones de Cane Creek. Los productos instalados, revisados y mantenidos incorrectamente pueden fallar, lo que provocaría LESIONES GRAVES O LA MUERTE.
La configuración varía mucho entre los fabricantes de bicicletas, lea atentamente este manual y el manual del propietario de su bicicleta. No seguir los elementos descritos en estos manuales, incluidos, entre otros, los procedimientos de instalación, las advertencias, las especificaciones de par en Nm, los requisitos de mantenimiento, los intervalos de servicio y/o las modificaciones, podría provocar daños que causen la pérdida de control de la bicicleta y provocar LESIONES GRAVES O LA MUERTE.
NO intente forzar las piezas para que encajen. Confirme la compatibilidad antes de la instalación y el uso. NO desmonte, modifique ni utilice piezas no originales con o para reparar componentes Cane Creek. Hacerlo puede dañar el componente o la bicicleta, lo que podría provocar la pérdida de control de la bicicleta y provocar LESIONES GRAVES O LA MUERTE.
Cada vez, antes de montar, asegúrese de que todos los componentes estén instalados correctamente, apretados según las especificaciones y de que está familiarizado con el funcionamiento de su bicicleta y de los componentes Cane Creek. Los componentes que están desajustados, instalados incorrectamente o no se utilizan correctamente pueden provocar la pérdida de control de la bicicleta y provocar LESIONES GRAVES O LA MUERTE.
Todos los componentes de una bicicleta, incluidos los componentes Cane Creek, deben inspeccionarse y ajustarse a intervalos periódicos y después de un choque o una caída. Inspeccione el exterior en busca de desgaste o daños, compruebe los ajustes de par correctos y escuche si hay ruidos desconocidos. Si observa algún daño, deje de usarlo y póngase en contacto directamente con su distribuidor local o con Cane Creek.
