Manual del AKG C3000
Descripción
| Introducción | Este manual contiene instrucciones importantes para configurar y utilizar su equipo. Dedique unos minutos a leer atentamente las siguientes instrucciones antes de utilizar el equipo. Guarde el manual para futuras consultas. ¡Diviértase e impresione a su público! |
| Lista de embalaje |
|
| Accesorios opcionales | Para los accesorios opcionales, consulte el catálogo o la carpeta actual de AKG, o visite www.akg.com. Su distribuidor estará encantado de ayudarle. |

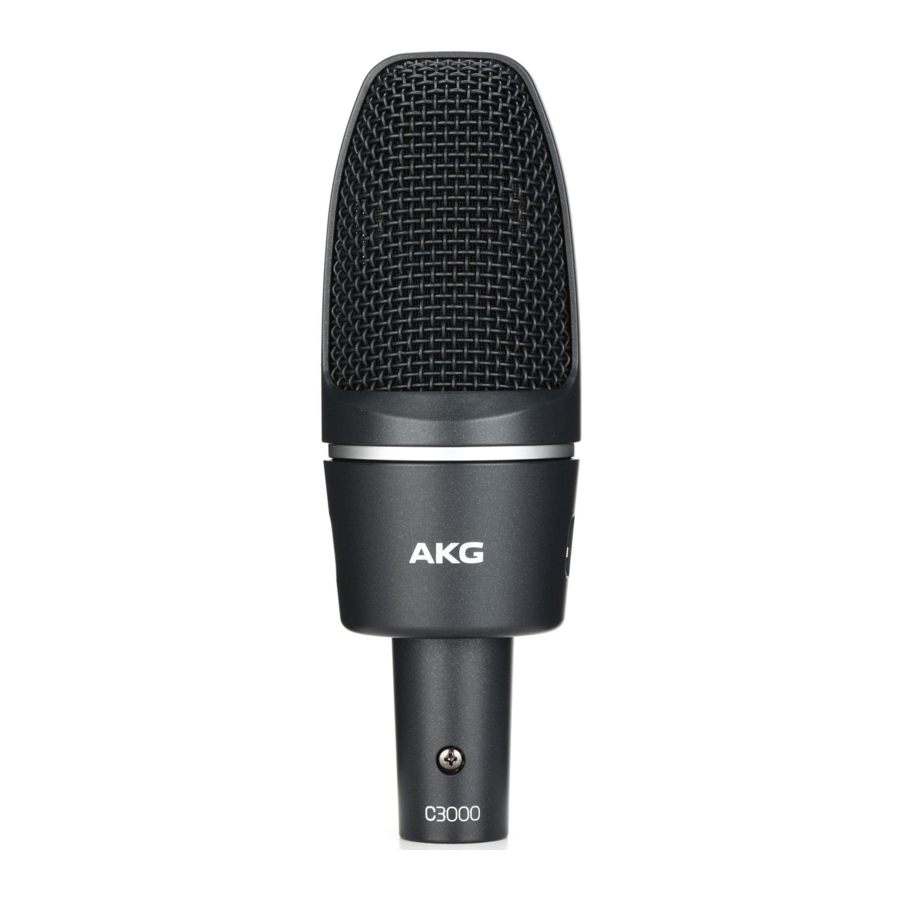

| Breve descripción | Este micrófono de condensador de diafragma grande ha sido diseñado basándose en los comentarios de los ingenieros de sonido que han utilizado los micrófonos C12, C12 A, C414 EB y C414 B-ULS en estudios de grabación de todo el mundo durante años. Utilizando componentes fiables de última generación seleccionados a mano, así como procesos de fabricación avanzados, el C3000 cumple con los más altos estándares profesionales y soportará un manejo severo en el estudio de grabación durante muchos años. El circuito electrónico del micrófono ha sido rediseñado para lograr el máximo rango dinámico y una respuesta de frecuencia plana. El bajo ruido propio y el alto margen dinámico se suman a un rango dinámico de 136 dB (con ponderación A). El elemento transductor utiliza tecnología avanzada de placa trasera y un diafragma que está pulverizado con oro en un solo lado para evitar cortocircuitos locales con el electrodo posterior, incluso a niveles de presión sonora extremadamente altos. El cuerpo totalmente metálico garantiza un rechazo eficiente de las interferencias de radiofrecuencia, por lo que puede utilizar el micrófono cerca de estaciones de transmisión, junto con micrófonos inalámbricos u otros equipos de comunicación. |
Controles
El C3000 proporciona selectores para el atenuador previo y el filtro de corte de graves.
Selector de preatenuación
El selector situado en el lado izquierdo del micrófono (fig. 1) le permite aumentar el margen dinámico del micrófono en 10 dB para grabaciones sin distorsión de fuentes de sonido muy fuertes o cerca de las fuentes de sonido. Los atenuadores previos evitan que el nivel de salida del micrófono, especialmente a bajas frecuencias, sobrecargue los transformadores en miniatura utilizados en las etapas de entrada del mezclador, etc.
Figura 1: Selector de preatenuación
Selector de corte de graves
El ruido sordo o el ruido del viento pueden causar distorsión a frecuencias muy bajas. El filtro de corte de graves conmutable del micrófono (consulte la fig. 2) reduce aún más la distorsión de gama baja. La pendiente del filtro es superior a 6 dB/octava a 500 Hz e inferior. El corte de graves también minimiza el efecto de proximidad que puede surgir cuando se microfonea de cerca a menos de 15 cm.
Figura 2: Selector de corte de graves
Alimentación
El C3000 proporciona un bajo ruido propio (¡sólo 14 dB(A)!) pero un alto margen dinámico. El micrófono requiere una fuente de alimentación fantasma que proporcione de 9 a 52 V según la norma IEC 61938.
 ATENCIÓN | Riesgo de daños No conecte el micrófono a ninguna otra fuente de alimentación que no sea una fuente de alimentación fantasma (entrada con alimentación fantasma o fuente de alimentación fantasma externa estándar IEC) con un conector flotante, utilizando un cable balanceado con conectores de calidad de estudio sólo según la norma IEC 268-12. Esta es la única forma de garantizar un funcionamiento seguro y fiable. |
Limpieza
Micrófono
- Utilice un paño suave humedecido con agua para limpiar la superficie del cuerpo del micrófono.
Especificaciones
| Tipo: | Micrófono de gradiente de presión de diafragma grande de 1 pulgada |
| Patrones polares: | cardioide |
| Sensibilidad a 1000 Hz: | 20 mV/Pa (-32 dBV) |
| Rango de frecuencia: | de 20 a 20.000 Hz (consulte la curva de respuesta de frecuencia) |
| Impedancia eléctrica: |  200 ohmios |
| Impedancia de carga recomendada: |  1000 ohmios |
| Pendiente del filtro de corte de graves: | 6 dB/octava por debajo de 500 Hz |
| Atenuador de preatenuación: | -10 dB, conmutable |
| Nivel de ruido equivalente según IEC 60268-4 (con ponderación A): 14 dB-A | |
| Relación señal/ruido referida a 1 Pa (con ponderación A): | 80 dB*) |
| SPL máx. para 0,5% THD (0/-10 dB): | 200 / 630 Pa Z 140 / 150 dB SPL*) |
| Rango dinámico: | 126 dB (con ponderación A)*) |
| Entorno: |
|
| Requisitos de alimentación: | alimentación fantasma de 9 a 52 V según IEC 61938 |
| Consumo de corriente: | 2 mA |
| Conexión del conector: | XLR macho de 3 pines según la norma IEC |
| Tamaño: | diámetro máx.: 53 mm (2,1 pulg.), longitud: 162 mm (6,4 pulg.) |
| Peso neto: | 320 g (14,1 oz.) |
*) Valores para alimentación fantasma de 48 V; reducir en 3 dB para 24 V y en 6 dB para alimentación fantasma de 12 V.

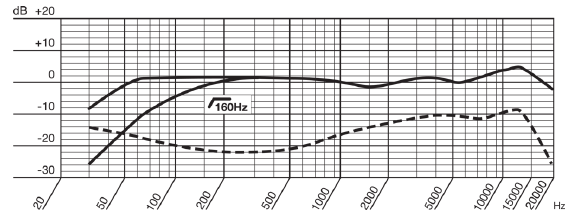

Curva de respuesta de frecuencia
Patrón polar
Seguridad
| ATENCIÓN | Riesgo de daños Asegúrese de que el equipo al que se va a conectar el micrófono cumple las normas de seguridad vigentes en su país y está equipado con una toma de tierra. |
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
