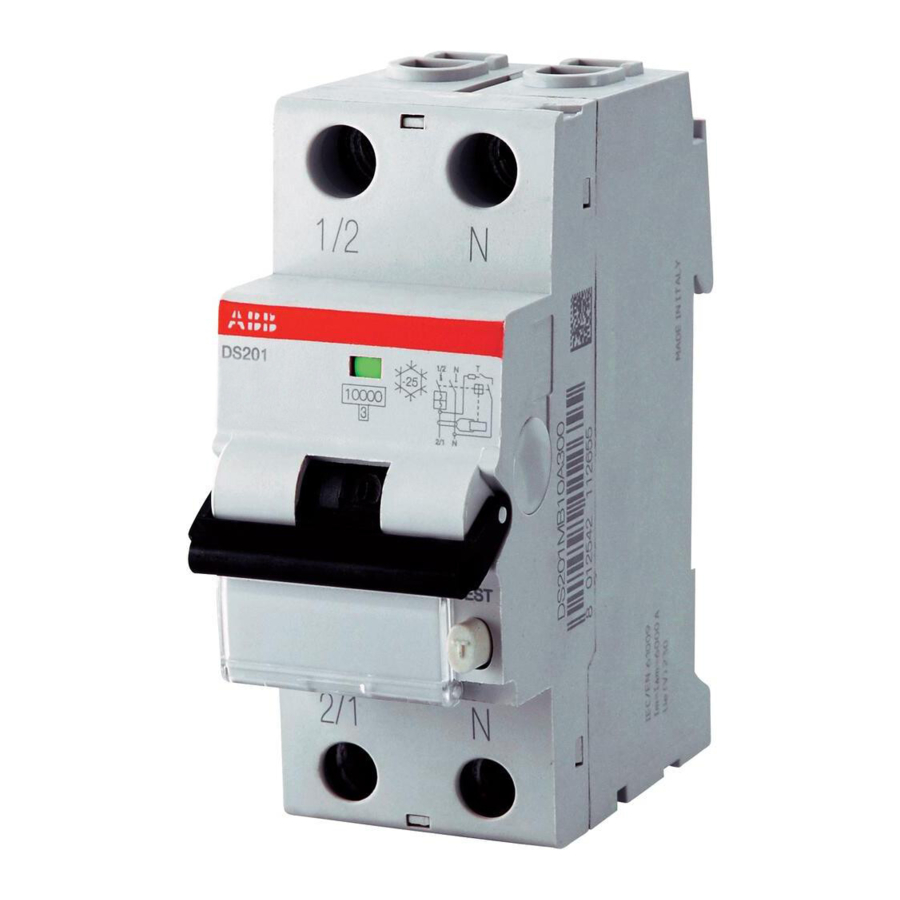

Manual de ABB DS201, DS202C

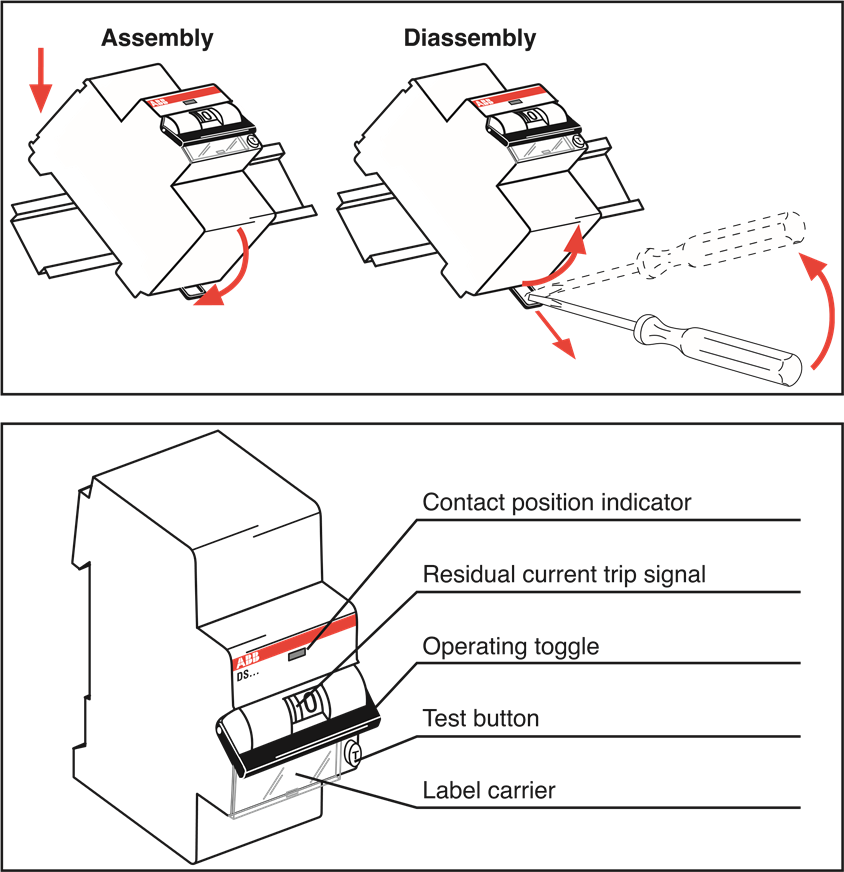

Montaje / Desmontaje
(en guías de perfil estándar EN 60715)

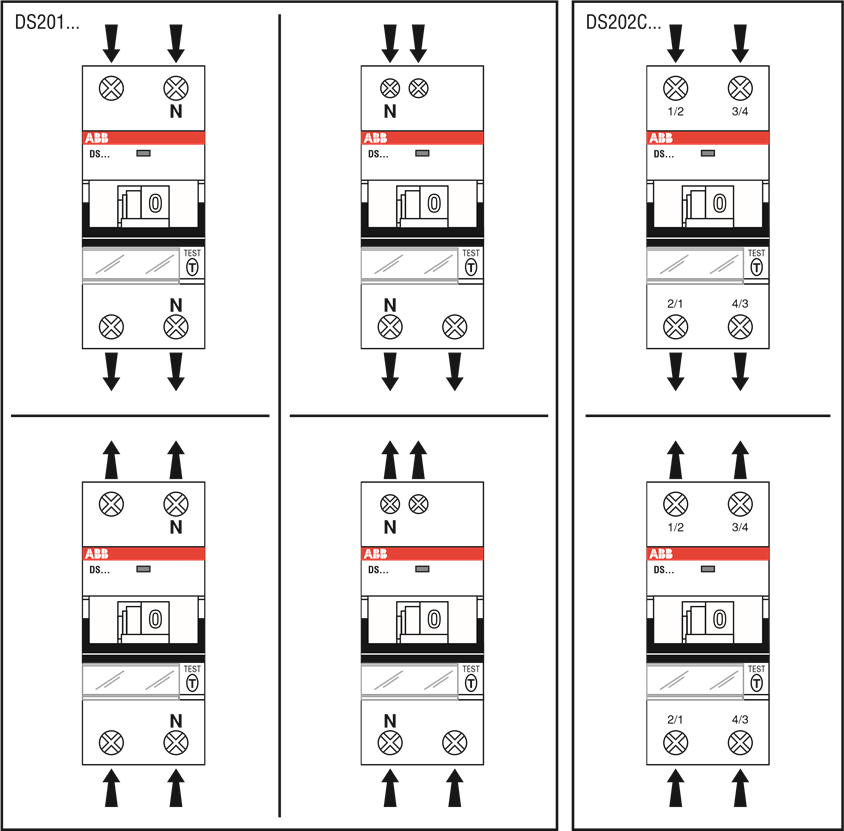

Fuente de alimentación
La fuente de alimentación se puede conectar al dispositivo desde aguas arriba o aguas abajo, sin ninguna diferencia.
Accesorios
Para accesorios, consulte
Indicación de intervención
- Palanca de accionamiento negra en posición baja (OFF) y la señal azul no aparece: funcionamiento debido a sobrecorriente (sobrecarga o cortocircuito)
- Palanca de accionamiento negra en posición baja (OFF) y la señal azul aparece: funcionamiento del dispositivo debido a dispersión a tierra.
Instrucciones de instalación
- Instale el disyuntor de corriente residual en un panel o caja que tenga un nivel de protección IP... que sea adecuado para el entorno o su uso, de acuerdo con el requisito de la regulación IEC 60364.
- Conecte el equipo exactamente como se indica.
- Encienda todas las cargas del circuito que se va a proteger. Si el disyuntor de corriente residual se dispara, entonces se debe determinar, insertando una carga tras otra, cuál de ellas provoca el disparo: esta carga debe entonces ser retirada del sistema y comprobada.
- Pulse el botón de prueba. Si el disyuntor de corriente residual está correctamente instalado y alimentado, debería liberarse.
- Si el sistema eléctrico es muy amplio, entonces incluso la corriente natural de fuga a tierra puede ser alta. En este caso, existe la posibilidad de que se produzcan disparos no deseados: para evitarlo, el sistema debe subdividirse en al menos dos circuitos independientes, cada uno de los cuales debe estar protegido por un disyuntor de corriente residual.
- Las perturbaciones eléctricas de origen externo (tormentas) o las cargas elevadas pueden provocar sobretensiones elevadas que, a su vez, pueden provocar, en primer lugar, daños en los componentes electrónicos del equipo y el disparo no deseado del disyuntor de corriente residual. Por lo tanto, primero es necesario proteger a los usuarios de electricidad mediante un dispositivo limitador de sobretensiones (OVR) y, a continuación, si es necesario, utilizar disyuntores de corriente residual de tipo APR antideflagrante.
- Se alcanza la mayor continuidad de servicio cuando cada uno de los usuarios que dependen del mismo sistema de puesta a tierra está protegido individualmente por su propio disyuntor de corriente residual.
- La instalación debe realizarse de forma profesional y de acuerdo con las normas específicas de la IEC 60364.
Instrucciones para el usuario
(Para que también esté disponible para futuros usuarios)
La instalación de este interruptor automático accionado por corriente residual aumenta apreciablemente el nivel de seguridad de la instalación eléctrica y de las personas que la utilizan. Si el disyuntor de corriente residual tiene una alta sensibilidad (I ∆n ≤ 0,03 A), también se proporciona protección adicional contra contactos directos. Sin embargo, la instalación de un disyuntor de corriente residual no significa la exención de todas las precauciones que deben tomar todos los que utilizan la energía eléctrica.
En particular:
- recuerde pulsar el botón de prueba "T" regularmente y al menos cada seis meses. El disyuntor de corriente residual debería entonces saltar. Si esto no ocurre, se debe alertar inmediatamente a un técnico porque la seguridad del sistema ha disminuido.
- antes de cambiar bombillas o fusibles, asegúrese de que la alimentación está desconectada para toda la instalación abriendo el disyuntor general.
- no deje los cables sin proteger, sino que disponga su sustitución inmediatamente.
- llame siempre a un técnico cualificado para llevar a cabo trabajos en instalaciones eléctricas fijas o móviles.
Reinicio del dispositivo después de un disparo
Cuando el dispositivo se dispara por una corriente residual, la palanca negra estará en la posición OFF y aparecerá la señal azul. Después de eliminar la razón por la que se disparó, reinicie el RCBO cambiando la palanca negra de nuevo a la posición ON. Cuando el dispositivo se dispara por una sobrecarga, la palanca negra estará en la posición OFF y la señal azul no aparecerá. Después de eliminar la razón por la que se disparó, reinicie el RCBO cambiando la palanca negra de nuevo a la posición ON.
| DS201L | DS201 | DS201M | DS202CL | DS202C | DS202CM | |
| Campo de aplicación | A, AC, APR | A, AC, APR | A, AC, APR, G | A, AC | A | A, APR |
| Capacidad de corte de cortocircuito EN 61009 Icn | 4,5 kA | 6 kA | 10 kA | 4,5 kA | 6 kA | 10 kA |
| Capacidad de corte nominal (a tierra) I∆m | 4,5 kA | 6 kA | 6 kA | 4,5 kA | 6 kA | 6 kA |
| Característica de disparo termomagnético | C | B, C, D, K | B, C | C | C | B, C |
| Corriente nominal In | 6...32 A | 1...40 A | 4...40 A | 6...32 A | 6...32 A | 6...32 A |
| Sensibilidad nominal I∆n | 10, 30, 300 mA | 10, 30, 100, 300, 1000 mA | 10, 30, 100, 300 mA | 30 mA | 30, 300 mA | 10, 30, 300 mA |
Nota: Para las dimensiones
