Manual de Gardena SILENO+

Para instalar la estación de carga

1. Coloque la estación de carga sobre una superficie nivelada y plana donde haya espacio abierto.
   NOTA: Para colocar la estación de carga en un espacio limitado, debajo de una veranda o en una esquina, consulte el manual del operador.
2. Conecte el cable de bajo voltaje a la estación de carga y a la fuente de alimentación.
3. Si está en el exterior, coloque la fuente de alimentación a una altura mínima de 30 cm/12 pulgadas desde el suelo.
4. Conecte la fuente de alimentación a una toma de pared de 100-240 V.
5. Coloque el robot cortacésped en la estación de carga.
6. Coloque el interruptor principal en la posición 1 para encender el robot cortacésped y cargar la batería mientras se coloca el cable delimitador.
   NOTA: No continúe con ninguna configuración del producto antes de que se complete la instalación.

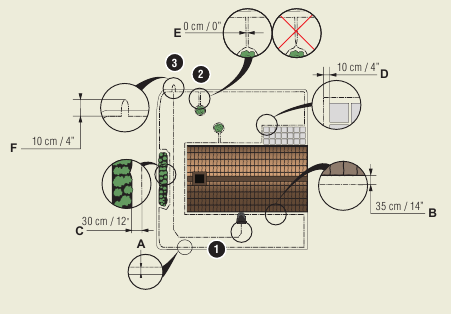

Para instalar el cable delimitador

1. Coloque el cable delimitador de forma que forme un bucle alrededor de toda la zona de trabajo utilizando las estacas suministradas o entierre el cable.
   NOTA: No coloque el cable delimitador en curvas pronunciadas.
2. Adapte la distancia entre el cable delimitador y los diferentes objetos.
   1. Coloque el cable delimitador alrededor de toda la zona de trabajo en un bucle.
   2. Obstáculos altos > 5 cm / 2 pulgadas, p. ej., pared o valla.
   3. Obstáculos bajos de 1-5 cm / 0,4-2 pulgadas o un borde rebajado, p. ej., macizo de flores.
   4. Objetos a nivel con el césped 0-1 cm / 0,4 pulgadas, p. ej., camino, adoquines.
   5. Haga una isla para aislar áreas.
3. Haga un ojal en el punto del cable delimitador donde se conectará posteriormente el cable guía (F).
4. Para manejar pendientes, pasajes y áreas secundarias, consulte el manual del operador.

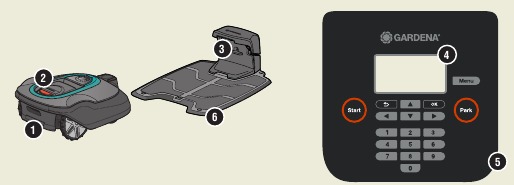

1. Interruptor principal
2. Botón STOP
3. LED para la comprobación de la función de la estación de carga, cables delimitadores y guía
4. Pantalla
5. Teclado
6. Estación de carga

Para conectar el cable delimitador

1. Abra el conector y coloque el cable delimitador en el conector.

2. Presione el conector y el cable juntos con un par de alicates.

3. Corte el cable 1-2 cm / 0,4-0,8 pulgadas después de los conectores.

4. Presione los conectores del cable delimitador en las clavijas de contacto marcadas como L (izquierda) y R (derecha) en la estación de carga.
   NOTA: El cable derecho debe conectarse a la clavija de contacto derecha de la estación de carga, y el cable izquierdo a la clavija izquierda.

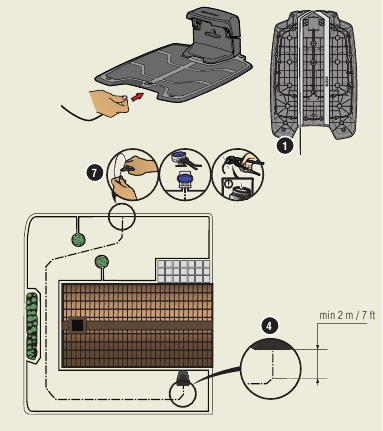

Para instalar y conectar el cable guía

Instale un cable guía para llevar el robot cortacésped a partes remotas del césped y para ayudarlo a encontrar la estación de carga.

1. Empuje el cable guía a través de la parte inferior de la estación de carga y fíjelo en su lugar utilizando los cierres a presión.
   Coloque el conector al cable guía de la misma manera que para el cable delimitador, de acuerdo con las instrucciones anteriores.
2. Presione el conector del cable guía en la clavija de contacto marcada como GUIDE en la estación de carga.
3. Tire del cable guía un mínimo de 2 m / 7 pies directamente desde el borde frontal de la estación de carga.
4. Coloque el cable guía desde la estación de carga hasta el punto del cable delimitador (ojal) donde se realiza la conexión utilizando las estacas suministradas o entierre el cable.
   NOTA: No coloque el cable guía en curvas pronunciadas y no puede cruzar el cable delimitador que, por ejemplo, se coloca para una isla.
5. Corte el cable delimitador en el centro del ojal que se hizo en el paso 3 del capítulo Para instalar el cable delimitador.
6. Conecte el cable guía al cable delimitador insertando los cables delimitadores y el cable guía en el acoplador, y presionando el acoplador junto con un par de alicates.
   NOTA: Después de instalar el cable guía. Fije la estación de carga al suelo con los tornillos suministrados y la llave Allen.
   NOTA: Para un rendimiento óptimo a través de pasajes estrechos, asegúrese de que el cable guía esté colocado correctamente a través de él. Consulte el manual del operador para obtener más instrucciones.

Para arrancar y detener el robot cortacésped

Al arrancar el robot cortacésped por primera vez, comienza una secuencia de inicio en la que elige su idioma, país, fecha, hora y código PIN personal. También hay una calibración de guía, donde el robot cortacésped sigue automáticamente el cable guía.

Para arrancar el producto

1. Pulse el botón STOP para abrir la escotilla.
2. Coloque el interruptor principal en la posición 1.
3. Introduzca el código PIN.
4. Pulse el botón START y elija el modo de funcionamiento.

5. Cierre la escotilla.

Para detener el producto

1. Pulse el botón STOP.

Para ajustar el robot cortacésped para que se adapte a su jardín

Todos los ajustes para el robot cortacésped se realizan a través de las funciones del menú.

Ajuste la configuración para que se adapte al tamaño de su césped
Ajuste el tiempo de siega para que se adapte a su jardín utilizando la función Programación. Si se permite que el robot cortacésped siegue con demasiada frecuencia, es posible que el césped aparezca aplastado.

Programación
Utilice el asistente de programación para establecer una programación adecuada en función del tamaño del jardín. Si desea cambiar la configuración de programación para días individuales, utilice el menú Programación - Avanzado.

Ejecute una prueba del robot cortacésped a través de pasajes estrechos
Los pasajes estrechos en el jardín pueden dificultar que el cortacésped encuentre la estación de carga. Utilice la función Test (Prueba) para comprobar que el robot cortacésped puede viajar a través del pasaje estrecho.

1. Coloque el robot cortacésped en la estación de carga.
2. Seleccione Test (Prueba) en el menú Installation (Instalación) > Lawn coverage (Cobertura del césped) > Area 1/2/3 (Área 1/2/3) > More (Más) >Test (Prueba) y pulse OK. A continuación, pulse el botón START y cierre la escotilla.
3. Compruebe que el robot cortacésped sigue el cable guía a través del pasaje.

1. Si el robot cortacésped pasa por el pasaje, la prueba está completa.
2. Si el robot cortacésped no pasa por el pasaje: Compruebe que el cable guía se ha colocado de acuerdo con las instrucciones del manual del operador.

Los vídeos de asistencia para la instalación se pueden encontrar en www.gardena.com.
