Manual del Micro EXPLORER, B66450199

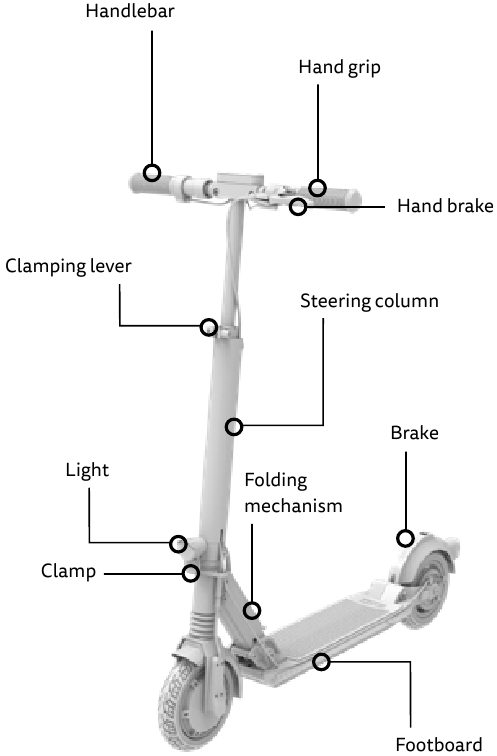

COMPONENTES

EXPLICACIÓN DE LOS TÉRMINOS Y SÍMBOLOS

El propósito de los símbolos de seguridad es llamar su atención sobre los posibles peligros. Lea atentamente las explicaciones y asegúrese de comprender los símbolos de seguridad. El incumplimiento de las instrucciones de seguridad puede provocar lesiones personales o a terceros, así como daños a la propiedad.

Los siguientes símbolos y palabras de advertencia se utilizan en este manual de usuario original, en el patinete eléctrico o en el embalaje:

Indica un peligro potencial de riesgo medio, que puede provocar lesiones físicas graves o mortales si no se observa. Esta palabra de advertencia no se utiliza para los riesgos que implican únicamente daños materiales.

Indica un peligro potencial de bajo riesgo, que puede provocar lesiones personales menores o moderadas si no se observa. Esta palabra de advertencia no se utiliza para los riesgos que implican únicamente daños materiales.

NOTA
Indica información práctica y consejos que facilitan el uso óptimo del patinete eléctrico.

USO PREVISTO

• El patinete eléctrico está diseñado exclusivamente para su uso como patinete en carreteras y caminos definidos.
• El patinete eléctrico está diseñado para el transporte de una persona.
• El patinete eléctrico está diseñado para personas con un peso máximo de 100 kg y una altura máxima de 190 cm.
• Asegúrese de haber leído y comprendido las normas de circulación de su país antes de utilizar el patinete eléctrico.
• El patinete eléctrico no es adecuado para transportar equipaje o niños.
• El patinete eléctrico es únicamente para uso privado y no para fines comerciales.
• El patinete eléctrico es adecuado para personas mayores de 16 años.
• El uso previsto también incluye el cumplimiento de la información de los capítulos "Notas sobre el uso" y "Mantenimiento".
• Utilice el patinete eléctrico únicamente como se describe en el manual de usuario original. Cualquier otro tipo de uso se considera no conforme y puede provocar accidentes, lesiones personales o daños a la propiedad.

INSTRUCCIONES DE USO

Identificación de la unidad

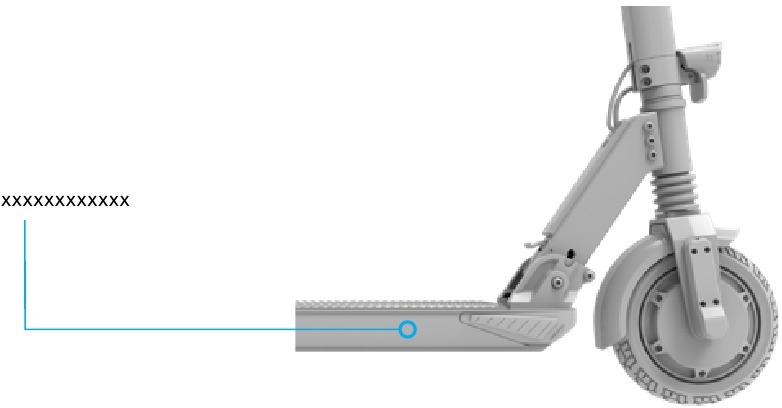

• El número de serie se encuentra en la parte delantera derecha de la plataforma.

• Puede encontrar más información sobre su patinete en la etiqueta adhesiva fijada al mismo.

Desgaste

El uso del patinete eléctrico da como resultado un proceso natural de desgaste. Para garantizar una conducción segura en todo momento, lea el capítulo "Mantenimiento", respete los intervalos de mantenimiento y haga que un centro de servicio autorizado los registre en el registro de servicio. Además, siga las instrucciones de la sección "Antes de cada viaje" cada vez que ponga en marcha su patinete eléctrico.

Instrucciones de uso de la batería

La batería de iones de litio integrada es un producto de alta tecnología que proporciona un excelente rendimiento con una correcta manipulación y mantenimiento. Lea y siga la sección "Carga de la batería" del capítulo "Funcionamiento" y las instrucciones de "Mantenimiento de la batería" del capítulo "Mantenimiento".

Protección contra el robo

Asegúrese de no dejar nunca su patinete eléctrico desatendido y protéjalo siempre del robo con un candado adecuado. Utilice un candado para bicicletas disponible en el mercado para asegurar el patinete eléctrico en la zona de la rueda trasera.

Transporte del producto

Las baterías están sujetas a la legislación sobre mercancías peligrosas. El transporte por parte de terceros (por ejemplo, transporte aéreo o servicio de paquetería) está sujeto a requisitos especiales de embalaje y etiquetado. En caso de envío, póngase en contacto con un experto en mercancías peligrosas. No transporte ni envíe baterías dañadas.

Almacenamiento

No deje su patinete expuesto a la luz solar directa o al frío durante periodos prolongados. La temperatura ideal de almacenamiento para su patinete y batería es entre 15 y 20 grados Celsius. No guarde su patinete eléctrico en zonas habitables, sino en el garaje.

Qué hacer después de una caída o accidente

Después de una caída o accidente, lleve su patinete eléctrico a un centro de servicio autorizado para que lo revisen y comprueben si tiene algún daño.

Limpieza

Para evitar la corrosión de los tornillos y el desgaste innecesario, es aconsejable limpiar y secar bien la unidad cada tres meses y después de cada paseo bajo la lluvia. Después de la limpieza, aclare el patinete con agua limpia para eliminar cualquier resto del agente de limpieza utilizado. A continuación, seque el patinete con un paño.

NOTA
Utilice agentes de limpieza y productos de cuidado específicos para el dispositivo, así como una esponja suave. No utilice nunca disolventes para la limpieza y evite limpiar el patinete directamente bajo el agua corriente.

Reparación

Haga que todas las reparaciones las realice un distribuidor autorizado o un centro de servicio autorizado. No realice ninguna reparación en los componentes eléctricos usted mismo. Solo un especialista puede abrir los armarios con componentes eléctricos incorporados.

CONFIGURACIÓN INICIAL

Antes de usarlo por primera vez

• Compruebe el volumen de suministro:
  • Patinete, cargador y cable de alimentación, manual de usuario
• El final de este manual de usuario contiene el micro-Pass. Rellene el micro-Pass por completo y guárdelo junto con el recibo de compra. El micro-Pass permite una tramitación fluida de las reparaciones y los problemas de garantía.
• La batería solo está parcialmente cargada en el momento de la entrega. Antes de usarlo por primera vez, cargue completamente la batería con el cargador suministrado.

Antes de cada viaje

El patinete eléctrico debe ser revisado para comprobar su aptitud para la circulación antes de cada viaje. El vehículo es entregado por el fabricante totalmente listo para su uso. Debido a que pueden producirse defectos que potencialmente perjudiquen el funcionamiento del vehículo durante el transporte, así como durante cualquier período fuera de la carretera, preste siempre atención a los siguientes puntos antes de usarlo por primera vez y antes de cada viaje:

FUNCIONAMIENTO

Desplegado

Su patinete eléctrico se entrega plegado. En unos sencillos pasos, se despliega y está listo para usar. A continuación, se explica cómo desplegar el patinete.

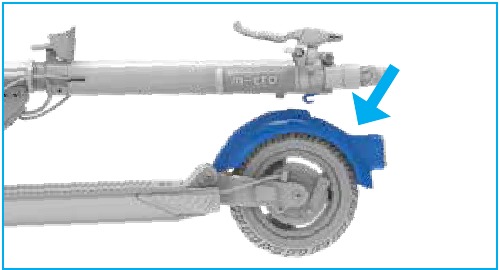

1. Pulse el pedal del freno trasero para liberar el gancho del tubo delantero.

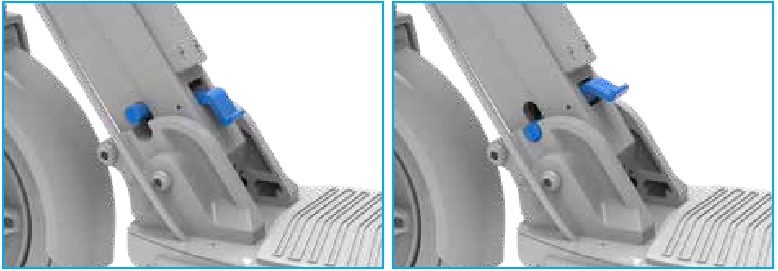

2. Tire del tubo delantero hacia arriba hasta que oiga un clic. El perno del bloque plegable está ahora correctamente colocado en su sitio.


Plegado

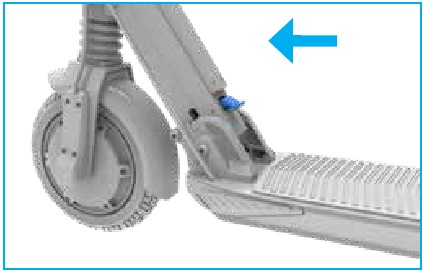

1. Para plegar el patinete, empuje la palanca azul hacia abajo con el pie mientras aplica presión en el manillar en dirección a la marcha.

2. Este patinete no tiene pata de cabra. Puede dejarlo de pie plegándolo parcialmente

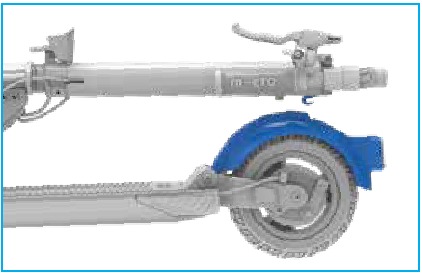

3. Encaje el gancho del tubo vertical en el pedal del freno trasero.

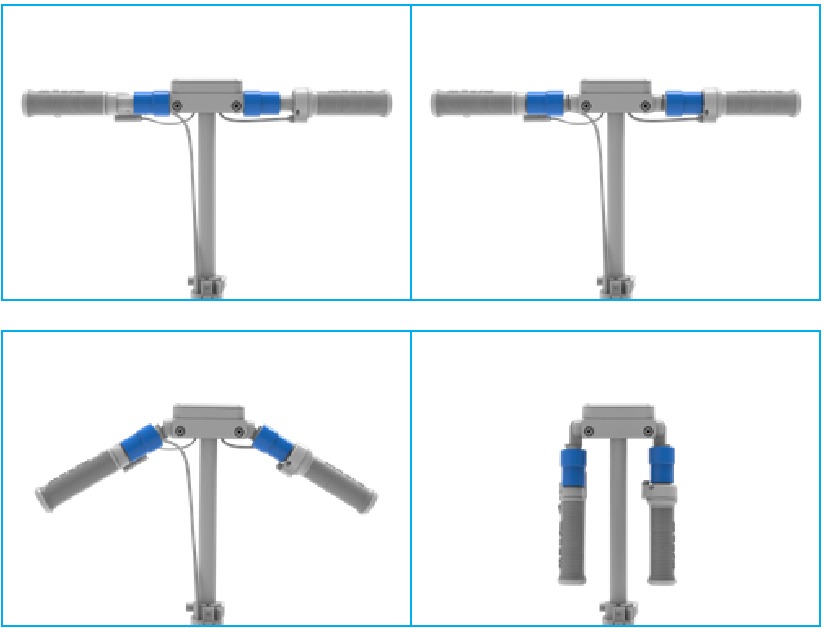

Empuñaduras plegables

Puede plegar las empuñaduras de los patinetes para guardarlo de forma compacta. Para ello, basta con extraer las empuñaduras horizontalmente y plegarlas hacia abajo. Para desplegarlas, basta con empujarlas ligeramente hacia arriba y encajarán automáticamente en su posición.

Encender y apagar la luz

• Para encender/apagar la luz, pulse brevemente el light button (segundo botón desde el lado derecho de la pantalla).

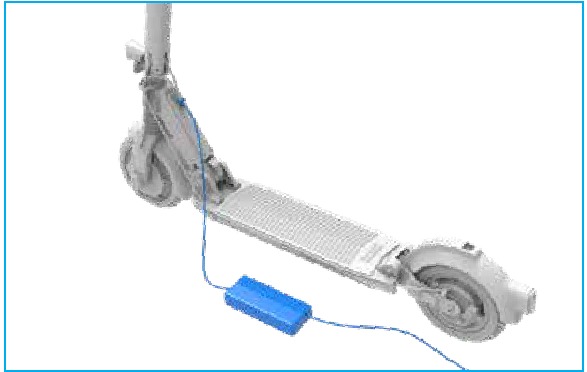

Carga de la batería

A continuación, se describe el proceso de carga:

• Conecte el patinete eléctrico al cargador.

• Conecte el cargador a una toma de corriente. Puede ver que el cargador y el patinete están conectados correctamente cuando la pantalla LED de la unidad de alimentación cambia a rojo (esto puede tardar unos segundos).
• Cuando el patinete esté completamente cargado, la pantalla LED del cargador cambiará a verde.

Las baterías instaladas son baterías recargables de iones de litio. Nunca cargue baterías que no estén diseñadas para ser recargadas.

Frenos

Siempre que sea posible, utilice varios frenos al mismo tiempo durante la frenada. Cambie los frenos durante los descensos largos para evitar el sobrecalentamiento.

Las superficies de carretera húmedas o mojadas provocan una mayor distancia de frenado. Tenga cuidado y reduzca la velocidad en superficies de carretera resbaladizas o irregulares.

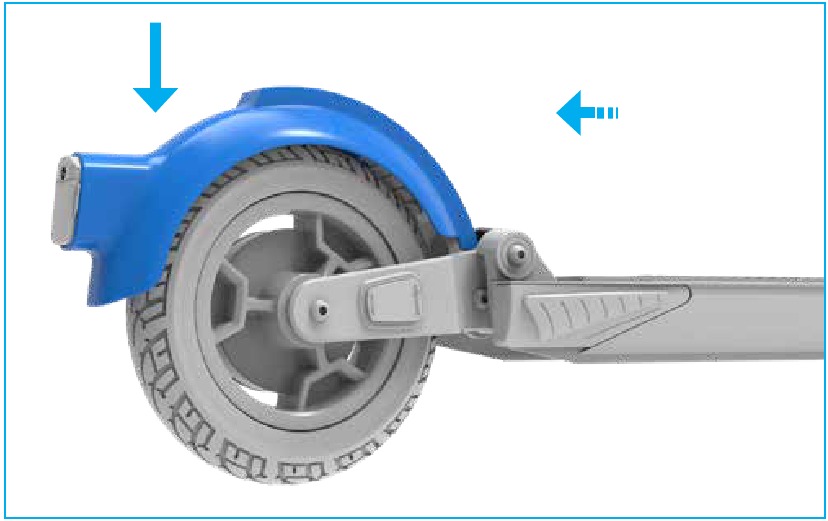

Funcionamiento del freno de pie

Durante la frenada, desplace el cuerpo de forma que el centro de gravedad apunte hacia la rueda trasera para conseguir el mejor rendimiento de frenado. Desplazar el peso hacia atrás/abajo reduce considerablemente la distancia de frenado. El accionamiento del freno de pie activa automáticamente el freno motor.

Funcionamiento del freno regenerativo

Para activar el freno regenerativo (freno motor), gire el puño del acelerador desde la posición cero en la dirección de la marcha. Notará inmediatamente cómo se siente el freno eléctrico.

Conducción con la unidad

Conduzca despacio para acostumbrarse a la nueva sensación de conducción, especialmente cuando conduzca por primera vez. Tenga siempre en cuenta que viajar a velocidades más altas en el patinete eléctrico también provocará una mayor distancia de frenado.

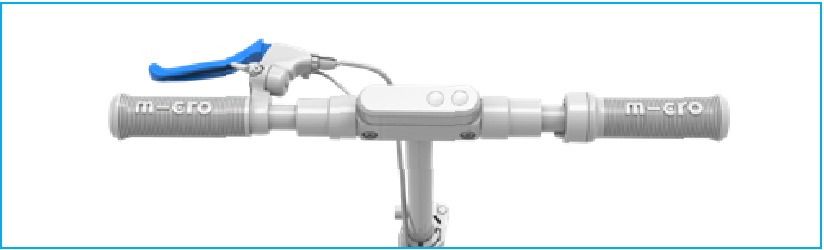

Funcionamiento del freno de mano

Para activar el freno de mano (freno de tambor en la rueda trasera), tire de la palanca de la mano izquierda.
El accionamiento del freno de mano activa automáticamente el freno motor.

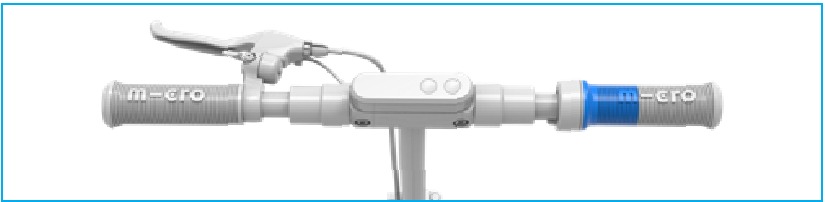

Aceleración del puño del acelerador

El patinete eléctrico tiene un puño del acelerador (lado derecho) para regular la velocidad. Para arrancar, empuje con el pie desde el suelo y, a continuación, gire el puño del acelerador hacia el cuerpo para acelerar el patinete.

Control de crucero

El patinete eléctrico tiene control de crucero. El control de crucero está desactivado por defecto. Para activar el control de crucero, pulse el light button durante tres segundos.
Ahora la función de control de crucero está activa. El patinete mantendrá su velocidad automáticamente si mantiene girado el acelerador del puño durante un cierto tiempo, durante cinco segundos. Para desactivar el control de crucero, basta con pulsar cualquier freno en cualquier momento.
Para desactivar la función de control de crucero, pulse de nuevo el light button durante tres segundos.

Programas de conducción

Su patinete eléctrico tiene varios programas de conducción preestablecidos. Por ejemplo, el modo Eco le da la opción de recorrer largas distancias cómodamente, mientras que el modo Sport le permite subir montañas rápidamente.

* De acuerdo con la normativa específica de cada país, la velocidad máxima puede estar limitada a 20 km/h.

NOTA
El patinete eléctrico no está homologado para uso general en vías públicas. Tenga en cuenta que cada país tiene normativas y restricciones específicas para los vehículos eléctricos en el tráfico rodado (especialmente en términos de velocidad máxima, rendimiento y carreteras autorizadas). Infórmese sobre las directrices aplicables a su país de forma personal y detallada.

Ajuste de los programas de conducción

Puede cambiar entre los programas de conducción haciendo clic en el on/off & mode selection button.

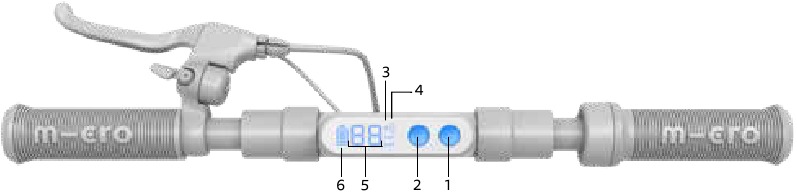

Interfaz y funciones de la pantalla

La siguiente ilustración muestra las diferentes posiciones en la pantalla.

• El número (1-4) en la parte superior de la pantalla muestra el modo de conducción seleccionado.
• Los números grandes de la izquierda muestran la velocidad actual.
• El icono de la batería de la izquierda muestra el estado de carga actual de la batería.

1. Botón ON/OFF & Mode selection:
   • ON/OFF: pulse 3 segundos
   • Modo (1-4): pulse brevemente
2. Light button:
   • Luz ON/OFF: pulse brevemente
   • Control de crucero: pulse 3 segundos
3. Signo de Bluetooth
4. Modo (1-4)
5. Velocidad
6. Nivel de batería

MANTENIMIENTO

Para garantizar una larga vida útil de su patinete eléctrico, es necesario llevarlo a una revisión una vez al año o cada 500 kilómetros (lo que ocurra primero) a un distribuidor autorizado o a un centro de servicio autorizado. Facilite al centro de servicio el historial de revisiones y asegúrese de que la revisión se ha introducido correctamente.

NOTA
Después de utilizar el patinete eléctrico durante las primeras 5 horas, compruebe si todos los tornillos están apretados y, si es necesario, apriete cualquier tornillo suelto.

Mantenimiento de la batería
Siga las instrucciones de cuidado para garantizar una larga vida útil de su batería:

• Guarde las baterías a una temperatura entre 5° y 35° Celsius.
• Cargue completamente la batería inmediatamente después de la compra.
• Cargue completamente la batería cada tres meses si el patinete no está en uso.
• La batería debe recargarse en un plazo de tres días después de que se haya agotado por completo.

NOTA
Los daños derivados del incumplimiento de las instrucciones de cuidado anteriores no están cubiertos por las reclamaciones de garantía.

DATOS TÉCNICOS

	Micro Explorer
Número de artículo	EM0036, EM0037, EM0038, EM0039, EM0051
Tamaño de la rueda (delantera/trasera)	200 / 200 mm
Peso	13 kg
Puño del acelerador
Freno de rueda delantera y trasera
Luz trasera inteligente
Luz delantera inteligente
Rendimiento (potencia máx.)	250 / 300 / 400 / 500 vatios
Material de la rueda	Goma
Altura del manillar	1070 mm
Longitud total	980 mm
Batería	36 V / 7,8 Ah / 280 Wh
Celdas	LG
Alcance	25 km *
Velocidad	6 / 20 / 25 km/h
Tiempo de carga	3,5 h
Estado de carga	indicación en la pantalla

(*) autonomía basada en condiciones normales (superficie plana, temperatura de 20° Celsius, peso del conductor de 75 kg)

INSTRUCCIONES DE SEGURIDAD

para el uso del patinete eléctrico

• No utilice el patinete eléctrico si no está totalmente familiarizado con su funcionamiento y funciones.
• El patinete no debe ser utilizado por personas con capacidad física, sensorial o mental limitada, o falta de experiencia y conocimientos.
• Los niños no deben usar, limpiar ni mantener el patinete eléctrico.
• La asistencia electrónica adicional al freno (freno motor) puede conducir a una distancia de frenado más corta. Tenga en cuenta que el freno motor no es compatible si...
  • la batería está descargada y usted está conduciendo solo con la fuerza del cuerpo.
  • la batería está cargada al 100 % y, por lo tanto, no se puede regenerar energía.
• Evite conducir al anochecer o en condiciones de poca luz.
• Para una visibilidad y seguridad óptimas, conduzca siempre con las luces encendidas.
• Lleve siempre el equipo de protección adecuado.

• Asegúrese de llevar un casco de bicicleta homologado y ajustado, incluso si no existe un requisito legal.
• Lleve siempre zapatos.
• Evite los descensos pronunciados, ya que pueden provocar caídas.
• Preste siempre atención a los demás usuarios de la vía. La mala conducta de otros puede provocar accidentes y lesiones.
• Conduzca siempre con suavidad y preste especial atención al estado de la carretera. Las condiciones impredecibles de la carretera, como el deslizamiento o el follaje, pueden aumentar el riesgo de derrape.
• No salte con el patinete y asegúrese siempre de evitar baches, bordillos y otros obstáculos.
• No toque el freno después de una frenada prolongada; puede estar caliente.
• Si el patinete eléctrico está expuesto a la humedad debido al clima húmedo o a la limpieza, la humedad puede afectar a la capacidad de respuesta del sistema de frenado. Conduzca el patinete en un lugar seguro para secar los frenos después de la limpieza.
• Nunca guarde el patinete eléctrico en zonas habitables o cerca de objetos inflamables.

para accesorios y modificaciones

• No modifique el patinete eléctrico ni instale accesorios incorrectos, ya que esto pondrá en riesgo su seguridad.
• El uso de accesorios no autorizados puede provocar lesiones graves o daños en el patinete eléctrico.
• Está prohibido "personalizar" o "tunear" el patinete eléctrico.
• No cuelgue artículos como bolsas en el manillar, ya que esto tendrá un efecto adverso en las características de manejo.

para el uso de la batería

• Asegúrese de cargar la batería únicamente con el cargador adjunto y solo a temperaturas entre 5 °C y 35 °C.
• Siga las instrucciones de seguridad de la batería.
• Nunca cargue la batería sin supervisión.
• Cuando cargue la batería, asegúrese de que la conexión del enchufe sea correcta, que haya una ventilación adecuada y un ambiente seco.
• Nunca ponga el cargador, la red eléctrica y los cables de conexión en contacto con el agua, ya que esto puede provocar una descarga eléctrica. No toque la batería ni el cargador con las manos mojadas.
• Compruebe el enchufe de conexión y el cargador a intervalos regulares. Si hay algún daño, haga que los reemplacen.
• Guarde siempre la batería a temperaturas entre 5 °C y 35 °C.
• Mantenga la batería fuera del alcance de los niños y los animales en todo momento.
• Cualquier reparación y mantenimiento de la batería o el cargador debe ser realizado por un especialista.

para la configuración, el mantenimiento y la reparación

• Apretar incorrectamente los tornillos puede provocar fatiga del material. Los tornillos se ablandan cuando se someten a un estrés excesivo y pueden romperse. Esto aumenta el riesgo de accidentes y lesiones. Utilice siempre una llave dinamométrica para apretar los tornillos.
• Consulte siempre a un especialista para las reparaciones del sistema de transmisión.
