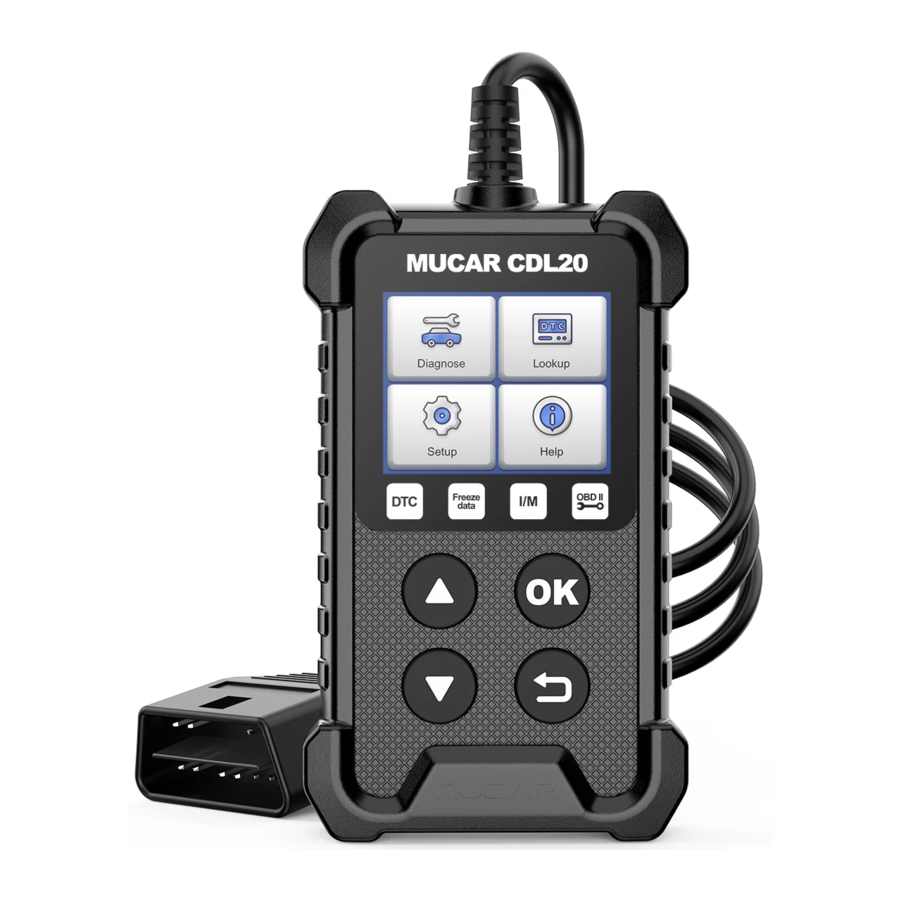

Manual de MUCAR CDL20

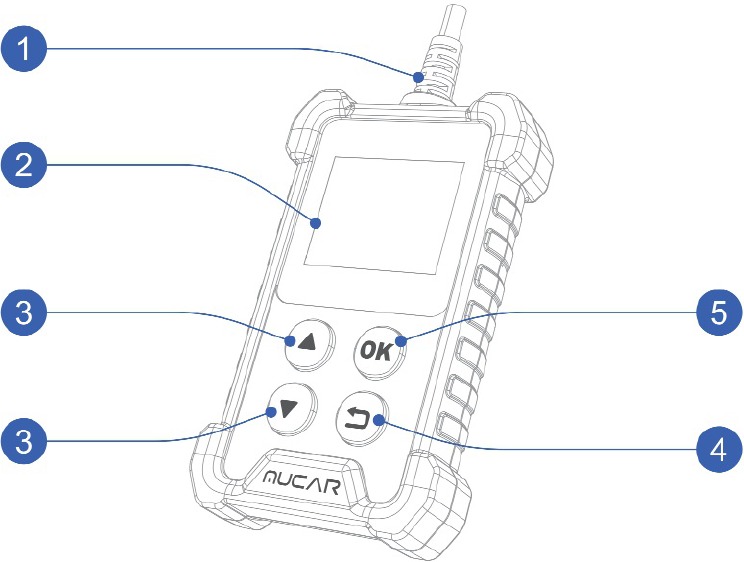

Descripciones del producto
- Cable de diagnóstico: Diagnóstico TXGA OBDII estándar
- Pantalla LCD: Pantalla de 1,77 pulgadas (128*160)
- Teclas arriba y abajo: se utilizan para seleccionar funciones interactivas
- Tecla de retorno: Volver a la función superior
- Retorno Aceptar: Botón de confirmar
Especificaciones técnicas
Pantalla: Pantalla de 1,7 pulgadas
Entorno de trabajo: 0~50℃ (32~122℉)
Entorno de almacenamiento: -20~60℃ (-4~140℉)
Fuente de alimentación: Alimentación del vehículo de 9-18 V
Protocolos admitidos: Protocolo ISO9141, KWP2000 (ISO 14230), J1850PWM, J1850VPM y CAN OBD II
Cómo usar
Ubicación del conector de enlace de datos (DLC)
El DLC (conector de enlace de datos o conector de enlace de diagnóstico) suele ser un conector de 16 pines donde los lectores de códigos de diagnóstico se conectan con la computadora integrada del vehículo. El DLC generalmente se encuentra a 30 cm del centro del panel de instrumentos (tablero), debajo o alrededor del lado del conductor para la mayoría de los vehículos. Si el conector de enlace de datos no se encuentra debajo del tablero, debería haber una etiqueta que indique la ubicación. Para algunos vehículos asiáticos y europeos, el DLC se encuentra detrás del cenicero y este debe retirarse para acceder al conector. Si no se puede encontrar el DLC, consulte el manual de servicio del vehículo para conocer la ubicación.
Nota: Encienda el encendido del vehículo, el rango de voltaje del dispositivo debe ser de 9-18 V y el acelerador debe estar en la posición cerrada.
Descripción general de la aplicación
Cuando el lector de códigos se inicia, se abre la pantalla de inicio. Esta pantalla muestra todas las aplicaciones cargadas en la unidad. Las siguientes aplicaciones están precargadas en el lector de códigos:
- Diagnosis: lleva a las pantallas OBDII para las 9 pruebas genéricas del sistema OBD.
- Lookup: lleva a las pantallas para la búsqueda de códigos de problemas de diagnóstico.
- Help: Encontrará la función OBD del dispositivo y las instrucciones del sistema
- Set up: Puede configurar el idioma del sistema de esta máquina y puede configurar la unidad de visualización para que se ajuste a sus preferencias al usar el lector de códigos.
- Seleccione "Diagnosis" (Diagnóstico), haga clic en "OK" (Aceptar) para ingresar al diagnóstico del sistema, haga clic en "OK" (Aceptar) e ingrese a la lista de funciones de diagnóstico.
- Seleccione "READ CODE" (LEER CÓDIGO) y haga clic en "OK" (Aceptar) para seleccionar el tipo de vehículo para ver los datos de diagnóstico DTC.
- Seleccione "ERASE CODES" (BORRAR CÓDIGOS) para borrar el código de falla.
- Seleccione "I/M READINESS" (PREPARACIÓN I/M) y haga clic en "OK" (Aceptar) para ver el flujo de datos I/M.
- Seleccione "DATA STREAM" (FLUJO DE DATOS) Ver todos los flujos de datos, luego haga clic en "OK" (Aceptar) y finalmente puede ver el flujo de datos gráficos.
- Seleccione "FREEZE FRAME" (CUADRO CONGELADO) y haga clic en "OK" (Aceptar) para ver el flujo de datos del cuadro congelado.
- Seleccione "O2 SENSOR TEST" (PRUEBA DEL SENSOR O2) y haga clic en "OK" (Aceptar) para ver el flujo de datos del sensor O2.
- Seleccione "ON-BOARD MONITORING" (MONITOREO A BORDO) y haga clic en "OK" (Aceptar) para ver los flujos de datos del monitor a bordo.
- Seleccione "EVAP SYSTEM" (SISTEMA EVAP) y haga clic en "OK" (Aceptar) para ver los flujos de datos EVAP.
- Seleccione "DTC LOOKUP" (BÚSQUEDA DE DTC) y haga clic en "OK" (Aceptar) para consultar el análisis del código de falla.
- Seleccione "Help" (Ayuda) y haga clic en "OK" (Aceptar). Encontrará la función OBD del dispositivo y las instrucciones del sistema.
- Seleccione "Set up" (Configurar) y haga clic en "OK" (Aceptar) para configurar el idioma nativo, la unidad de medida, el modo de registro y el sonido.
Servicio al Cliente
Correo electrónico de atención al cliente: support@mythinkcar.com
Sitio web oficial: https://www.mythinkcar.com
El tutorial de productos, los videos, las preguntas frecuentes y la lista de cobertura están disponibles en el sitio web oficial de MUCAR.
