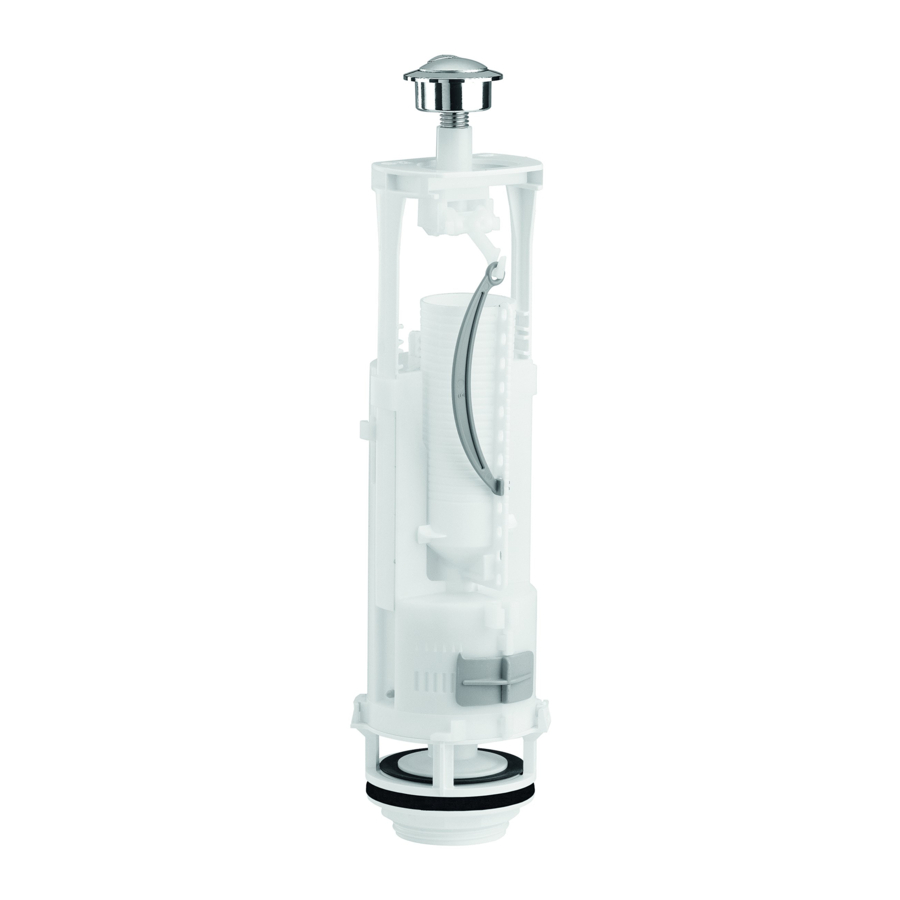

Manual de Siamp OPTIMA 49

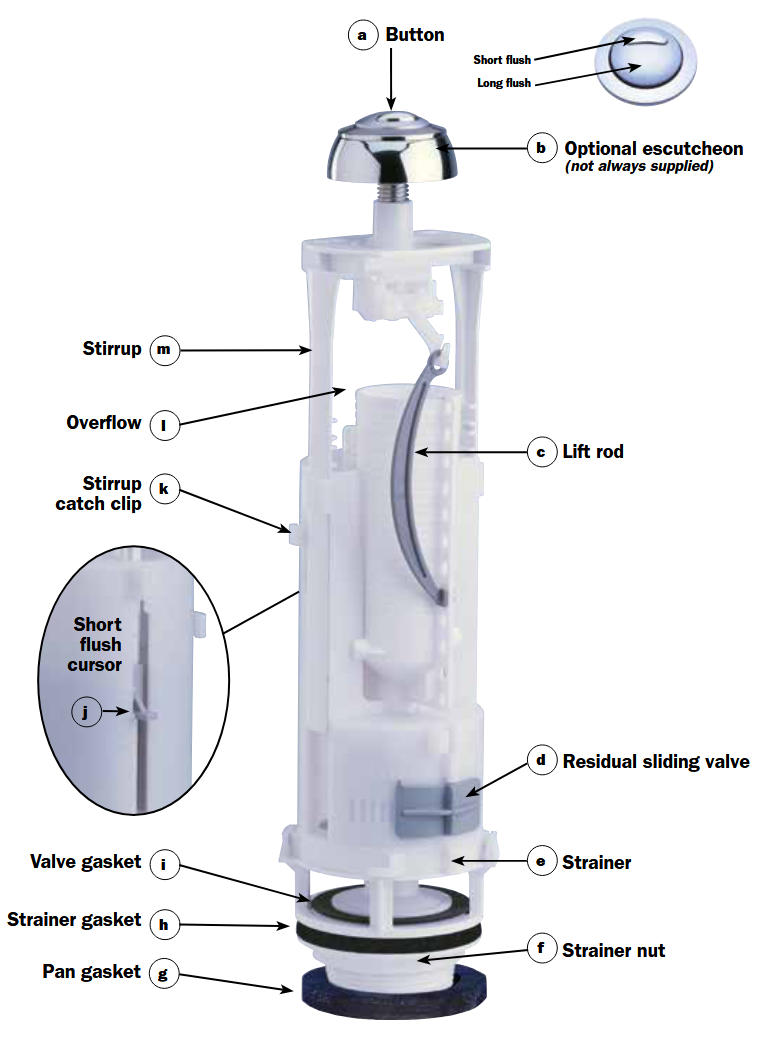

DESCRIPCIÓN GENERAL

PREPARACIÓN DEL MECANISMO

Medir la cisterna

• H (desde la parte superior de la tapa hasta la base interior de la cisterna)
• D (diámetro del orificio en la tapa)

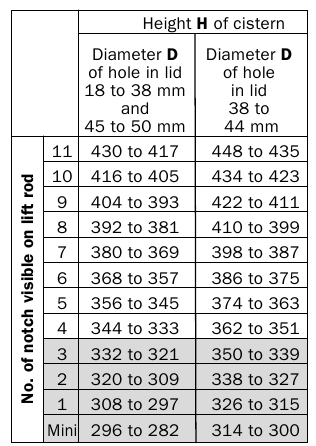

Comprobar la posición del estribo
Si el estribo (m) está correctamente colocado según la tabla siguiente, continúe con el paso . De lo contrario, realice todos los pasos siguientes:

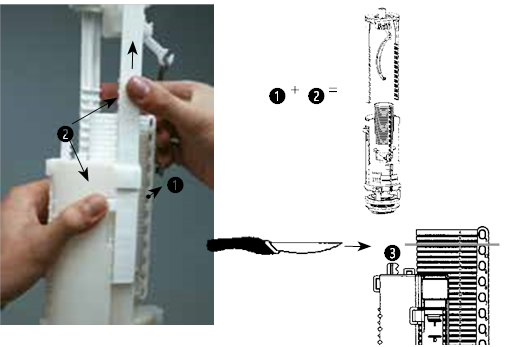

1. Desenganche la varilla de elevación (c)
2. Retire el estribo (m) presionando las dos pestañas de enganche (k)
3. Corte el rebosadero (l) si es necesario según la tabla

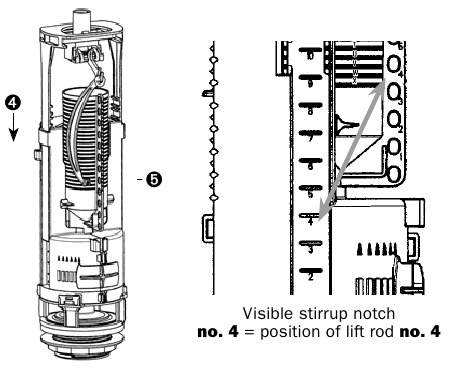

4. Vuelva a colocar el estribo en su asiento y deslícelo hasta la posición requerida (número de muesca de ajuste deseado visible)
5. Vuelva a enganchar la varilla de elevación (c) en el orificio del rebosadero (l) que tenga el mismo número que el de la muesca de ajuste
6. Desenrosque la tuerca del filtro (f)

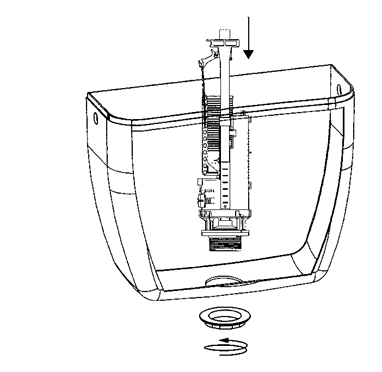

INSTALACIÓN

Coloque el mecanismo en la cisterna y fíjelo en su sitio con la tuerca (f). Atornille manualmente la tuerca de la válvula de descarga (f) hasta que esté en contacto con la cerámica. Si es necesario, dé un cuarto de vuelta adicional (máximo) con la llave adecuada. NB: Un apriete excesivo puede dañar el mecanismo y no estaría cubierto por la garantía.

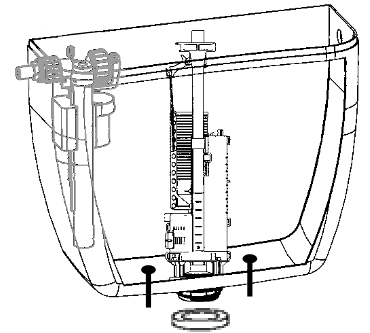

MONTAJE DE LA TAZA Y LA CISTERNA

1. Fije los tornillos en la parte inferior de la cisterna (véase el orden de las piezas a continuación)

2. Coloque la junta de espuma de látex en la tuerca (f)

3. Coloque la cisterna en la taza y fíjela con las tuercas de mariposa

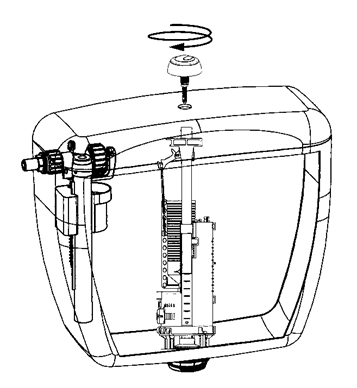

INSTALACIÓN DEL PULSADOR

1. Una vez completada la configuración, coloque la tapa en la cisterna
2. Si el orificio de la tapa (D) es > 38 mm y < 45 mm, retire el escudo (b)
3. Coloque el pulsador en la tapa y atornille hasta que quede bien sujeto.

AJUSTE DEL NIVEL DEL AGUA

Después de haber conectado el grifo de bola al suministro de agua, abra el grifo y ajuste el nivel de la descarga larga utilizando el grifo de bola (véase al dorso).
Nota: El nivel máximo de agua debe ser 20 mm inferior al tubo de rebosadero (l).

Para ajustar el nivel de agua de la descarga corta, deslice el cursor a lo largo de (j). Sumerja el cursor 40 mm.
Nota: Cuanto más cerca esté el cursor de 18, más agua se descargará.

En algunos casos (raros), el nivel residual de agua (cantidad de agua que queda después de la descarga larga) debe aumentarse para garantizar una limpieza más eficaz. Para ello, mueva la válvula deslizante (d) hacia la izquierda (cuanto más abierta esté, más aumenta el agua residual). Nota: Aumentar el agua residual reduce el volumen de agua descargada. Si es necesario, reajuste el nivel máximo de agua utilizando el grifo de bola.

MANTENIMIENTO

Cambio de la junta de la válvula

1. Después de haber abierto la cisterna, gire el mecanismo 90° para separarlo de su filtro
2. Cambie la junta de la válvula
3. Vuelva a colocar el mecanismo, bloqueándolo en el filtro
4. Vuelva a cerrar la cisterna.

INSTALACIÓN DE LA VÁLVULA DE FLOTADOR

ROBECO 06 y STANDARD 15EL

1. Coloque la válvula
2. Sujete con la tuerca
3. Conecte al suministro de agua
4. Ajuste el nivel de agua con el tornillo de ajuste (15 EL) o doblando la varilla (06)

Atornille manualmente la contratuerca hasta que esté en contacto con la cerámica. Si es necesario, dé un cuarto de vuelta adicional (máximo).
N.B.: Un apriete excesivo puede dañar el mecanismo y no estaría cubierto por la garantía.
Asegúrese de la estanqueidad de la conexión a la cisterna con la junta del filtro.

COMPACT 95L

1. Coloque la válvula
2. Sujete con la tuerca
3. Conecte al suministro de agua
4. Ajuste el nivel de agua con el tornillo de ajuste

1. No apriete demasiado en ningún caso.
2. No utilice pasta selladora ni compuesto alguno en ningún caso.
3. No utilice conectores que manipulen la parte interna de la válvula de entrada.

SIAMP no se responsabilizará en caso de que no se respeten estas advertencias.

COMPACT 99B y HANDY 93B

MANTENIMIENTO (95L y 99B)
