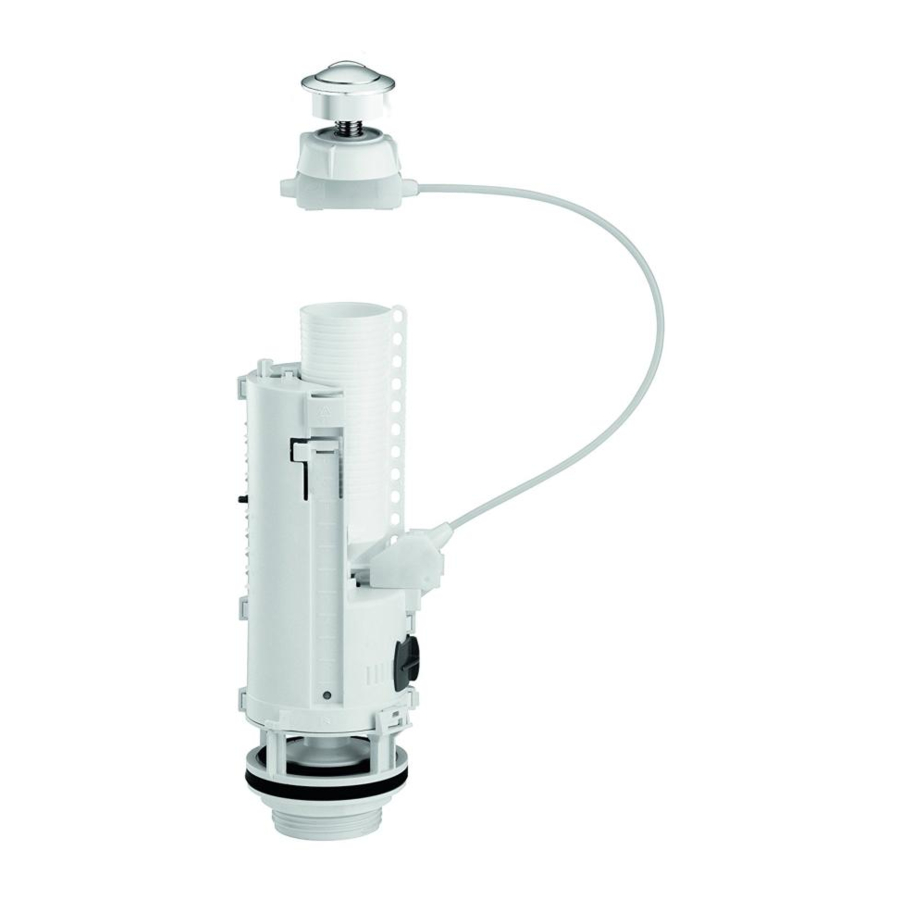

Manual de Siamp OPTIMA 50

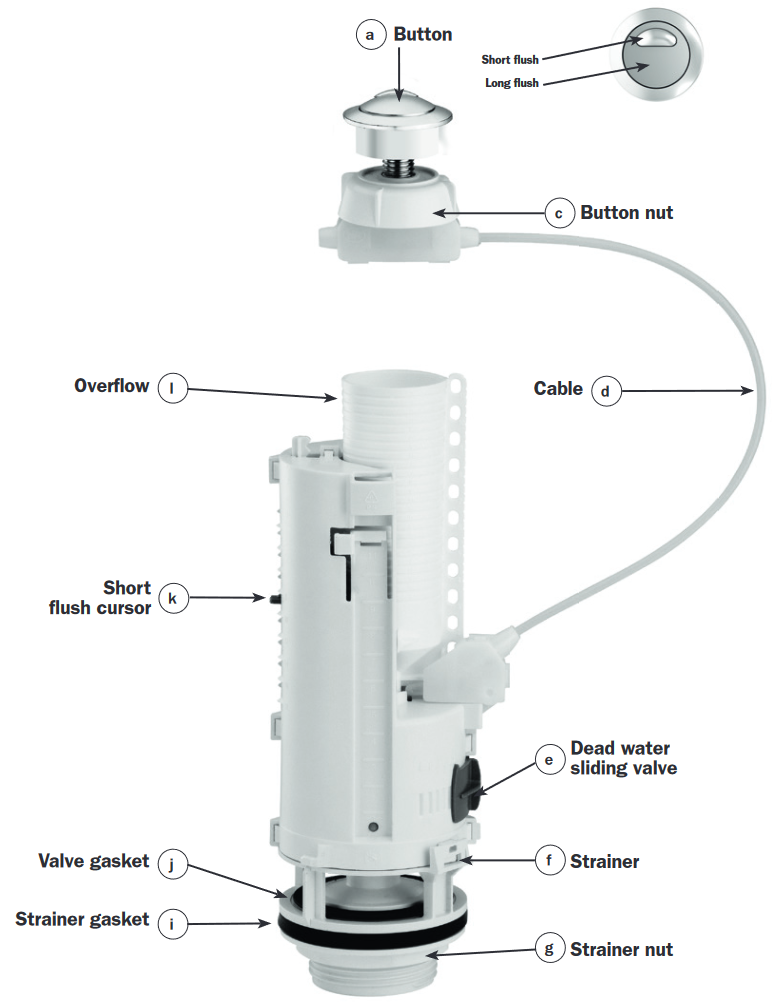

VISIÓN GENERAL
PREPARACIÓN DEL MECANISMO
Mida el depósito
- H (desde la parte superior de la tapa hasta la base interior del depósito)
- D (diámetro del orificio en la tapa)

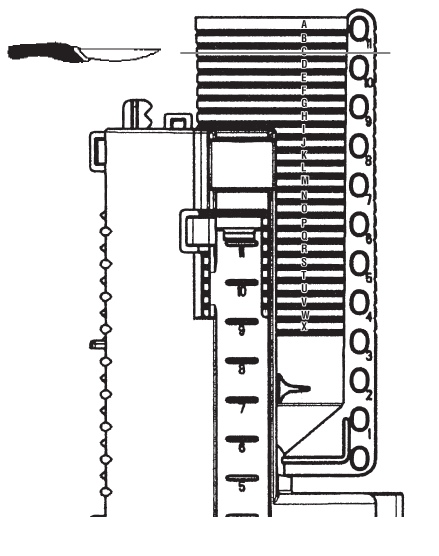

- En la siguiente tabla, elija el nivel correcto para el acortamiento del rebosadero
- Desenrosque la tuerca del filtro (g)
| Altura H del depósito | Acortamiento del tubo de rebosadero | |
| Diámetro D del orificio en la tapa de 18 a 38 mm y de 45 a 50 mm | Diámetro D del orificio en la tapa de 38 a 44 mm | Corte entre |
| > 332 mm | > 350 mm | Sin corte |
| 327 a 332 | 345 a 350 | A y B |
| 322 a 326 | 340 a 344 | B y C |
| 317 a 321 | 335 a 339 | C y D |
| 312 a 316 | 330 a 334 | D y E |
| 307 a 311 | 325 a 329 | E y F |
| 302 a 306 | 320 a 324 | F y G |
| 297 a 301 | 315 a 319 | G y H |
| 292 a 296 | 310 a 314 | H e I |
| 287 a 291 | 305 a 309 | I y J |
| 282 a 286 | 300 a 304 | J y K |
| 277 a 281 | 295 a 299 | K y L |
| 272 a 276 | 290 a 294 | L y M |
INSTALACIÓN

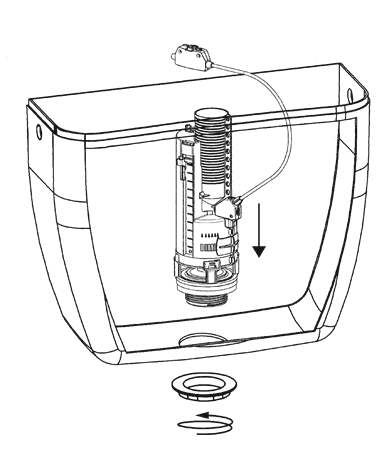

Coloque el mecanismo en el depósito y fíjelo en su sitio con la tuerca (g).
Atornille manualmente la tuerca de la válvula de descarga (f) hasta que esté en contacto con la cerámica. Si es necesario, dé un cuarto de vuelta adicional (máximo) con la llave adecuada.
NB: Un apriete excesivo puede dañar el mecanismo y no estaría cubierto por la garantía.
No utilice ninguna pasta de sellado
MONTAJE DE LA TAZA Y EL DEPÓSITO

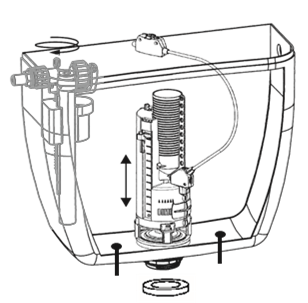

- Œ Fije los tornillos - no incluidos - en la parte inferior del depósito (vea el orden de las piezas a continuación)
![MONTAJE DE LA TAZA Y EL DEPÓSITO]( "Siamp - OPTIMA 50 - ASSEMBLING BOWL AND CISTERN")
- Coloque la junta de espuma de látex - no incluida - en la tuerca (g)
- Ž Coloque el depósito en la taza y fíjelo con las tuercas de mariposa
![]()
AJUSTE DEL NIVEL DEL AGUA

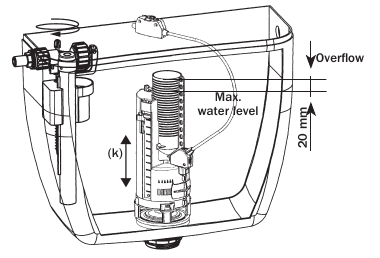

Después de haber conectado la válvula de flotador al suministro de agua, abra el grifo y ajuste el nivel de la descarga larga utilizando la válvula de flotador (véase al dorso).
Nota: El nivel máximo de agua debe ser 20 mm inferior al tubo de rebosadero (l).
Para ajustar el nivel de agua de la descarga corta, deslice el cursor a lo largo de (k). Sumerja el cursor 40 mm.
Nota: Cuanto más cerca esté el cursor de 18, más agua se descargará.
En algunos (raros) casos, el nivel de agua residual (cantidad de agua que queda después de la descarga larga) debe aumentarse para garantizar una limpieza más eficaz. Para ello, desplace la válvula deslizante (e) hacia la izquierda (cuanto más abierta esté, más aumentará el agua residual).
Nota: El aumento del agua residual reduce el volumen de agua descargada. Si es necesario, reajuste el nivel máximo de agua utilizando la válvula de flotador.
INSTALACIÓN DEL PULSADOR

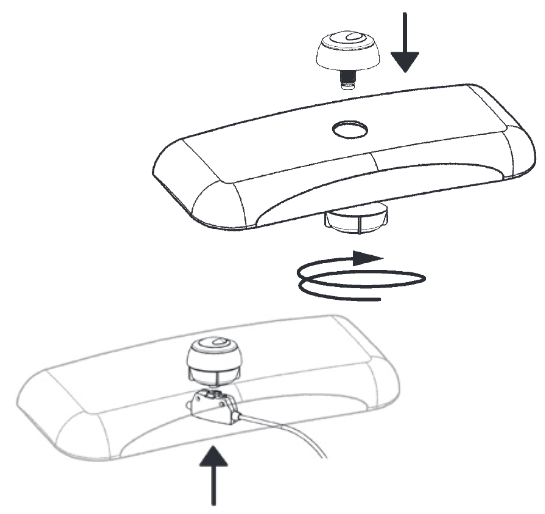

- Una vez completada la configuración, coloque el pulsador (a) en la tapa y atornille la tuerca del pulsador (c)
- Sujete la funda del cable
- Vuelva a colocar la tapa encima del depósito
MANTENIMIENTO
Sustitución de la junta de la válvula
- Después de haber abierto el depósito, gire el mecanismo 90° para separarlo de su filtro
- Cambie la junta de la válvula
- Vuelva a colocar el mecanismo, bloqueándolo en el filtro
- Vuelva a cerrar el depósito.
