Manual del ZTE MC801A

Resumen del producto

Atención
Antes de realizar cualquier mantenimiento en el dispositivo MC801A, debe verificar que el MC801A se encuentre en una red segura.

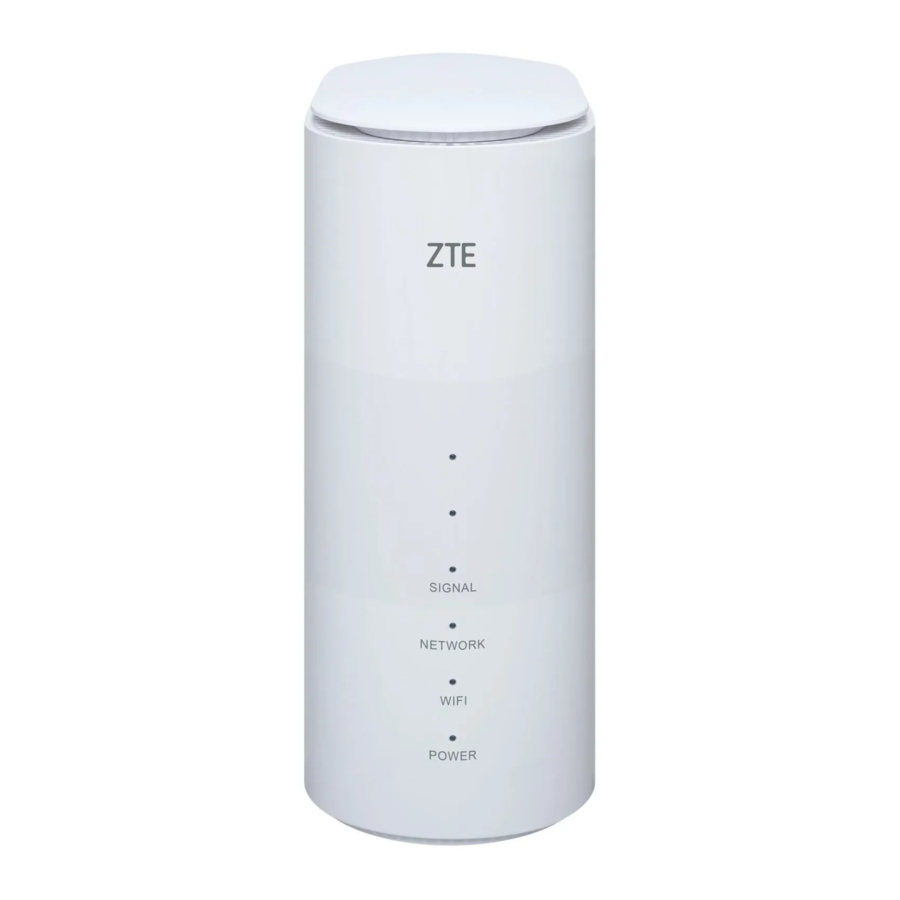

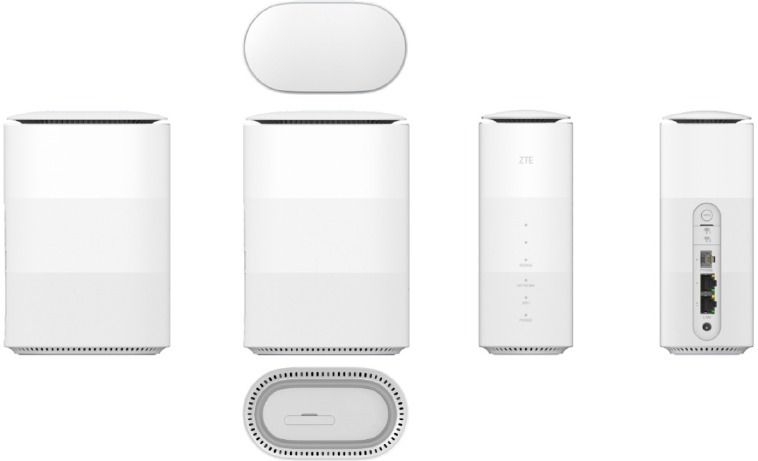

Descripción general del producto

NOTA:
La imagen es solo para referencia. El producto real puede ser diferente.

Configuración estándar

Especificaciones

Prueba de función

Prueba NFF

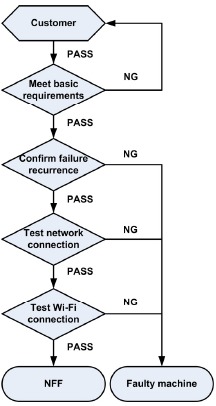

Diagrama de flujo de prueba	Elemento de prueba	Método de prueba y requisitos	Dispositivo de prueba
	Requisitos básicos	Los accesorios están completos. La etiqueta antidesmontaje no está dañada. La etiqueta impermeable no presenta cambios de color. El dispositivo no está dañado físicamente. El dispositivo aún está en garantía.	Ninguno
	Reaparición de fallos	(Opcional) Compruebe si la pantalla está iluminada. (Opcional) Pruebe la pantalla táctil y confirme que funciona. Pruebe los fallos descritos por el cliente y confirme que los fallos no se repiten.	Tarjeta de prueba
	Prueba de conexión de red	Conéctese al MC801A a través de Wi-Fi. Abra la interfaz de usuario web del MC801A y confirme que se puede acceder a las páginas de la interfaz de usuario web.	Tarjeta de prueba Ordenador
	Prueba de conexión Wi-Fi	Utilice un teléfono móvil para conectarse a la red Wi-Fi del MC801A. Compruebe si el teléfono se puede conectar y si se puede acceder a Internet.	Tarjeta de prueba Teléfono móvil
Resumen	Realice los pasos del 1 al 4. Si se produce un fallo en un paso, finalice la prueba. Este terminal está defectuoso. Si no se encuentra ningún fallo hasta que se completa la prueba, se determina NFF.

NOTA:
Para los elementos de prueba que no están incluidos en los pasos del 1 al 4, consulte el manual del usuario del MC801A.

Probar la interfaz de usuario web

1. Conéctese al MC801A de una de las siguientes maneras:
   • „ Conexión a través de cable LAN
     Conecte el puerto LAN1 o el puerto LAN2 del MC801A al ordenador con el cable LAN.
     NOTA:
     Debe configurar la dirección IP como Obtener una dirección IP automáticamente. O bien, debe configurar la dirección IP como 192.168.0.x (x: 2~255) manualmente.
   • „ Conexión a través de Wi-Fi
     1. Active la función Wi-Fi en su ordenador, teléfono móvil o tableta.
     2. Seleccione el nombre del punto de acceso Wi-Fi del MC801A (SSID).
     3. Escriba la contraseña de Wi-Fi para conectarse al MC801A.
        NOTA:
        El SSID y la contraseña de Wi-Fi predeterminados se pueden encontrar en la parte inferior del MC801A.
2. Abra la interfaz de usuario web.
   1. Abra el navegador y visite la dirección 192.168.0.1 en el cliente para abrir la interfaz de usuario web.
   2. Escriba la contraseña de administración para iniciar sesión en la interfaz de usuario web.
      NOTA:
      Compruebe la contraseña de administración predeterminada en la parte inferior del dispositivo.
3. Confirme que cada función está disponible, incluida la conexión a Internet, la configuración, etc.
   NOTA:
   Se necesita una tarjeta nano-SIM válida para acceder a Internet.

Descarga de software

Preparativos

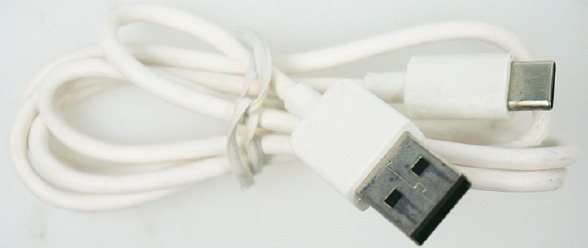

• Cable USB Type-C

• Software de servicio

  Tipo	Nombre/Versión	Descripción
  Controlador	AS_PCDrvSetupV1.0.0B03	Las versiones de software son solo para referencia. Utilice las últimas versiones para la descarga del software.
  Plataforma de descarga	ZTSUFV1.0.1B10
  Complemento	SUF_DL_MC801AV1.00.00
  Software	MC801AV1.0.0B01

Instalar el controlador

1. Descomprima el paquete del controlador AS_PCDrvSetupV1.0.0B03.zip.
2. Busque y haga doble clic en ZTEDrvSetup.exe para iniciar la instalación.

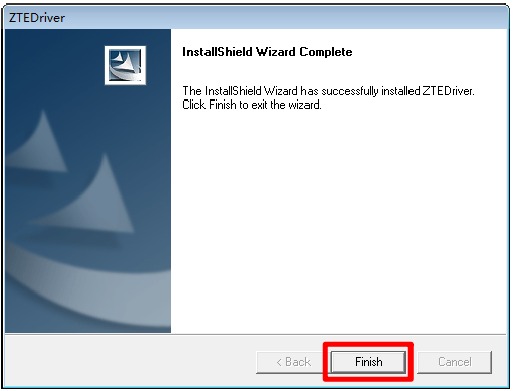

3. Espere hasta que se complete la instalación y haga clic en Finish (Finalizar).


Instalar la plataforma de descarga

1. Descomprima el paquete de la plataforma de descarga y haga doble clic en el icono del programa Setup.exe para iniciar la instalación.
2. Seleccione el idioma de instalación y haga clic en OK (Aceptar).

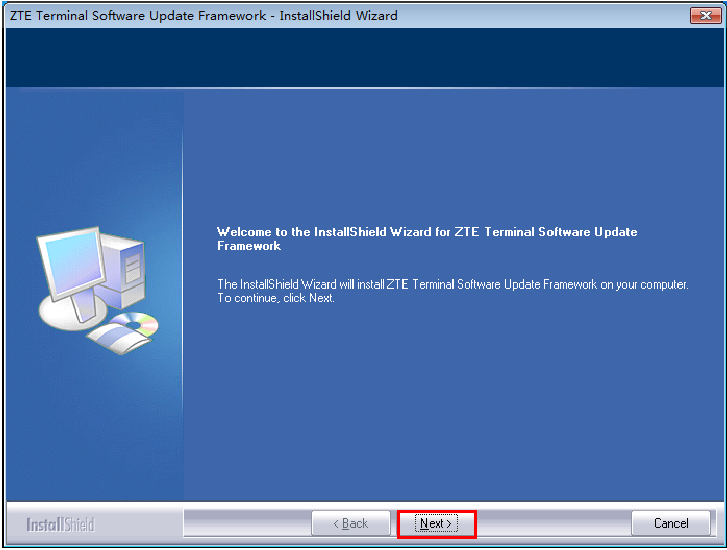

3. Haga clic en Next (Siguiente).

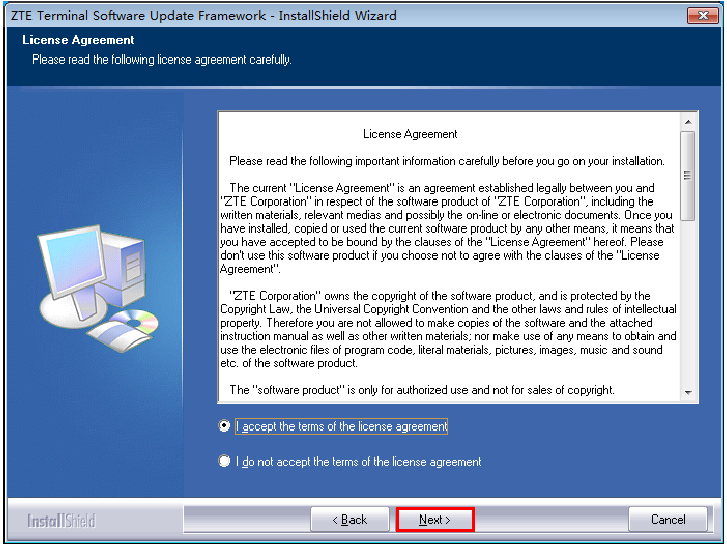

4. Acepte los términos del acuerdo de licencia y haga clic en Next (Siguiente).

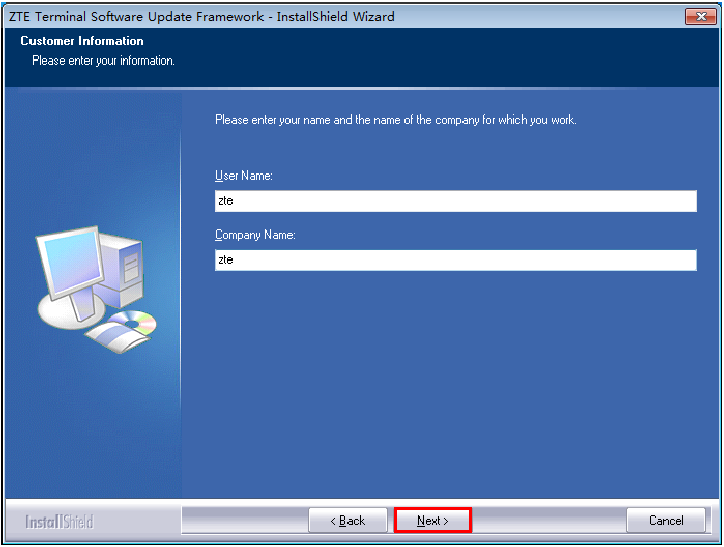

5. Escriba el nombre de usuario y el nombre de la empresa y haga clic en Next (Siguiente).

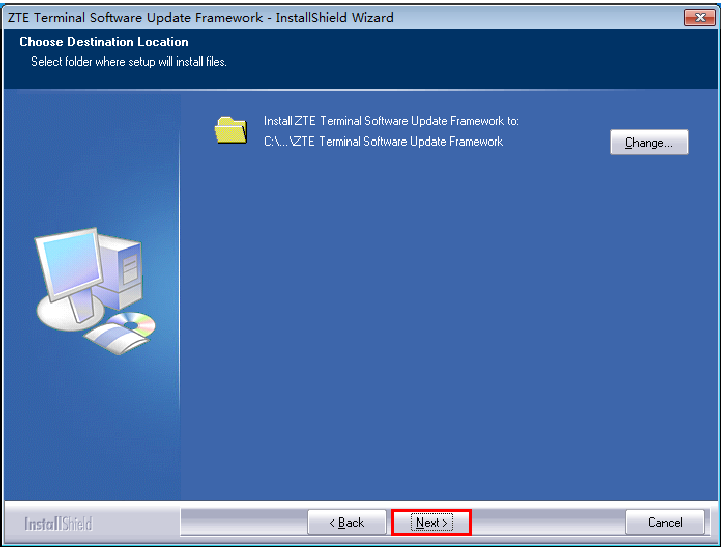

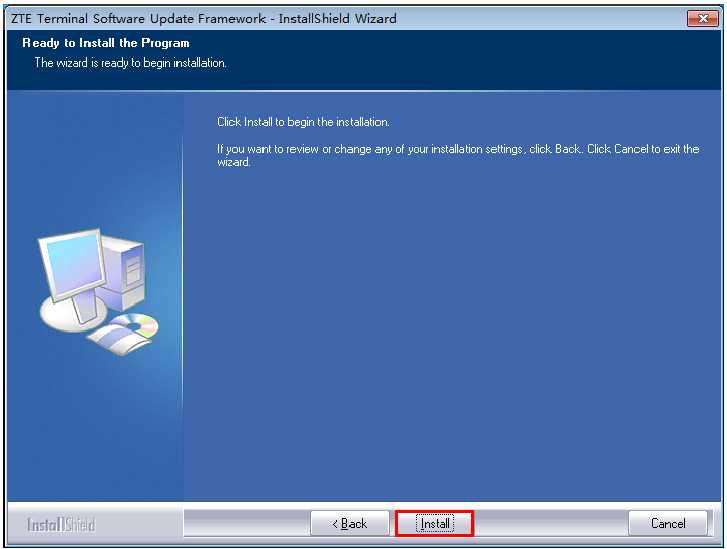

6. Seleccione el directorio de instalación y haga clic en Next (Siguiente).

7. Haga clic en Install (Instalar).

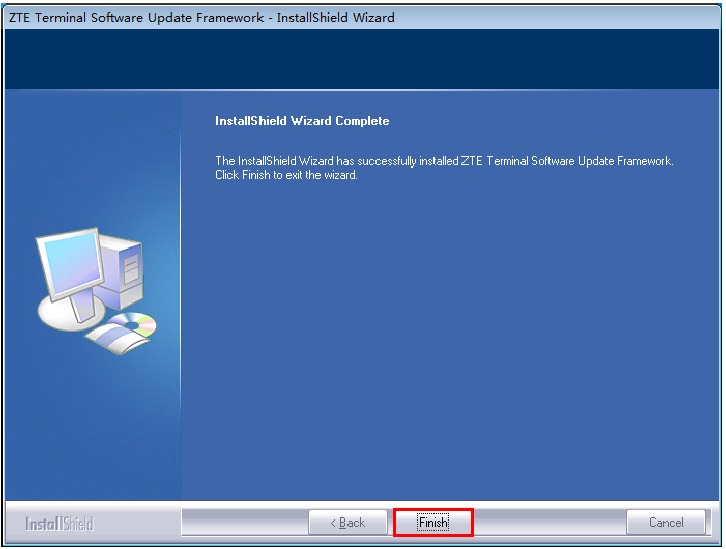

8. Cuando se complete la instalación, haga clic en Finish (Finalizar).


Instalar el complemento

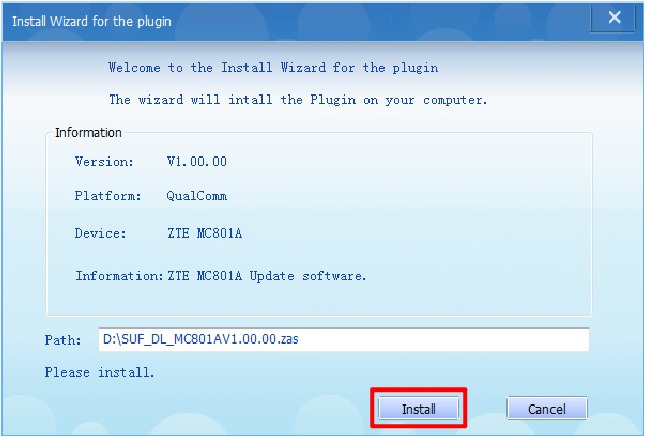

1. Descomprima el paquete del complemento y haga doble clic en SUF_DL_MC801AV1.00.00.zas para iniciar la instalación.

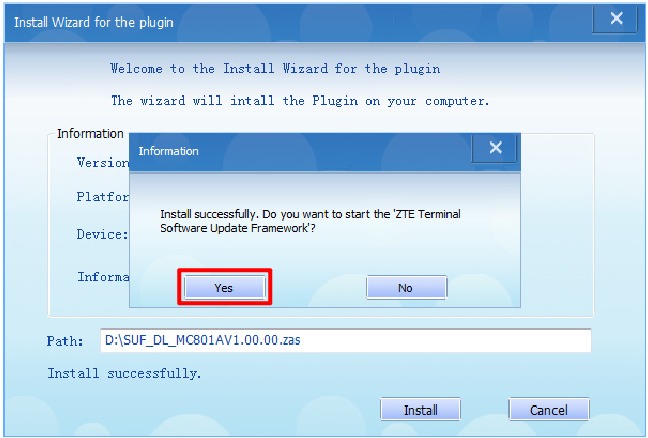

2. Haga clic en Install (Instalar) para importar el complemento a la plataforma de descarga.

3. Cuando se complete la instalación, haga clic en Yes (Sí) para ejecutar la plataforma de descarga.

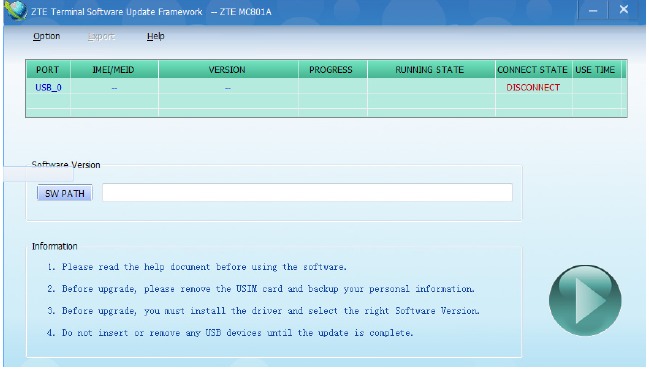

La interfaz principal de la plataforma de descarga es la siguiente.

Descargar software

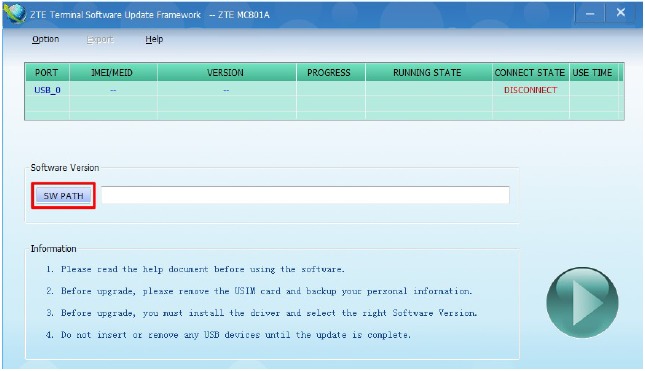

1. Descomprima el paquete de software.

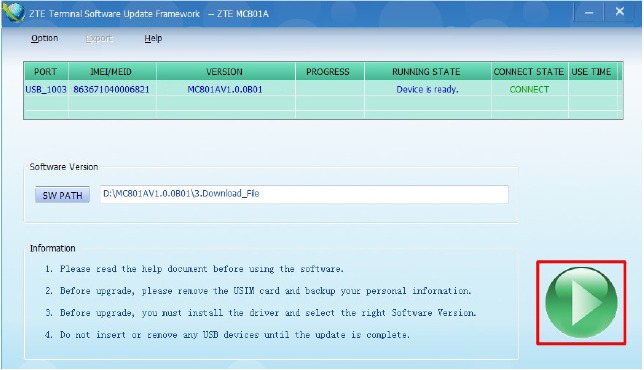

2. Abra la plataforma de descarga y haga clic en SW PATH para seleccionar 3.Download_File (3.Archivo_de_descarga) en el paquete de software como el directorio de software.

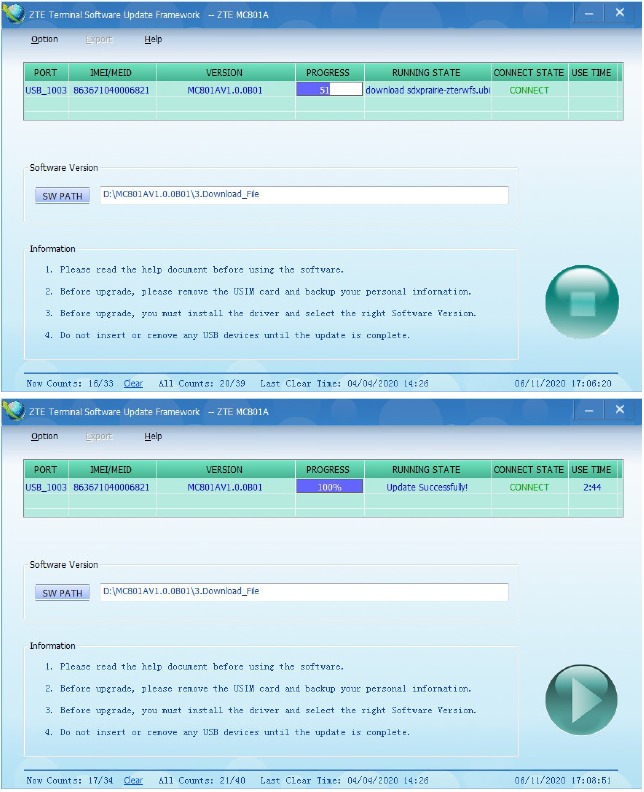

3. Conecte el MC801A a una fuente de alimentación y al ordenador a través de USB. Espere hasta que el dispositivo sea identificado por la plataforma de descarga y haga clic en el botón de inicio para iniciar la descarga.

4. Espere a que finalice la descarga, como se indica en la barra de progreso.

5. Una vez finalizada la descarga, reinicie el MC801A.

Desmontaje

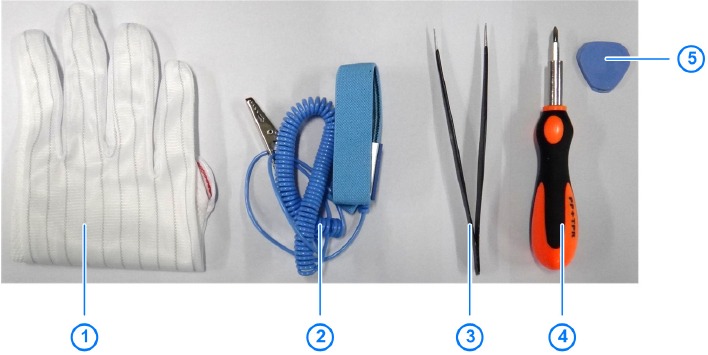

Herramientas de desmontaje

NOTA:
Además de las herramientas de uso común anteriores, debe preparar una varilla de plástico.

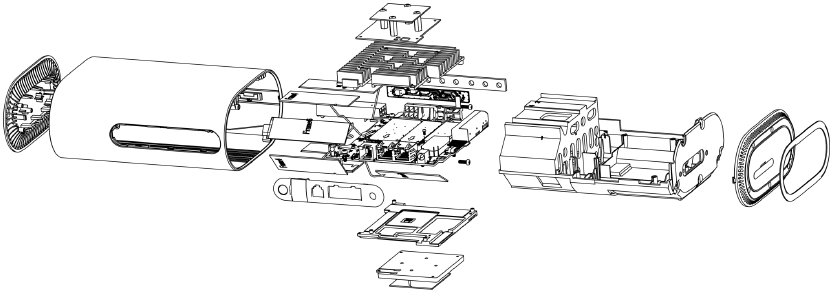

Vista explosionada

Pasos para el desmontaje

El dispositivo para la demostración del desmontaje es solo para referencia. Es posible que no sea completamente idéntico al suyo.

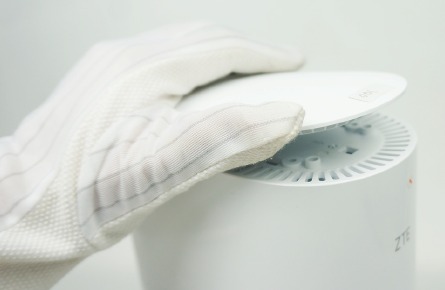

1. Retire la cubierta superior.

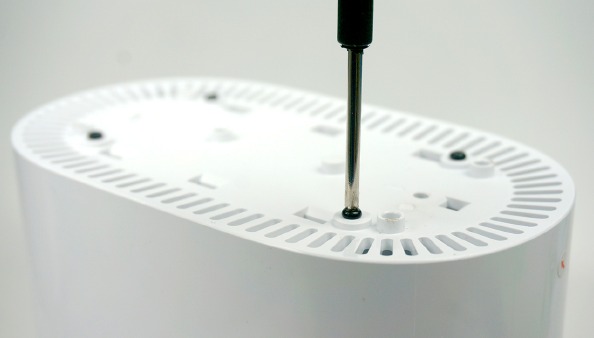

2. Retire los 4 tornillos de la parte superior del conjunto de la cubierta frontal.

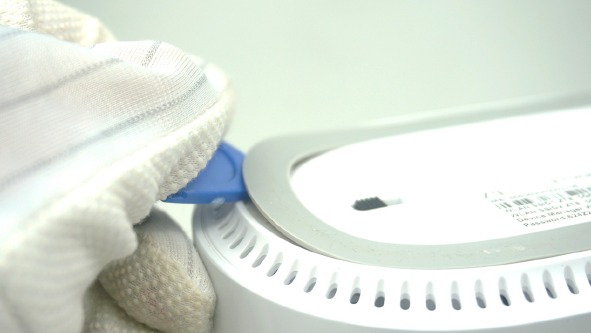

3. Separe la almohadilla del pie de la parte inferior del dispositivo.

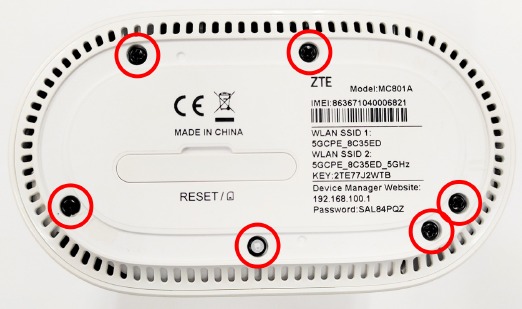

4. Retire los 6 tornillos de la parte inferior de la cubierta inferior.

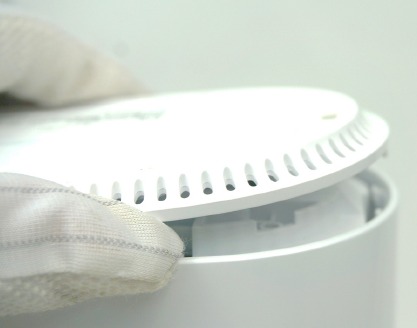

5. Retire la cubierta inferior.

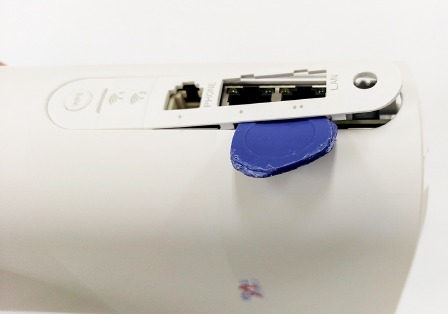

6. Retire la placa decorativa de la interfaz.
   NOTA:
   Utilice una palanca de plástico. El uso de una palanca de metal puede rayar la placa de la interfaz.

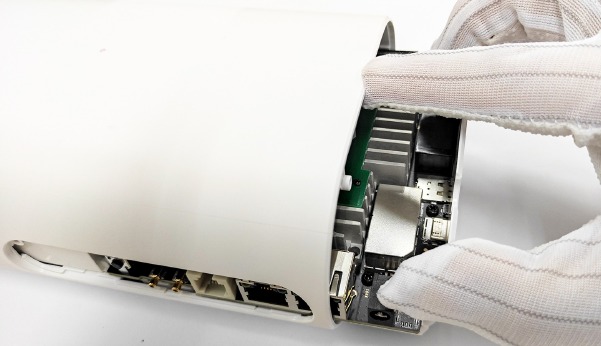

7. Extraiga y retire el conjunto del soporte de la placa base de la parte inferior de la cubierta frontal.

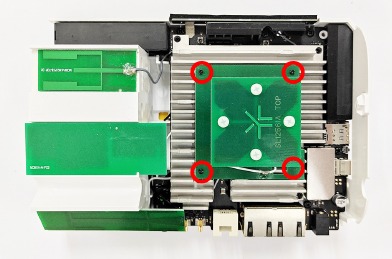

8. Retire los 4 tornillos de la antena direccional 2.

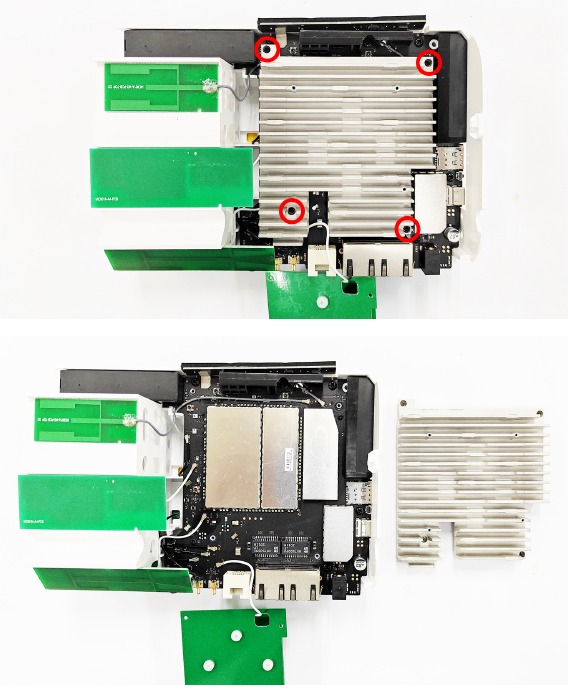

9. Retire los 4 tornillos del disipador de calor 2 y retire el disipador de calor 2.

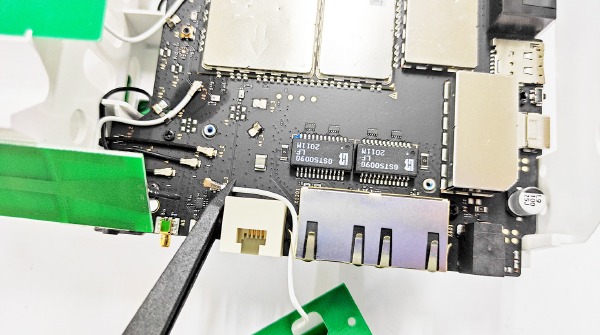

10. Desconecte el cable RF de la antena direccional 2 de la placa base.

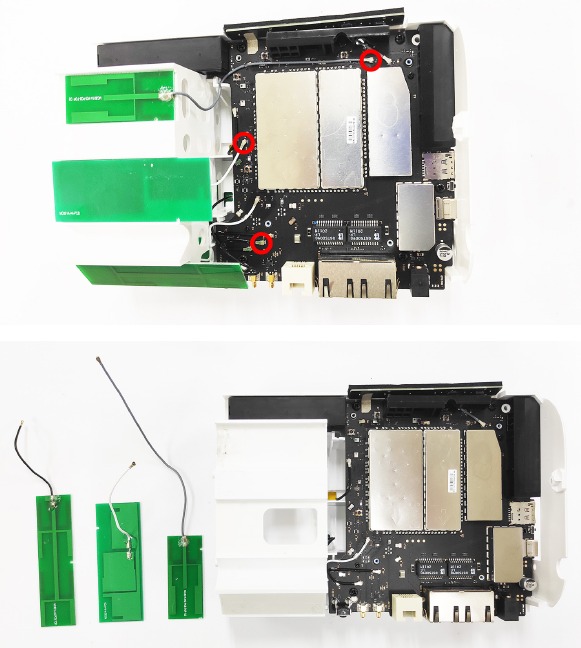

11. Desconecte los cables RF de la placa base y retire las antenas A4, A6 y W2.

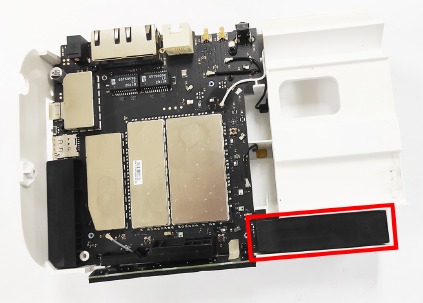

12. Desbloquee y retire la antena principal 1 del soporte de la placa base.

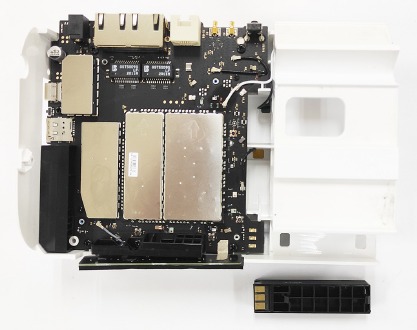

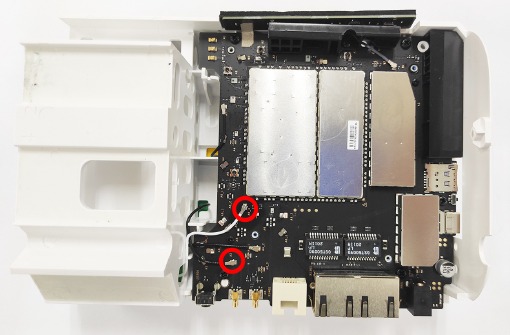

13. Desconecte los cables RF de la placa base.

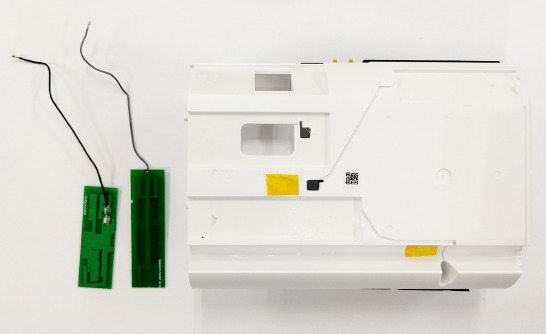

14. Retire las antenas A5 y A8 del otro lado del soporte.

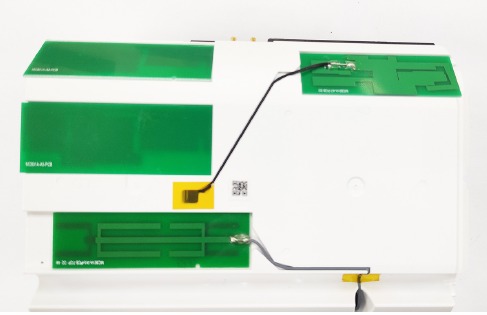

15. Retire los cables RF de la placa base.

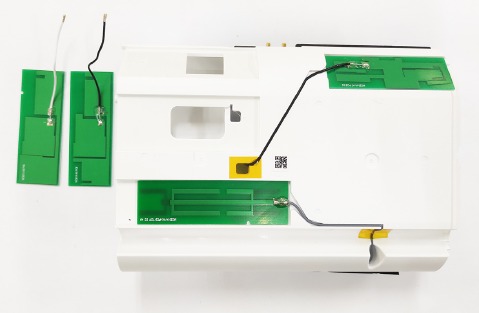

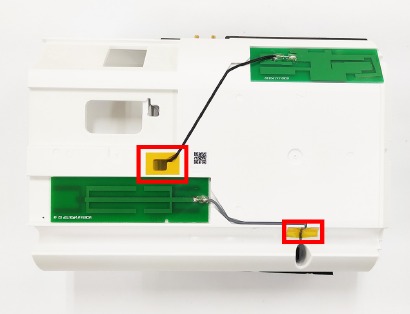

16. Del otro lado del soporte, retire las cintas aislantes y las antenas W1 y A7.

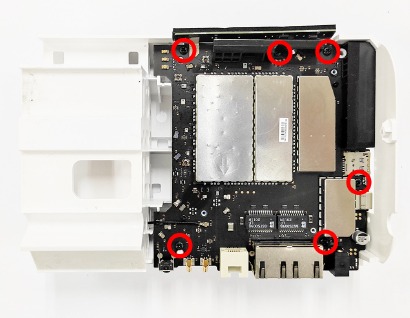

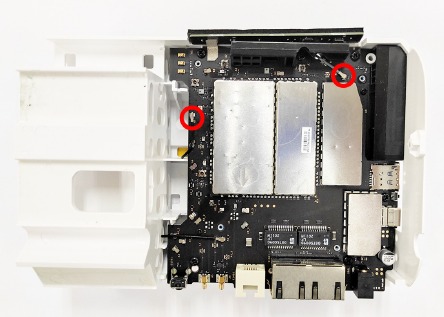

17. Retire los 6 tornillos que fijan la placa base al soporte.

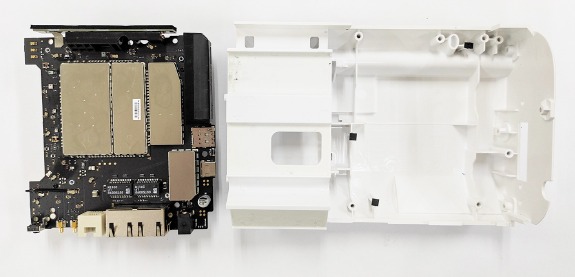

18. Saque la placa base del soporte.

19. Desconecte la subplaca LED de la placa base.

20. Retire la tela conductora de la subplaca y la placa base.

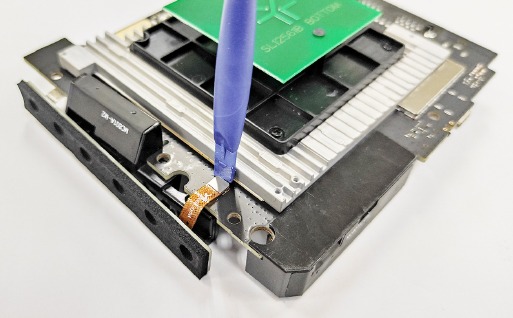

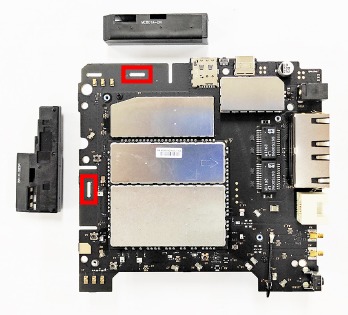

21. Desbloquee y retire la antena de diversidad y la antena principal 2.

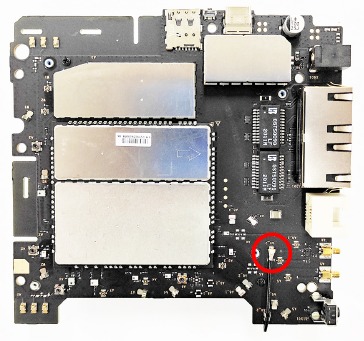

22. Desconecte el cable RF de la placa base.

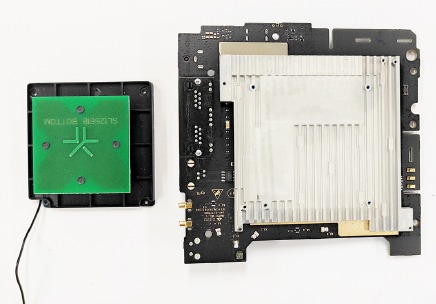

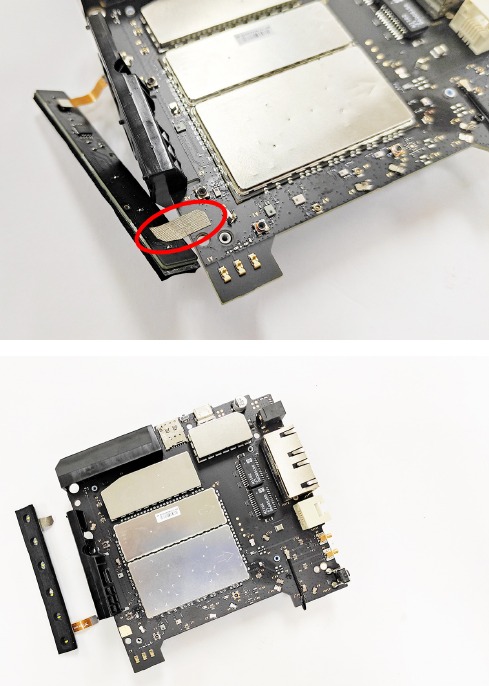

23. En el otro lado, retire los tornillos que fijan la antena direccional 1 y retire la antena.

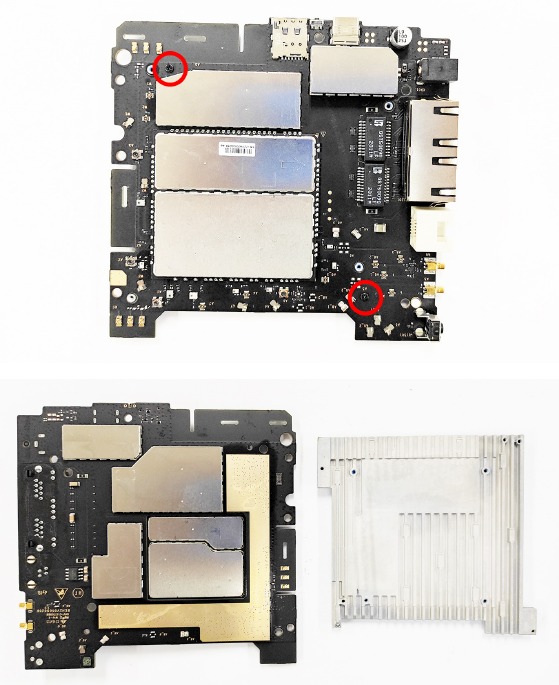

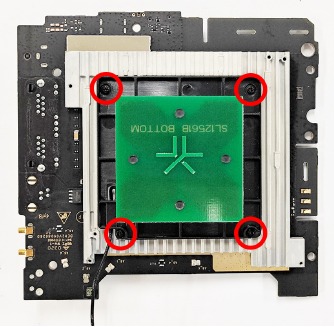

24. Retire los tornillos de la placa base y retire el disipador de calor 1.

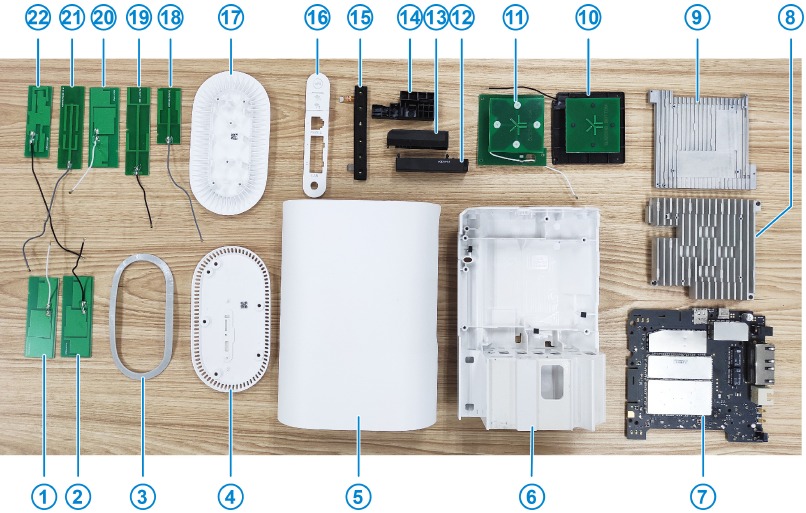

Composición

Placas lógicas y de principios

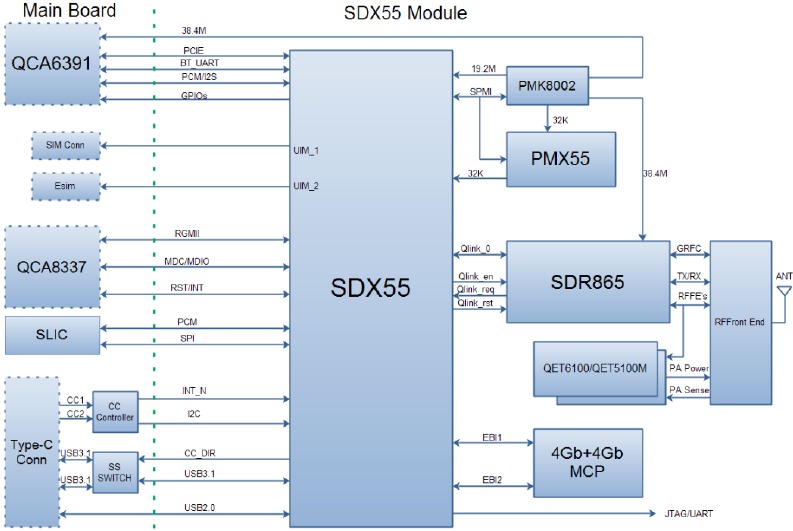

Diagrama de bloques de principios

Distribución básica de componentes

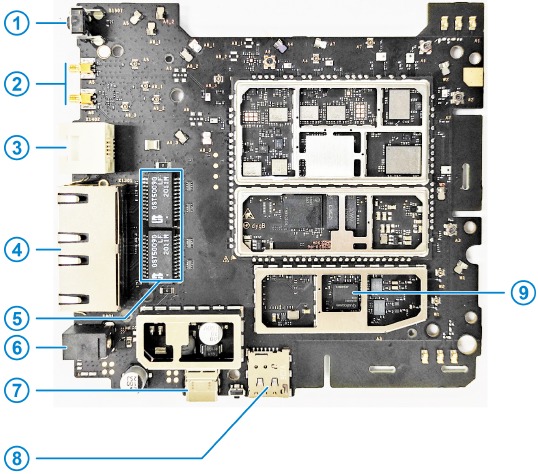

• Vista superior de la placa base


  N.º	Nombre
  1	Botón WPS
  2	Conectores de antena externa
  3	Interfaz RJ11
  4	Interfaces RJ45
  5	Transformador Ethernet
  6	Conector de alimentación de CC
  7	Conector USB Type-C
  8	Ranura para tarjeta nano-SIM
  9	Chip Bluetooth/Wi-Fi

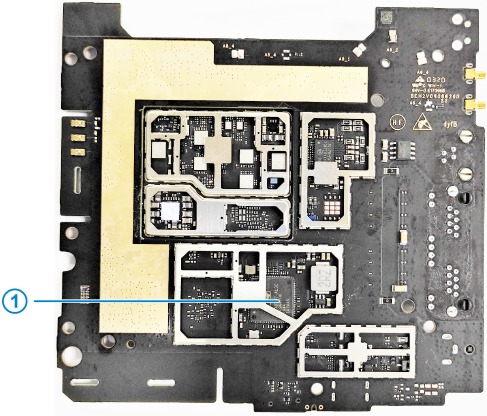

• Vista inferior de la placa base


  N.º	Nombre
  1	Conmutador Ethernet

Resolución de problemas

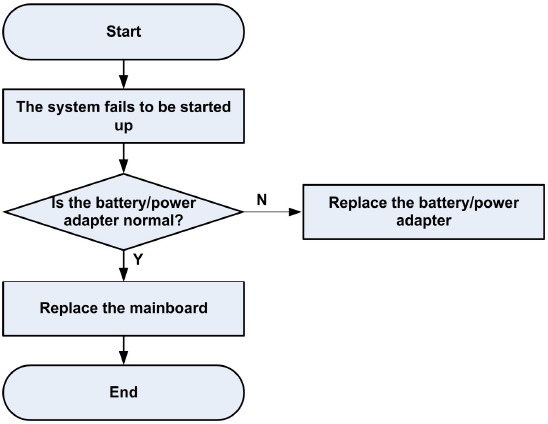

Fallo de inicio

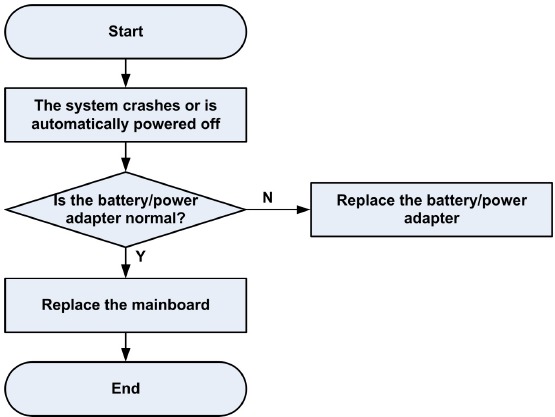

El sistema se bloquea/Se apaga automáticamente

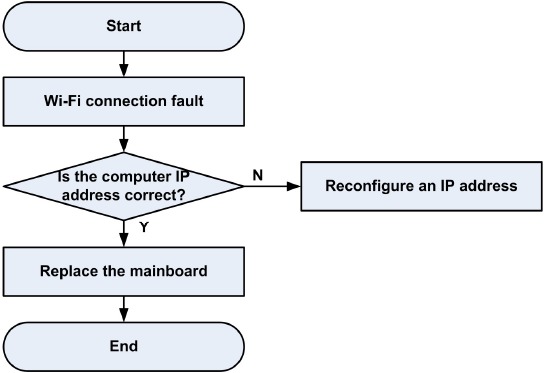

Fallo de conexión Wi-Fi

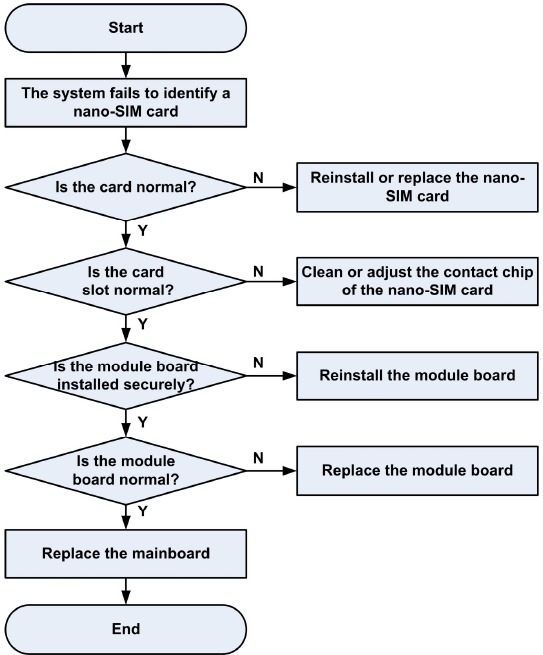

Tarjeta nano-SIM no identificada

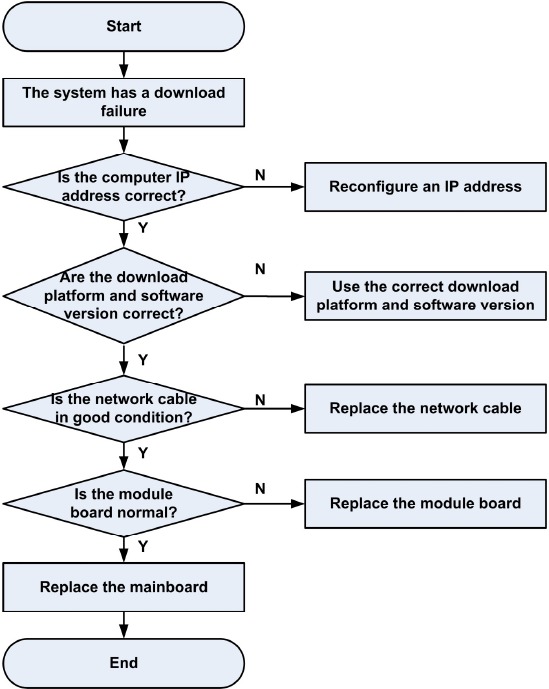

Fallo de descarga

Indicadores anómalos

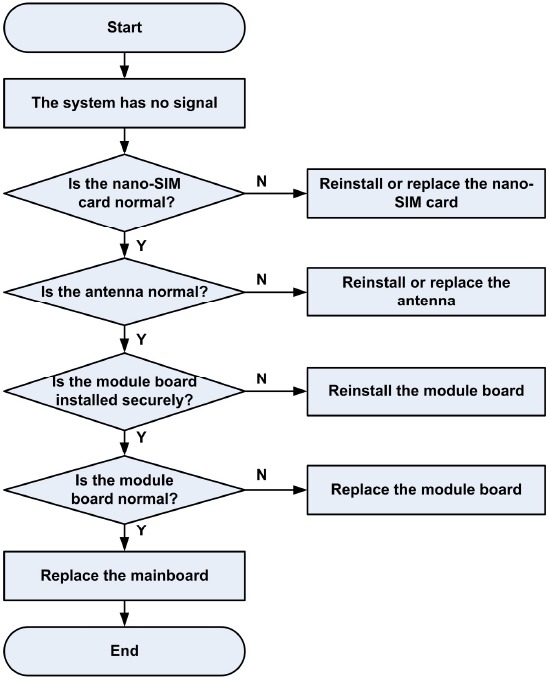

Sin señal

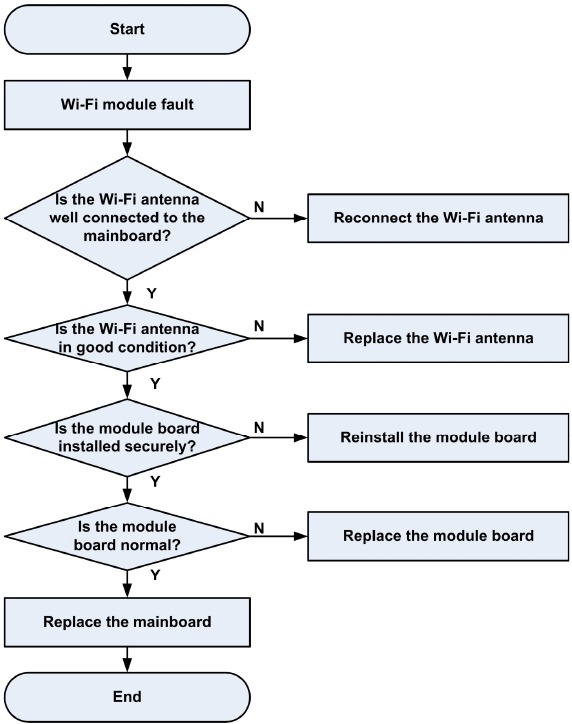

Fallo del módulo Wi-Fi

Contáctenos

• Sitio web
  Puede obtener presentaciones de productos y asistencia de servicio desde nuestro sitio web terminal (https://www.ztedevices.com). También puede descargar manuales de productos y software, y consultar las preguntas frecuentes. Su consulta en línea será respondida en un plazo de 24 horas.
• Correo electrónico
  Si tiene algún consejo, sugerencia o requisito sobre nuestros productos, envíelos a mobile@zte.com.cn. Las respuestas se darán en un plazo de 2 días laborables.
• Línea directa

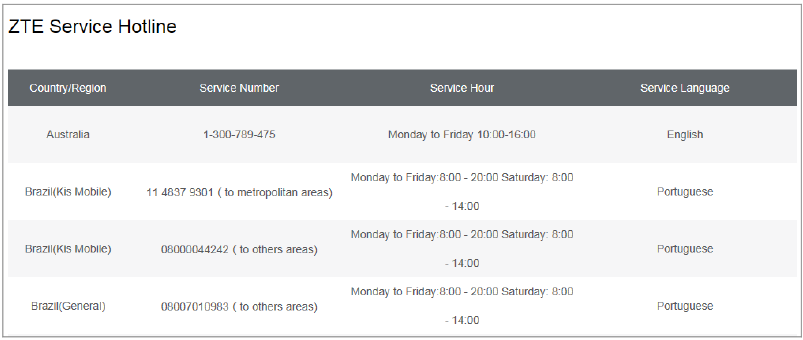

  Para obtener información sobre la línea directa y el horario de servicio para su país o región, visite https://www.ztedevices.com/en/support/hotlines.

También puede llamar a la línea directa de atención al cliente de ZTE para terminales +86-755-26779999 (horario de servicio (China): 8:30 - 20:30) para obtener más información sobre nuestro soporte técnico para terminales ZTE.
