Manual del D-Link DCM-301

Contenido del paquete

• Módem de cable de banda ancha DCM-301
• Cable Ethernet
• Adaptador de corriente
• Soporte
• Guía de instalación rápida

Si falta alguno de los elementos anteriores, póngase en contacto con su distribuidor.

Requisitos del sistema

Verifique que tiene estos elementos antes de comenzar la instalación:

• Un divisor de línea de cable (no incluido), si planea tener el módem de cable y un televisor conectados a la misma toma de cable de pared.
• Una línea de cable bidireccional activa
• Suscripción a un proveedor de servicios de Internet (ISP) por cable

Introducción

El módem de cable permite a su operador de cable de red proporcionarle aplicaciones de banda ancha tales como: telecomunicaciones, dedicación de IP para su pequeña oficina/oficina doméstica (SOHO) o acceso residencial a Internet de alta velocidad. El cifrado de datos DES ayuda a garantizar la privacidad de la información transmitida. Otra característica distintiva del módem de cable es su fácil instalación, ya que los clientes DHCP y TFTP pueden obtener acceso automático a la dirección IP y la configuración de sus servidores de red a través del módem. Los agentes SNMP permiten la configuración y supervisión remotas desde una estación de gestión equipada con un servidor SNMP.

Nota: Para el acceso a Internet, se requiere una suscripción a un proveedor de cable.

Características

• Módem de cable compacto, económico y con todas las funciones, con puerto Ethernet.
• Compatible con DOCSIS 3.0.
• El puerto Ethernet RJ-45 10/100/1000BaseT proporciona una conexión estándar tradicional de la industria.
• Amplio soporte de gestión SNMP: MIB-II.
• MIB similar a Ethernet, Bridge MIB, Cable Device MIB, Baseline privacy Interface MIB, RF Interface MIB.
• Los LED del panel frontal de fácil lectura muestran claramente el estado y la actividad de la red.

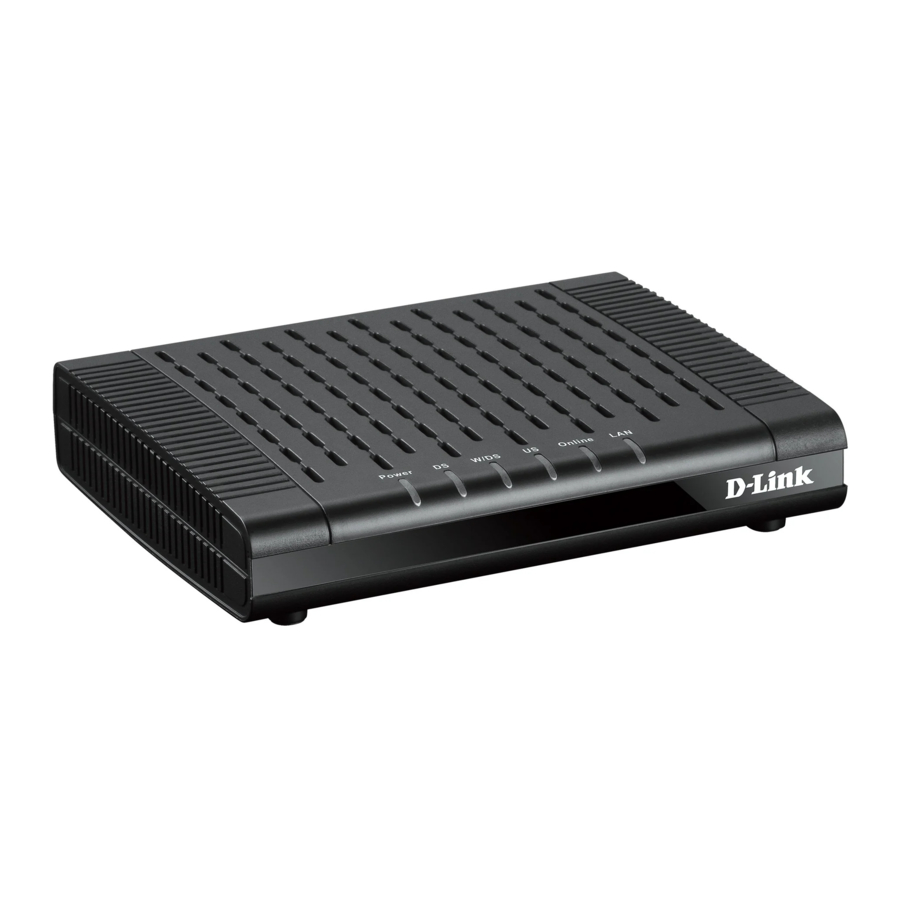

Descripción general del hardware

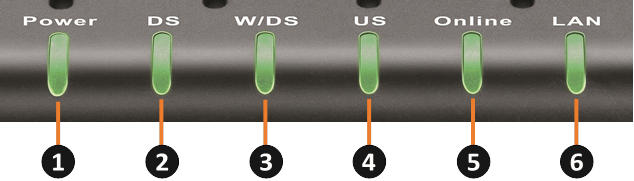

LED del panel frontal

Los LED del módem de cable indican:

• El rendimiento actual del módem de cable.
• El estado de la conexión de red entre el módem de cable y su proveedor de servicios de cable.
• El estado de la conexión entre su módem de cable y la energía eléctrica.

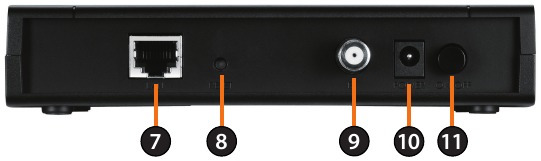

Conectores del panel posterior

Antes de comenzar

Servicio de red de cable local

Antes de instalar el módem:

• Encuentre el número de serie y las direcciones RF y Ethernet ubicadas en una etiqueta en el módem de cable y anótelos.
• Póngase en contacto con su operador de servicio de cable local para obtener acceso a la red de Internet/cable. Su operador de cable local verificará la disponibilidad de acceso por cable en su área, instalará una línea de cable (si es necesario), le proporcionará una cuenta de acceso, configurará y verificará otros detalles técnicos.
• Pregunte a su proveedor de servicios de cable local sobre cómo agregar direcciones IP adicionales a su cuenta. Consulte "¿Qué instalación usar?" para obtener más información.

Prepare su espacio de trabajo

Para preparar su espacio de trabajo:

• Coloque el módem de cable de modo que esté cerca de la computadora y de la toma de cable de la pared. Debe haber suficiente espacio para guiar los cables lejos del módem de cable sin doblarlos.

Prepare el módem de cable:

• Para la instalación horizontal: Coloque el módem de cable sobre una superficie nivelada.
• Para la instalación vertical: Conecte el soporte al módem de cable y colóquelo sobre una superficie nivelada.
• No restrinja el flujo de aire alrededor del módem de cable.

Instalación

El módem de cable D-Link DCM-301 DOCSIS™ 3.0 proporciona acceso a Internet de alta velocidad. Puede utilizar su módem de cable para conectar directamente un ordenador de su red a Internet o conectarse a un router de banda ancha para permitir que varios dispositivos compartan Internet.

Después de instalar el módem de cable, debe ponerse en contacto con su proveedor de cable (ISP) y registrar la dirección MAC. La dirección MAC se encuentra en la etiqueta de la parte inferior del módem.

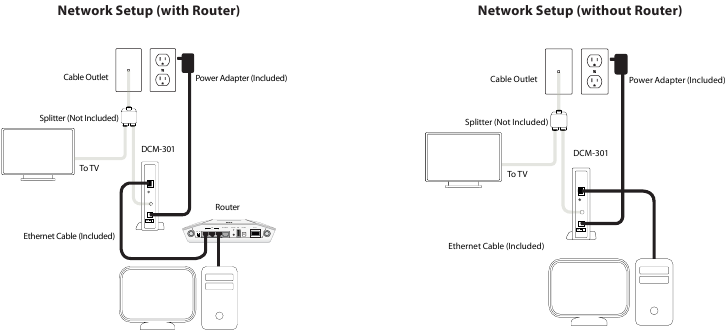

A continuación, se muestran dos formas comunes de conectar su módem DCM-301 a su red. El diagrama de la izquierda muestra la conexión con un router de banda ancha. El diagrama de la derecha muestra la conexión directamente a un ordenador. Tenga en cuenta que el DCM-301 se puede colocar horizontal o verticalmente utilizando el soporte incluido (como se ve en los diagramas siguientes).

Conexión del módem de cable (con router)

Paso 1:
Apague el router.

Paso 2:
Si va a sustituir el módem, desconecte todos los cables y desenchufe la alimentación del módem antiguo.

Paso 3:
Conecte el cable coaxial de la pared al conector de cable CATV del módem de cable. Si tiene previsto conectar el cable tanto a un televisor como al módem de cable, debe utilizar un divisor de línea de cable (no incluido).

Paso 4:
Enchufe el adaptador de corriente del módem de cable en una toma de corriente o un protector contra sobretensiones y en el puerto de alimentación del módem de cable.

Paso 5:
Enchufe un extremo del cable Ethernet en el puerto Ethernet del módem de cable y el otro extremo del cable en el puerto WAN o Internet de su router.

Paso 6:
En la mayoría de los casos, tendrá que llamar a su compañía de cable (proveedor de Internet) y registrar la dirección MAC del módem D-Link. La dirección MAC se encuentra en una etiqueta en la parte inferior del módem.

Paso 7:
Cuando el módem funcione correctamente, los LED de Power, DS, US, Online y LAN estarán encendidos.

Nota: Recuerde ponerse en contacto con su proveedor de servicios de Internet (ISP) para registrar la dirección MAC del DCM-301 o NO podrá conectarse a Internet.

Conexión del módem de cable (sin router)

Paso 1:
Apague el ordenador.

Paso 2:
Si va a sustituir el módem, desconecte todos los cables y desenchufe la alimentación del módem antiguo.

Paso 3:
Conecte el cable coaxial de la pared al conector de cable CATV del módem de cable. Si tiene previsto conectar el cable tanto a un televisor como al módem de cable, debe utilizar un divisor de línea de cable (no incluido).

Paso 4:
Enchufe el adaptador de corriente del módem de cable en una toma de corriente o un protector contra sobretensiones y en el puerto de alimentación del módem de cable.

Paso 5:
Enchufe un extremo del cable Ethernet en el puerto Ethernet del módem de cable y el otro extremo del cable en el adaptador Ethernet de su ordenador.

Paso 6:
En la mayoría de los casos, tendrá que llamar a su compañía de cable (proveedor de Internet) y registrar la dirección MAC del módem D-Link. La dirección MAC se encuentra en una etiqueta en la parte inferior del módem.

Paso 7:
Cuando el módem funcione correctamente, los LED de Power, DS, US, Online y LAN estarán encendidos.

Nota: Recuerde ponerse en contacto con su proveedor de servicios de Internet (ISP) para registrar la dirección MAC del DCM-301 o NO podrá conectarse a Internet.

Resolución de problemas

1. El LED de encendido no está encendido.
   • Compruebe que el adaptador de corriente está enchufado a una toma de corriente o regleta que funcione y que esté colocado en el puerto de alimentación.
   • Pulse el botón de encendido de la parte posterior del módem.
2. No se puede conectar a Internet.
   • Debe ponerse en contacto con su proveedor de Internet y registrar la dirección MAC del módem (que se encuentra en la parte inferior del módem). Si se salta este paso, no podrá conectarse.
   • Compruebe que todos los cables están conectados correctamente.
   • Si los LED del módem indican que está conectado a Internet (verificado por su proveedor de Internet) y está conectado a un router, es posible que tenga que reiniciar y volver a configurar su router.

Especificaciones técnicas

Estándar compatible

• DOCSIS 1.0
• DOCSIS 1.1
• DOCSIS 2.0
• DOCSIS 3.0

Interfaz

• 10/100/1000BASE-T (half/fullduplex, auto-sensing) 1 puerto
• F type female 75

Receptor:

• Demodulación: 64/256QAM
• Velocidad máxima: 240 Mbps 64QAM/344Mbps(256QAM)
• Rango de frecuencia: 50 a 1002 MHz ±30 kHz (centro)
• Ancho de banda: 6MHz
• Nivel de señal: -15dBmV a +15dBmV

Transmisor:

• Modulación: 64/256QAM TDMA: QPSK, 8QAM, 16QAM, 32QAM, 64QAM S-CDMA: QPSK, 8QAM, 16QAM, 32QAM, 64QAM, 128QAM
• Velocidad máxima: 30 Mbps (TDMA); 160 Mbps (S-CDMA, 64QAM, 4 U/S channel bonding)
• Rango de frecuencia: 5 a 42MHz (de borde a borde)
• Ancho de banda: 0.2, 0.4, 0.8, 1.6, 3.2MHz TDMA: 200, 400, 800, 1600, 3200 and 6400 kHz S-CDMA: 1600, 3200 and 6400 kHz
• TDMA: +8 to +54 dBmV (32QAM, 64QAM) +8 to +55 dBmV (8QAM, 16QAM) +8 to +58 dBmV (QPSK) S-CDMA:+8 to +53 dBmV (all modulations)
  (Output level of CM can be automatically controlled by CMTS through power ranging function), Step: 1dB
• Pérdida de retorno de salida: > 6 dB (5-42 MHz) y (91~857 MHz)

Número máximo de CPE:

• 32 (32 direcciones MAC)

Filtrado:

• LLC: 16
• IP: 32

Búsqueda de frecuencia:

• Caché de frecuencia: 4 entradas Frecuencia
• Plan de canales: paso de 250kHz

Número de SID: 16

Seguridad:

• EN60950, UL1950, UL1310 (adaptador AC-DC)

EMC:

• EN55022 (Emisión), EN55024 (Inmunidad) FCC Part 15 class B

Fuente de alimentación:

• Adaptador AC-DC: 12V/1A, 50/60Hz
• Consumo: 12W

OSS:

• Protocolo: ICMP/SNMP V1, V2c, V3
• MIB: MIB II / MCNS MIB

Entorno:

• Temperatura de funcionamiento: 32°F (0°C) a 104°F (40°C)
• Humedad de funcionamiento: 10% a 90% (sin condensación)
• Temperatura de almacenamiento: -4°F (-20°C) a 140°F (60°C)

LED:

• Power, DS, W/DS, US, Online, LAN

Dimensiones (sin adaptador de CA):

• 159 mm x 133 mm x 32.5 mm (aproximadamente)

Peso:

• 220g +/- 10g (aproximadamente)

Ponerse en contacto con el soporte técnico

D-Link ofrece soporte técnico gratuito a los clientes de Estados Unidos y Canadá durante el periodo de garantía de este producto. Los clientes de EE. UU. pueden ponerse en contacto con el soporte técnico de D-Link a través de nuestro sitio web o por teléfono.

Antes de ponerse en contacto con el soporte técnico, tenga lo siguiente preparado:

• Número de modelo del producto (p. ej., DCM-301)
• Revisión del hardware (situada en la etiqueta de la parte inferior del módem, p. ej., rev E1)
• Número de serie (n.º de serie situado en la etiqueta de la parte inferior del módem).

Puede encontrar actualizaciones de software y documentación del usuario en el sitio web de D-Link, así como preguntas frecuentes y respuestas a problemas técnicos.

Para clientes de Estados Unidos:

Soporte telefónico:
(877) 453-5465

Soporte por Internet:
http://support.dlink.com

Registro

Registre su producto en línea en http://registration.dlink.com
