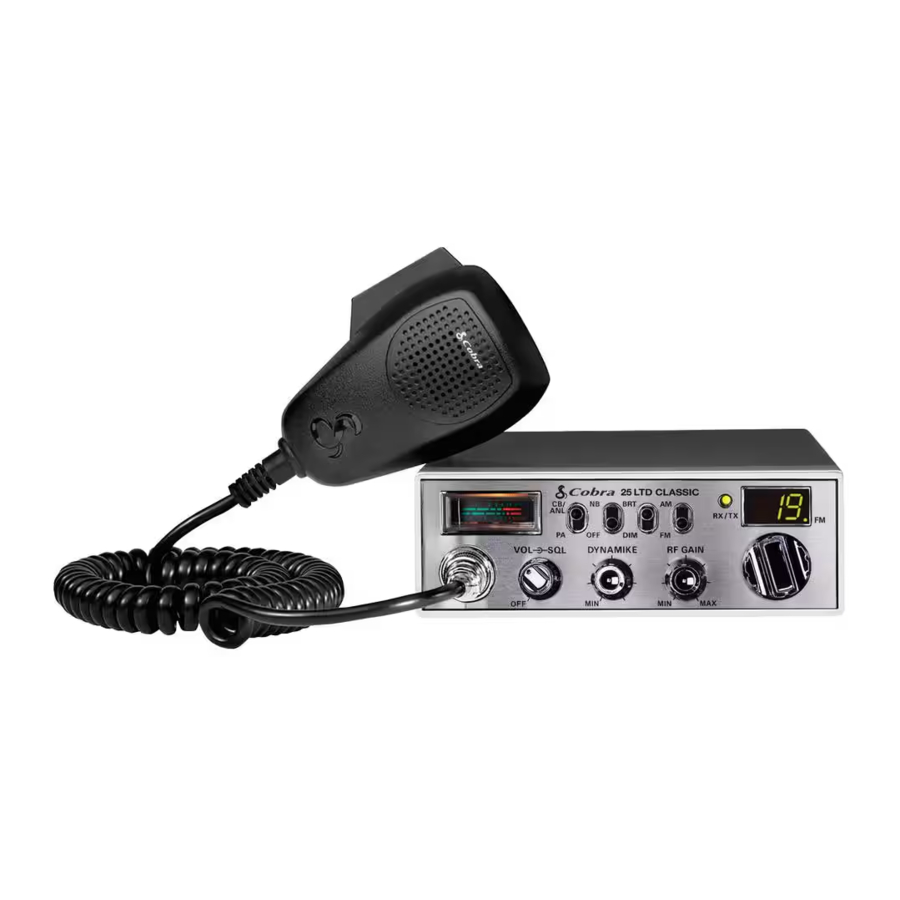

Manual del Cobra 25-LTD

Instalación

Ubicación

Planifique la ubicación del transceptor y el soporte del micrófono antes de comenzar la instalación.
Seleccione una ubicación que sea conveniente para el funcionamiento, pero que no interfiera con el conductor o el pasajero.
El transceptor generalmente se monta en la parte inferior del tablero con el soporte del micrófono al lado.

Montaje y conexión

Nota
El transceptor se mantiene en el soporte de montaje universal mediante dos tornillos de mariposa que permiten el ajuste en un ángulo conveniente.
El soporte incluye dos tornillos autorroscantes y arandelas de seguridad. El montaje debe ser mecánicamente fuerte y estar convenientemente ubicado.

1. Sostenga la radio con el soporte de montaje en la ubicación exacta deseada. Si no hay interferencia, retire el soporte y utilícelo como plantilla para marcar la ubicación de los tornillos de montaje.
2. Taladre los orificios y asegure el soporte.

3. Conecte el enchufe del cable de la antena al receptáculo marcado como "ANT" en la parte posterior de la unidad.


Nota
Antes de instalar la radio CB, revise visualmente la conexión de la batería del vehículo para determinar qué terminal, positivo o negativo, está conectado a tierra (positivo es el más grande de los dos) al bloque del motor (o chasis). Un vehículo con conexión a tierra negativa tiene su cable negativo conectado a tierra al chasis.

Nota
En vehículos con conexión a tierra positiva, el cable rojo va al chasis y el cable negro está conectado al interruptor de encendido.

Nota
La conexión a un fusible de accesorios evita que la unidad se deje encendida accidentalmente y también permite operar la unidad sin hacer funcionar el motor.

Nota
En vehículos con conexión a tierra positiva, el cable rojo va al chasis y el cable negro está conectado al interruptor de encendido.

4. En un vehículo con conexión a tierra negativa, conecte el cable rojo del cable de alimentación de CC a un fusible de accesorio de 12 voltios.

5. Conecte el cable negro al lado negativo del vehículo. Este suele ser el chasis. Se puede utilizar cualquier ubicación conveniente con un buen contacto eléctrico (retire la pintura).
6. Enchufe el cable de alimentación en la parte posterior de la unidad marcada como "Power". Asegúrese de observar las marcas de polaridad.

7. Monte el soporte del micrófono en el lado derecho de la unidad (lado izquierdo del conductor) utilizando los dos tornillos suministrados. El soporte debe colocarse debajo del tablero para que el micrófono sea fácilmente accesible.

8. Conecte el cable del micrófono de 4 pines al receptáculo en la parte frontal de la unidad e instale la unidad en el soporte de forma segura.


Funcionamiento

Encendido

Asegúrese de que el cable de alimentación, la antena y el micrófono estén conectados a sus conectores adecuados antes de comenzar.

1. El botón CB/PA debe estar en la posición CB.

2. Gire la perilla de encendido/apagado del volumen en el sentido de las agujas del reloj hasta un nivel de audición normal.


Ajuste del selector de canal

1. Seleccione uno de los cuarenta canales y ajuste el volumen. El canal seleccionado se indica mediante la lectura LED directamente encima de la perilla del selector de canal


Para recibir

1. Gire la perilla de encendido/apagado del volumen en el sentido de las agujas del reloj, el LED verde RT/TX y la pantalla del canal se iluminarán.


Selección de un canal

1. Cambie a NORMAL para seleccionar el canal deseado.


Nota
Cambie a 9 (Emergencia) para acceder instantáneamente a este canal.

Medidor S

Oscila proporcionalmente a la fuerza de la señal entrante al recibir.

Interruptor de supresor de ruido NB/OFF

1. Cuando se cambia a la posición NB, se activa el supresor de ruido RF, lo que proporciona una mayor filtración de ruido.
   Cuando se cambia a la posición OFF, la filtración de supresión de ruido se desactivará.


Nota El supresor de ruido RF es muy eficaz para reducir los ruidos repetitivos, como la interferencia de encendido.

Interruptor brillante/tenue

1. Cambie a BRT o DIM para controlar el brillo del indicador de canal y el medidor multifunción para conducir de día o de noche.


Control de ganancia de RF

La ganancia de RF se utiliza para optimizar la recepción en áreas de señal fuerte o débil.

1. Gire la perilla de ganancia de RF en sentido contrario a las agujas del reloj para reducir la ganancia en áreas de señal fuerte. En áreas de señal débil, gire en el sentido de las agujas del reloj para aumentar la ganancia.


Nota
La ganancia de RF se utiliza para optimizar la recepción en áreas de señal débil. Gire en sentido contrario a las agujas del reloj para reducir la ganancia.

Ajuste del Squelch

El squelch es la "puerta de control" para las señales entrantes.

1. La rotación completa en el sentido de las agujas del reloj cierra la puerta, permitiendo que solo entren señales muy fuertes.


2. La rotación completa en sentido contrario a las agujas del reloj abre la "puerta", permitiendo la entrada de todas las señales.


3. Para lograr el ajuste de silenciamiento deseado (DSS), gire el control de silenciamiento en sentido contrario a las agujas del reloj hasta que escuche ruido. Ahora gire el control en el sentido de las agujas del reloj hasta que el ruido se detenga. Esta es la configuración DSS.



Para transmitir

1. Seleccione el canal deseado.


Asegúrese de que la antena esté correctamente conectada a la radio antes de transmitir. La transmisión prolongada sin una antena, o una antena mal adaptada, podría dañar el transmisor.
Asegúrese de leer las normas y reglamentos de la F.C.C. incluidos con esta unidad antes de transmitir.

Ajuste de Dynamike

Esto controla la sensibilidad del micrófono (nivel de audio saliente).

1. Inicialmente, ajuste completamente en el sentido de las agujas del reloj para que esté disponible el máximo volumen de voz. Es posible que Dynamike tenga que reducirse en algunas condiciones.


Transmitir

1. Presione y mantenga presionado el botón del micrófono para transmitir. El transmisor ahora está activado. Al transmitir, sostenga el micrófono a dos pulgadas de su boca y hable con una voz clara y normal. Suelte para recibir.


Medidor RF

Este medidor oscila proporcionalmente a la salida de RF (señal saliente) durante la transmisión.

Altavoz externo

El conector de altavoz externo se utiliza para el monitoreo remoto del receptor.

1. Conecte un altavoz externo al conector de altavoz externo en el panel posterior.


Nota
El altavoz externo debe tener una impedancia de 8 ohmios y estar clasificado para manejar al menos 4.0 vatios. Cuando se conecta el altavoz externo, el altavoz interno se desconecta automáticamente.

Nota
Los altavoces externos Cobra tienen una potencia nominal de 10 vatios.

Megafonía

1. Conecte un altavoz de PA externo al conector de PA en el panel posterior.

2. Coloque el interruptor CB/ANL PA en la posición PA.

3. Presione y mantenga presionado el botón del micrófono y hable con una voz normal. Su voz sonará en el altavoz de PA.

4. Ajuste el volumen del altavoz de PA con el control Dynamike.


Nota
El altavoz debe tener una impedancia de 8 ohmios y estar clasificado para manejar al menos 4.0 vatios.

Nota
El altavoz debe dirigirse lejos del micrófono para evitar la retroalimentación acústica.

Nota
Cuando el control de volumen se gira en el sentido de las agujas del reloj, la actividad en el canal CB se escuchará a través del altavoz de PA.

Interruptor limitador de ruido automático

1. Cuando se cambia a CB/ANL, se activa el limitador de ruido automático. Esto ayuda a reducir el ruido creado por los componentes electrónicos del vehículo.


Operación móvil temporal

Para la operación móvil temporal, es posible que desee comprar un adaptador de encendedor de cigarrillos opcional a su distribuidor COBRA. Este adaptador y una antena de montaje magnético le permiten "instalar" rápidamente su transceptor para uso temporal.

Configuración para el hogar y la oficina

Operación de la estación base (desde corriente doméstica de 120 V CA)
Para operar su transceptor desde casa u oficina, necesitará una fuente de alimentación de CC de 13.8 voltios con una potencia nominal de un mínimo de 2 amperios y una antena de estación base correctamente instalada.

1. Simplemente conecte los cables rojo (+) y negro (-) del transceptor a los terminales correspondientes de la fuente de alimentación.

2. Enchufe el cable de alimentación en la parte posterior de la unidad marcada como "Power". Asegúrese de observar las marcas de polaridad.

3. Conecte la antena de la estación base correctamente instalada y adaptada.

No intente operar este transceptor conectándolo directamente a 120 V CA.

Cómo su unidad puede servirle

• Advertir sobre problemas de tráfico
• Proporcionar datos meteorológicos y de carreteras
• Proporcionar ayuda en caso de emergencia
• Proporcionar contacto directo con el hogar o la oficina
• Ayudar a la policía informando sobre conductores erráticos
• Obtener "información local" para encontrar el destino
• Comunicarse con familiares y amigos
• Sugerir lugares para comer y dormir
• Mantenerlo alerta mientras viaja

Algunas reglas que debe conocer

1. Las conversaciones no pueden durar más de 5 minutos con otra estación. Se requiere un descanso de un minuto para permitir que otros usen el canal.
2. No puede sacar a otros del aire mediante el uso de transmisores amplificados ilegalmente o antenas ilegalmente altas.
3. No puede usar CB para promover actividades ilegales.
4. No se permite la blasfemia.
5. No puede transmitir música con un CB.
6. Se prohíbe la venta de mercancías y/o servicios.

Mensajes de emergencia del canal 9

1. Establecer en el canal 9 para emergencias
   Asegúrese de que la antena esté correctamente conectada.
2. Datos de socorro de CB
   Al transmitir una emergencia, debe solicitar una "BASE REACT" y proporcionar los datos de socorro de CB (llamados CLIP):

Transmita CLIP repetidamente para que cualquier monitor pueda ayudar.
La FCC ofrece estos ejemplos de mensajes permitidos y prohibidos para el canal 9. Estas son solo pautas y no son exhaustivas:
