Manual de Makita RT0700C, RT0700CX3, RT0700CX3J

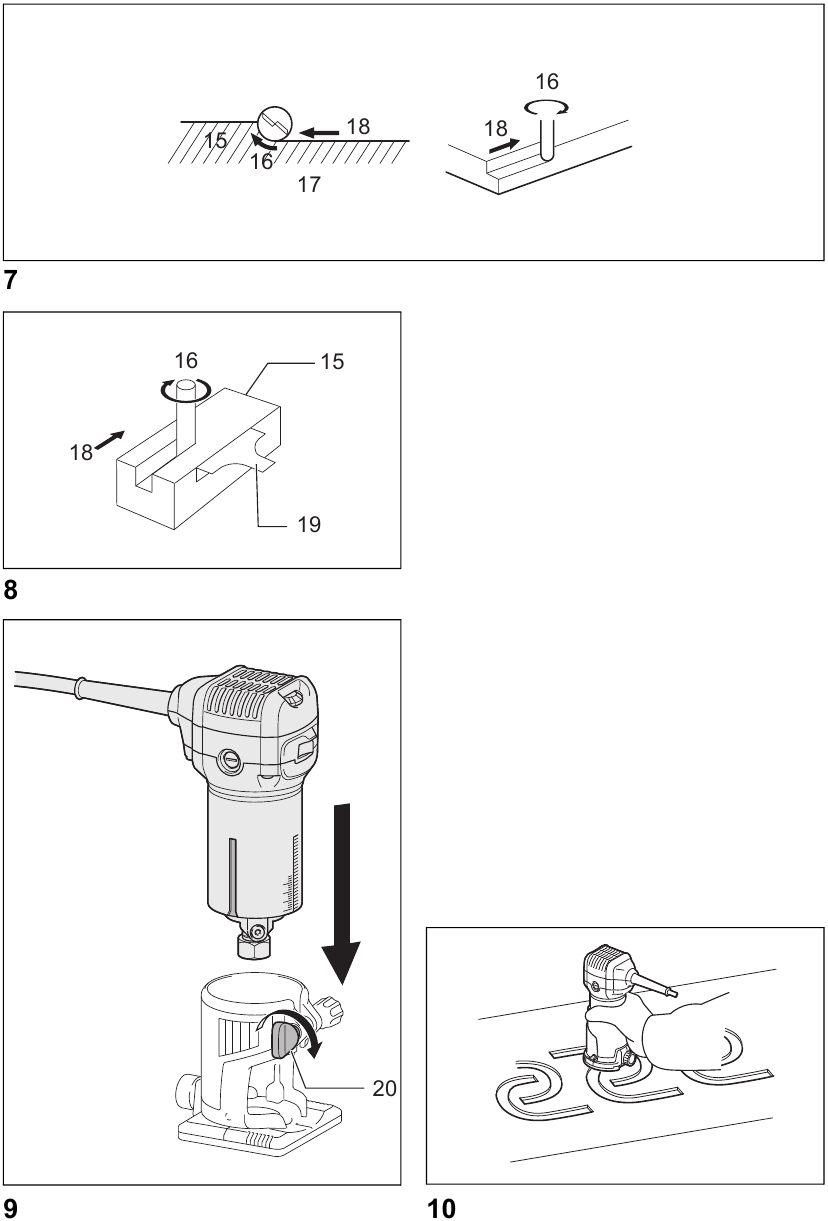

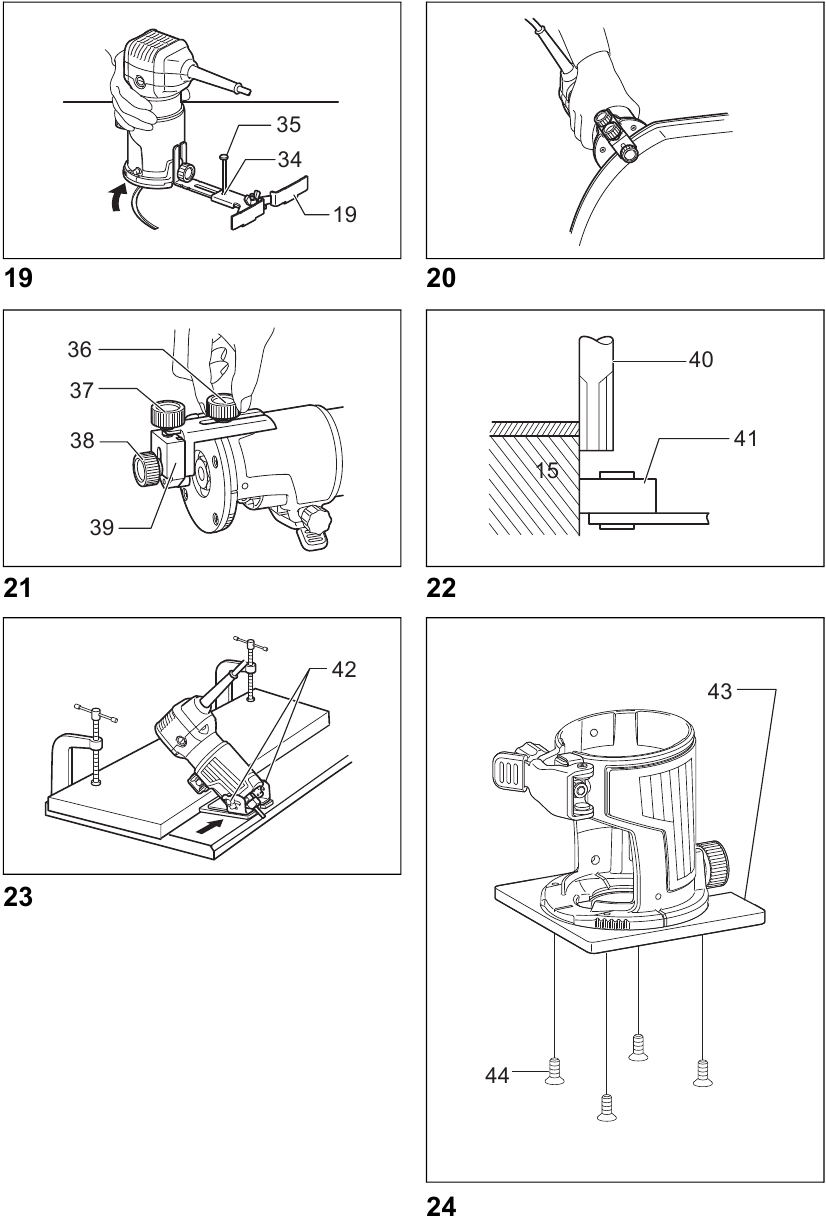

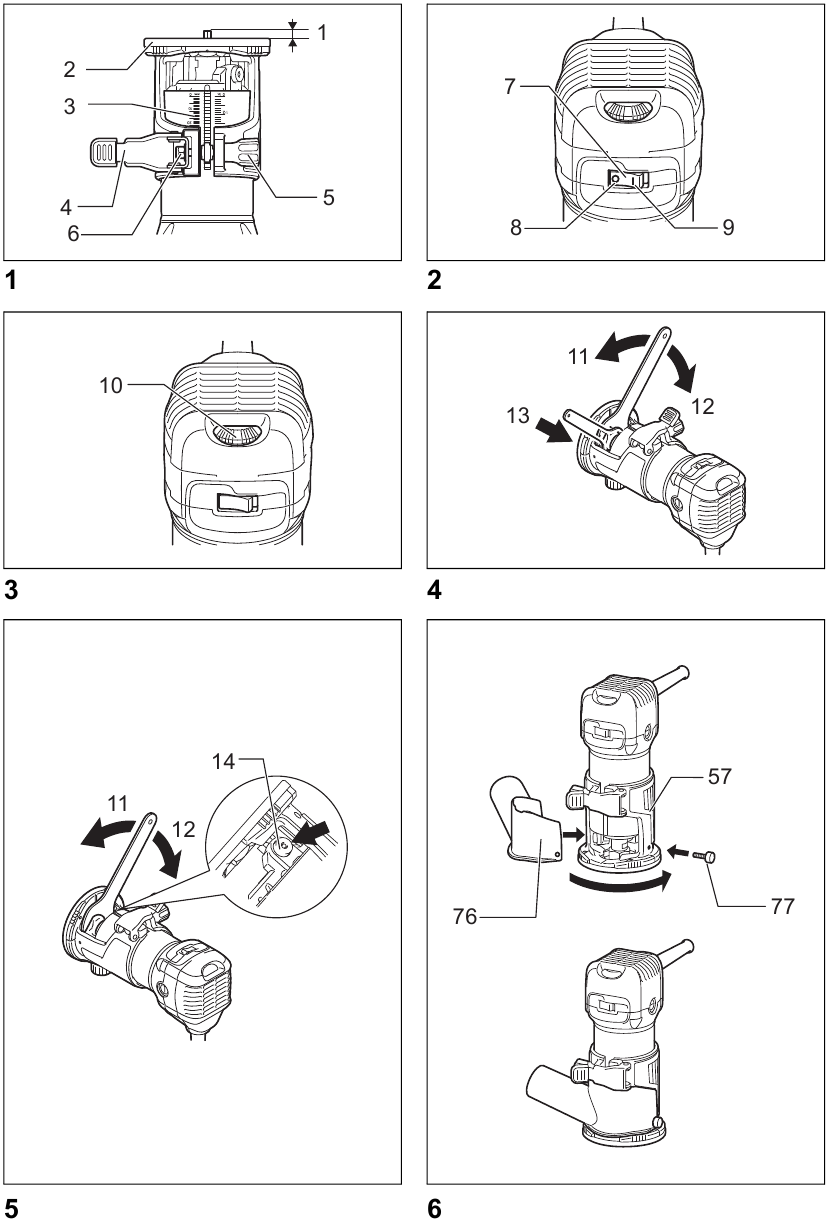

Explicación de la vista general

1. Protuberancia de la broca
2. Base de la herramienta
3. Escala
4. Palanca de bloqueo
5. Tornillo de ajuste
6. Tuerca hexagonal
7. Interruptor
8. Lado de APAGADO (O)
9. Lado de ENCENDIDO (I)
10. Dial de ajuste de velocidad
11. Apriete
12. Afloje
13. Sujete
14. Bloqueo del eje
15. Pieza de trabajo
16. Dirección de giro de la broca
17. Vista desde la parte superior de la herramienta
18. Dirección de avance
19. Guía recta
20. Tuerca de mariposa
21. Protector de la base
22. Tornillos
23. Destornillador
24. Broca recta
25. Base
26. Plantilla
27. Distancia (X)
28. Guía de plantilla 10
29. Protector de la base
30. Perno
31. Placa guía
32. Tuerca de mariposa
33. Tornillo de abrazadera (A)
34. Orificio central
35. Clavo
36. Tornillo de abrazadera (A)
37. Tornillo de ajuste
38. Tornillo de abrazadera (B)
39. Guía del recortador
40. Broca
41. Rodillo guía
42. Tornillos de sujeción
43. Protector de la base
44. Tornillo
45. Polea
46. Tuerca de la pinza
47. Cono de la pinza
48. Llave
49. Correa
50. Palanca de bloqueo
51. Base desplazada
52. Llave hexagonal
53. Placa de la base desplazada
54. Sección superior de la base desplazada
55. Empuñadura tipo barra (accesorio opcional)
56. Accesorio de empuñadura (accesorio opcional)
57. Base del recortador
58. Empuñadura tipo pomo
59. Base de inmersión
60. Empuñadura
61. Pomo
62. Pomo de ajuste
63. Palanca de bloqueo
64. Puntero de profundidad
65. Tuerca de ajuste del poste de tope
66. Botón de avance rápido
67. Poste de tope
68. Bloque de tope
69. Perno de ajuste
70. Soporte de la guía
71. Tornillos de mariposa
72. Barra guía
73. Tornillo de mariposa
74. Diámetro exterior de la guía de la plantilla
75. Guía de la plantilla

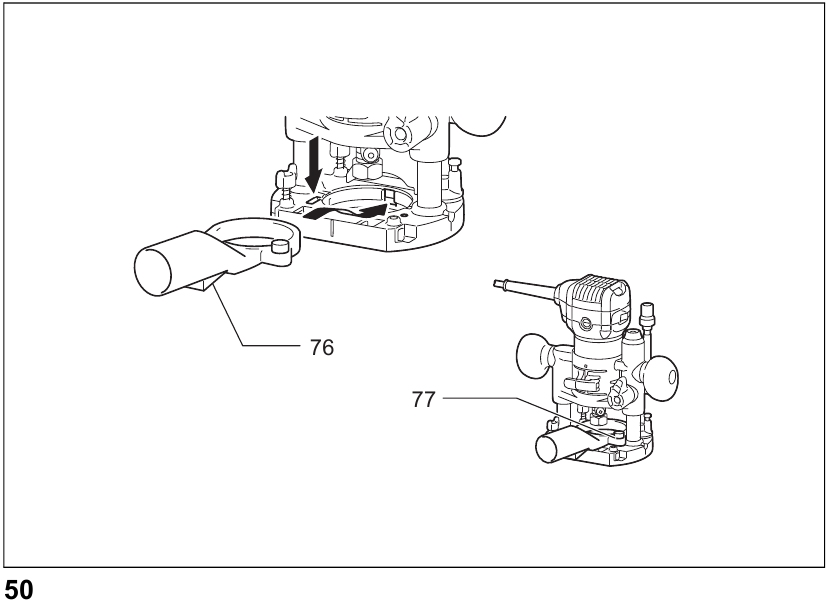

76. Boquilla para polvo
77. Tornillo de mariposa
78. Marca de límite

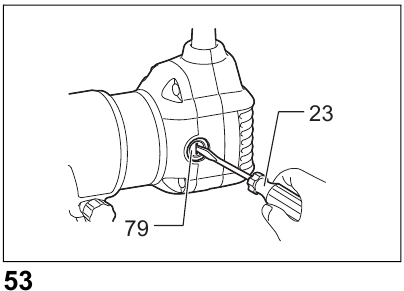

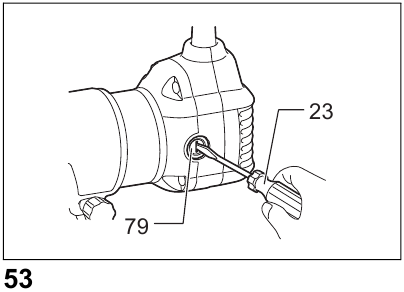

79. Tapa del portaescobillas

ESPECIFICACIONES

Modelo	RT0700C
Capacidad del portabrocas	6 mm, 8 mm, 1/4" o 3/8"
Velocidad sin carga (min-1)	10.000 – 30.000
Longitud total	200 mm
Peso neto	1,8 kg
Clase de seguridad	/II

• Debido al programa continuo de investigación y desarrollo, las especificaciones aquí contenidas están sujetas a cambios sin previo aviso.
• Las especificaciones pueden variar de un país a otro.
• Peso según el procedimiento EPTA 01/2003

Uso previsto
La herramienta está destinada al recorte al ras y al perfilado de madera, plástico y materiales similares.

Fuente de alimentación
La herramienta debe conectarse únicamente a una fuente de alimentación con la misma tensión indicada en la placa de características y solo puede utilizarse con una fuente de alimentación de CA monofásica. Tienen doble aislamiento de acuerdo con la norma europea y, por lo tanto, también se pueden utilizar en enchufes sin cable de tierra.

Advertencias generales de seguridad para herramientas eléctricas

Lea todas las advertencias de seguridad y todas las instrucciones. El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesiones graves.

ADVERTENCIAS DE SEGURIDAD DEL RECORTADOR

1. Sujete la herramienta eléctrica por las superficies de agarre aisladas, ya que el cortador puede entrar en contacto con su propio cable. El corte de un cable "vivo" puede hacer que las partes metálicas expuestas de la herramienta eléctrica estén "vivas" y provoquen una descarga eléctrica al operador.
2. Utilice abrazaderas u otra forma práctica de asegurar y sujetar la pieza de trabajo a una plataforma estable. Sujetar el trabajo con la mano o contra el cuerpo lo deja inestable y puede provocar la pérdida de control.
3. Utilice protección auditiva durante un período de funcionamiento prolongado.
4. Manipule las brocas con mucho cuidado.
5. Compruebe cuidadosamente si la broca presenta grietas o daños antes de utilizarla.
   Sustituya inmediatamente las brocas agrietadas o dañadas.
6. Evite cortar clavos. Inspeccione la pieza de trabajo antes de utilizarla y retire todos los clavos.
7. Sujete la herramienta con firmeza.
8. Mantenga las manos alejadas de las piezas giratorias.
9. Asegúrese de que la broca no esté en contacto con la pieza de trabajo antes de encender el interruptor.
10. Antes de utilizar la herramienta en una pieza de trabajo real, déjela funcionar durante un rato.
    Preste atención a las vibraciones o tambaleos que puedan indicar que la broca está instalada incorrectamente.
11. Tenga cuidado con la dirección de giro de la broca y la dirección de avance.
12. No deje la herramienta en funcionamiento. Utilice la herramienta solo cuando la sostenga con la mano.
13. Apague siempre el interruptor y espere a que la broca se detenga por completo antes de retirar la herramienta de la pieza de trabajo.
14. No toque la broca inmediatamente después de utilizarla; puede estar extremadamente caliente y quemarle la piel.
15. No unte la base de la herramienta descuidadamente con diluyente, gasolina, aceite o similares.
    Pueden provocar grietas en la base de la herramienta.
16. Utilice brocas con el diámetro de vástago correcto que sea adecuado para la velocidad de la herramienta.
17. Algunos materiales contienen productos químicos que pueden ser tóxicos. Tenga cuidado para evitar la inhalación de polvo y el contacto con la piel. Siga los datos de seguridad del proveedor del material.
18. Utilice siempre la mascarilla antipolvo/respirador correctos para el material y la aplicación con la que esté trabajando.

NO permita que la comodidad o la familiaridad con el producto (obtenidas por el uso repetido) reemplacen el estricto cumplimiento de las normas de seguridad del producto en cuestión. El USO INDEBIDO o el incumplimiento de las normas de seguridad indicadas en este manual de instrucciones pueden provocar lesiones personales graves.

DESCRIPCIÓN FUNCIONAL

• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de ajustar o comprobar la función en la herramienta.

Ajuste de la protuberancia de la broca

Para ajustar la protuberancia de la broca, afloje la palanca de bloqueo y mueva la base de la herramienta hacia arriba o hacia abajo según desee girando el tornillo de ajuste. Después de ajustar, apriete firmemente la palanca de bloqueo para asegurar la base de la herramienta.

NOTA:

• Cuando la herramienta no esté asegurada, incluso si la palanca de bloqueo está apretada, apriete la tuerca hexagonal y luego apriete la palanca de bloqueo.

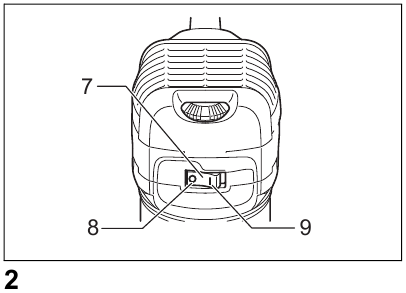

Acción del interruptor

• Antes de enchufar la herramienta, compruebe siempre que esté apagada.

Para iniciar la herramienta, pulse el lado "ON (I)" (ENCENDIDO [I]) del interruptor. Para detener la herramienta, pulse el lado "OFF (O)" (APAGADO [O]) del interruptor.

Función electrónica

La herramienta equipada con función electrónica es fácil de utilizar gracias a las siguientes características.

Control de velocidad constante
Control electrónico de la velocidad para obtener una velocidad constante. Es posible obtener un acabado fino, ya que la velocidad de rotación se mantiene constante incluso en condiciones de carga.

Arranque suave
La función de arranque suave minimiza el impacto del arranque y hace que la herramienta arranque suavemente.

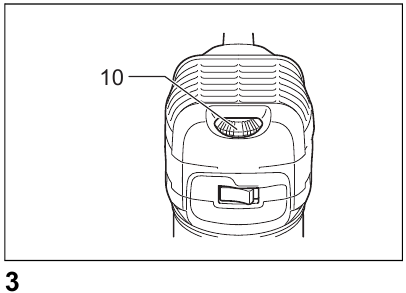

Dial de ajuste de velocidad

La velocidad de la herramienta se puede cambiar girando el dial de ajuste de velocidad a un número determinado del 1 al 6.
Se obtiene una velocidad mayor cuando se gira el dial en la dirección del número 6. Y se obtiene una velocidad menor cuando se gira en la dirección del número 1.
Esto permite seleccionar la velocidad ideal para un procesamiento óptimo del material, es decir, la velocidad se puede ajustar correctamente para adaptarse al material y al diámetro de la broca. Consulte la tabla para ver la relación entre la configuración de los números en el dial y la velocidad aproximada de la herramienta.

• Si la herramienta se utiliza de forma continua a bajas velocidades durante mucho tiempo, el motor se sobrecargará, lo que provocará un mal funcionamiento de la herramienta.
• El dial de ajuste de velocidad solo se puede girar hasta el 6 y volver al 1. No lo fuerce más allá del 6 o del 1, o la función de ajuste de velocidad podría dejar de funcionar.

MONTAJE

• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de realizar cualquier trabajo en ella.

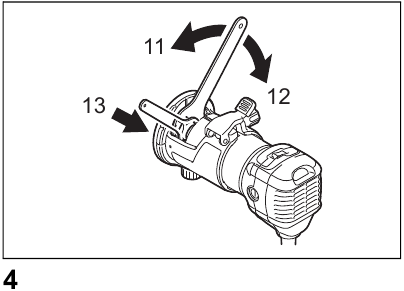

Instalación o extracción de la broca de corte

• No apriete la tuerca de la pinza sin insertar una broca, o el cono de la pinza se romperá.
• Utilice solo las llaves suministradas con la herramienta.

Inserte la broca hasta el fondo en el cono de la pinza y apriete la tuerca de la pinza de forma segura con las dos llaves o presionando el bloqueo del eje y utilizando la llave proporcionada. Para extraer la broca, siga el procedimiento de instalación a la inversa.

FUNCIONAMIENTO

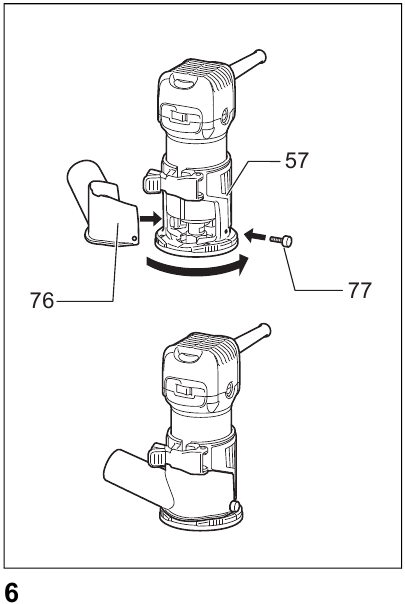

Para la base de la recortadora

• Antes de utilizar la herramienta con la base de la recortadora, instale siempre la boquilla de polvo en la base de la recortadora.

Coloque la base de la herramienta en la pieza de trabajo que se va a cortar sin que la broca haga contacto. A continuación, encienda la herramienta y espere hasta que la broca alcance la velocidad máxima. Mueva la herramienta hacia delante sobre la superficie de la pieza de trabajo, manteniendo la base de la herramienta enrasada y avanzando suavemente hasta que se complete el corte. Al realizar cortes en los bordes, la superficie de la pieza de trabajo debe estar en el lado izquierdo de la broca en la dirección de avance.

NOTA:

• Mover la herramienta hacia delante demasiado rápido puede provocar una mala calidad de corte o dañar la broca o el motor. Mover la herramienta hacia delante demasiado lentamente puede quemar y dañar el corte. La velocidad de avance adecuada dependerá del tamaño de la broca, el tipo de pieza de trabajo y la profundidad de corte. Antes de empezar a cortar la pieza de trabajo real, es aconsejable hacer un corte de muestra en un trozo de madera de desecho. Esto mostrará exactamente cómo quedará el corte y le permitirá comprobar las dimensiones.
• Cuando utilice el patín de la recortadora, la guía recta o la guía de la recortadora, asegúrese de mantenerlo en el lado derecho en la dirección de avance. Esto ayudará a mantenerlo enrasado con el lado de la pieza de trabajo.


• Dado que un corte excesivo puede provocar una sobrecarga del motor o dificultades para controlar la herramienta, la profundidad de corte no debe ser superior a 3 mm en una pasada al cortar ranuras. Si desea cortar ranuras de más de 3 mm de profundidad, realice varias pasadas con ajustes de broca progresivamente más profundos.

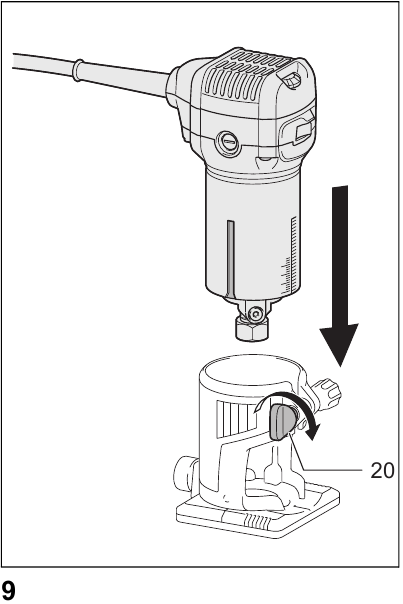

Base de la recortadora (resina) (accesorio opcional)
Puede utilizar la base de la recortadora (resina) como accesorio opcional, como se muestra en la figura.

Coloque la herramienta sobre la base de la recortadora (resina) y apriete la tuerca de mariposa en la protrusión deseada de la broca. Para los procedimientos de funcionamiento, consulte el funcionamiento de la base de la recortadora.

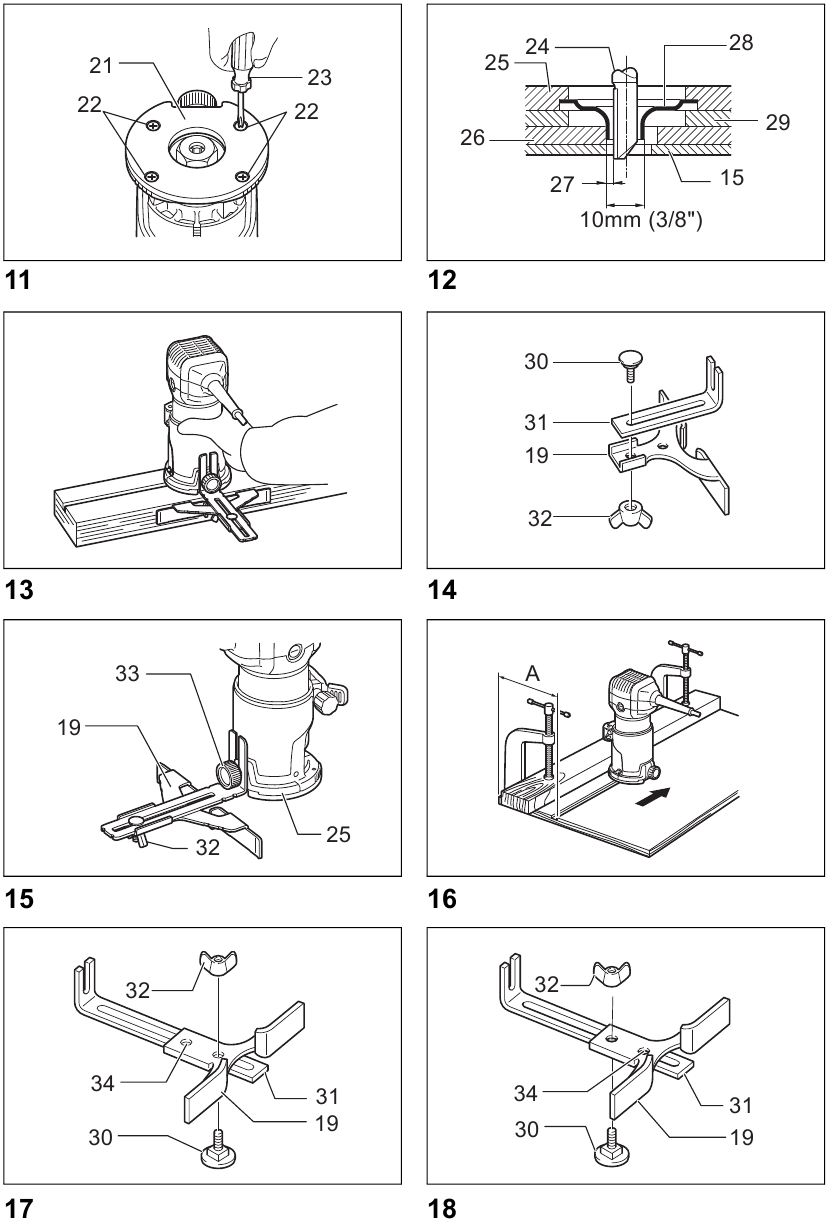

Guía de plantilla
La guía de plantilla proporciona un manguito a través del cual pasa la broca, lo que permite utilizar la recortadora con patrones de plantilla.

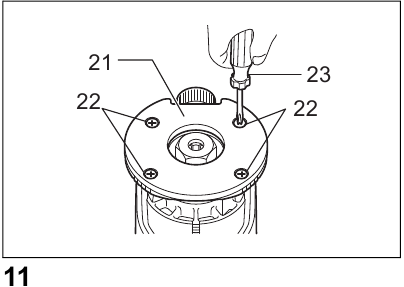

Afloje los tornillos y retire el protector de la base. Coloque la guía de plantilla en la base y vuelva a colocar el protector de la base. A continuación, fije el protector de la base apretando los tornillos.

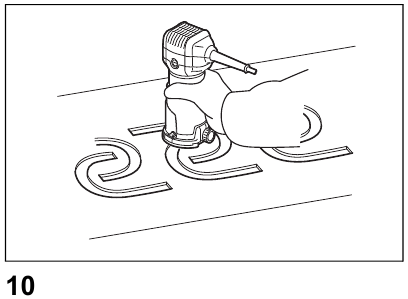

Fije la plantilla a la pieza de trabajo. Coloque la herramienta en la plantilla y mueva la herramienta con la guía de plantilla deslizándose a lo largo del lado de la plantilla.

NOTA:

• La pieza de trabajo se cortará con un tamaño ligeramente diferente al de la plantilla. Tenga en cuenta la distancia (X) entre la broca del router y el exterior de la guía de la plantilla. La distancia (X) se puede calcular utilizando la siguiente ecuación:
  Distancia (X) = (diámetro exterior de la guía de la plantilla – diámetro de la broca del router)/2

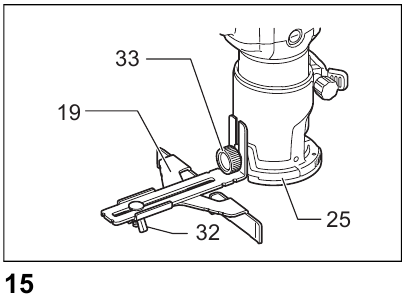

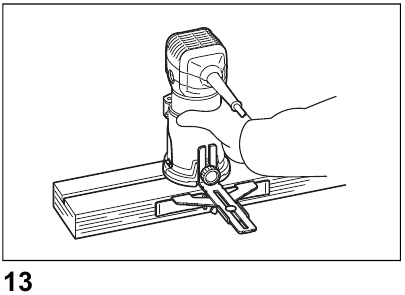

Guía recta (accesorio)
La guía recta se utiliza eficazmente para cortes rectos al chaflanar o ranurar.

Fije la placa guía a la guía recta con el perno y la tuerca de mariposa.

Fije la guía recta con el tornillo de abrazadera (A). Afloje la tuerca de mariposa de la guía recta y ajuste la distancia entre la broca y la guía recta. A la distancia deseada, apriete la tuerca de mariposa de forma segura. Al cortar, mueva la herramienta con la guía recta enrasada con el lado de la pieza de trabajo.

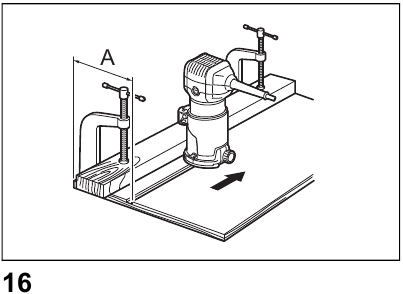

Si la distancia (A) entre el lado de la pieza de trabajo y la posición de corte es demasiado grande para la guía recta, o si el lado de la pieza de trabajo no es recto, no se puede utilizar la guía recta. En este caso, sujete firmemente una tabla recta a la pieza de trabajo y utilícela como guía contra la base de la recortadora. Alimente la herramienta en la dirección de la flecha.

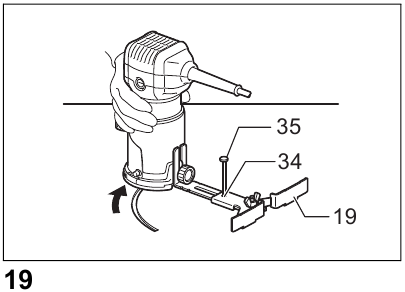

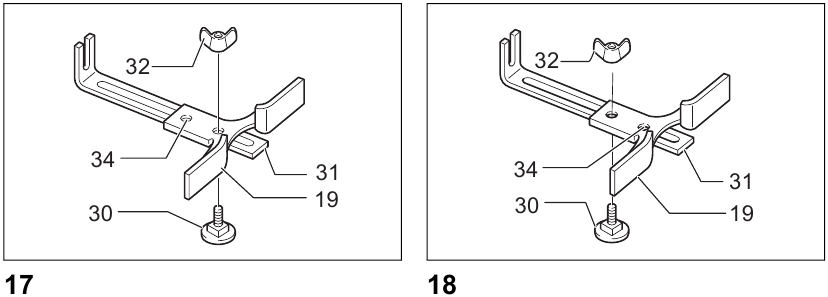

Trabajo circular
El trabajo circular se puede realizar si monta la guía recta y la placa guía como se muestra en la Fig. 17 o 18.

El radio mínimo y máximo de los círculos a cortar (distancia entre el centro del círculo y el centro de la broca) son los siguientes:
Mín.: 70 mm
Máx.: 221 mm
Fig. 17 para cortar círculos entre 70 mm y 121 mm de radio.
Fig. 18 para cortar círculos entre 121 mm y 221 mm de radio.
NOTA:

• Los círculos entre 172 mm y 186 mm de radio no se pueden cortar con esta guía.

Alinee el orificio central de la guía recta con el centro del círculo que se va a cortar. Introduzca un clavo de menos de 6 mm de diámetro en el orificio central para fijar la guía recta. Gire la herramienta alrededor del clavo en el sentido de las agujas del reloj.

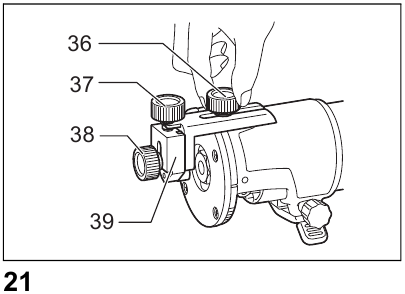

Guía de la recortadora (accesorio opcional)
El recorte, los cortes curvos en chapas para muebles y similares se pueden hacer fácilmente con la guía de la recortadora. El rodillo guía se desplaza por la curva y asegura un corte fino.

Instale la guía de la recortadora en la base de la herramienta con el tornillo de abrazadera (A). Afloje el tornillo de abrazadera (B) y ajuste la distancia entre la broca y la guía de la recortadora girando el tornillo de ajuste (1 mm por vuelta). A la distancia deseada, apriete el tornillo de abrazadera (B) para fijar la guía de la recortadora en su sitio.

Al cortar, mueva la herramienta con el rodillo guía desplazándose por el lado de la pieza de trabajo.

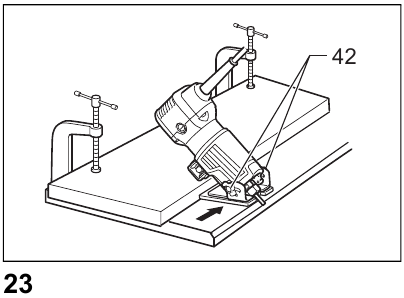

Base inclinable (accesorio opcional)
La base inclinable (accesorio opcional) es conveniente para el chaflanado.

Coloque la herramienta sobre la base inclinable y cierre la palanca de bloqueo en la protrusión deseada de la broca. Para el ángulo deseado, apriete los tornillos de sujeción en sus lados.
Sujete firmemente una tabla recta a la pieza de trabajo y utilícela como guía contra la base de la recortadora. Alimente la herramienta en la dirección de la flecha.

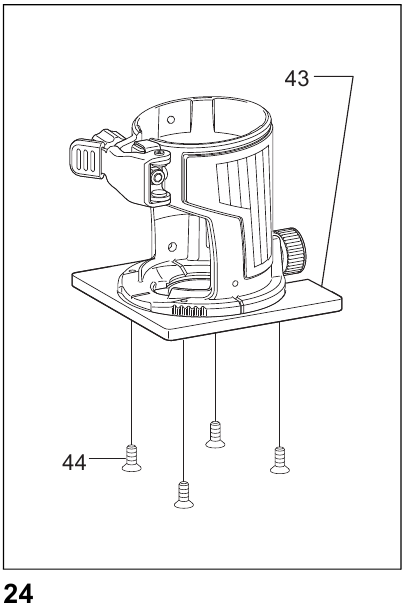

Protector de la base retirado de la base inclinable (accesorio opcional)
El montaje del protector de la base que se ha retirado de la base inclinable en la base de la recortadora permite cambiar la base de la recortadora de la base redonda a una base cuadrada.
Para otra aplicación, retire el protector de la base de la base inclinable aflojando y retirando cuatro tornillos.

Y, a continuación, monte el protector de la base en la base de la recortadora.

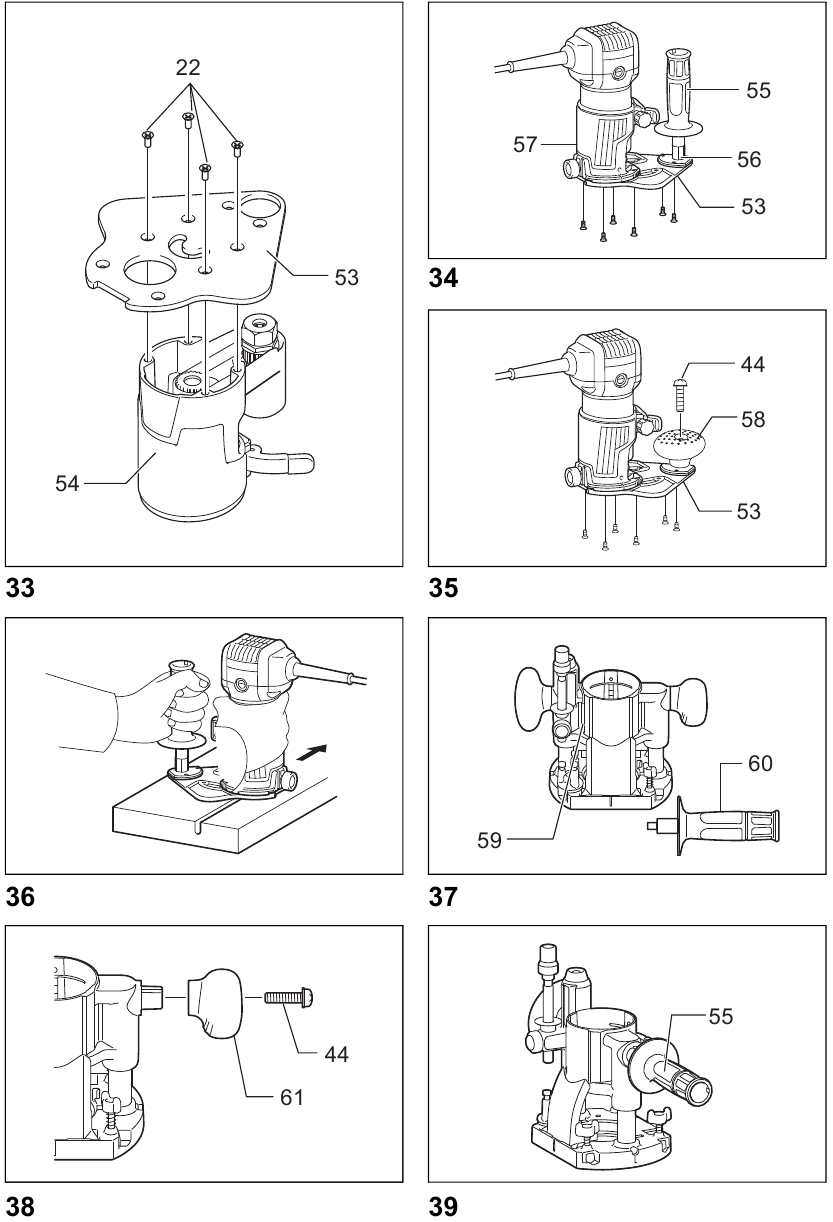

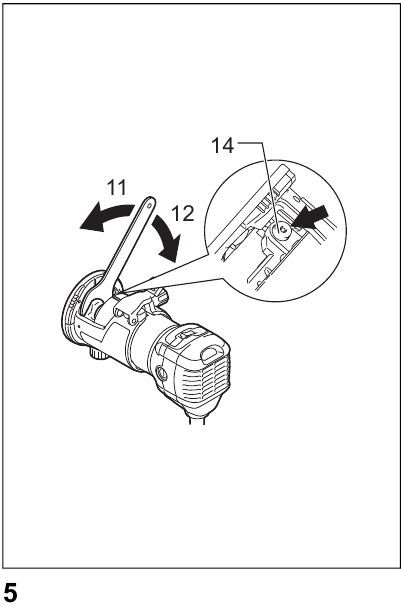

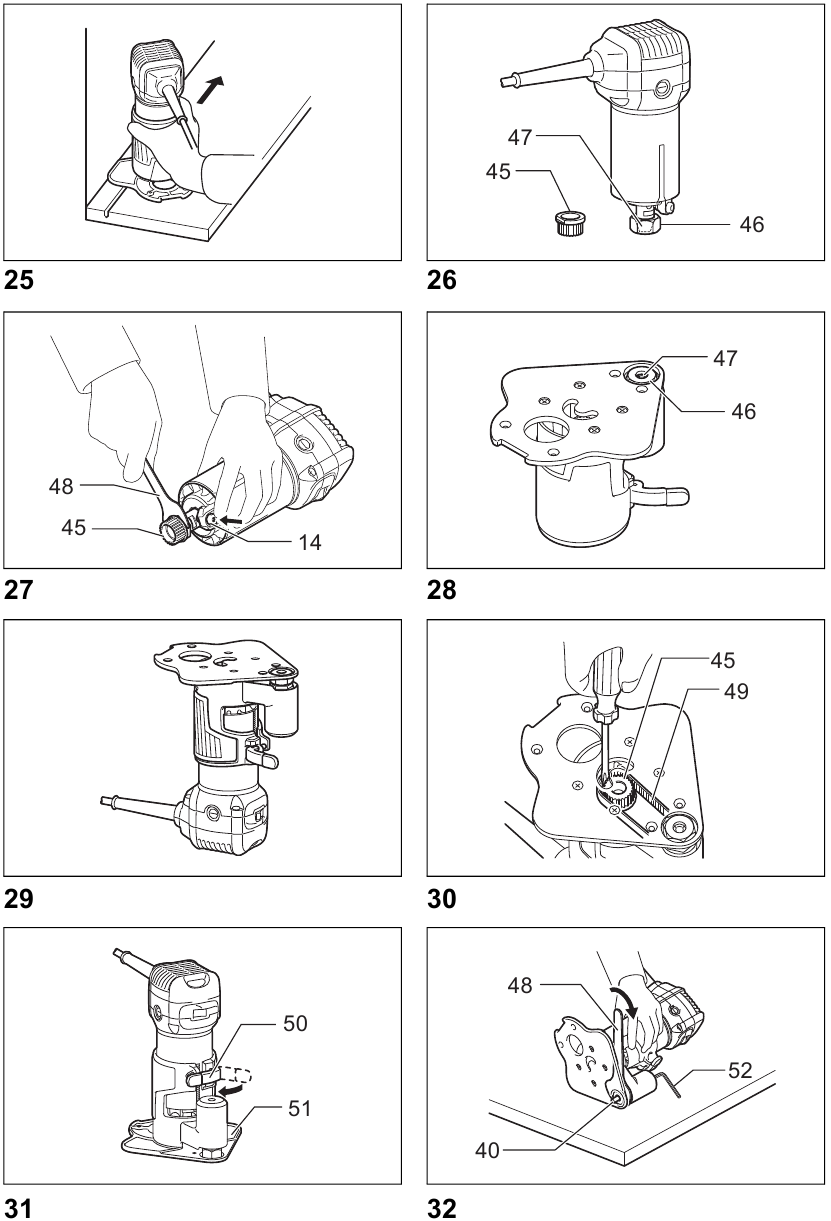

Base de desplazamiento (accesorio opcional)

1. La base de desplazamiento (accesorio opcional) es práctica para trabajar en zonas estrechas, como esquinas.

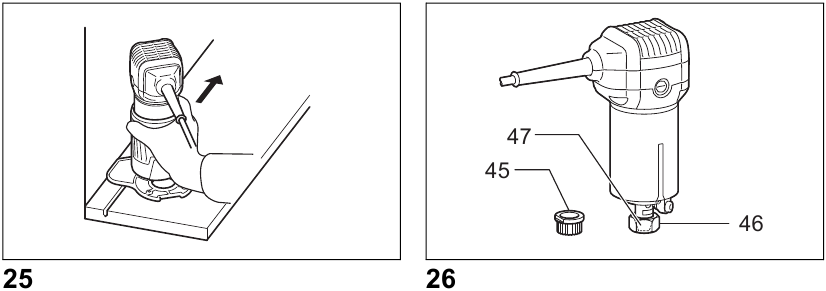

   Antes de instalar la herramienta en la base de desplazamiento, retire la tuerca de la pinza y el cono de la pinza aflojando la tuerca de la pinza.

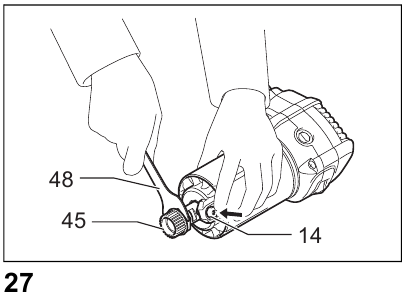

   Instale la polea en la herramienta presionando el bloqueo del eje y apretando firmemente la polea con una llave.

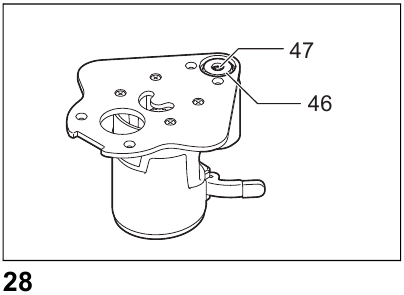

   Coloque el cono de la pinza y atornille la tuerca de la pinza en la base de desplazamiento como se muestra en la figura.

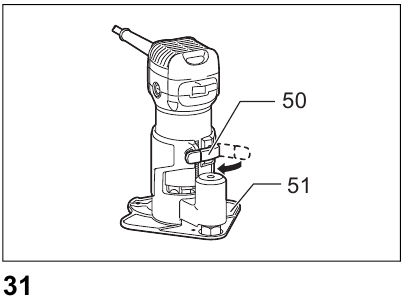

   Monte la herramienta en la base de desplazamiento.

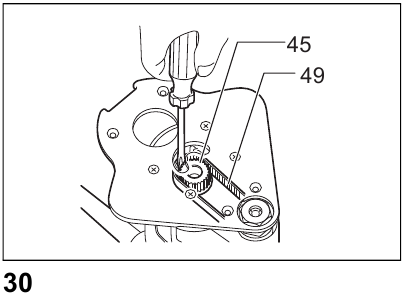

   Coloque un extremo de la correa sobre la polea con un destornillador y asegúrese de que todo el ancho de la correa encaje completamente sobre la polea.

   Fíjela con una palanca de bloqueo en la base de desplazamiento.

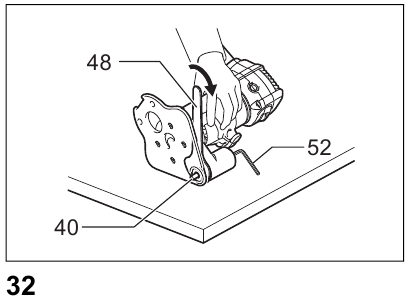

   Para instalar la broca, coloque la herramienta con la base de desplazamiento de lado. Inserte la llave hexagonal en el orificio de la base de desplazamiento.
   Con la llave hexagonal en esa posición, inserte la broca en el cono de la pinza en el eje de la base de desplazamiento desde el lado opuesto y apriete firmemente la tuerca de la pinza con una llave.
   Para retirar la broca al reemplazarla, siga el procedimiento de instalación en sentido inverso.

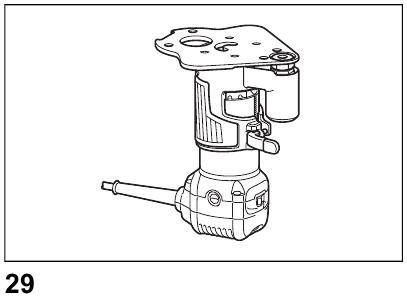

2. La base de desplazamiento (accesorio opcional) también se puede utilizar con una base de recortadora y un accesorio de agarre (accesorio opcional) para una mayor estabilidad.

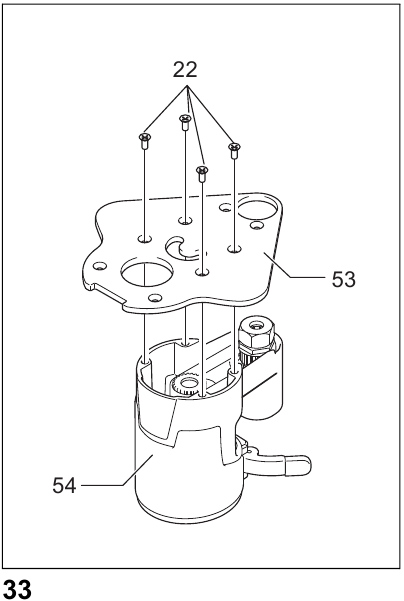

   Afloje los tornillos y retire la sección superior de la base de desplazamiento. Deje a un lado la sección superior de la base de desplazamiento.

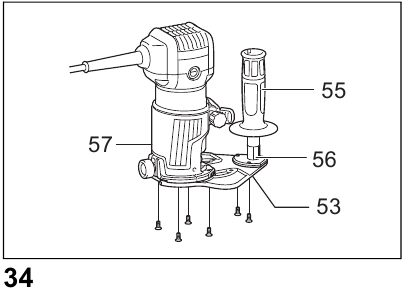

   Monte la base de la recortadora con cuatro tornillos y el accesorio de agarre (accesorio opcional) con dos tornillos en la placa base de desplazamiento.

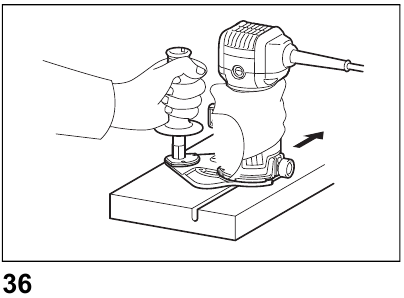

   Atornille una empuñadura tipo barra (accesorio opcional) en el accesorio de agarre.

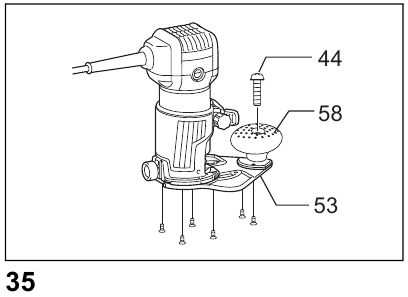

   De otra forma de uso, la empuñadura tipo pomo que se retira de una base de inmersión (accesorio opcional) se puede instalar en el accesorio de agarre. Para instalar la empuñadura tipo pomo, colóquela en el accesorio de agarre y fíjela con un tornillo.


Cuando se utiliza como fresadora solo con una base de inmersión (accesorio opcional)

• Cuando la utilice como fresadora, sujete firmemente la herramienta con ambas manos.

Para utilizar la herramienta como fresadora, instale la herramienta en una base de inmersión (accesorio opcional) presionándola completamente hacia abajo.

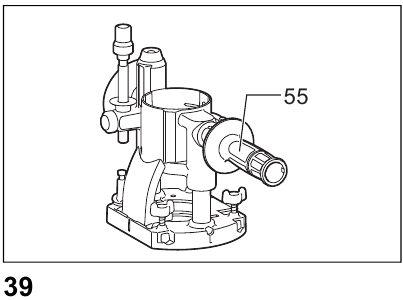

Se puede utilizar una empuñadura tipo pomo o una empuñadura tipo barra (accesorio opcional) según su trabajo.

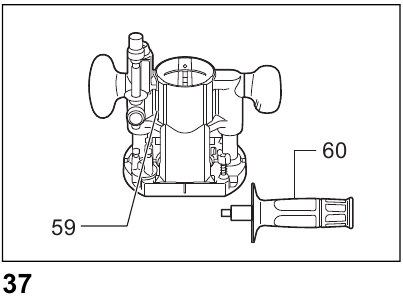

Para utilizar la empuñadura tipo barra (accesorio opcional), afloje el tornillo y retire la empuñadura tipo pomo.

Y luego atornille la empuñadura tipo barra en la base.

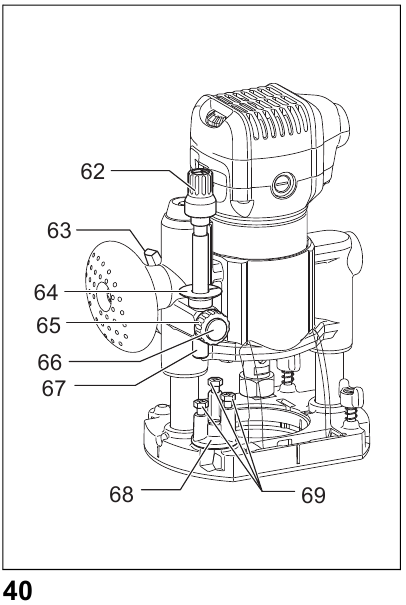

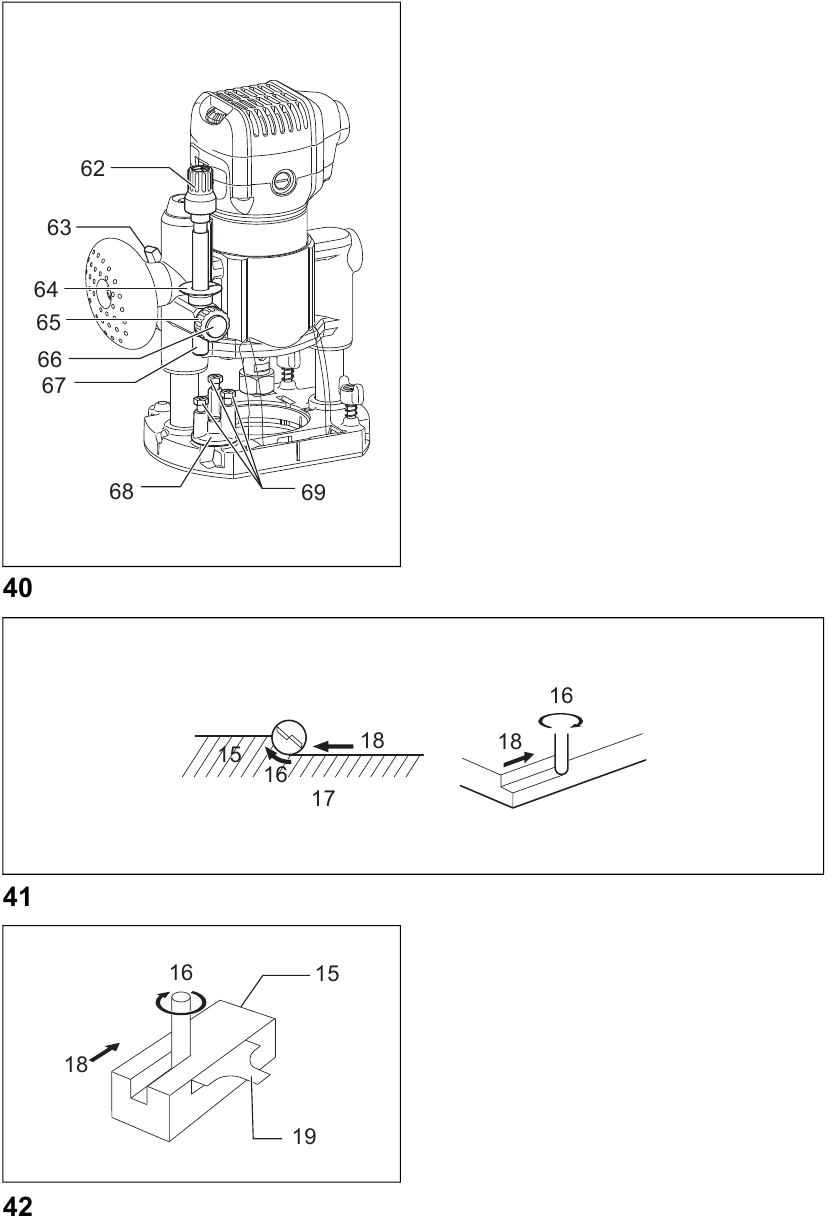

Ajuste de la profundidad de corte cuando se utiliza la base de inmersión (accesorio opcional)
Coloque la herramienta sobre una superficie plana. Afloje la palanca de bloqueo y baje el cuerpo de la herramienta hasta que la broca toque la superficie plana. Apriete la palanca de bloqueo para bloquear el cuerpo de la herramienta. (Fig. 40) Gire la tuerca de ajuste del poste de tope en sentido contrario a las agujas del reloj.

Baje el poste de tope hasta que haga contacto con el perno de ajuste. Alinee el puntero de profundidad con la graduación "0". La profundidad de corte se indica en la escala mediante el puntero de profundidad.
Mientras presiona el botón de avance rápido, levante el poste de tope hasta obtener la profundidad de corte deseada. Se pueden obtener ajustes de profundidad minuciosos girando el pomo de ajuste (1 mm por vuelta).
Al girar la tuerca de ajuste del poste de tope en el sentido de las agujas del reloj, puede sujetar firmemente el poste de tope.
Ahora, la profundidad de corte predeterminada se puede obtener aflojando la palanca de bloqueo y luego bajando el cuerpo de la herramienta hasta que el poste de tope haga contacto con el perno hexagonal de ajuste del bloque de tope.
Sujete siempre firmemente la herramienta por ambas empuñaduras durante el funcionamiento. Coloque la base de la herramienta en la pieza de trabajo que se va a cortar sin que la broca haga contacto. Luego encienda la herramienta y espere hasta que la broca alcance la velocidad máxima. Baje el cuerpo de la herramienta y mueva la herramienta hacia adelante sobre la superficie de la pieza de trabajo, manteniendo la base de la herramienta nivelada y avanzando suavemente hasta que se complete el corte.
Cuando realice cortes de borde, la superficie de la pieza de trabajo debe estar en el lado izquierdo de la broca en la dirección de avance.

NOTA:

• Mover la herramienta hacia adelante demasiado rápido puede provocar una mala calidad de corte o dañar la broca o el motor. Mover la herramienta hacia adelante demasiado lentamente puede quemar y dañar el corte. La velocidad de avance adecuada dependerá del tamaño de la broca, el tipo de pieza de trabajo y la profundidad de corte. Antes de comenzar el corte en la pieza de trabajo real, es aconsejable hacer un corte de muestra en un trozo de madera de desecho. Esto mostrará exactamente cómo se verá el corte y le permitirá verificar las dimensiones.
• Cuando utilice la guía recta, asegúrese de instalarla en el lado derecho en la dirección de avance. Esto ayudará a mantenerla nivelada con el lado de la pieza de trabajo.

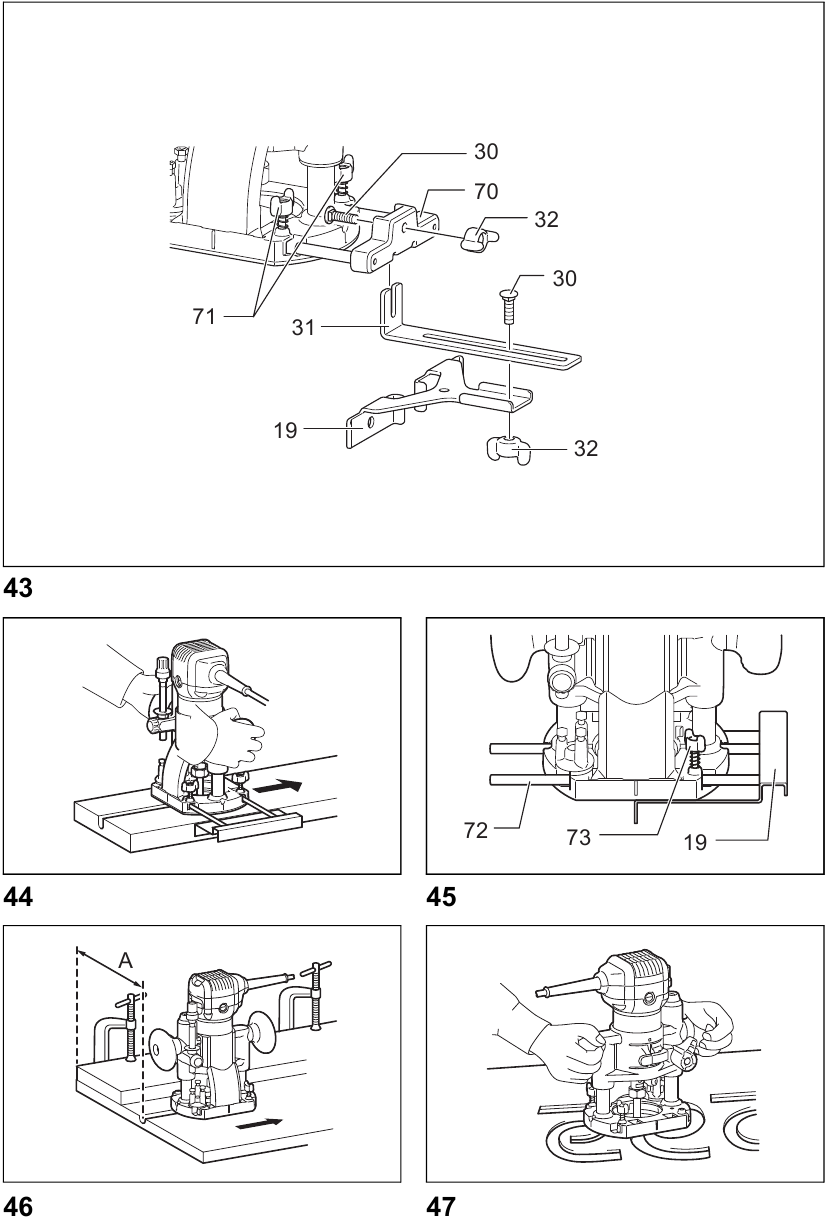

Guía recta cuando se utiliza como fresadora (necesario para usar con el soporte de guía (accesorio opcional))
La guía recta se utiliza eficazmente para cortes rectos al biselar o ranurar.

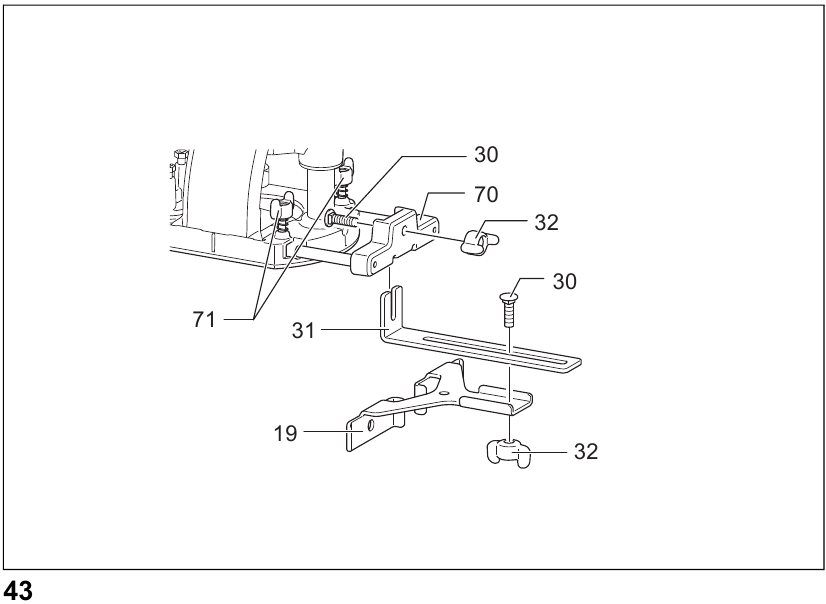

Instale la guía recta en el soporte de guía (accesorio opcional) con la tuerca de mariposa.
Inserte el soporte de guía en los orificios de la base de inmersión y apriete los pernos de mariposa. Para ajustar la distancia entre la broca y la guía recta, afloje la tuerca de mariposa. A la distancia deseada, apriete la tuerca de mariposa para asegurar la guía recta en su lugar.

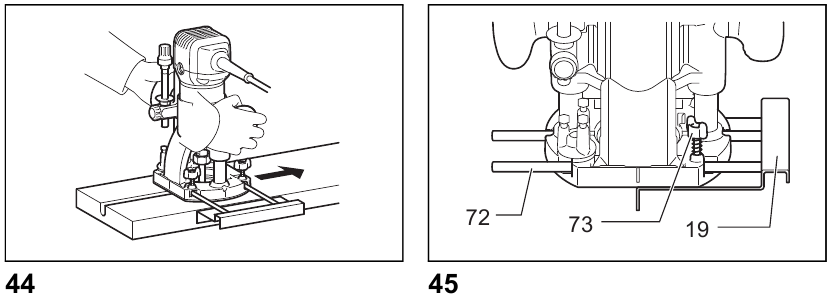

Guía recta (accesorio opcional)
La guía recta se utiliza eficazmente para cortes rectos al biselar o ranurar.

Para instalar la guía recta, inserte las barras de guía en los orificios de la base de inmersión. Ajuste la distancia entre la broca y la guía recta. A la distancia deseada, apriete los pernos de mariposa para asegurar la guía recta en su lugar.
Al cortar, mueva la herramienta con la guía recta al ras del lado de la pieza de trabajo.

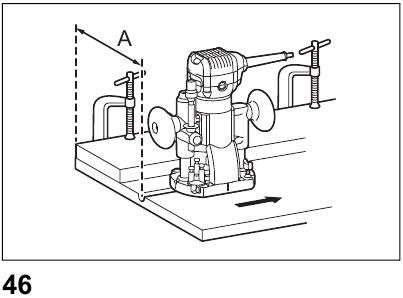

Si la distancia (A) entre el lado de la pieza de trabajo y la posición de corte es demasiado ancha para la guía recta, o si el lado de la pieza de trabajo no es recto, no se puede utilizar la guía recta. En este caso, sujete firmemente una tabla recta a la pieza de trabajo y utilícela como guía contra la base de la fresadora. Avance la herramienta en la dirección de la flecha.

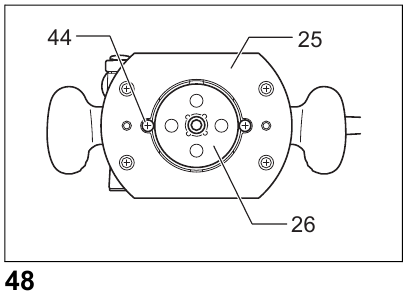

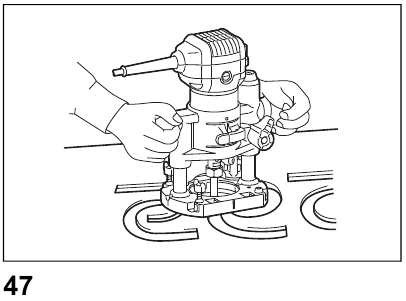

Guía de plantilla (accesorio)
La guía de plantilla proporciona un manguito a través del cual pasa la broca, lo que permite el uso de la herramienta con patrones de plantilla.

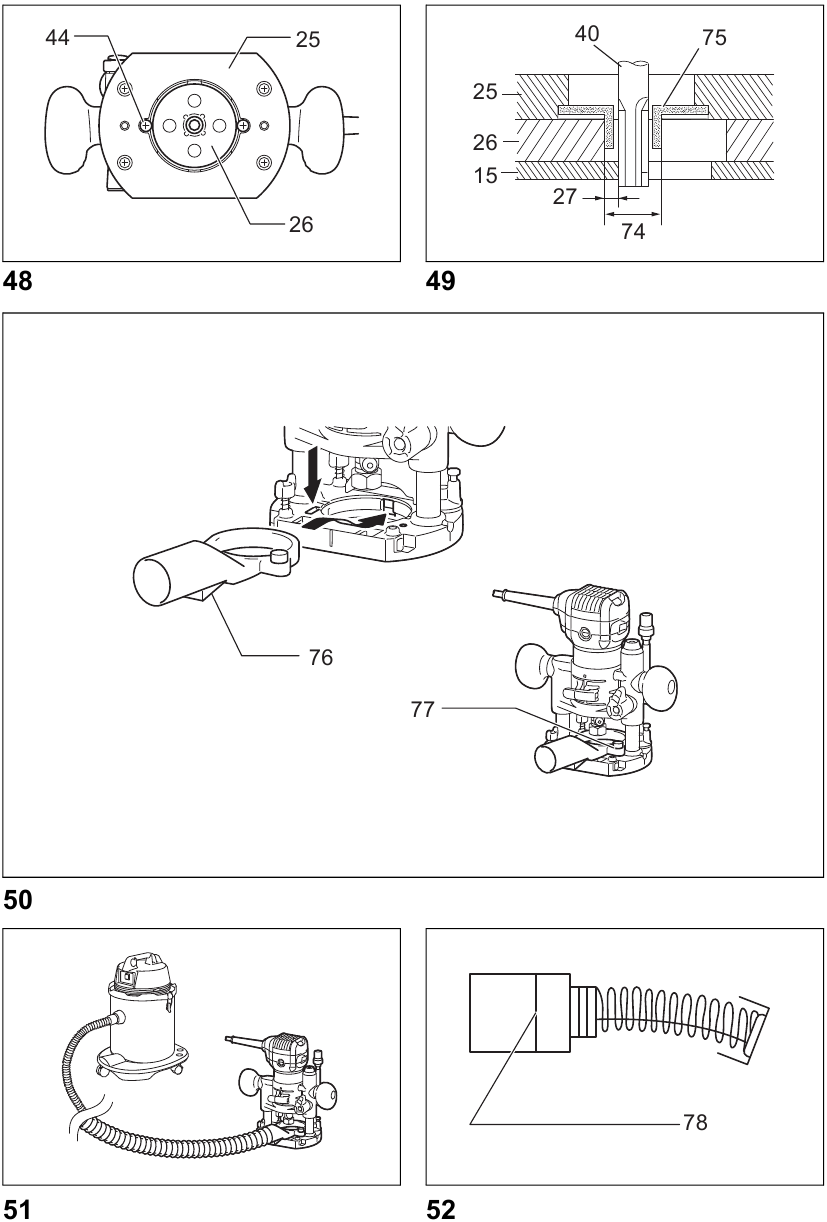

Para instalar la guía de plantilla, afloje los tornillos de la base de la herramienta, inserte la guía de plantilla y luego apriete los tornillos.

Fije la plantilla a la pieza de trabajo. Coloque la herramienta en la plantilla y muévala con la guía de la plantilla deslizándose a lo largo del lado de la plantilla.

NOTA:

• La pieza de trabajo se cortará con un tamaño ligeramente diferente al de la plantilla. Tenga en cuenta la distancia (X) entre la broca y el exterior de la guía de la plantilla.
  La distancia (X) se puede calcular mediante la siguiente ecuación:
  Distancia (X) = (diámetro exterior de la guía de la plantilla – diámetro de la broca)/2

Conjuntos de boquillas de polvo
Para la base de la recortadora (Fig. 6)
Para la base de inmersión (accesorio opcional) (Fig. 50) Utilice la boquilla de polvo para la extracción de polvo. Instale la boquilla de polvo en la base de la herramienta utilizando el tornillo de mariposa de forma que la protuberancia de la boquilla de polvo encaje en la muesca de la base de la herramienta.

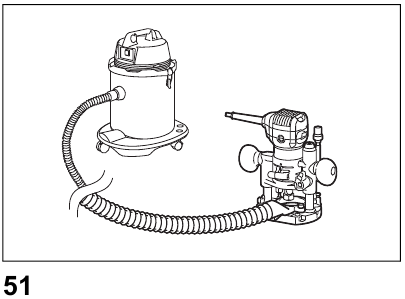

A continuación, conecte una aspiradora a la boquilla de polvo.

MANTENIMIENTO

• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de intentar realizar cualquier inspección o mantenimiento.
• Nunca utilice gasolina, bencina, disolvente, alcohol o similares, ya que podría causar decoloración, deformación o grietas.

Sustitución de las escobillas de carbón
Retire y revise las escobillas de carbón con regularidad. Cámbielas cuando se desgasten hasta la marca límite. Mantenga las escobillas de carbón limpias y libres para que se deslicen en los soportes. Las dos escobillas de carbón deben sustituirse al mismo tiempo. Utilice únicamente escobillas de carbón idénticas.

Utilice un destornillador para retirar las tapas de los portaescobillas. Saque las escobillas de carbón desgastadas, introduzca las nuevas y asegure las tapas de los portaescobillas.

Para mantener la SEGURIDAD y la FIABILIDAD del producto, las reparaciones, cualquier otro mantenimiento o ajuste deben ser realizados por los centros de servicio autorizados de Makita, utilizando siempre piezas de repuesto de Makita.

ACCESORIOS OPCIONALES

• Se recomienda utilizar estos accesorios o aditamentos con la herramienta Makita especificada en este manual. El uso de cualquier otro accesorio o aditamento podría entrañar un riesgo de lesiones para las personas. Utilice el accesorio o aditamento solo para el propósito establecido.

Si necesita ayuda para obtener más detalles sobre estos accesorios, consulte a su centro de servicio local de Makita.

• Brocas para formar ranuras y rectas
• Brocas para formar bordes
• Brocas para recortar laminados
• Conjunto de guía recta
• Conjunto de guía de fresadora
• Conjunto de base de fresadora
• Conjunto de base de fresadora (resina)
• Conjunto de base inclinable
• Conjunto de base de inmersión
• Conjunto de base descentrada
• Guía de plantilla
• Cono de pinza de 6 mm
• Cono de pinza de 6,35 mm (1/4")
• Cono de pinza de 8 mm
• Cono de pinza de 9,53 mm (3/8")
• Llave 13
• Llave 22

NOTA:

• Algunos elementos de la lista pueden incluirse en el paquete de la herramienta como accesorios estándar. Pueden diferir de un país a otro.

Ruido
El nivel de ruido típico ponderado A determinado según la norma EN60745:
Nivel de presión sonora (L_pA): 82 dB (A)
Nivel de potencia sonora (L_WA): 93 dB (A)
Incertidumbre (K): 3 dB (A)
Utilice protección auditiva

Vibración
El valor total de vibración (suma vectorial triaxial) determinado según la norma EN60745:
Modo de trabajo: rotación sin carga
Emisión de vibraciones (a_h): 2,5 m/s² o menos
Incertidumbre (K): 1,5 m/s²
Modo de trabajo: corte de ranuras en MDF
Emisión de vibraciones (a_h): 3,5 m/s²
Incertidumbre (K): 1,5 m/s²

• El valor de emisión de vibraciones declarado se ha medido de acuerdo con el método de prueba estándar y puede utilizarse para comparar una herramienta con otra.
• El valor de emisión de vibraciones declarado también puede utilizarse en una evaluación preliminar de la exposición.

• La emisión de vibraciones durante el uso real de la herramienta eléctrica puede diferir del valor de emisión declarado en función de las formas en que se utilice la herramienta.
• Asegúrese de identificar las medidas de seguridad para proteger al operador que se basen en una estimación de la exposición en las condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento, como los momentos en que la herramienta está apagada y cuando está funcionando en vacío, además del tiempo de activación).

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

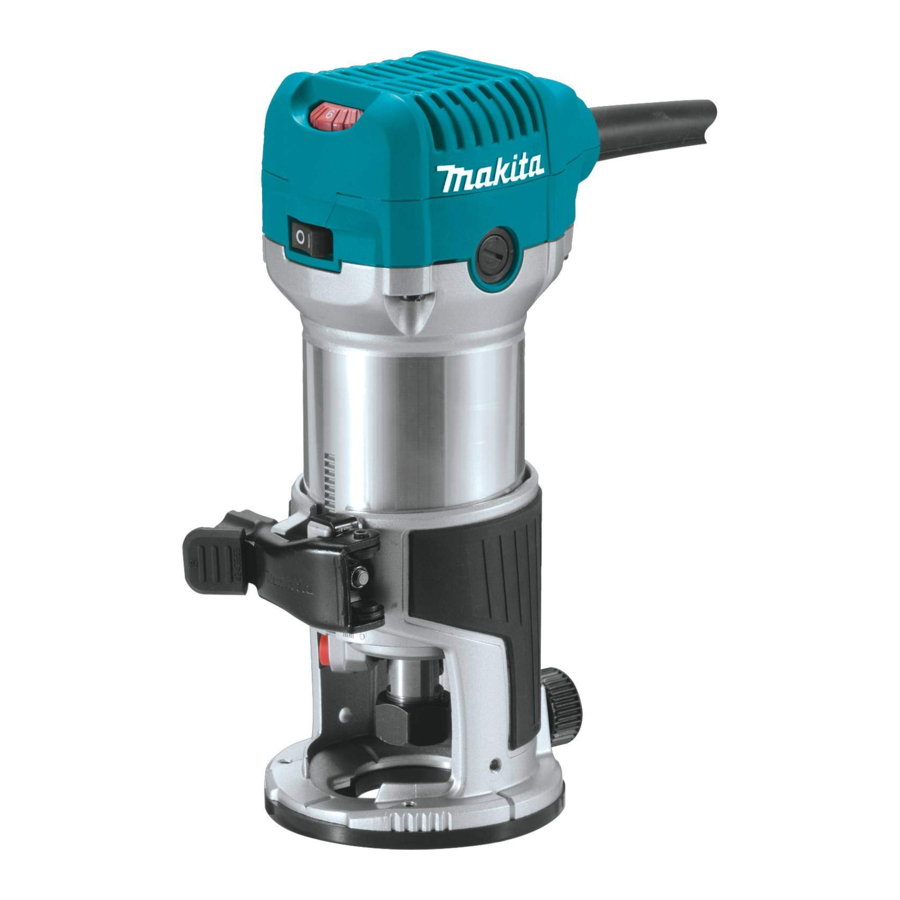

Descargar Manual de Makita RT0700C, RT0700CX3, RT0700CX3J

Idiomas disponibles
