Manual de RIDGID SeeSnake

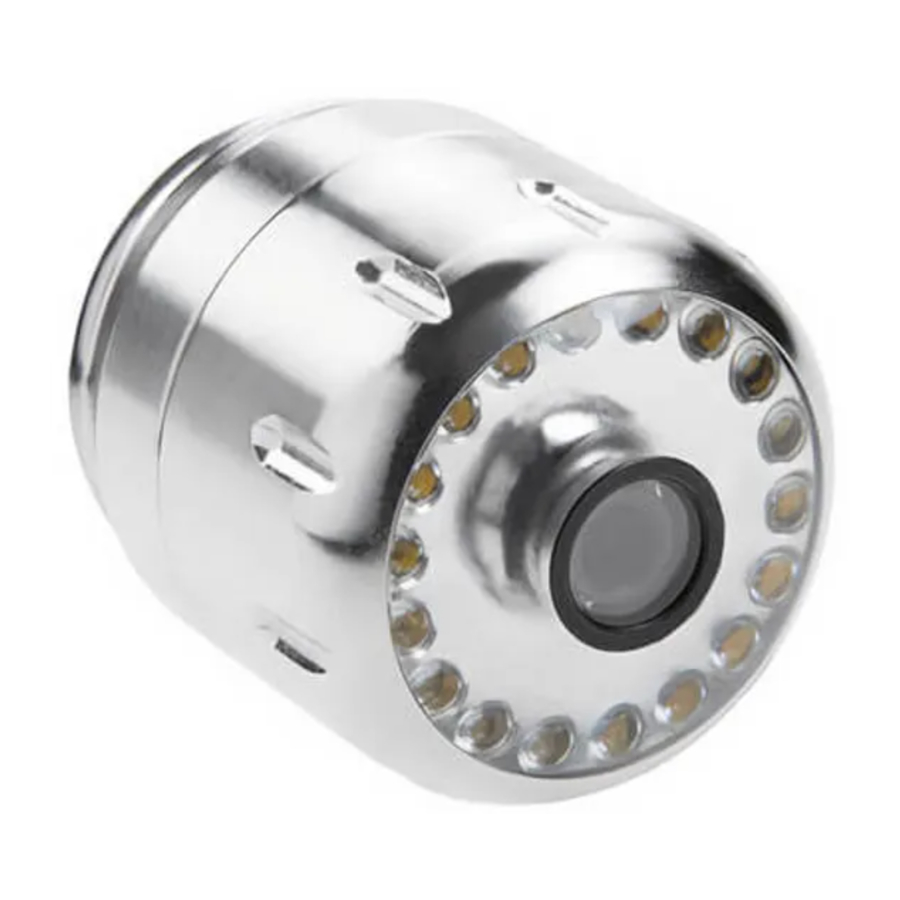

Introducción

Esta guía explica cómo quitar e instalar el cabezal de la cámara en un carrete de cámara SeeSnake. Puede ser necesario quitar el cabezal de la cámara para tareas de servicio, resolución de problemas o para inspeccionar los componentes dentro del resorte.

Herramientas y materiales necesarios

• Llave de boca SeeSnake

Símbolos de seguridad
AVISO indica información relacionada con la protección de la propiedad.

Extracción del cabezal de la cámara

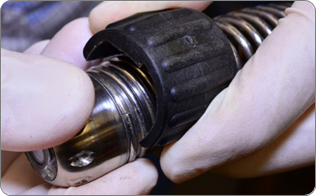

1. Encaje la llave de boca en el resorte, justo detrás de la cámara.

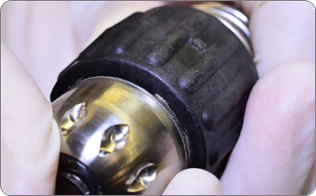

2. Alinee la muesca dentro de la llave de boca con el extremo de la espiral del resorte.

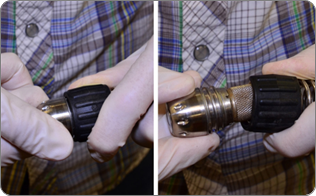

3. Desenrosque el resorte de la cámara.

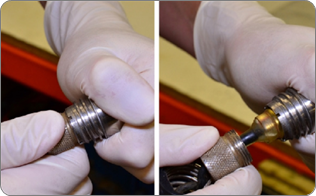

4. Desenrosque el manguito de bloqueo de la cámara.

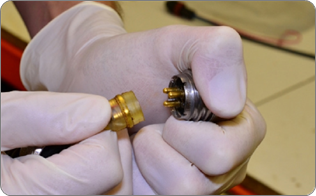

5. Tire de la cámara directamente hacia afuera del conector del transmisor.
   AVISO
   Para evitar dañar las clavijas del conector de la cámara, no las doble ni las tuerza mientras saca la cámara del conector.


Instalación del cabezal de la cámara

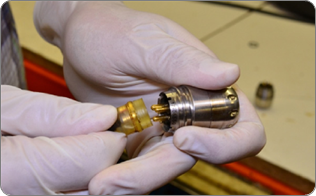

1. Alinee las clavijas del cabezal de la cámara con el conector del transmisor y empújelas juntas.

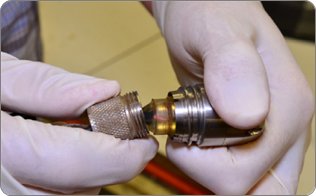

2. Deslice el manguito de bloqueo del cable de empuje sobre la cámara.

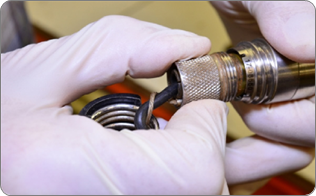

3. Para asegurarse de que los cables de seguridad estén rectos cuando enrosque la cámara en el resorte, gire la cámara hacia atrás (en sentido antihorario) aproximadamente 1,5 vueltas.

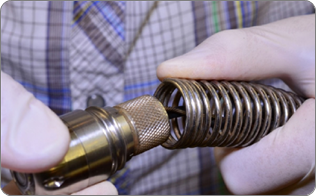

4. El transmisor se torcerá cuando enrosque la cámara en el resorte. Gire la cámara una vuelta en sentido antihorario para contrarrestar la torsión y luego enrósquela en el resorte.

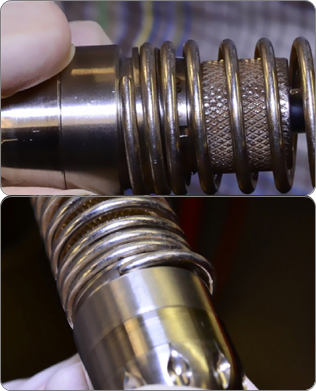

5. Enrosque el resorte en la cámara hasta que el extremo del resorte quede al ras contra el cabezal de la cámara.
   AVISO
   No apriete demasiado el resorte.


Servicio de fábrica de SeeSnake
Reparación:
+1 (858) 244-6689
Asistencia técnica del producto:
+1 (888) 477-5339
3777 Ruffin Road
San Diego, CA 92123-1813
