Manual del xDuoo TA-22

Notas de funcionamiento

1. Encender la alimentación
   Antes de encenderlo, compruebe de nuevo si las conexiones son correctas y si las especificaciones del adaptador son correctas.
2. Usar el teléfono móvil
   Usar el teléfono móvil cerca del amplificador puede causar ruido durante la reproducción. Si esto ocurre, aleje el teléfono móvil del amplificador.
3. Mover la máquina
   Desconecte el adaptador de corriente y los cables antes de mover la máquina.

Introducción del producto

El TA-22 es un DAC de escritorio y amplificador de auriculares balanceado de válvulas que contiene USB de alto rendimiento, decodificación de audio óptica, coaxial y Bluetooth y válvula para el procesamiento de audio. El decodificador de audio USB utiliza el chip XU208 de XMOS, admite hasta PCM 32bit/384kHz y DSD256, y admite la decodificación de renderizado MQA. La entrada óptica y coaxial puede admitir hasta 24Bit/384kHz, DSD128 (DOP). El Bluetooth adopta el chip Qualcomm, admite los formatos atpX, atpX_LL, atpX_HD y LDAC HD. Los chips DAC utilizan dos chips ES9038Q2M de ESS, que tiene menor distorsión y mayor SNR. Adopta un tubo 12AU7 para el preamplificador para suavizar el sonido, el postamplificador adopta transistores para el búfer de clase A, +/-16V incorporado para el circuito OCL, de modo que no solo tiene un sonido de naturaleza suave, sino que tampoco pierde velocidad.

Este producto es adecuado para conectar con diferentes fuentes de audio, como PC, teléfono móvil y otros tipos de equipos de reproducción. Puede mejorar la calidad de sonido del equipo de reproducción original de forma eficaz, y también puede controlar una variedad de auriculares de gama alta, ¡para que pueda disfrutar de una música más real e impactante!

Características

1. Con pantalla OLED de 3,12 pulgadas, muestra la información de la música.
2. Admite funciones de decodificación de audio USB, funciona en modo de transferencia asíncrona, admite hasta PCM 32Bit/384KHz, DSD256 y renderizado MQA.
3. Admite decodificación de audio coaxial/óptica, admite hasta PCM 24bit / 384Khz y señal DSD128
4. Admite decodificación de audio Bluetooth, Bluetooth 5.1, admite formatos BC, AAC, aptX, aptX_LL, aptX_HD, LDAC.
5. El chip DAC utiliza dos chips ES9038Q2M de ESS para admitir señales DSD, DXD y PCM nativas, mejor rendimiento de decodificación.
6. Tres ajustes de ganancia para adaptarse a las diferentes necesidades de los auriculares.
7. Siete opciones de filtro digital.
8. Tiene un tubo incorporado para el preamplificador, transistores para el búfer de clase A. No solo tiene un sonido de naturaleza suave, sino que tampoco pierde la sensación de velocidad.
9. Adopta condensadores de poliéster metalizados personalizados ELNA SILMIC(II), NICHICON FW(M).
10. Adopta el transformador tipo E de alta calidad con bajo ruido y bajo flujo de fuga especialmente para amplificadores de transistores.
11. Tiene protección contra sobretensión/sobrecorriente incorporada, de modo que se puede evitar dañar el amplificador si la tensión/corriente de entrada excede el valor límite.
12. Tiene un circuito de silencio incorporado al encender el amplificador para evitar el ruido POP y asegurarse de que la válvula funcione en su mejor condición.

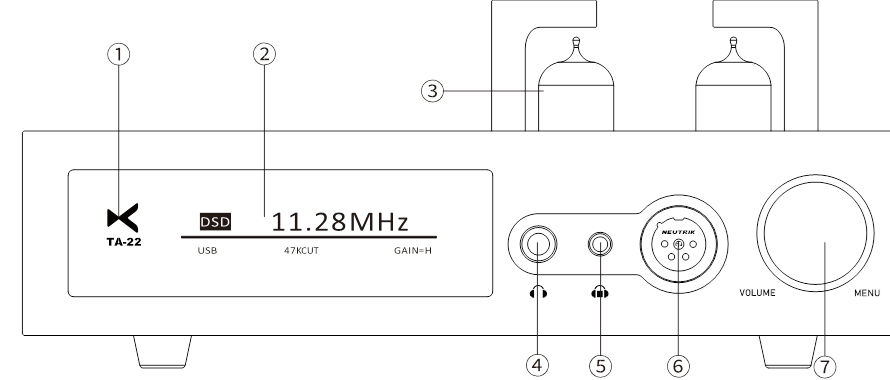

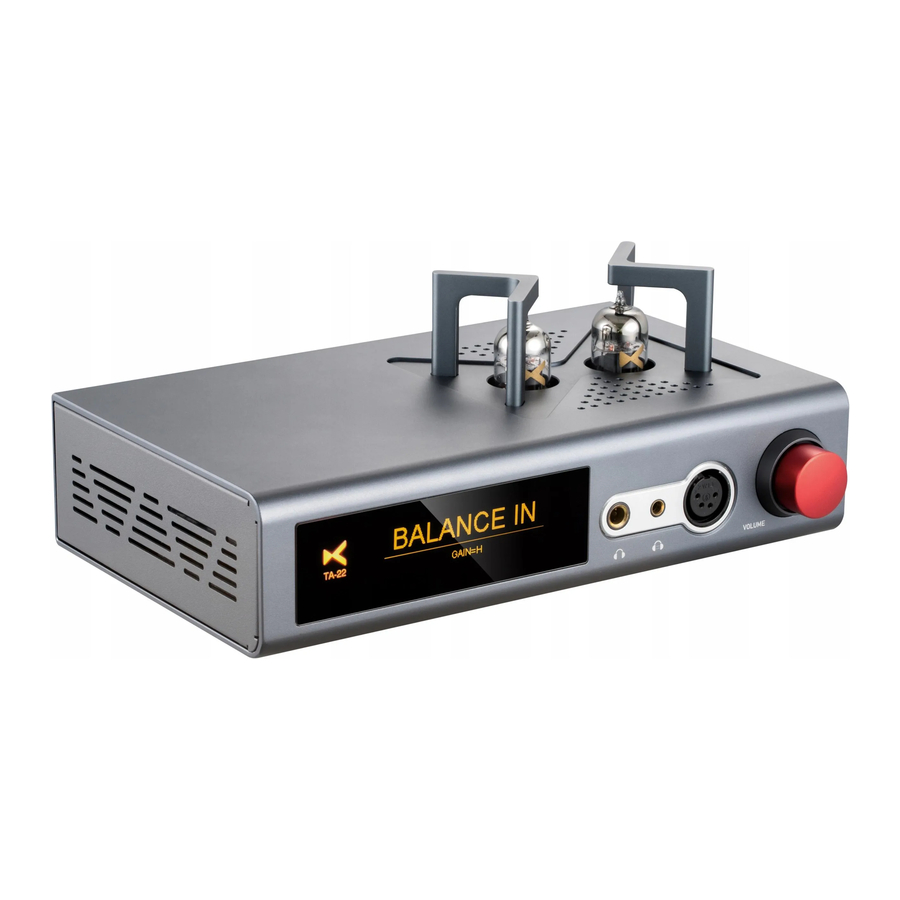

Piezas y controles

1. Luz indicadora del LOGOTIPO: la luz indicadora es roja durante los primeros 40 segundos después de encender la alimentación, lo que significa que la válvula se está calentando y no hay salida de sonido en este momento; la luz indicadora es naranja después de que se complete el calentamiento.
2. Pantalla
3. Las válvulas, si desea reemplazar la válvula electrónica, apáguela y luego desenchúfela.
4. Conector de auriculares de 6,5 mm
5. Conector de auriculares balanceado de 4,4 mm
6. Conector de auriculares balanceado XLR de 4 pines
7. Combinación de perilla:
   1. gire a la derecha para aumentar el volumen; gire a la izquierda para reducir el volumen.
   2. Pulsación corta para cambiar los canales de entrada: USB, coaxial, óptico, Bluetooth, BALANCE IN, AUX IN
   3. Mantenga pulsado durante 3 segundos para entrar en la interfaz de ajuste del menú; después de entrar en la interfaz de ajuste, haga lo siguiente:
      1. Gire para seleccionar la función del menú: FILTER (FILTRO), GAIN (GANANCIA), PAIRING (EMPAREJAMIENTO).
      2. Pulse brevemente para entrar en el siguiente submenú o seleccione la función del menú y salga.
      3. Mantenga pulsado durante 3 segundos para volver a la página principal.

Cada menú se explica a continuación:

1. Ajuste de GAIN (GANANCIA): puede establecer LOW (BAJO), MID (MEDIO) o HIGH (ALTO) (alto)
2. Ajustes del Filter (Filtro):
   1. Filtro DSD: 47K CUT-OFF (CORTE)
   2. Filtros PCM: FAST LINE (Línea rápida de fase lineal de caída)
      SLOW LINE (Línea lenta de fase lineal de caída)
      FAST MINI (Mini rápida de fase mínima de caída)
      SLOW MINI (Mini lenta de fase mínima de caída)
      APODIZING (Apodización rápida de caída)
      FAST HYB (Híbrida rápida de fase mínima corregida de caída)
      BRICK WALL (Filtro de muro de ladrillo).
3. PAIRING (EMPAREJAMIENTO): cuando se conecte Bluetooth, pulse para entrar en el estado de emparejamiento.

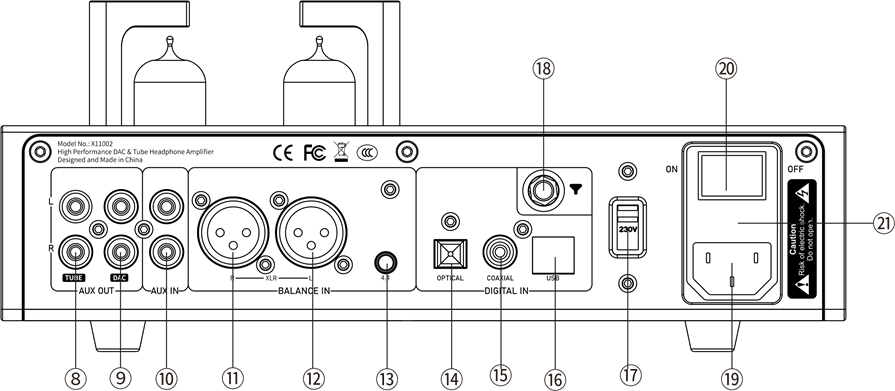

8. AUX-OUT_TUBE: salida de audio analógica a través de válvula
9. AUX-OUT_DAC: Salida de fuente de audio directamente desde DAC, sin válvula
10. AUX IN
11. Entrada balanceada XLR (canal derecho)
12. Entrada balanceada XLR (canal izquierdo)
13. Entrada balanceada de 4,4
14. Entrada óptica
15. Entrada coaxial
16. USB in
17. Interruptor de CA (110V o 220V).
18. Instalación de la antena Bluetooth
19. Entrada de alimentación: conectar a AC100-120V/220-240V
20. Interruptor de alimentación
21. Soporte del fusible (la especificación del fusible es 250V/2A)

Instrucciones de Bluetooth

1. Si la pantalla muestra UNPAIR (DESEMPAREJAR), significa que el Bluetooth no está conectado, si muestra CONNECTED (CONECTADO), significa que el Bluetooth está conectado. Al reproducir música, muestra el formato Bluetooth y la frecuencia de muestreo.
2. El rango de transmisión estable de Bluetooth es de unos 10 metros. Conecte los dispositivos Bluetooth dentro de la distancia efectiva.
3. Cuando se selecciona el modo Bluetooth, Bluetooth está en estado de emparejamiento y se puede conectar directamente con el dispositivo.
4. Cuando Bluetooth está conectado y otros dispositivos no pueden encontrar esta unidad, puede seleccionar la función de emparejamiento y volver a entrar en el estado de coincidencia.
5. Muestra automáticamente el formato Bluetooth al reproducir canciones en modo Bluetooth (los dispositivos móviles pueden elegir el formato Bluetooth compatible con la máquina local en las opciones del desarrollador).
6. Función de retorno: cuando el equipo conectado a esta unidad no está conectado dentro del rango de la antena, se puede conectar en 15 minutos.

Parámetros

1. Fuente de alimentación: CA 110V(100-120V)/220V(220-240V)
2. Pantalla: pantalla OLED de 3,12 pulgadas
3. Sistema operativo compatible: sistema Windows, Linux, Mac OS X, IOS, Android
4. Soporte de frecuencia de muestreo:
   USB:
   1. PCM:16~32Bit/44.1~384kHz
   2. DSD:DSD64~DSD256
   3. MQA:44.1~384kHz
5. COA/OPT:
   1. PCM:16~24Bit/44.1~384kHz
   2. DSD:DSD64~DSD128(DOP)
6. Formatos de soporte de Bluetooth:
   1. SBC, AAC, atpX, atpX LL, atpX HD, LDAC
7. Parámetros de salida de auriculares de 6,5 mm:
   1. Potencia de salida: 1400mW (carga de 32Ω)
   2. Respuesta de frecuencia: 20Hz~60kHz(±0.5dB)
   3. Diafonía: ≥70dB
   4. SNR:113dB
   5. THD+N:0.02%

8. Parámetros de salida de auriculares balanceados de 4,4 mm/XLR:
   1. Potencia de salida: 3000mW (carga de 32Ω)
   2. Respuesta de frecuencia: 20Hz~60kHz(±0.5dB)
   3. Diafonía: ≥96dB
   4. SNR:118dB
   5. THD+N:0.05%
9. Parámetros AUX OUT:
   1. Nivel de salida: 2.0Vrms
   2. Respuesta de frecuencia: 20Hz~20kHz(±0.5dB)
   3. Diafonía: ≥113dB
   4. SNR:118dB
   5. THD+N:
      1. USB:≤0.0012%
      2. COA/OPT:≤0.0009%
      3. Bluetooth: ≤0.0018%
10. Impedancia adecuada de los auriculares: 16Ω~600Ω
11. Tamaño: 26.0*21.0*14cm
12. Peso: 3kg
13. Accesorios: cable de CA *1, cable USB*1, manual de usuario *1, tarjeta de garantía *1, convertidor de 6,5 a 3,5

Conexión al dispositivo de audio

1. Establezca esta unidad como entrada USB y utilice el cable USB o el cable OTG (si conecta el teléfono móvil), conéctelo al PC, al teléfono móvil o al reproductor de alta fidelidad, luego conecte los auriculares, reproduzca música en el ordenador y disfrútelo.
   * Nota: Cuando conecte el teléfono por primera vez, debe establecer el volumen del teléfono al máximo, de lo contrario no habrá salida de sonido.

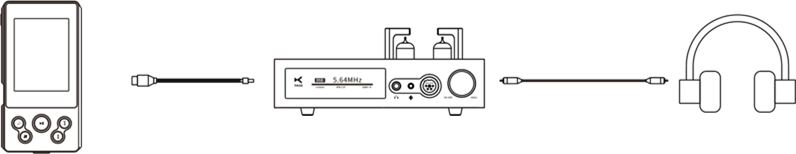

2. Establezca esta unidad como entrada COAXIAL/OPTICAL, utilice un cable coaxial/óptico para conectar con el reproductor o CD que tenga salida de audio coaxial/óptica, reproduzca música, conecte los auriculares y disfrútelo.

3. Establezca esta unidad como entrada Bluetooth, busque y conecte Bluetooth al teléfono o al ordenador, reproduzca música, conecte los auriculares y disfrútelo.

4. Establezca esta unidad como entrada BALANCE, utilice un cable de audio balanceado para conectar la salida balanceada de su reproductor o DAC, reproduzca música, conecte los auriculares y disfrútelo.

5. Establezca esta unidad como entrada AUX, utilice un cable de audio para conectar la salida AUX de su reproductor o DAC, reproduzca música, conecte los auriculares y disfrútelo.

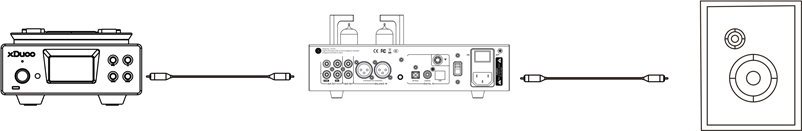

6. Cuando se conecta USB, COAXIAL, OPTICAL o Bluetooth, la salida AUX OUT se puede conectar a otro amplificador de alta fidelidad o a altavoces activos.


Nota: No ate el cable de audio con el cable de alimentación para evitar ruidos.

Instalar el controlador USB

1. Cuando esta unidad está conectada al ordenador, es necesario instalar el controlador.(No es necesario si su sistema es MAC).
2. Puede descargar el Driver (Controlador) desde el sitio web oficial, enlace:
   (http://www.xduoo.com/xduoo/EnDownload.asp), elija XDUOO USB Drive, la guía está dentro del paquete.

Instrucciones de seguridad

1. No salpique agua sobre esta unidad, no coloque jarrones ni artículos llenos de líquido sobre la máquina.
2. El amplificador está funcionando, la válvula estará muy caliente, no la toque directamente con las manos.
3. No abra la máquina para realizar el mantenimiento o la modificación por sí mismo. Abrir la máquina y modificar arbitrariamente el circuito interno dificultará que el personal de mantenimiento repare la máquina y afectará el rendimiento o la calidad de la máquina.

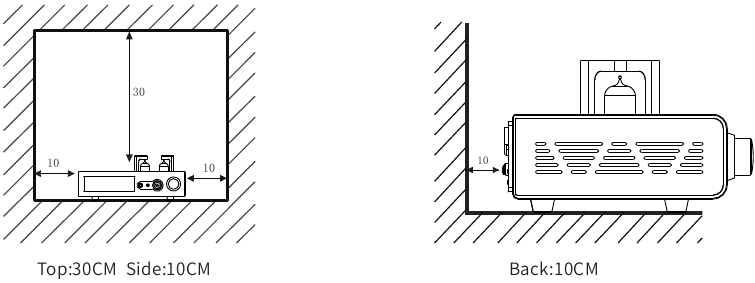

4. Coloque esta unidad en un lugar bien ventilado, evite la luz solar directa y la máquina debe dejar al menos las siguientes separaciones:
