Manual del GigRig Generator
Introducción

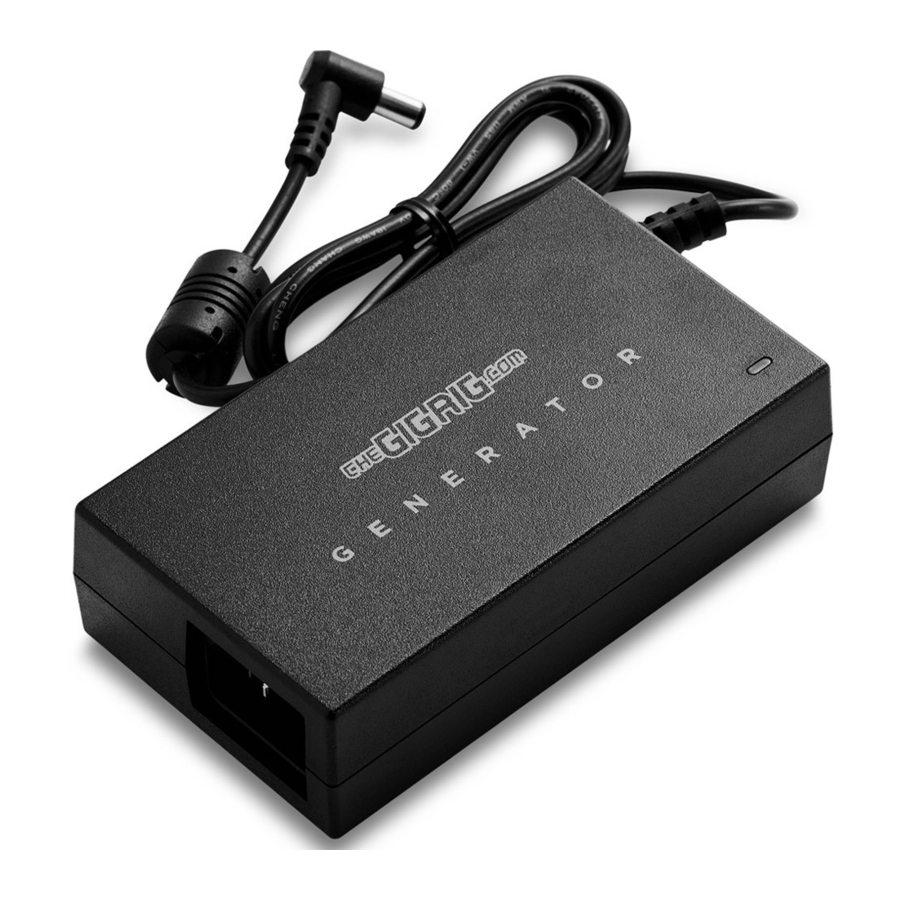

Esta pequeña pero extremadamente potente fuente de alimentación de 9 voltios CC está diseñada para su uso específico con pedales de efectos de guitarra. El Generator tiene la capacidad de alimentar más de 20 pedales de efectos con amplia potencia de sobra. La mayoría de los pedales de efectos necesitan una corriente en el rango de 20mA a 1000mA cada uno. ¡El GigRig Generator puede suministrar hasta 5 Amperios!
Uso en todo el mundo
El GigRig Generator se adaptará automáticamente al voltaje y la frecuencia de CA de la mayoría de los países del mundo, incluidos todos los estados de EE. UU. y los países europeos. Para otras ubicaciones, compruebe que el voltaje de la red eléctrica esté por debajo de 240 V y por encima de 100 voltios CA antes de la conexión. El GigRig Generator funciona con frecuencias de red de 50 Hz y 60 Hz.
Calidad: Proporcionar una calidad de señal excepcionalmente baja en ruido para guitarristas de escenario y estudio es nuestro único objetivo.
Seguridad: Este Generator es solo para uso en interiores. ¡No lo mojes!
Buenas prácticas: Diseñado para su uso con The GigRig Distributor, Isolator y High Current Adapters para suministrar energía a sus productos de conmutación y efectos alimentados por CC. Para obtener más información, consulte www.thegigrig.com/power.
Idoneidad del amplificador: El GigRig Generator solo debe utilizarse con amplificadores convencionales con conexión a tierra.
Nota: Algunos amplificadores antiguos no tienen conexión a tierra o tienen un interruptor de elevación de tierra. Recomendamos encarecidamente que estos amplificadores sean revisados profesionalmente y se instale un enchufe de tres clavijas con conexión a tierra (para una solución segura a los problemas de zumbido del amplificador, consulte The GigRig Humdinger).
Si su GigRig Generator muestra algún signo de daño, no debe utilizarse la fuente de alimentación.
Especificaciones técnicas
Especificación: Tipo: Modo de conmutación SM protegido contra sobrecarga, cortocircuito y sobretemperatura.
Especificación de salida:
Conector 2,1 mm Centro negativo. (Entrada estándar de pedal de guitarra)
Potencia de salida 49,5 W
Voltaje de salida 9V DC. Totalmente regulado y suavizado.
Corriente de salida máxima 5,5A
Zumbido de salida: ePix Grade 7-SM. (Modo de conmutación de calidad de estudio)
Siseo de salida: ePix Grade 8-SM (Modo de conmutación de calidad de estudio)
Tierra de salida: La salida de CC está aislada de la tierra de la red eléctrica. (Construcción estándar de fuente de alimentación para pedal de guitarra) Especificación de entrada:
Rango de voltaje. 100 V CA a 240 V CA
Frecuencia de 50 Hz a 60 Hz.
Corriente de entrada. A 100 V es 1,1 A, a 240 V la corriente de entrada es 0,4 A
Fusible de entrada. Se recomienda un fusible de red estándar de 5A.
Reglamentos:
Su fuente de alimentación cumple con la norma de seguridad BS EN 60950-2002.
Para su uso en Europa y UL E13237 listado 5T18 Nivel 3 para su uso en los EE. UU.
Fabricante: The GigRig Ltd, Unit 15 Whitehill Industrial Pk, Royal Wootton Bassett, SN4 7DB
Representante autorizado: EAS - Mustamäe tee 50, 10621 Tallinn, Estonia
Solo para uso en interiores. Mantener alejado del agua. Mantener alejado de los niños.
